DIN912内六角圆柱头艾伦螺栓

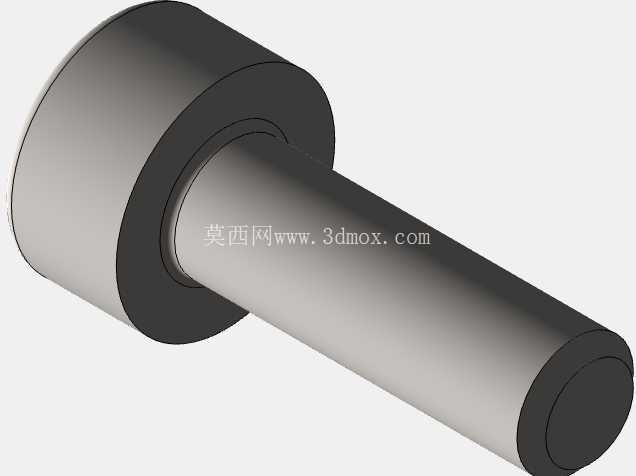

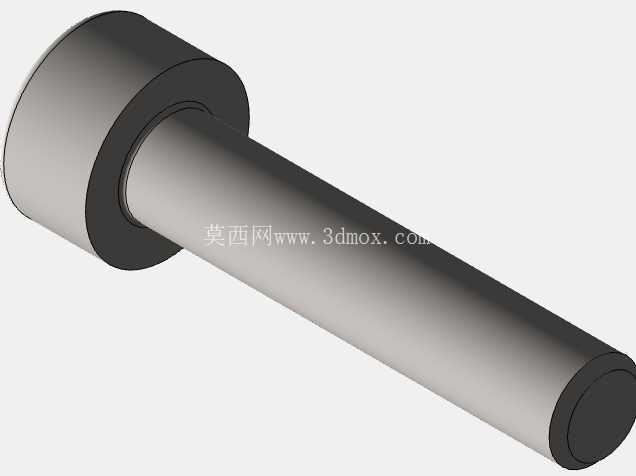

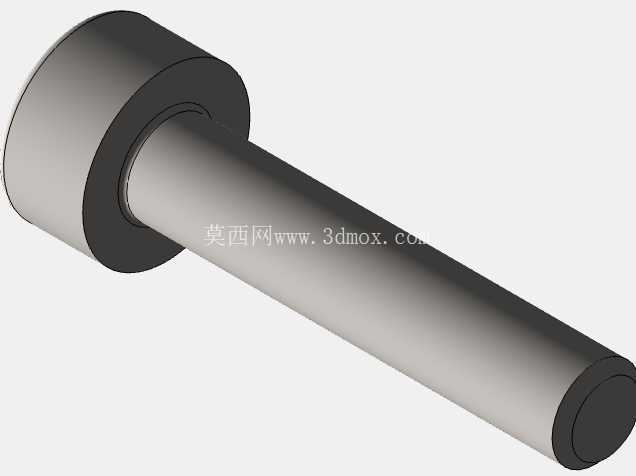

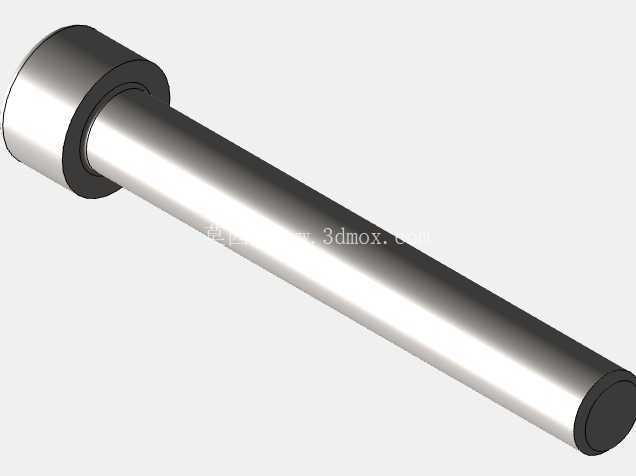

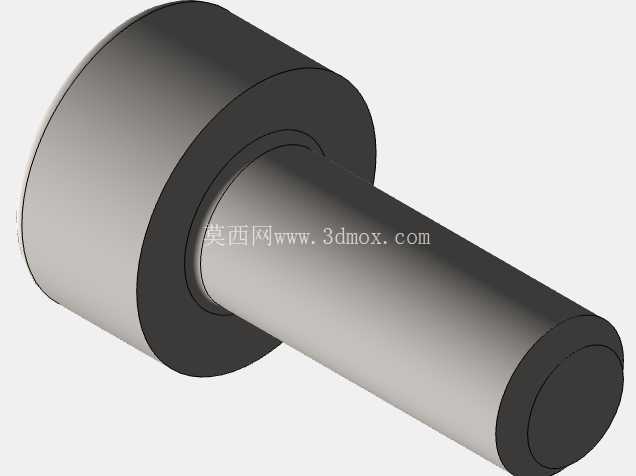

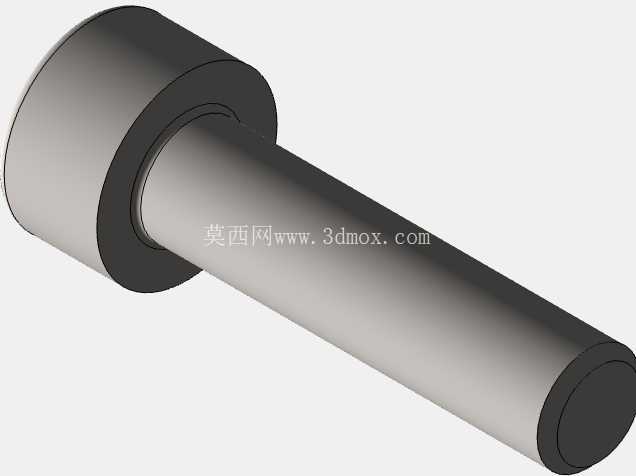

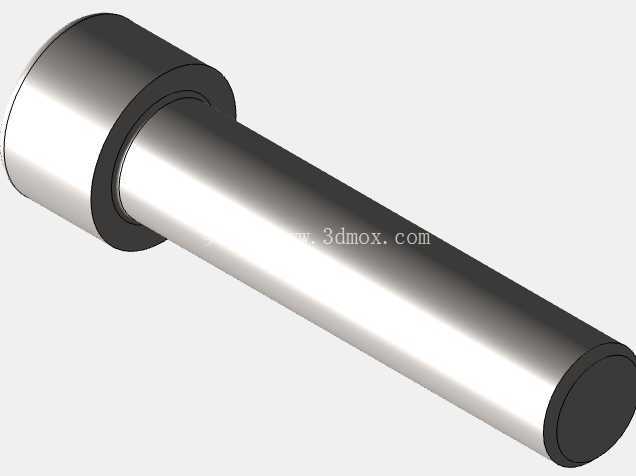

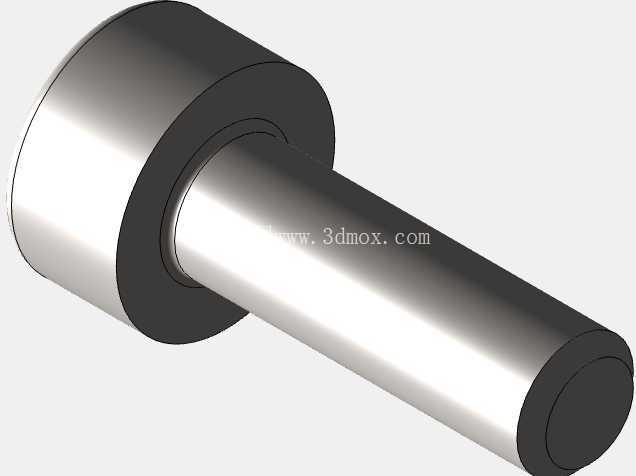

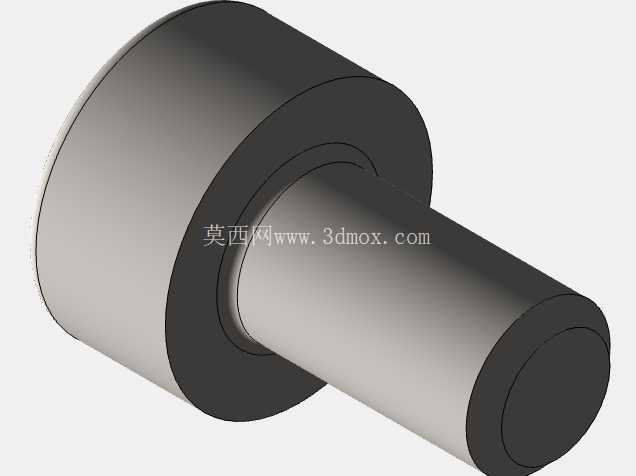

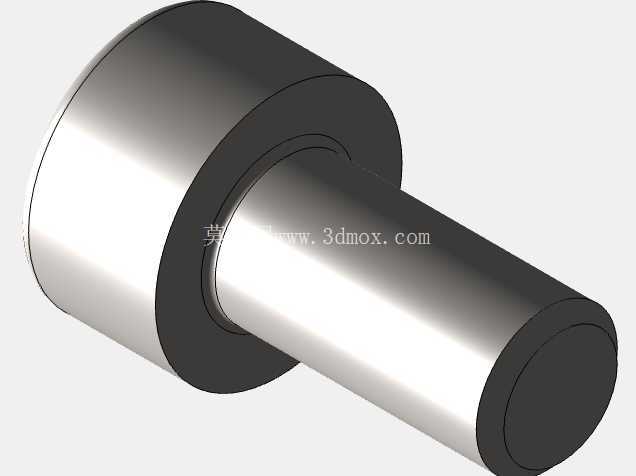

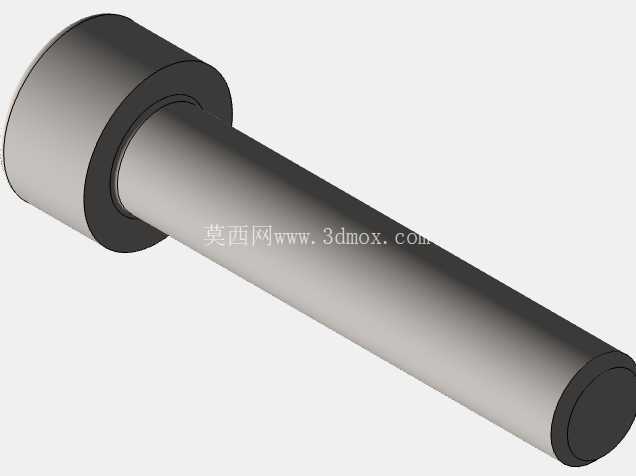

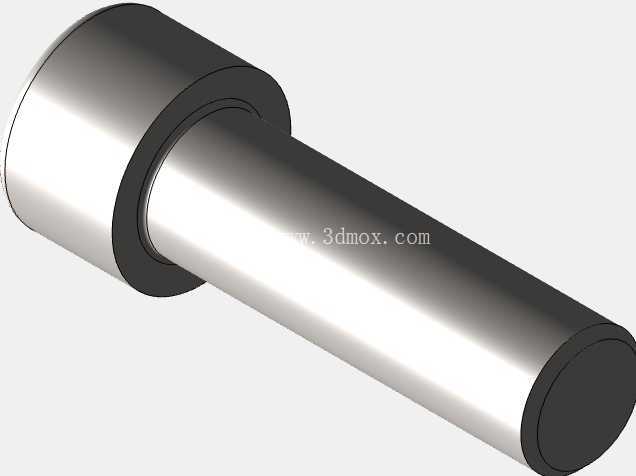

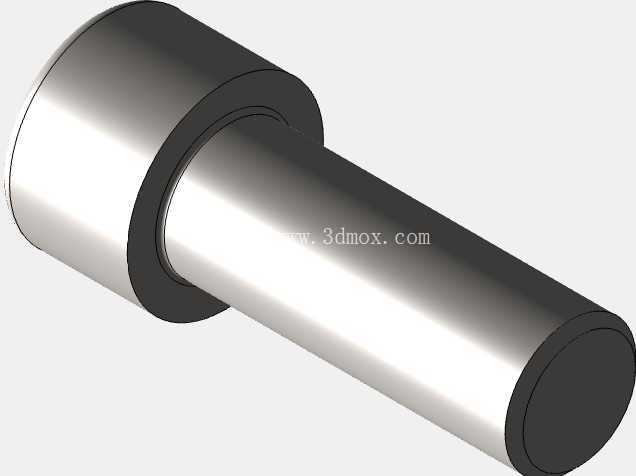

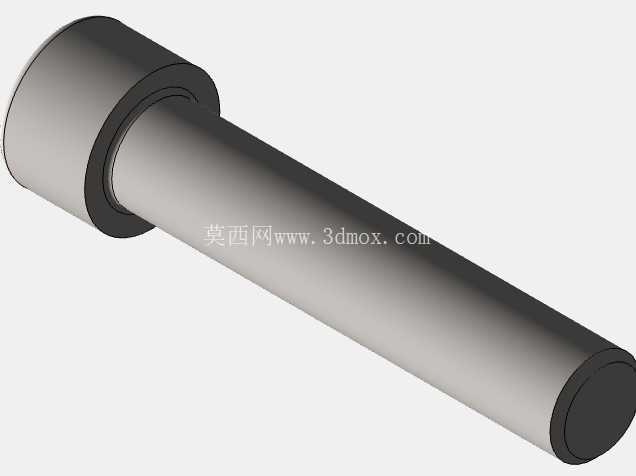

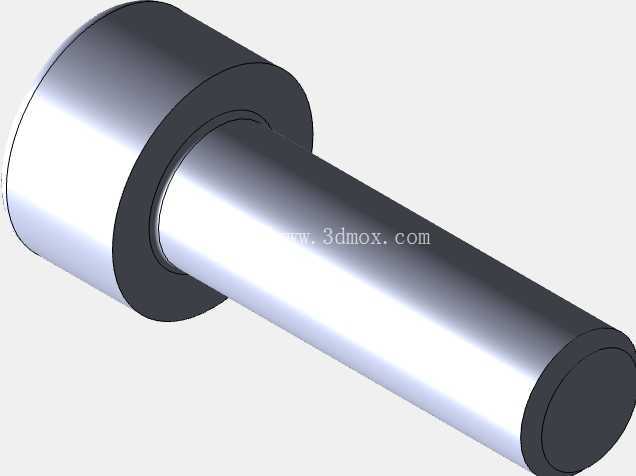

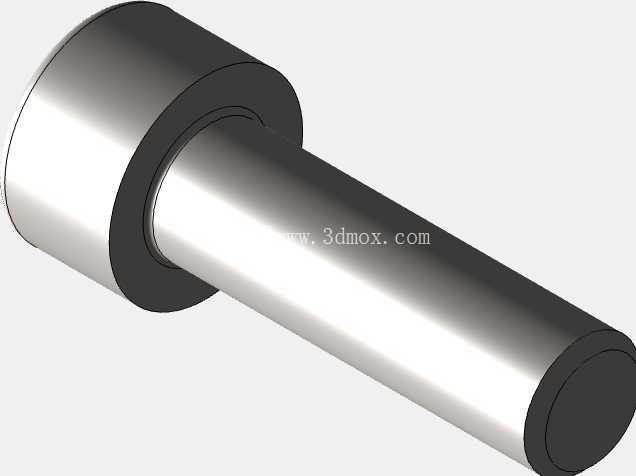

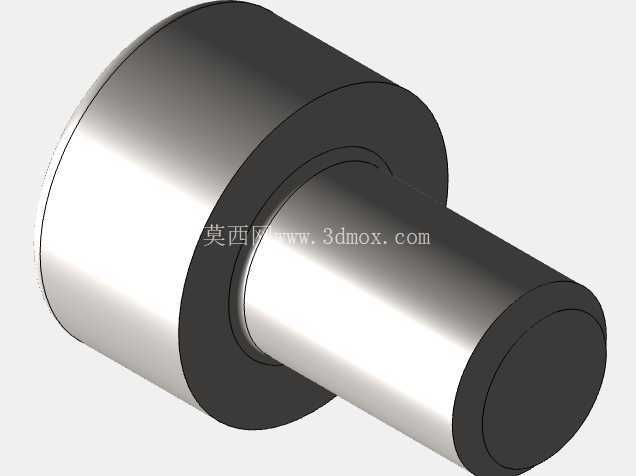

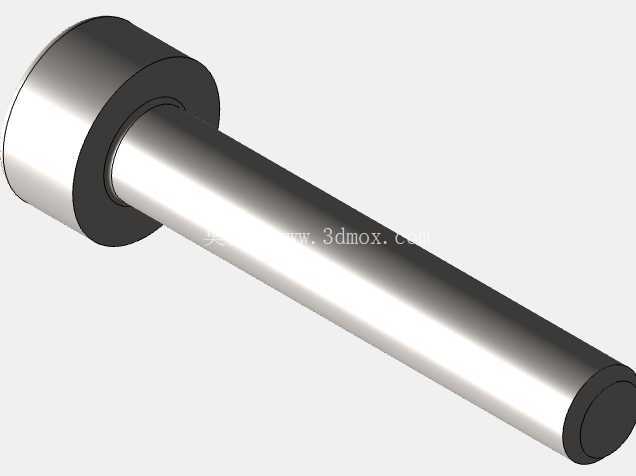

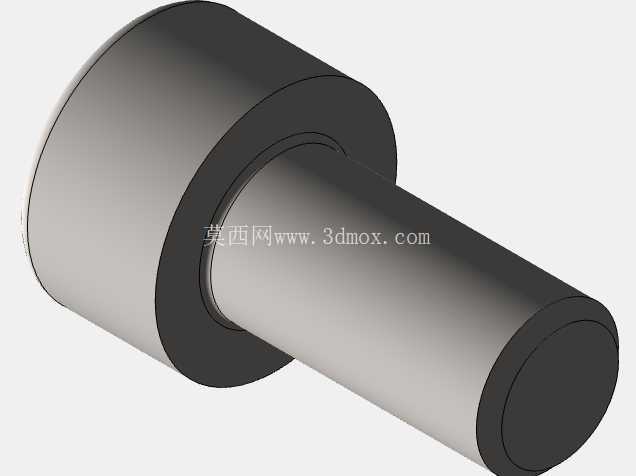

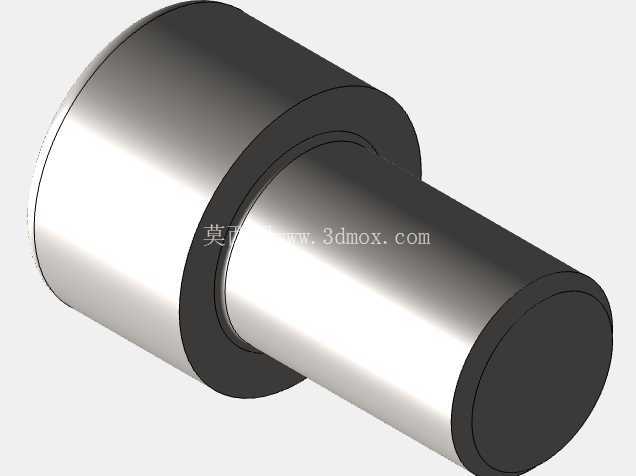

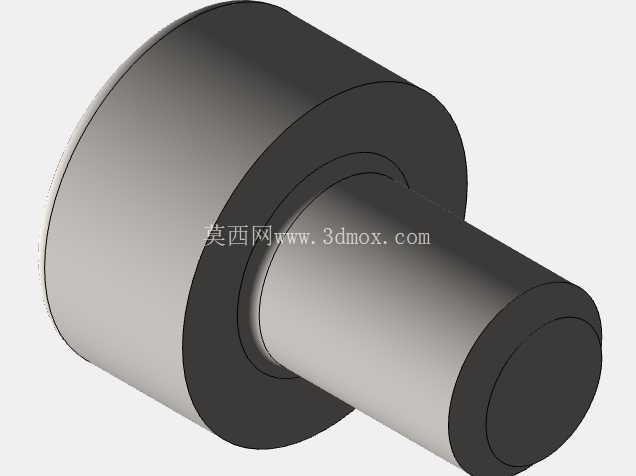

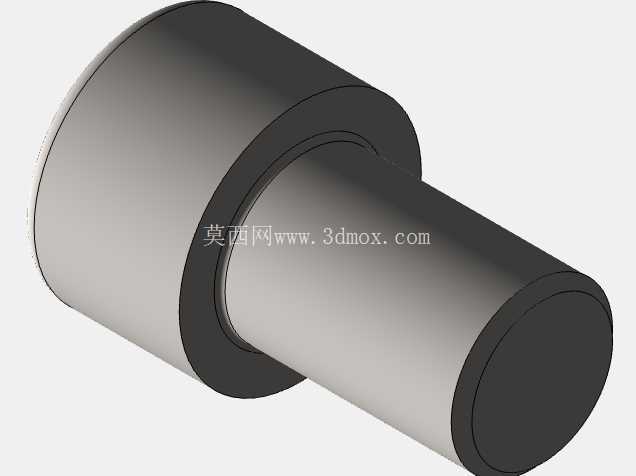

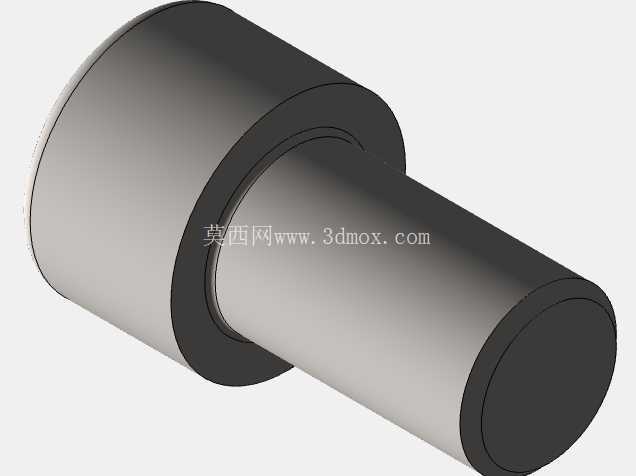

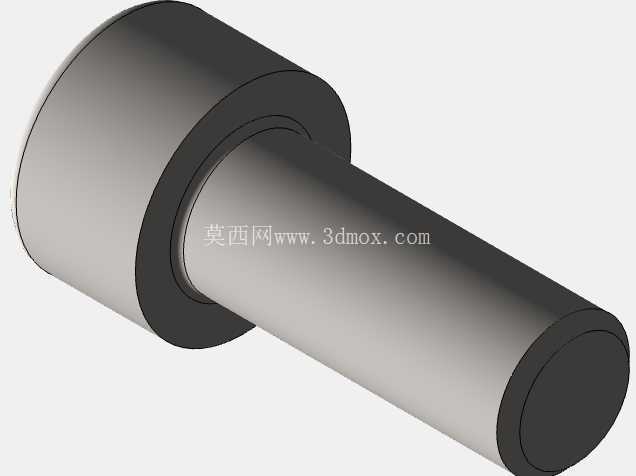

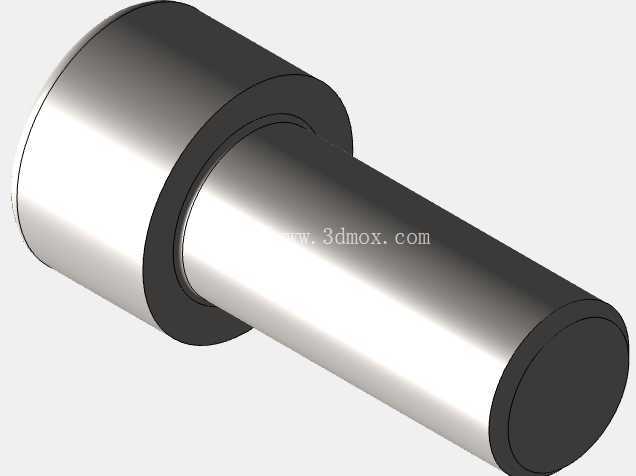

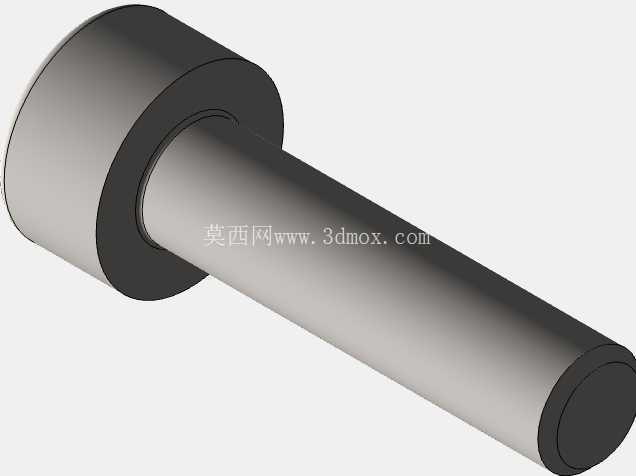

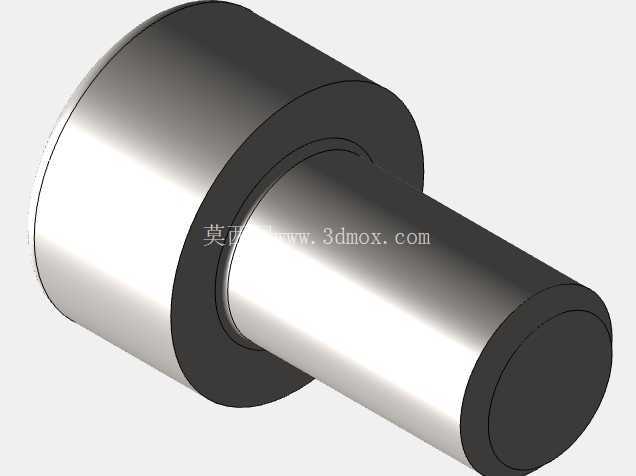

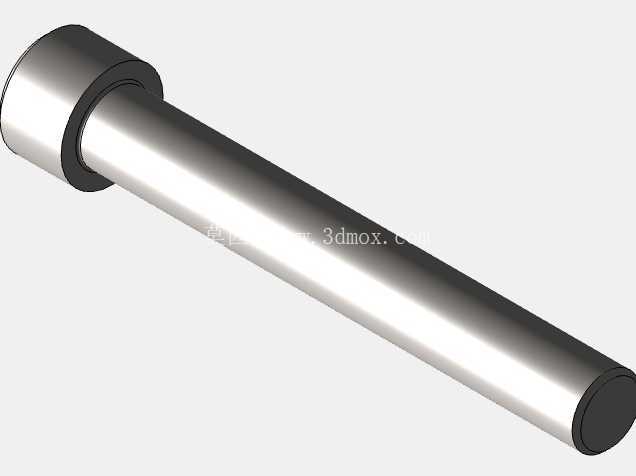

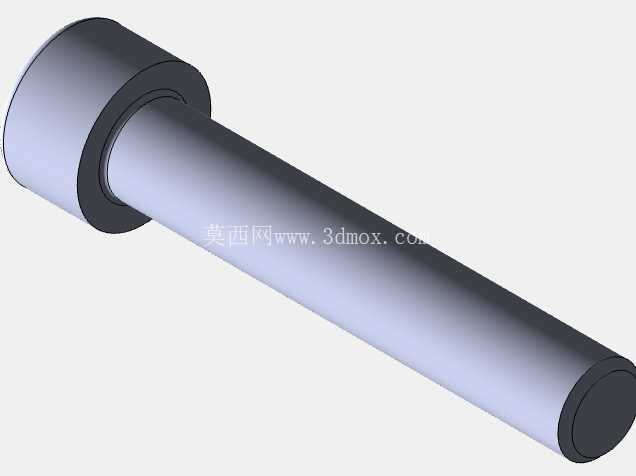

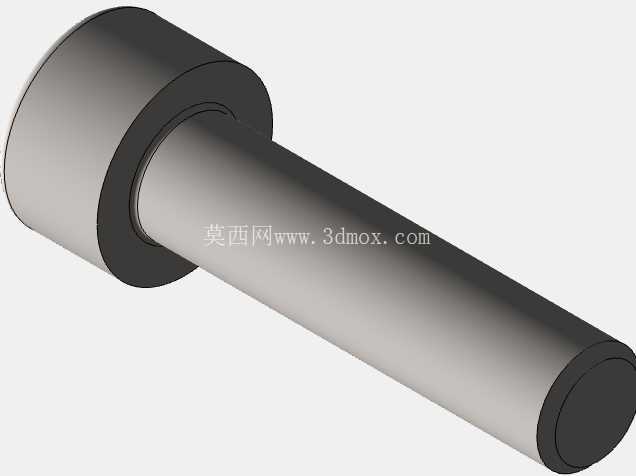

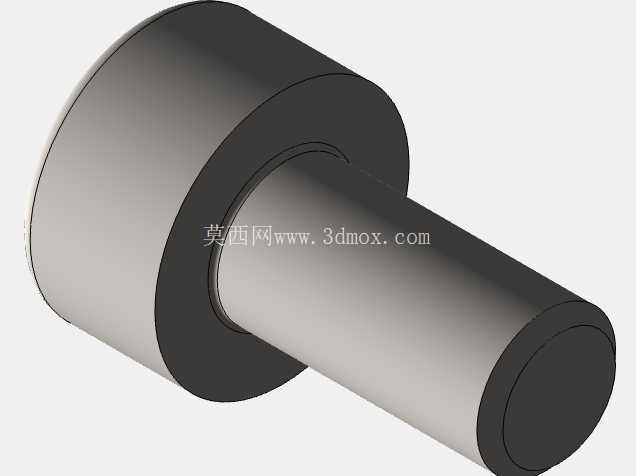

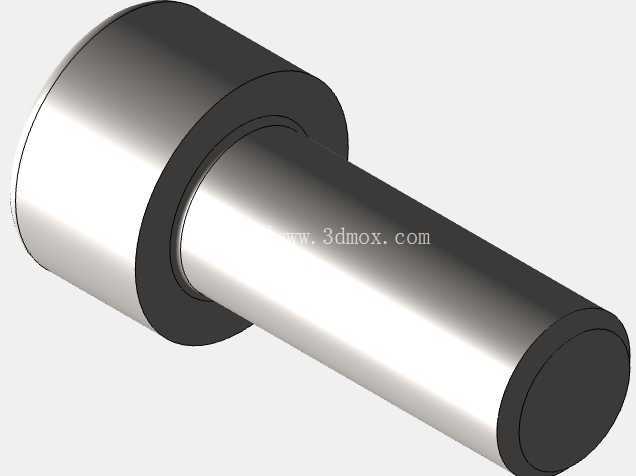

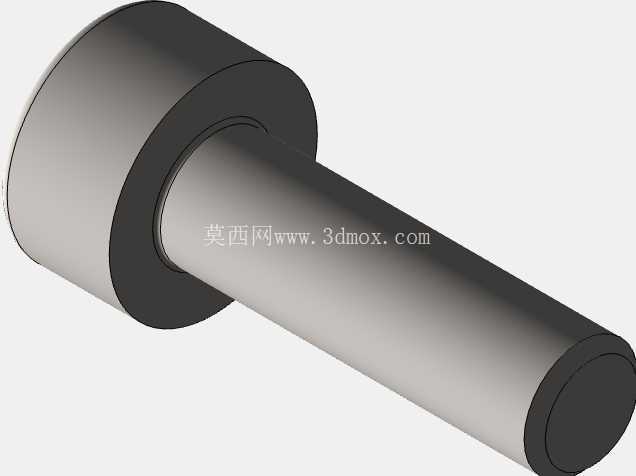

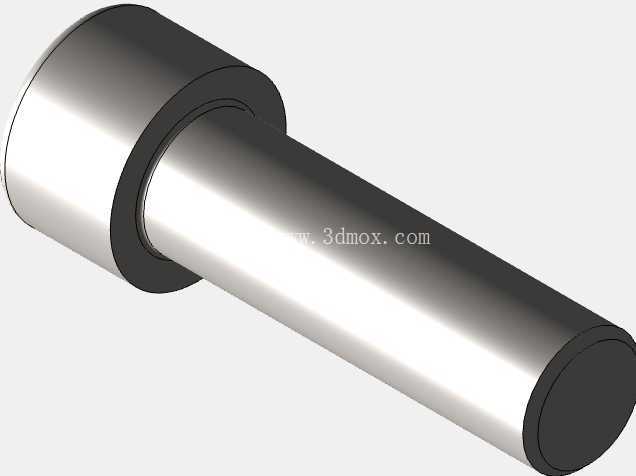

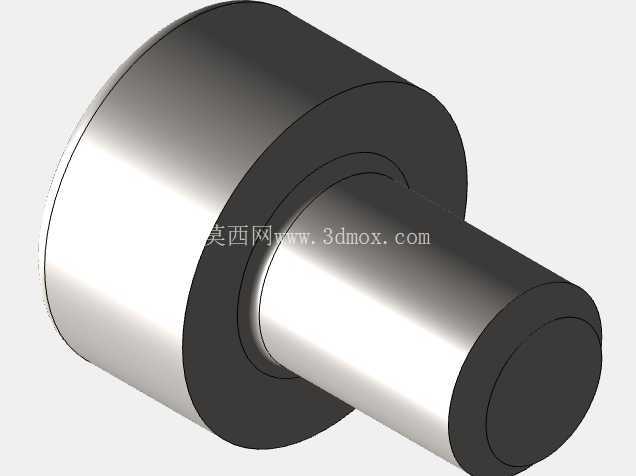

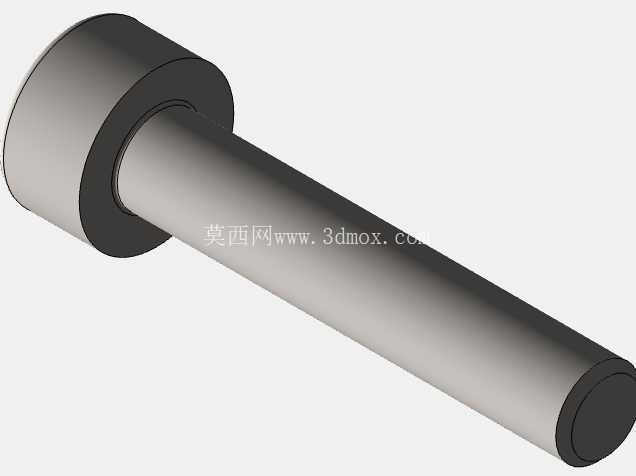

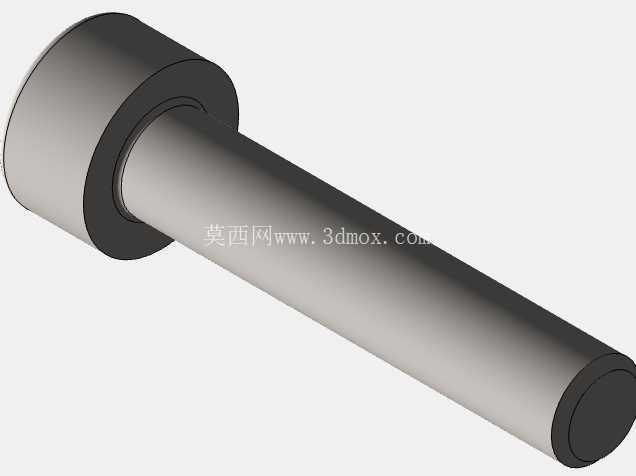

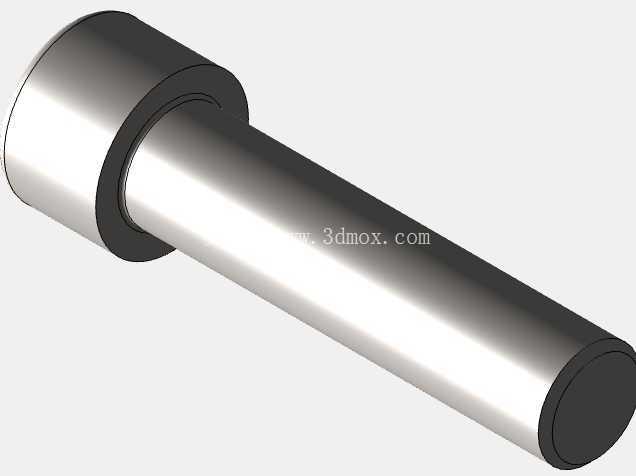

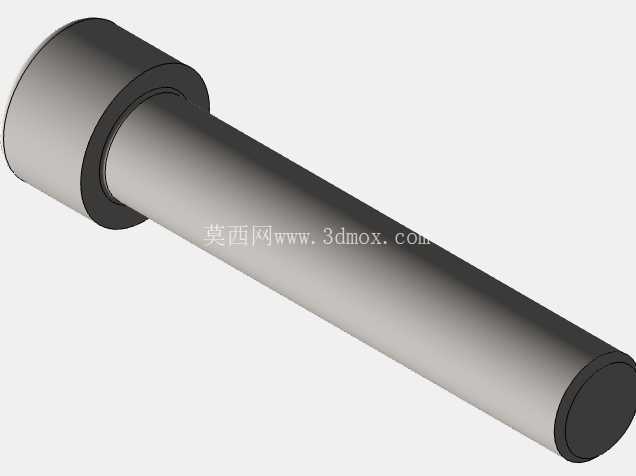

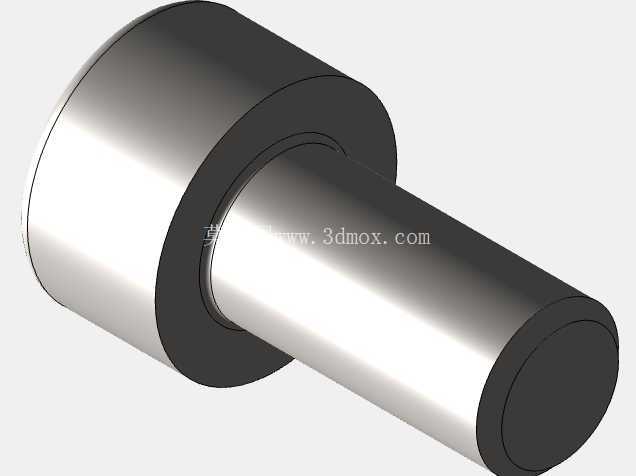

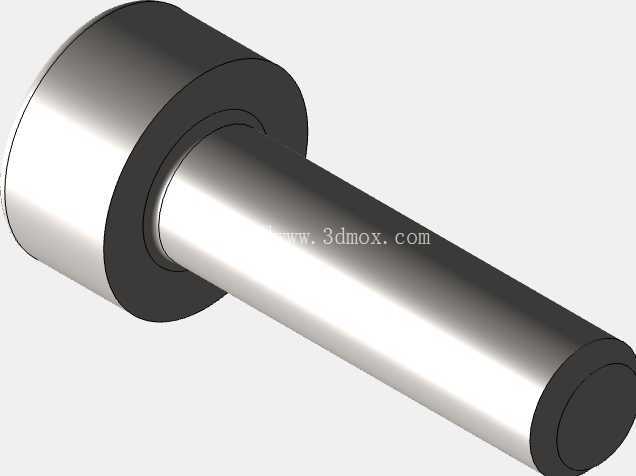

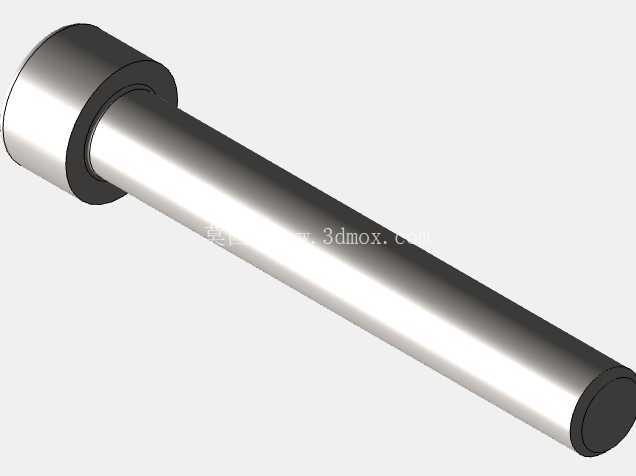

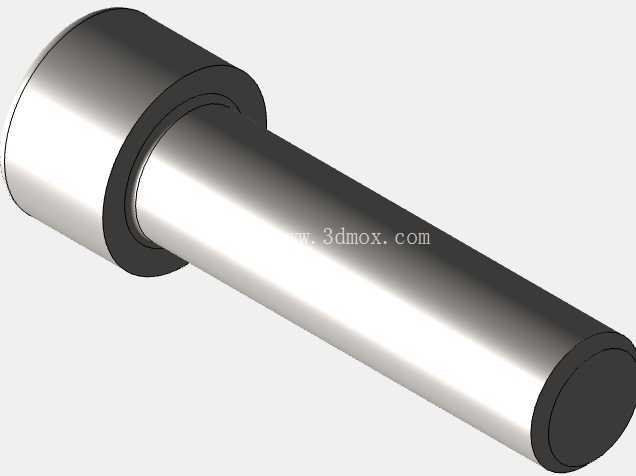

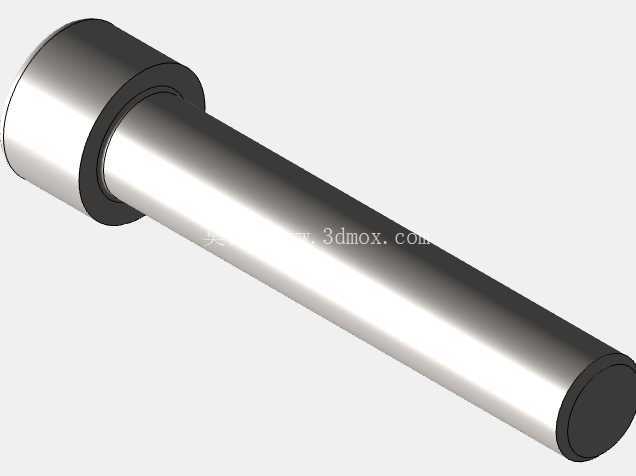

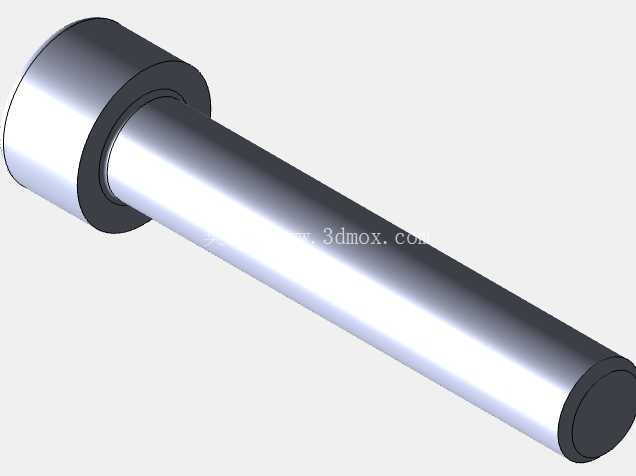

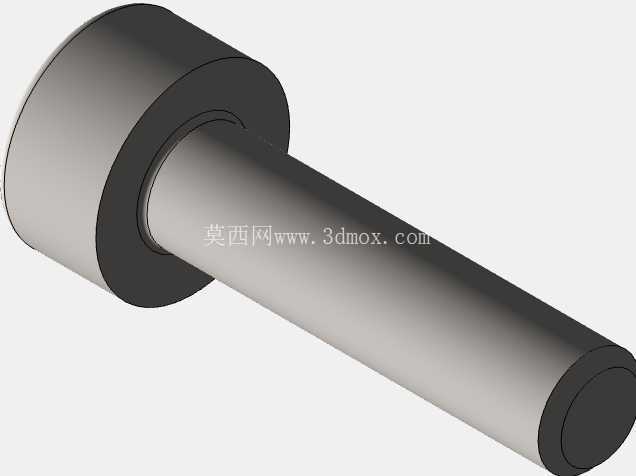

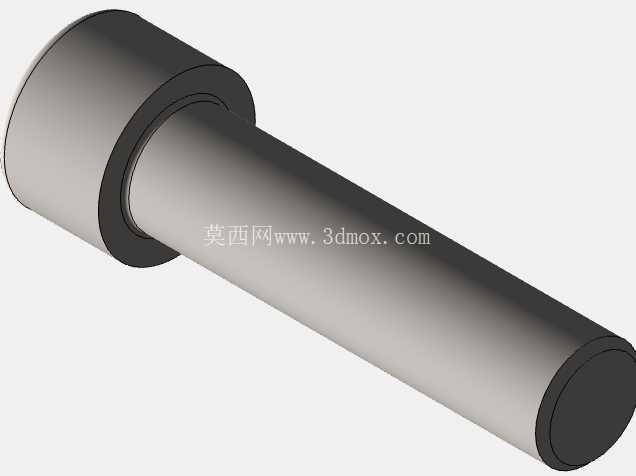

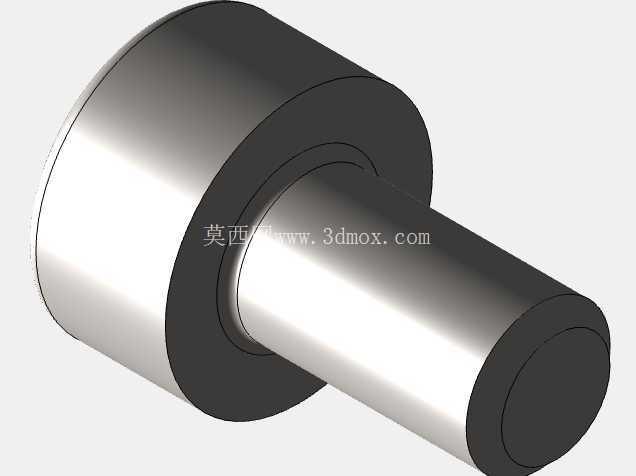

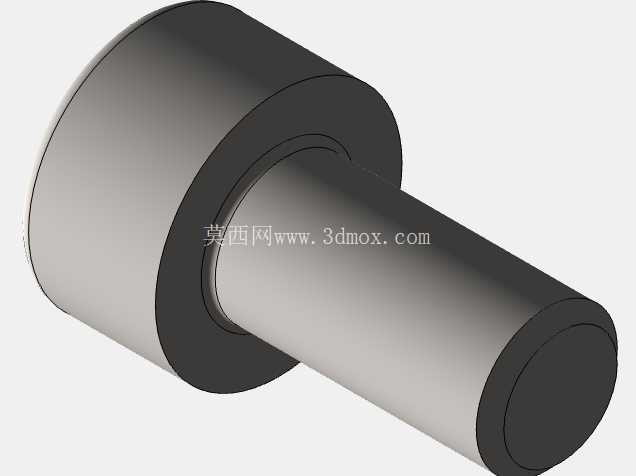

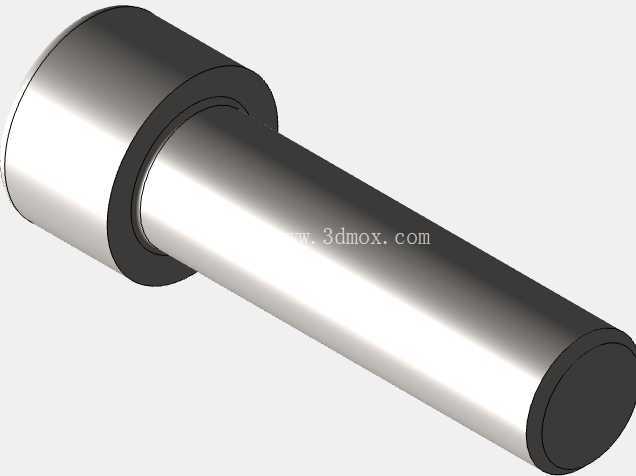

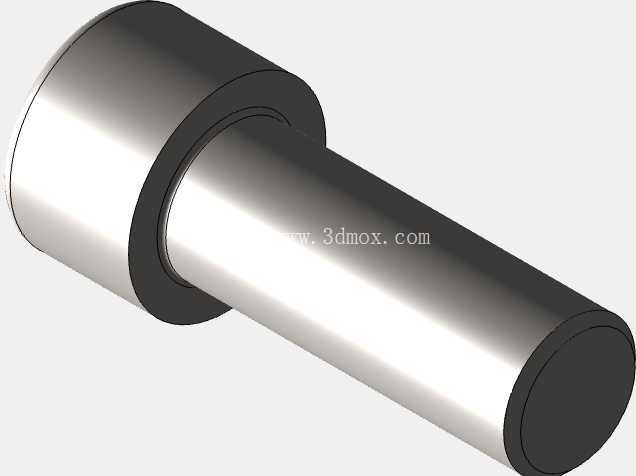

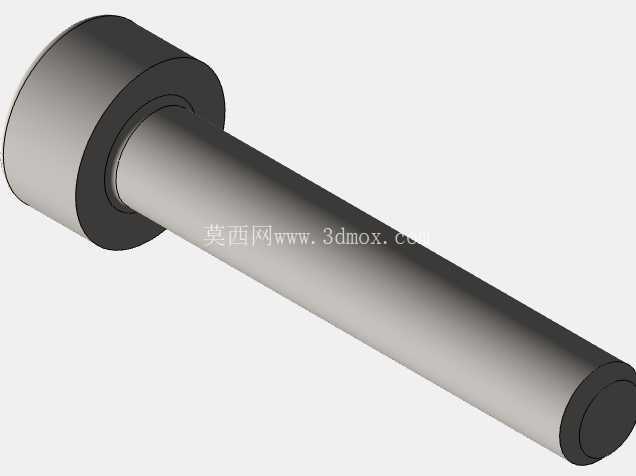

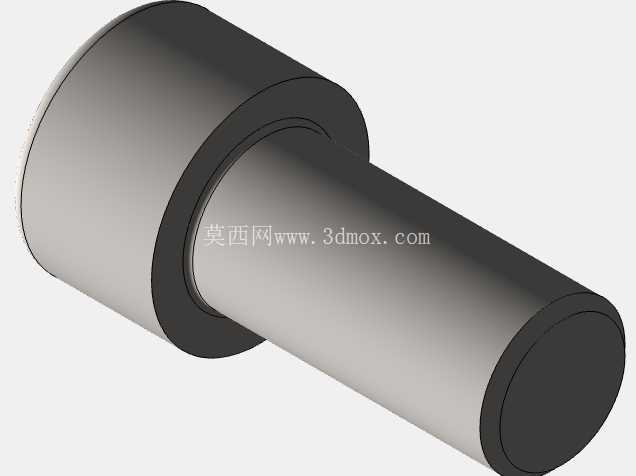

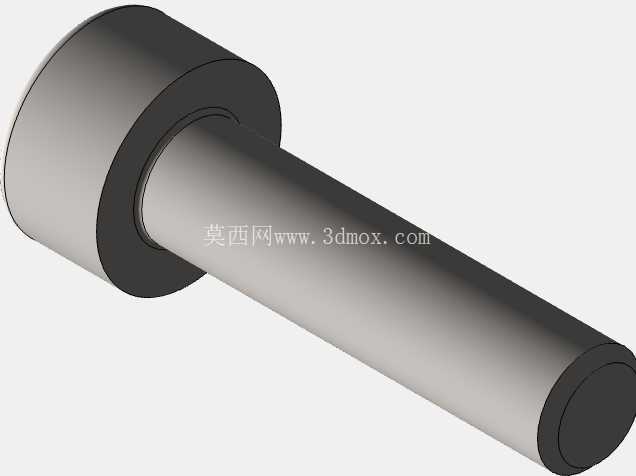

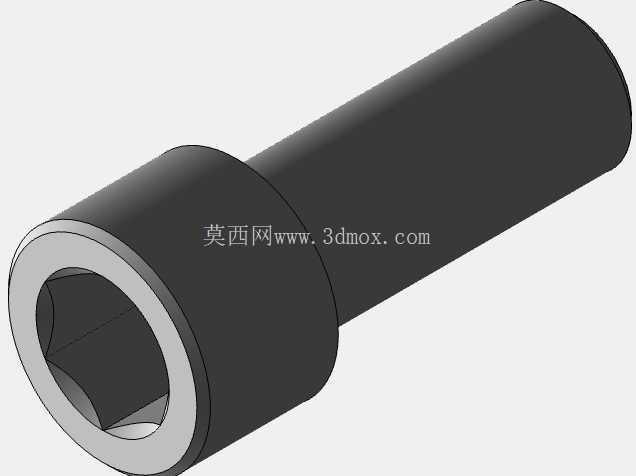

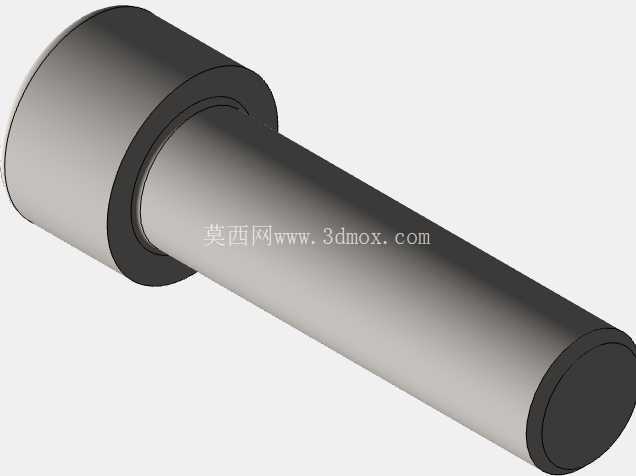

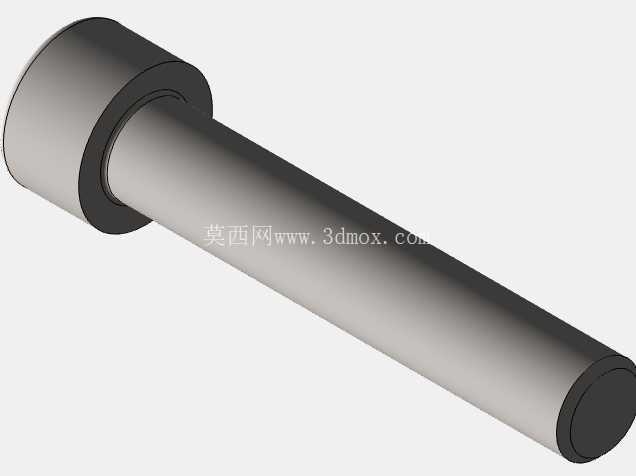

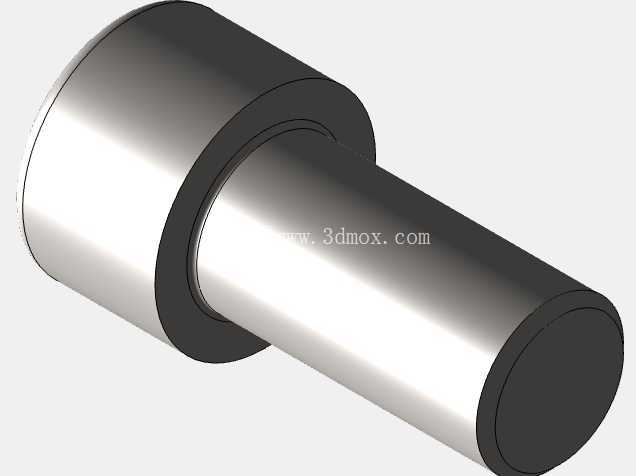

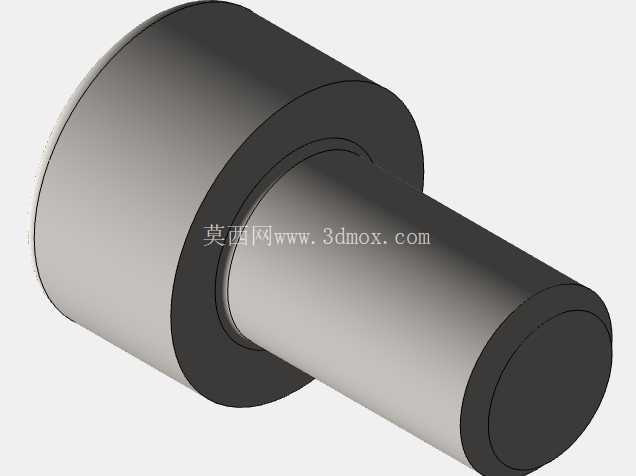

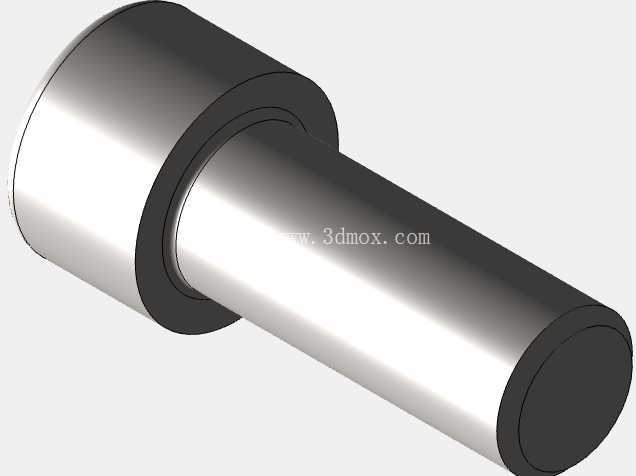

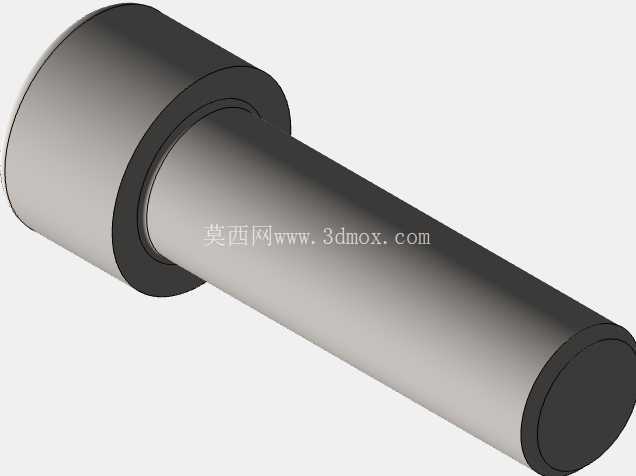

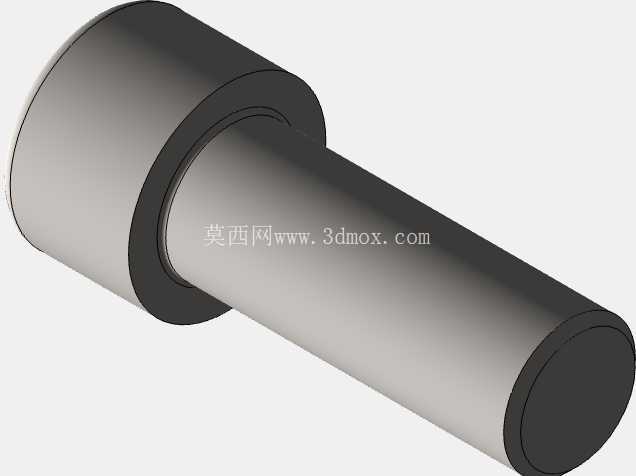

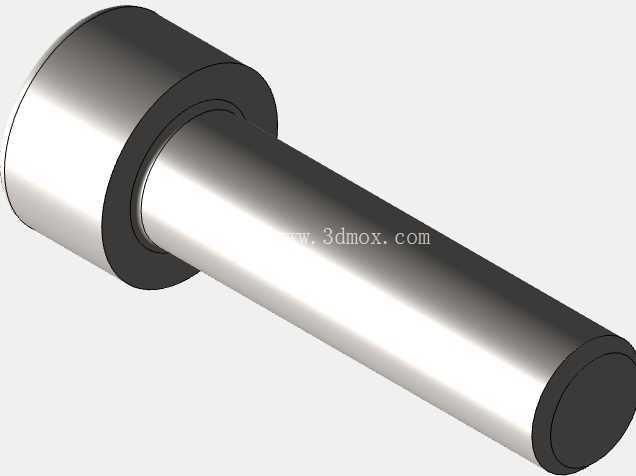

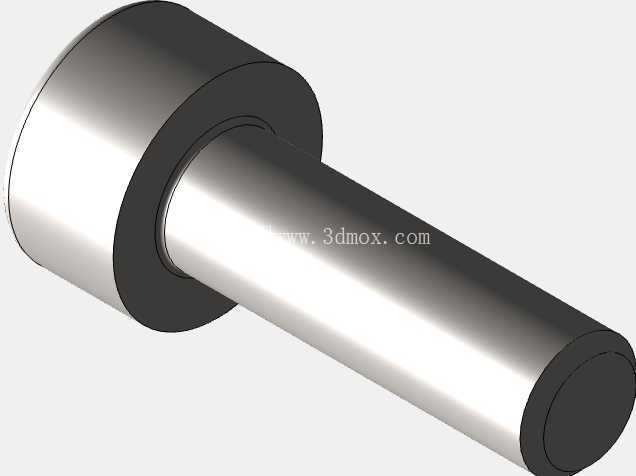

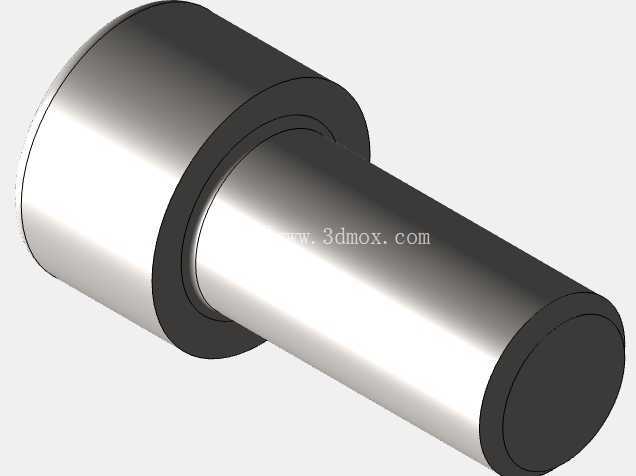

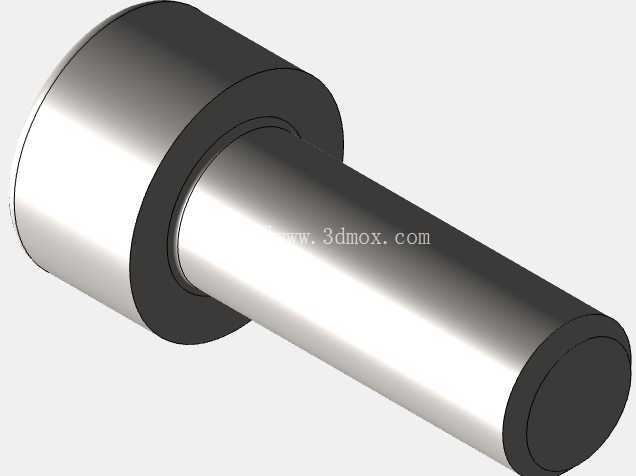

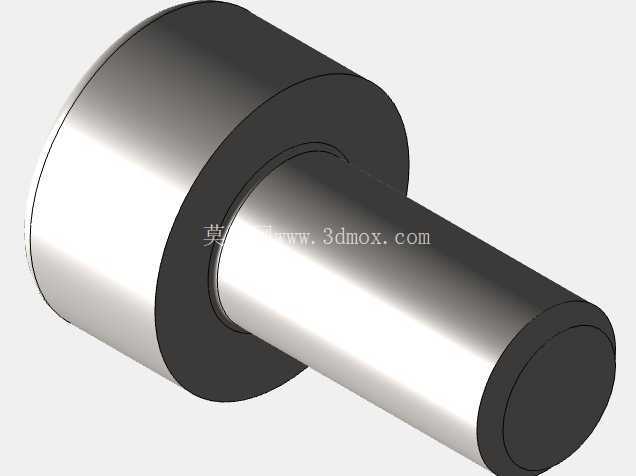

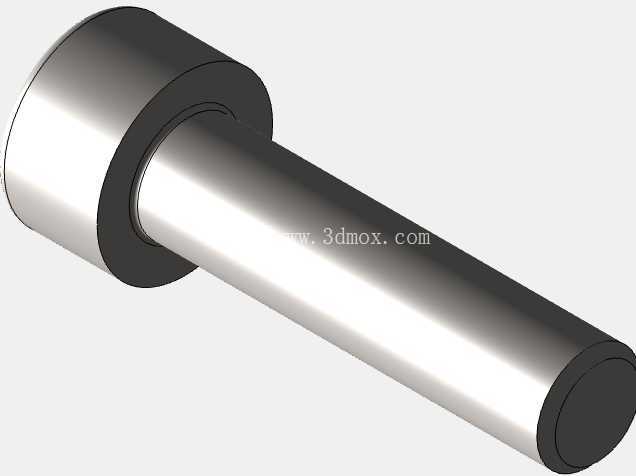

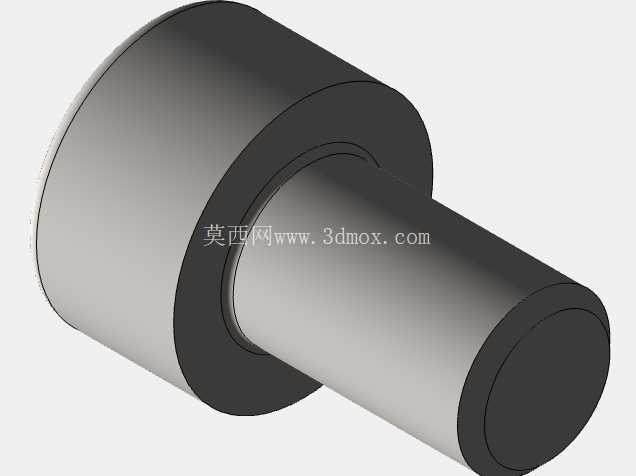

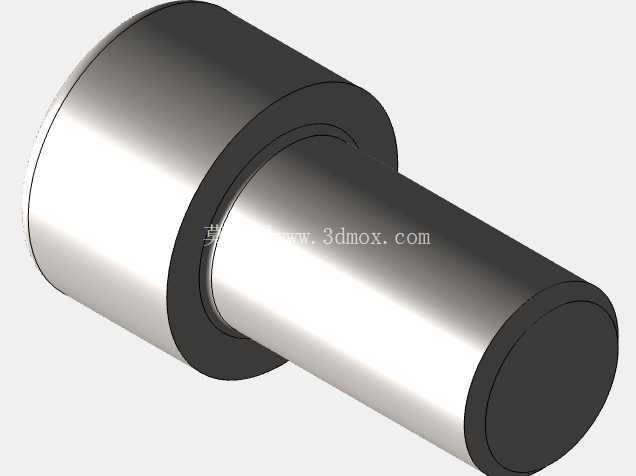

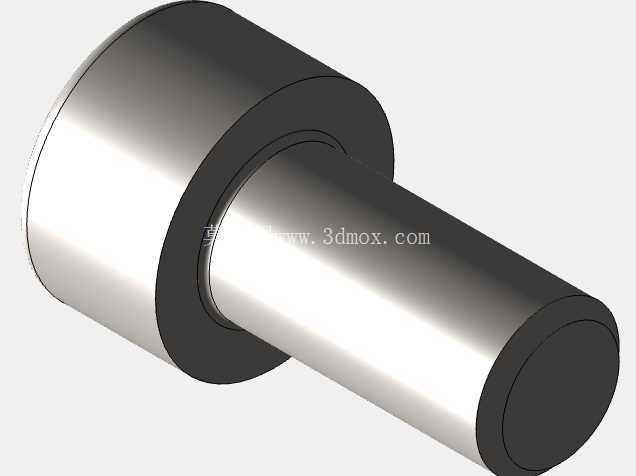

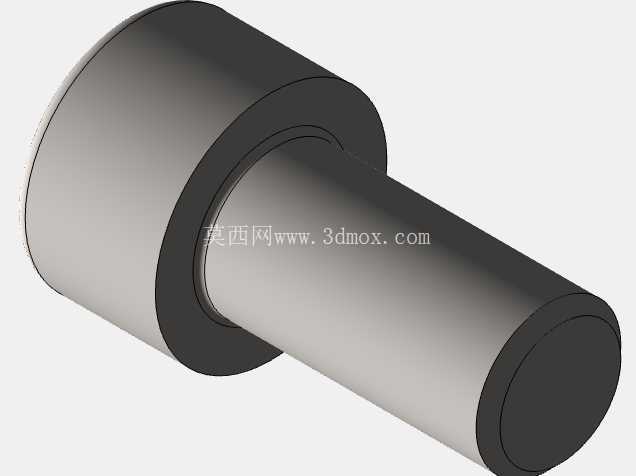

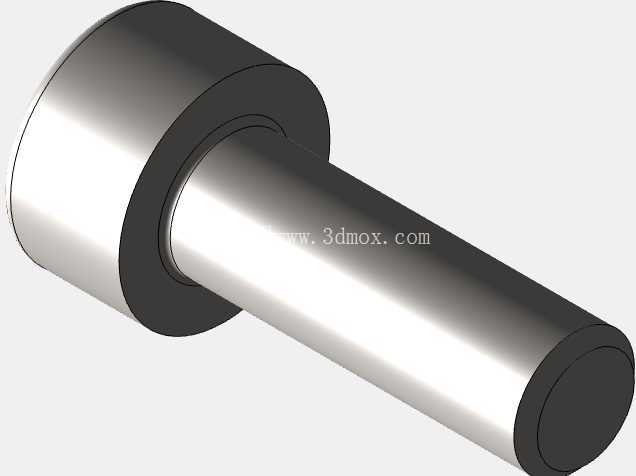

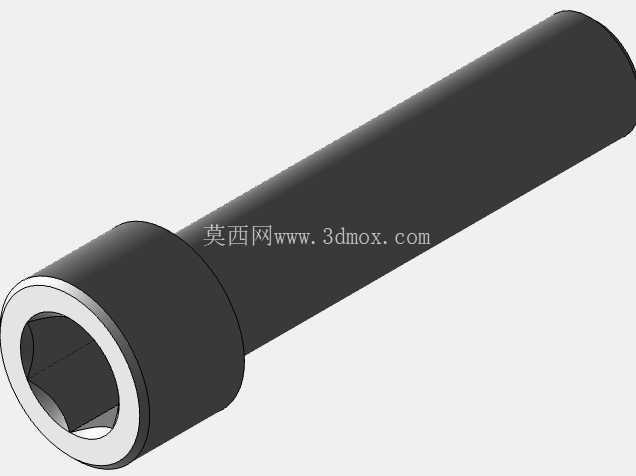

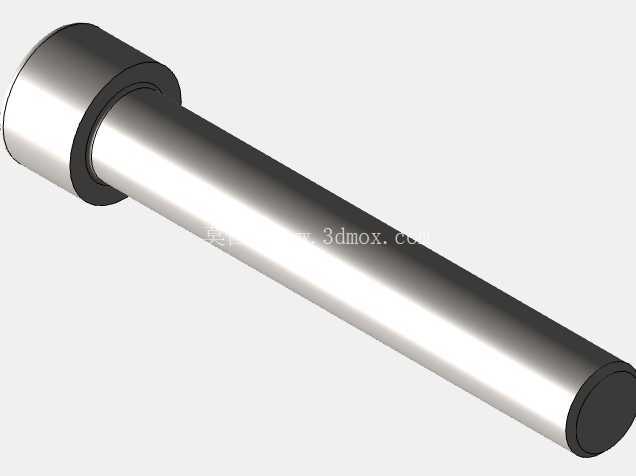

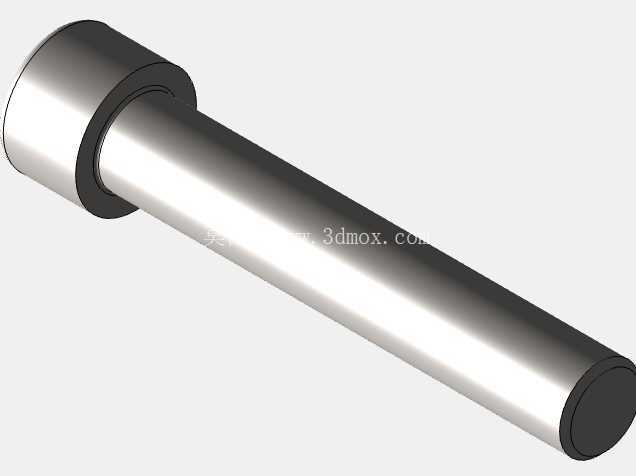

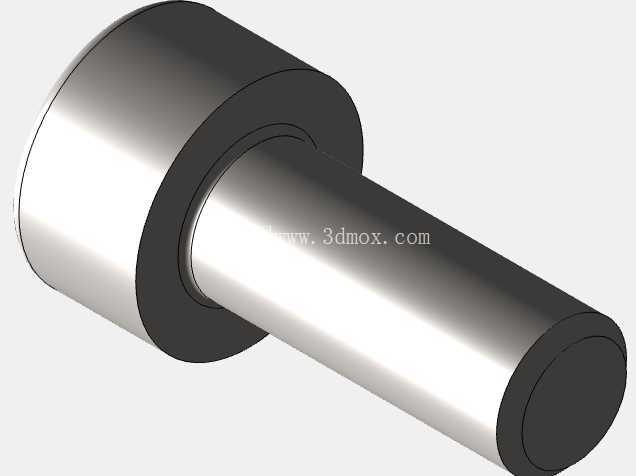

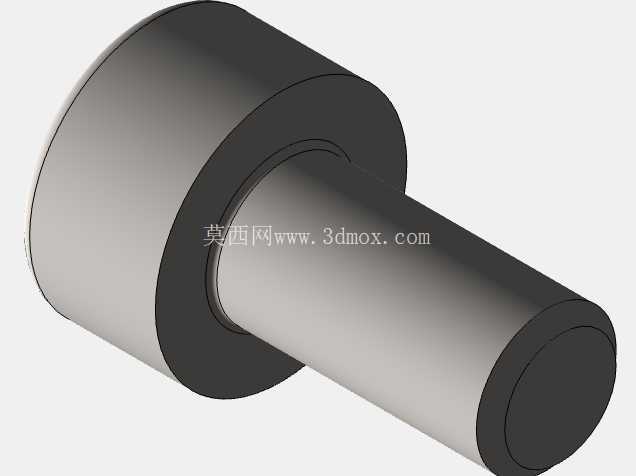

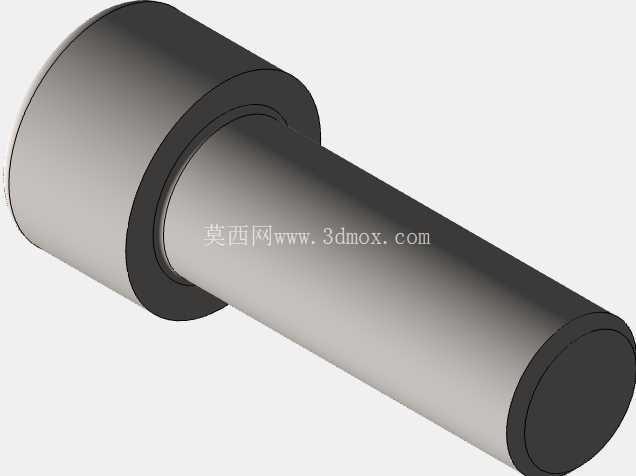

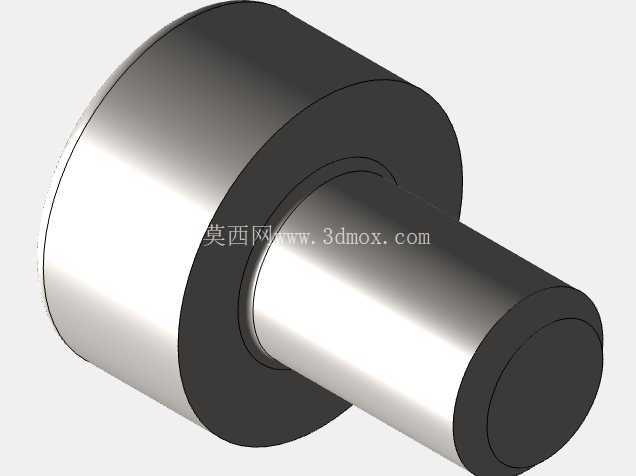

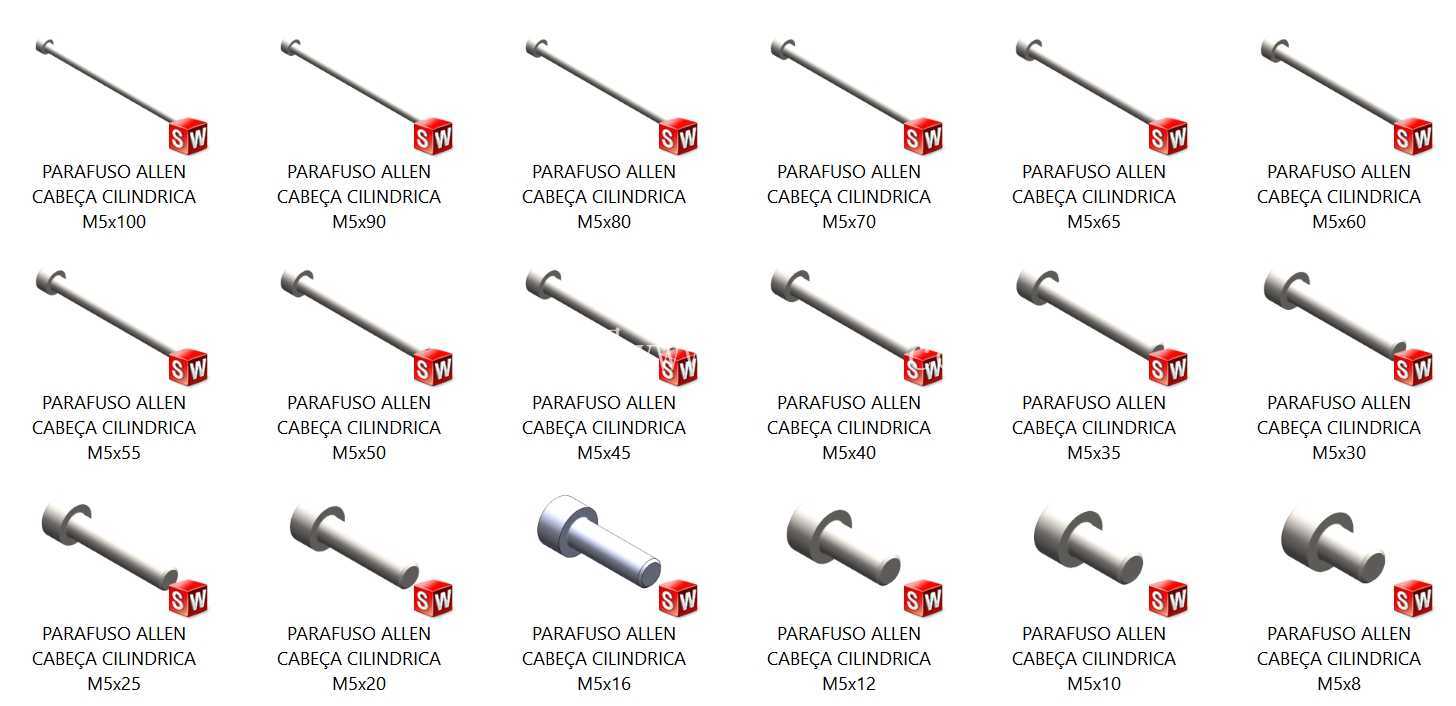

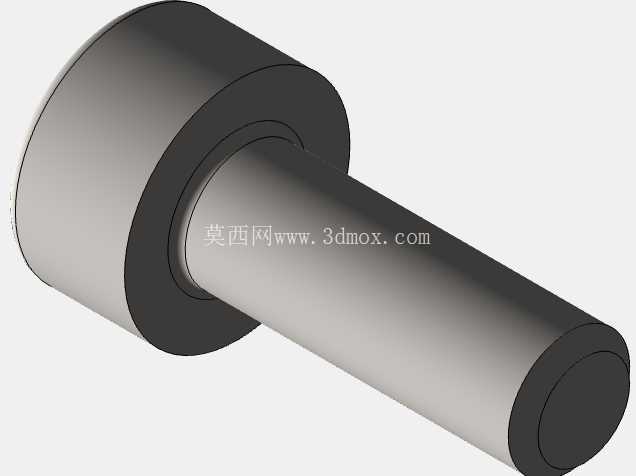

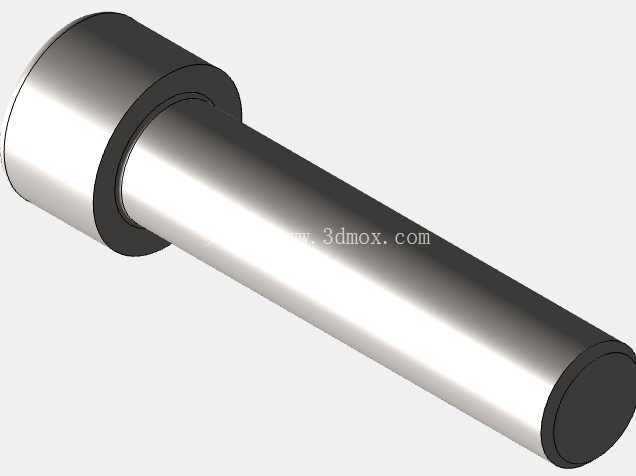

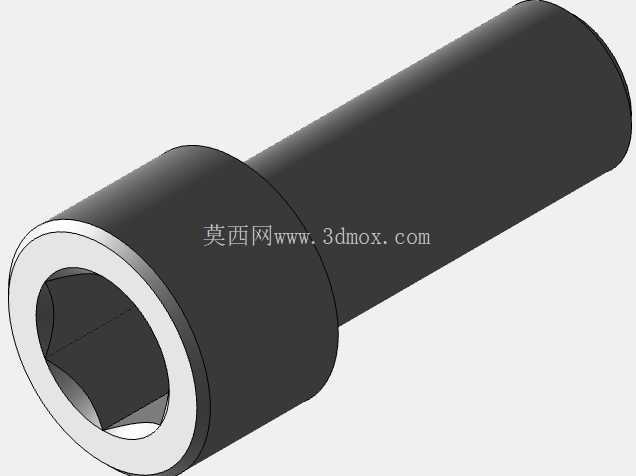

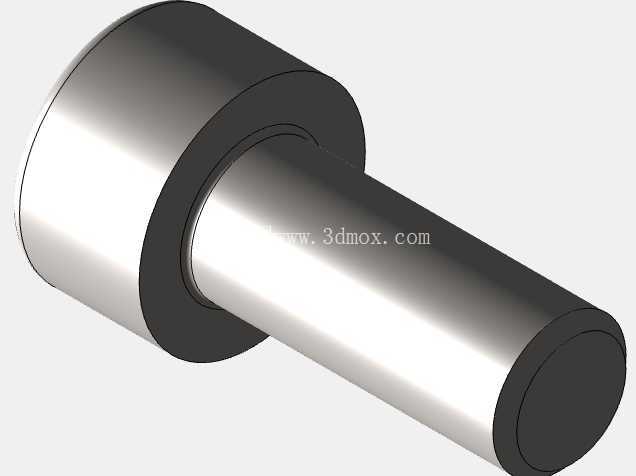

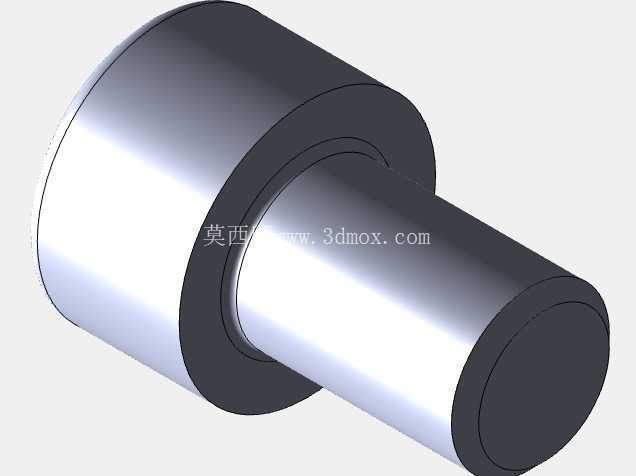

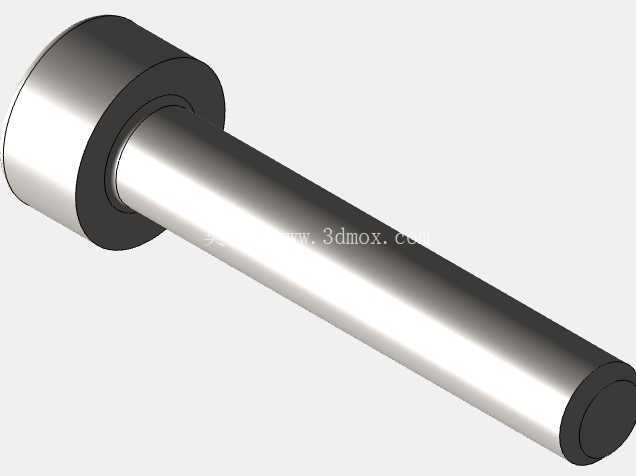

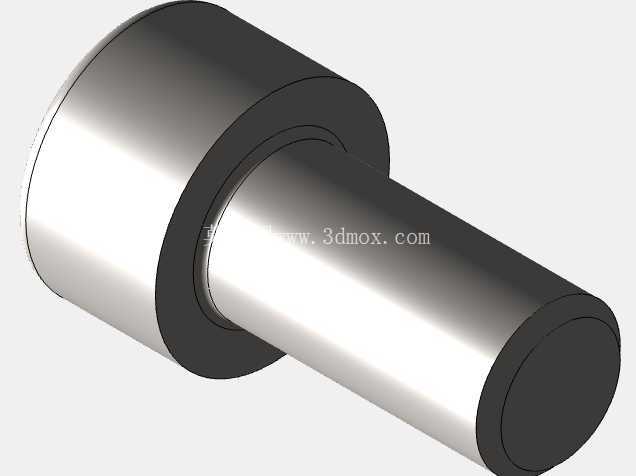

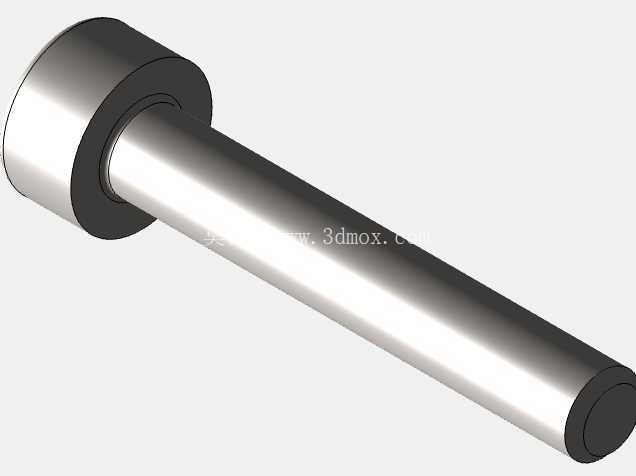

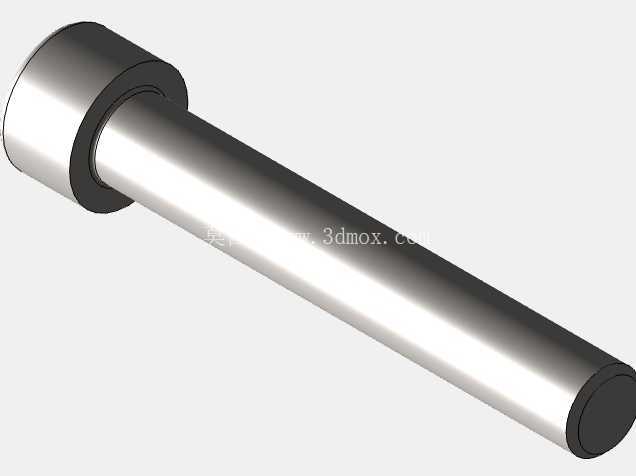

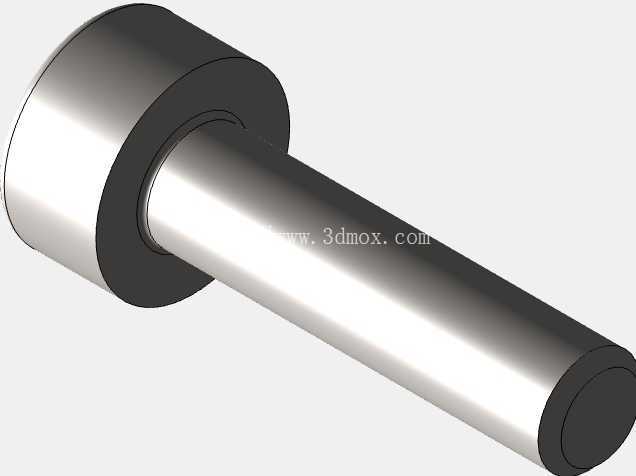

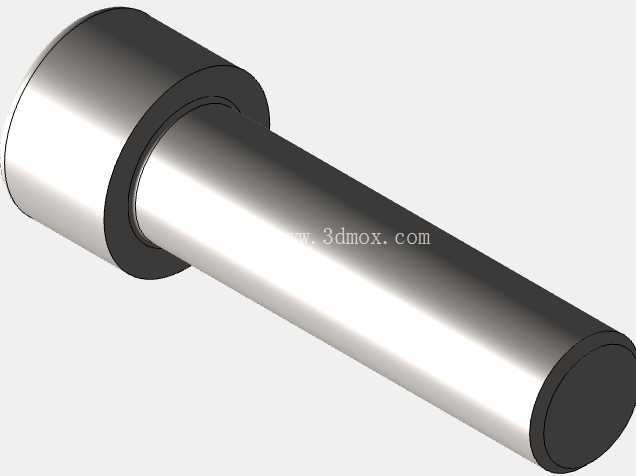

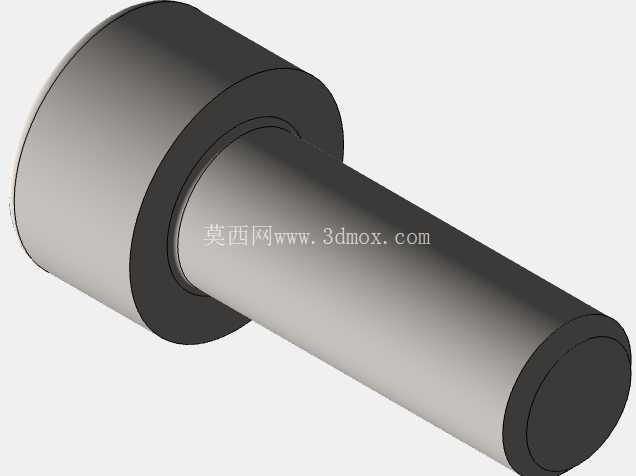

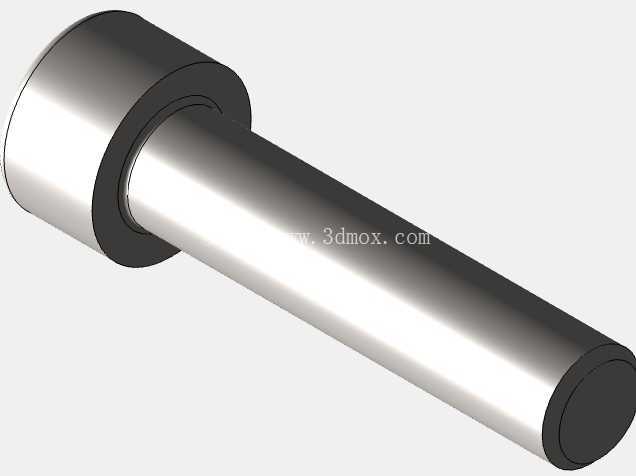

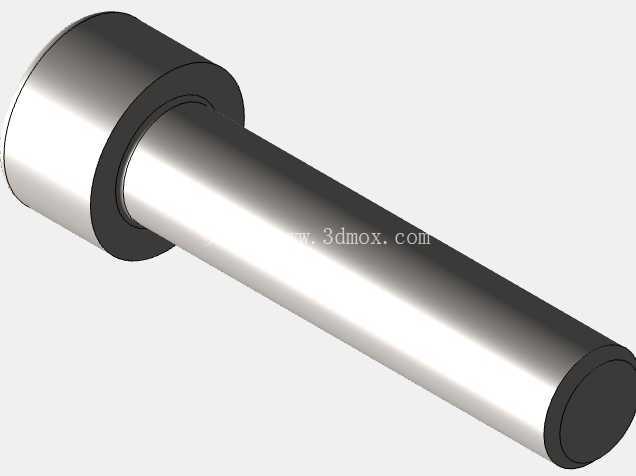

　　在自动化装配线、机床夹具、液压阀块以及各类钣金机架的连接环节中，内六角圆柱头螺栓始终是出现频率最高的紧固件之一。DIN 912 所规范的艾伦螺栓，凭借头部可沉入沉孔的结构特点，解决了外六角螺栓在狭小空间内扳手无法摆动、头部外露干涉运动部件的长期痛点。模型完整还原了圆柱头、内六角驱动孔、光杆段与全螺纹段的几何关系，头部端面与杆身同轴度、头部下支承面与轴线垂直度均按标准公差表达，便于在三维装配环境中直接校核拧紧空间与沉孔深度。

　　从实际选型角度看，这类螺栓常用于模具模板叠装、液压阀块油路封堵周边紧固、减速机箱体合箱、机器人末端法兰连接以及伺服电机安装支座固定。由于内六角扳手沿螺栓轴线方向施力，操作时所需的侧向回转空间极小，因此在密集孔位、深腔结构和防护罩内侧等受限区域，其可达性明显优于外六角件。圆柱头与工件沉孔配合后，头部不凸出或仅微量凸出基准面，能够让滑移平台、线性导轨滑块、转盘等运动部件平稳越过连接点，避免刮擦和行程受限。

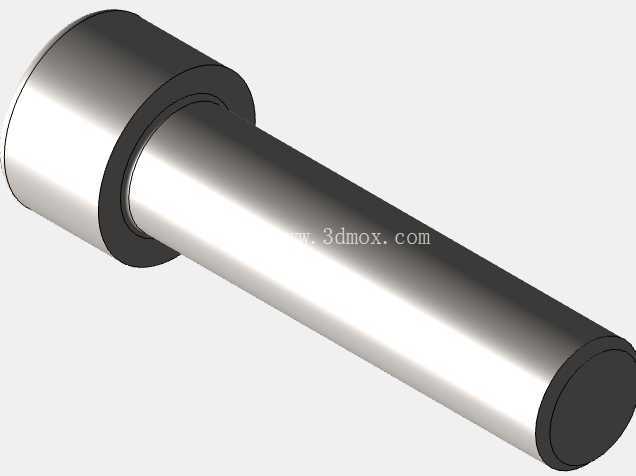

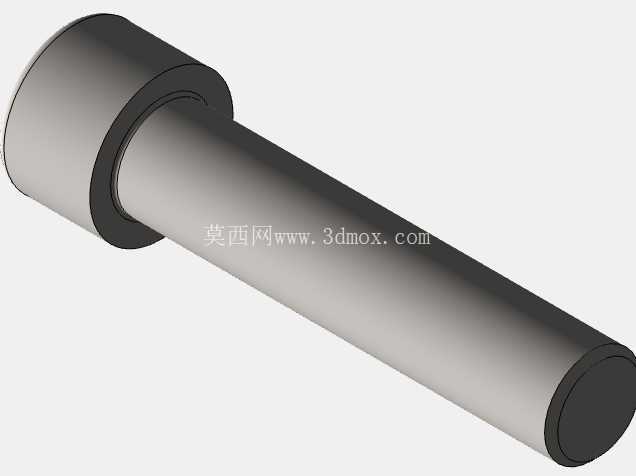

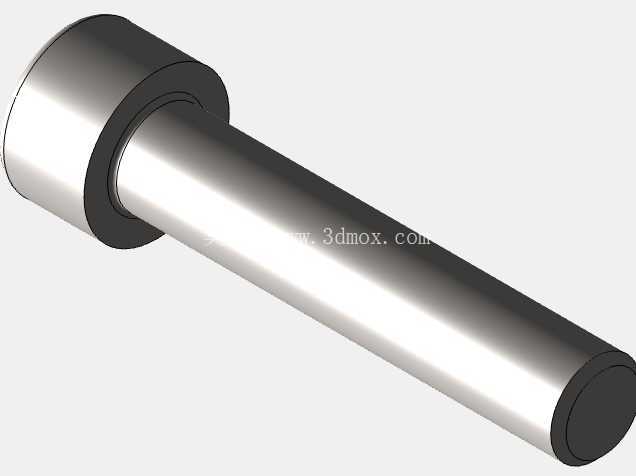

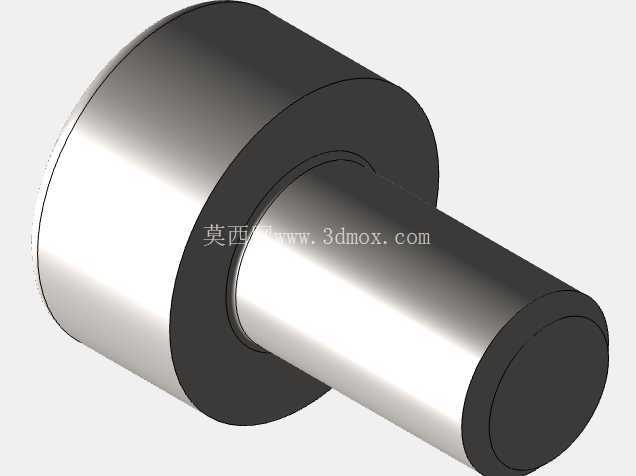

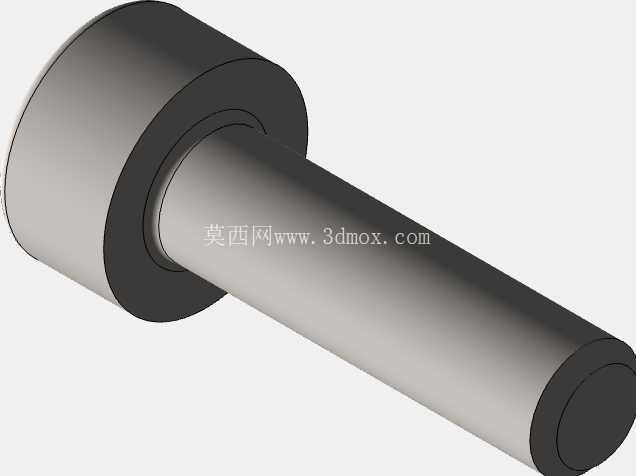

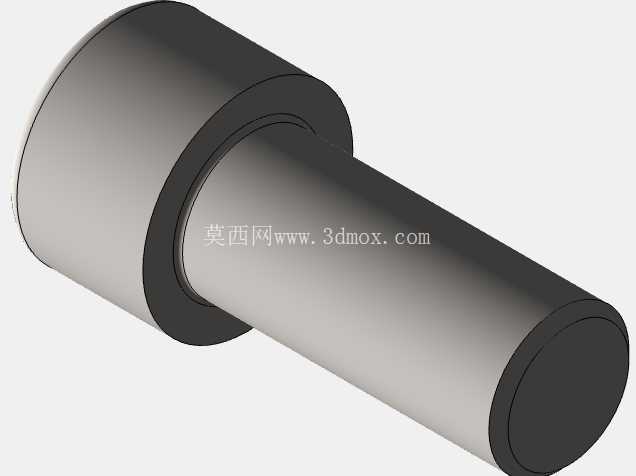

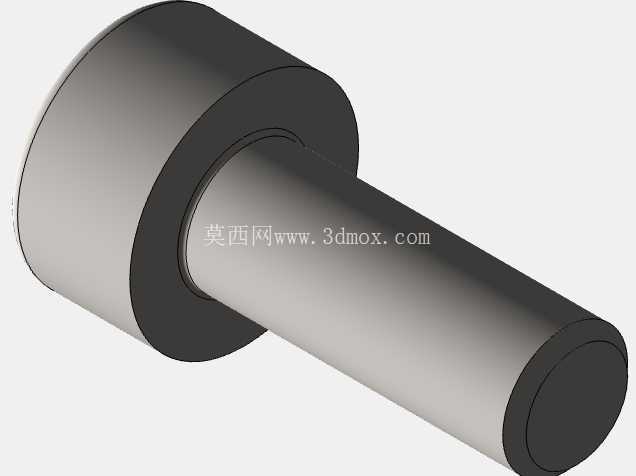

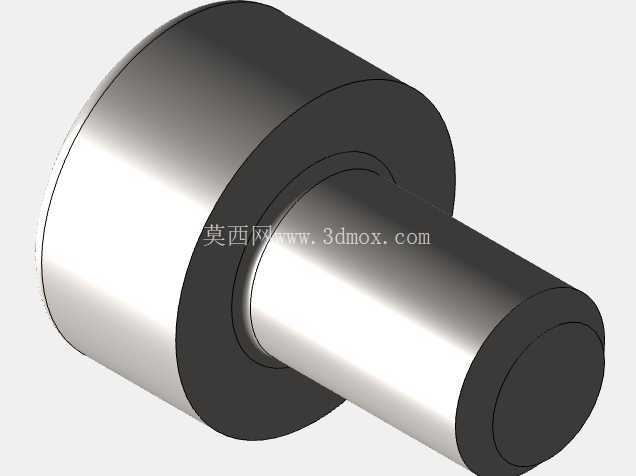

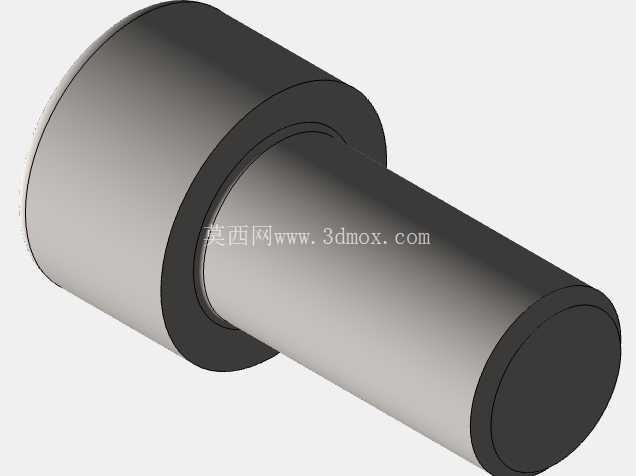

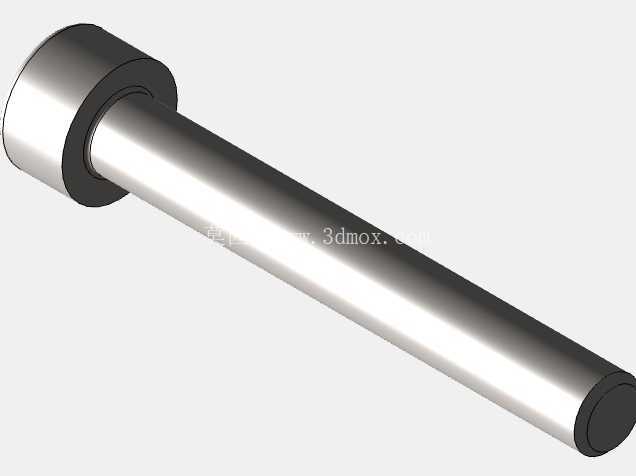

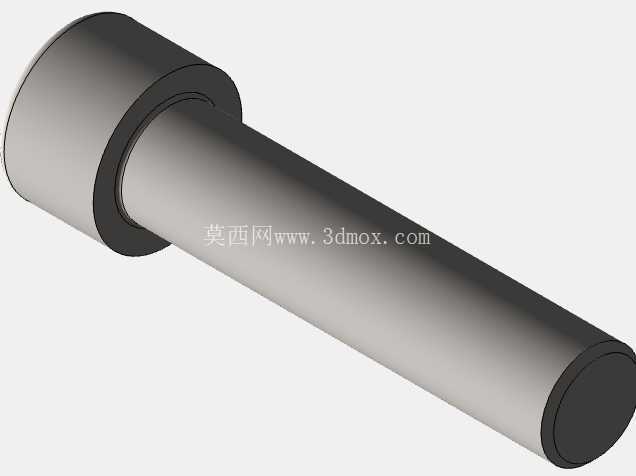

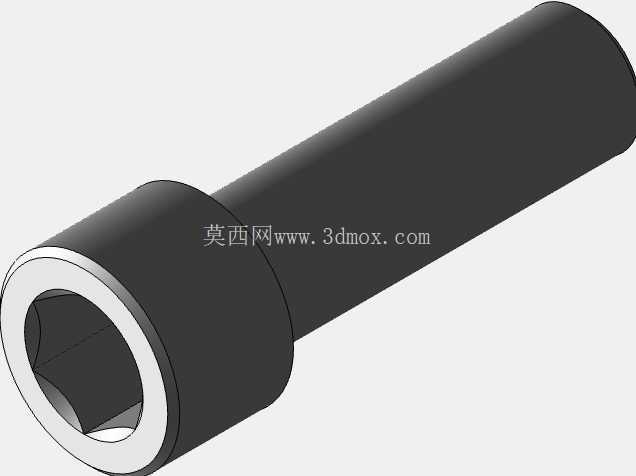

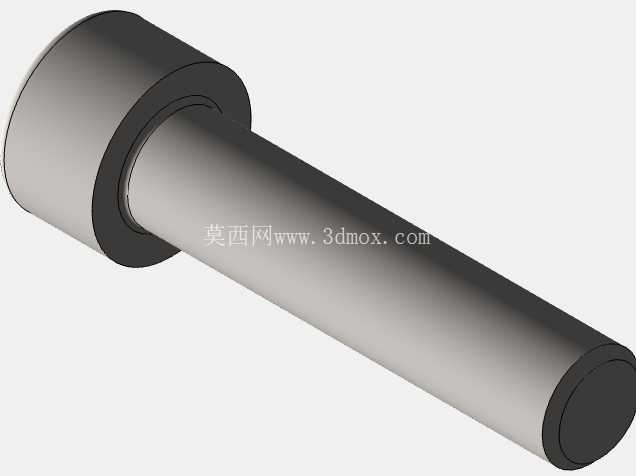

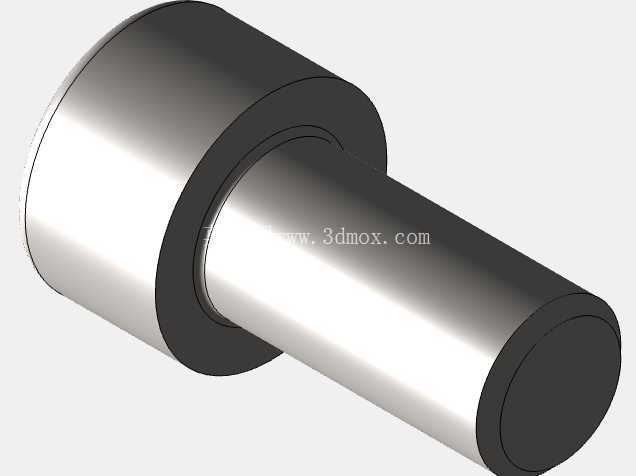

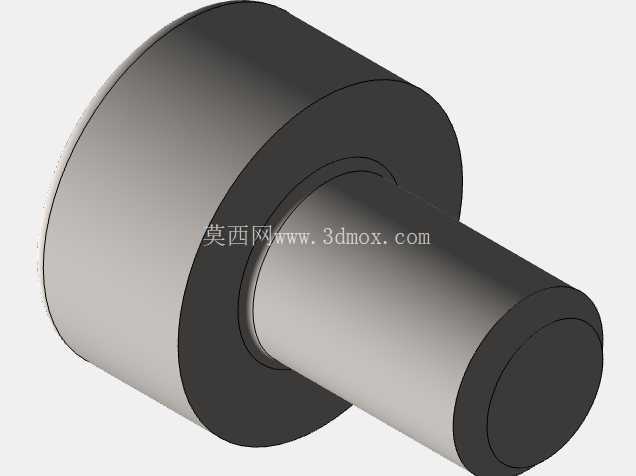

　　建模思路上，杆部按公称直径建立圆柱主体，螺纹段以规范牙型轮廓表达螺旋实体，可在剖切视图中清晰呈现啮合长度；头部直径与高度遵循标准系列，内六角孔深度兼顾扳手插入量和头部顶端壁厚，防止拧紧时孔底穿透或头部胀裂。头部下端过渡圆角、杆身末端倒角均未省略，这些细节在有限元分析中直接影响应力集中系数，尤其在交变载荷和预紧力较高的连接中，圆角缺失会导致仿真结果偏危险。

　　安装边界方面，布局时需在螺栓轴线方向预留内六角扳手的插入与操作长度，沉孔直径应略大于头部外径并控制配合间隙，沉孔底面需与被连接件表面平行，以保证支承面均匀受压。若用于盲孔螺纹连接，应核对螺纹旋合深度与螺栓光杆长度的匹配关系，避免出现螺栓顶底而压紧面仍未贴合的假锁紧现象；若穿过通孔与螺母配合，则需关注光杆段是否覆盖剪切面，使横向载荷主要由杆部承受而非螺纹牙传递。

　　在不同工况中，预紧力控制同样关键。钢件刚性连接可利用扭矩扳手按摩擦系数和屈服强度折算拧紧力矩；铝合金、铸铁等较软基体则需降低许用预紧力，防止沉孔周边压溃。模型将头部、杆身、螺纹作为连续整体呈现，结构工程师可据此直接测量包络尺寸、干涉间隙和工具通道，也能在工程图中快速生成剖视图，标注螺纹规格、头部尺寸、沉孔深度与扳手规格，从而把标准件选型、装配校核和加工沟通统一到同一套三维数据中。
