渐开线花键轴与配套花键套传动件

　　花键传动在重载、同轴度要求高、需要沿轴向滑移的传动场景里应用极广，这套渐开线花键轴与配套花键套系列件，覆盖了从细长滑移轴到短款刚性连接套的全规格区间，适配变速箱换挡机构、机床主轴进给单元、工程机械动力输出端、农机传动桥、自动化设备直线进给模组等多种工况。不同于普通平键单键连接，渐开线花键依靠沿圆周均匀分布的多齿同时承载，齿面受力均匀，接触应力分散，在传递大扭矩的同时，轴与套的对中精度远高于单键连接，动载荷下齿侧磨损更平缓，长期运行后同轴度保持能力优异。

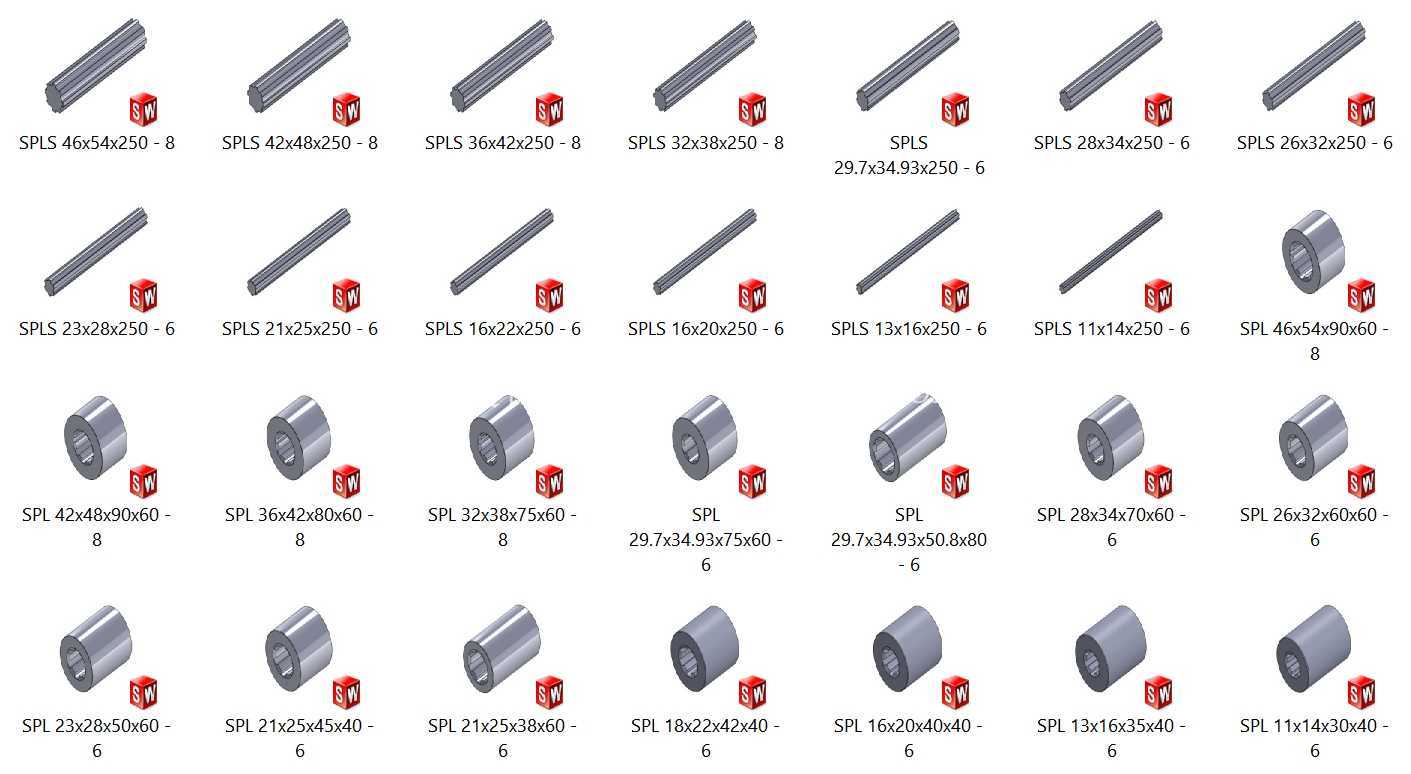

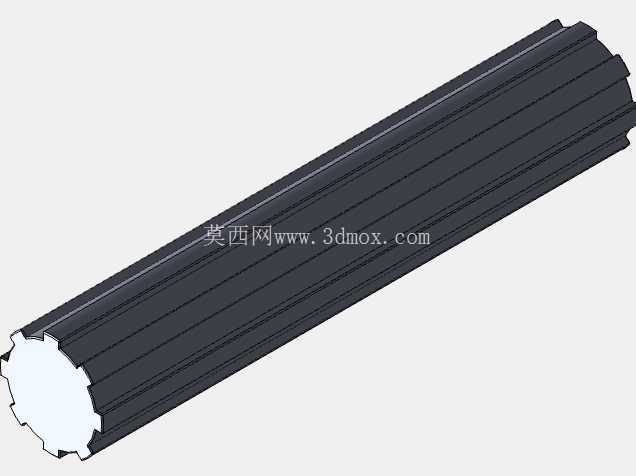

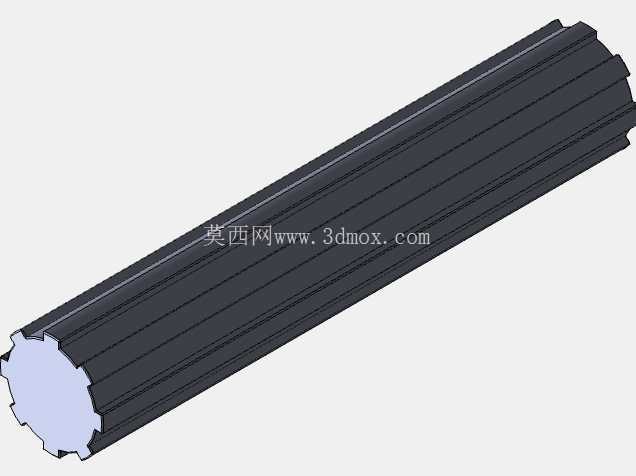

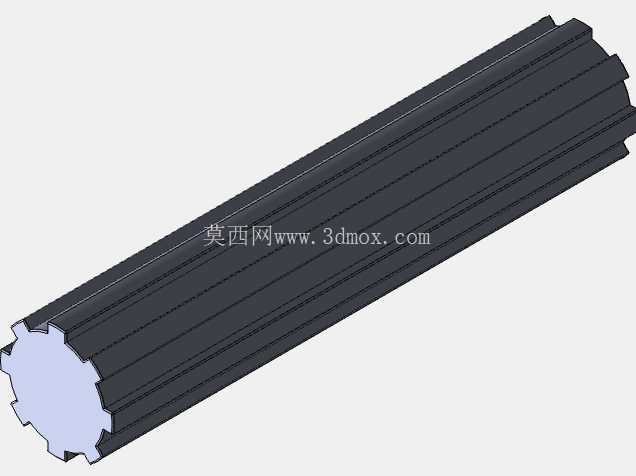

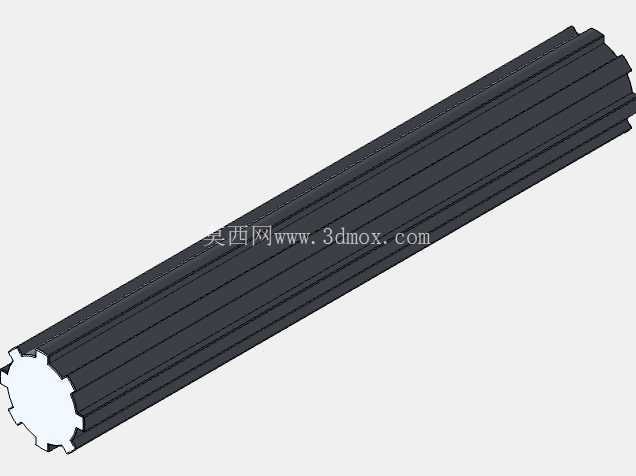

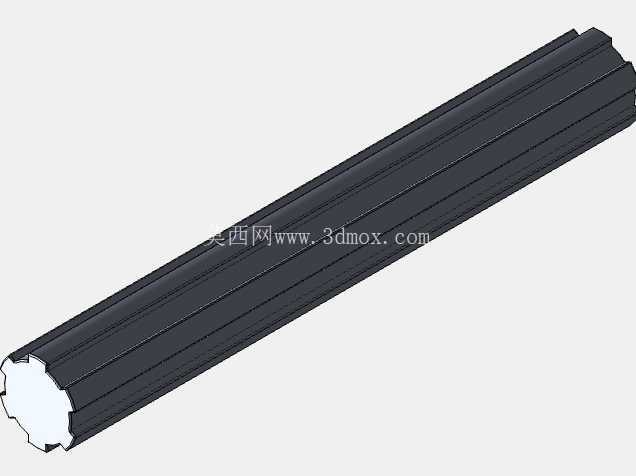

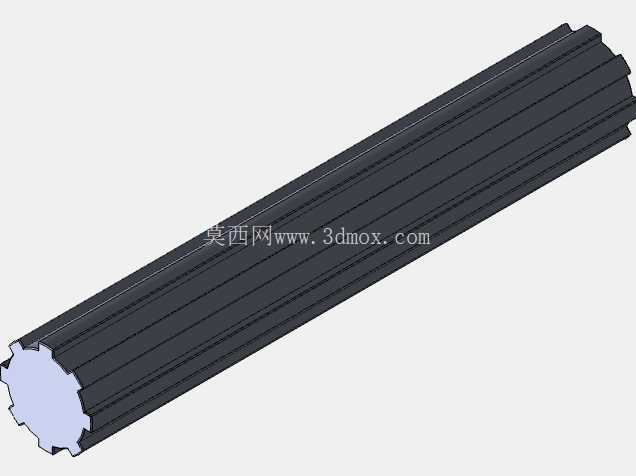

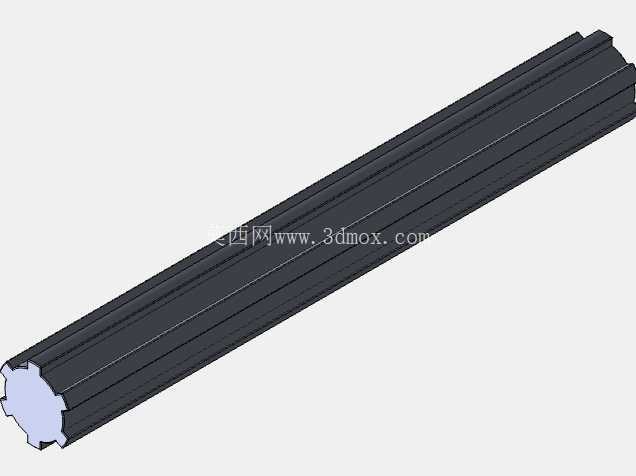

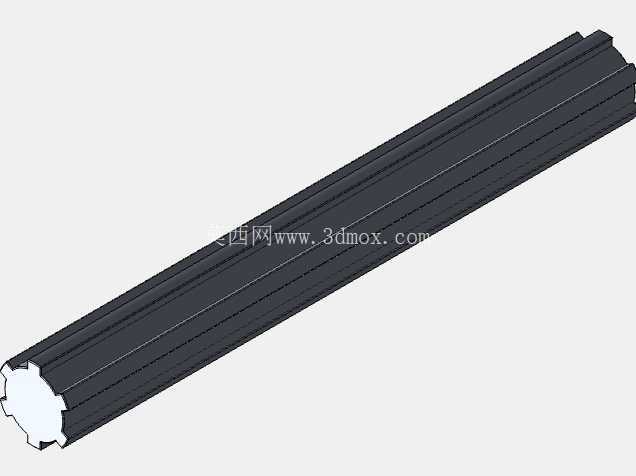

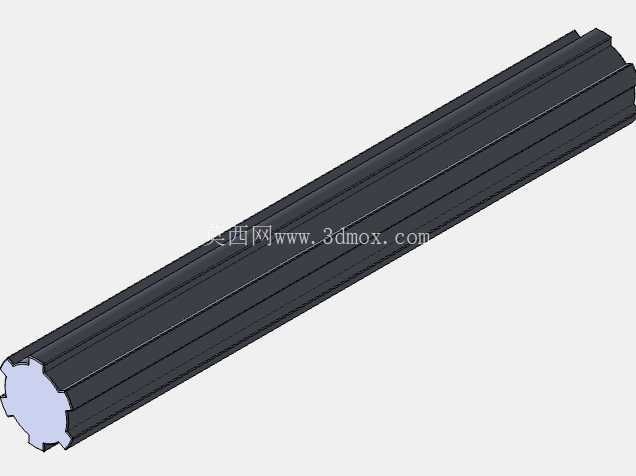

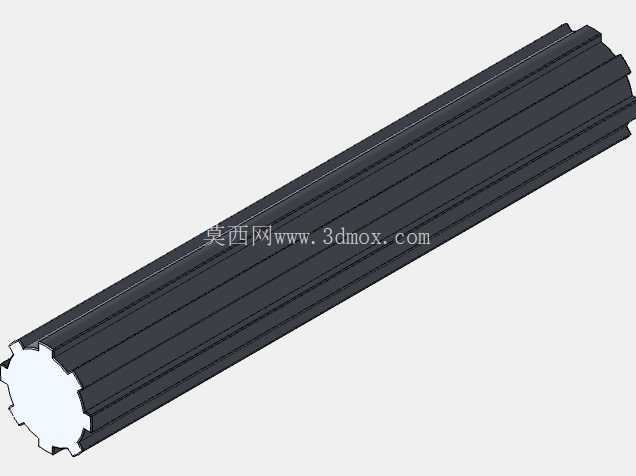

　　系列里的长轴款S P L S系列，轴身主体为光轴段，一端加工完整渐开线外花键，不同规格的轴径覆盖11mm到46mm区间，花键长度、轴身总长随轴径同步梯度变化：小规格细长款多用于轻载滑移工位，比如检测设备的伸缩传动轴、小型包装机的进给导向轴，轴身光杆段可直接搭配直线轴承做轴向滑动，花键端和滑动齿轮配合，换挡过程中齿轮沿花键齿面平顺滑移，不会出现单键连接时的卡滞、键侧偏磨问题；大直径长轴款则用于重载动力输出，比如装载机的变矩器输出轴、农用拖拉机的动力传递轴，多齿共同承担冲击扭矩，启停瞬间的峰值载荷不会集中在单个键齿上，断轴、滚键的失效概率大幅降低。

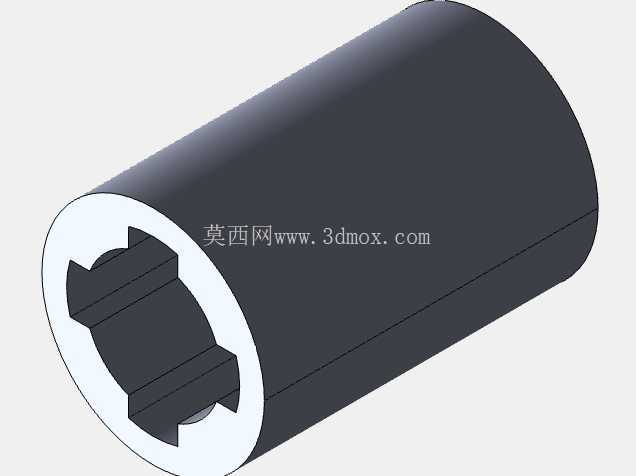

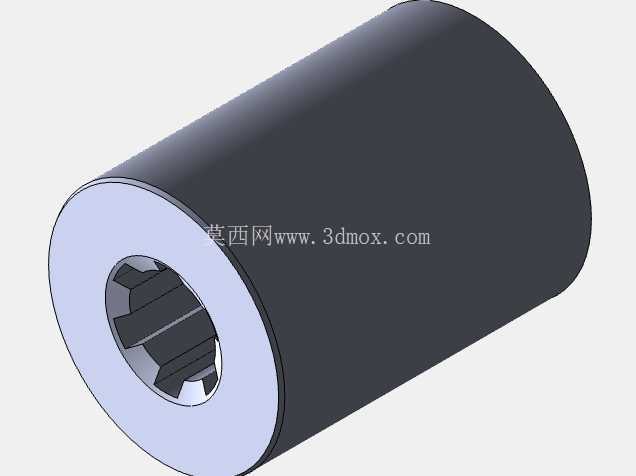

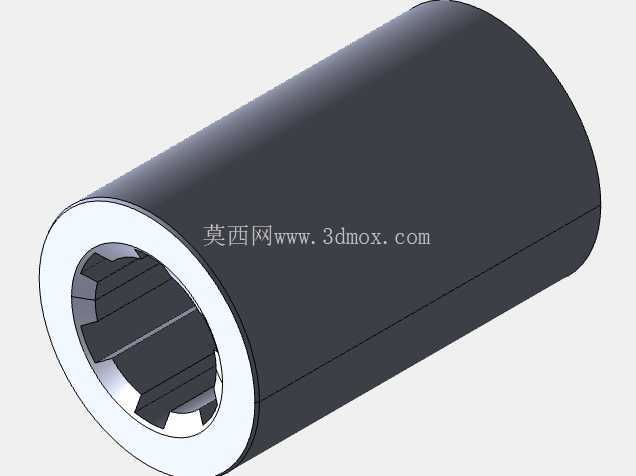

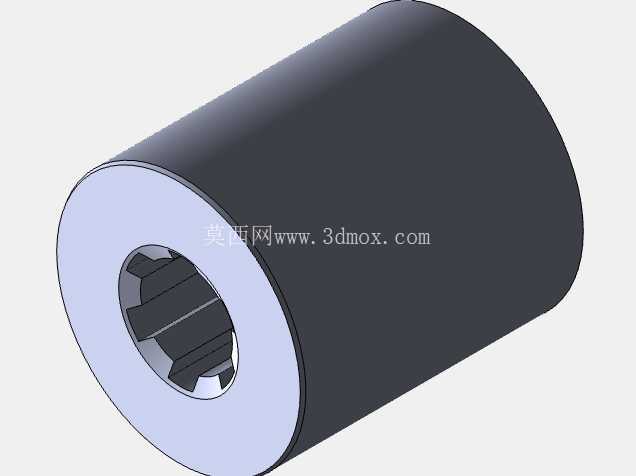

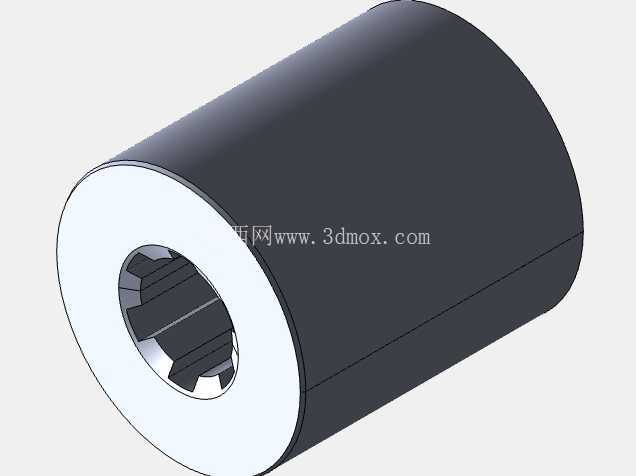

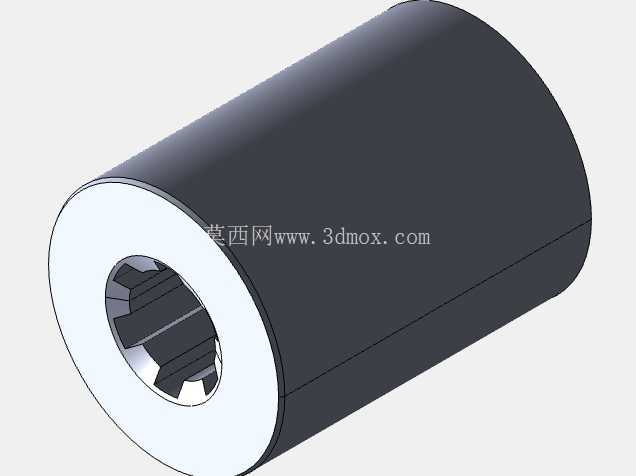

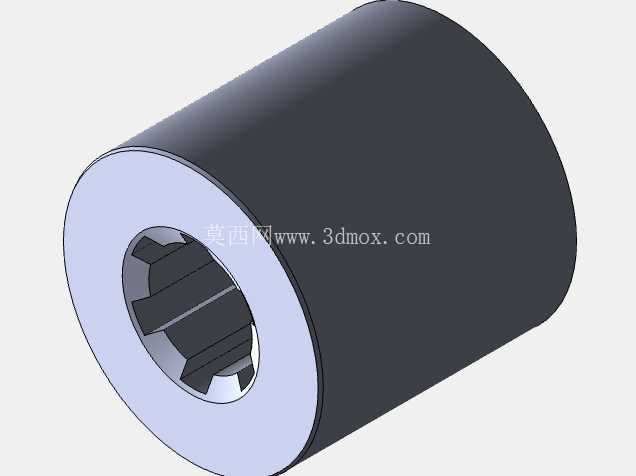

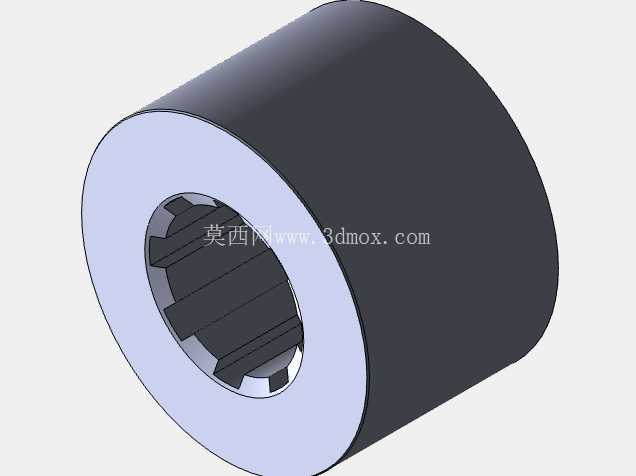

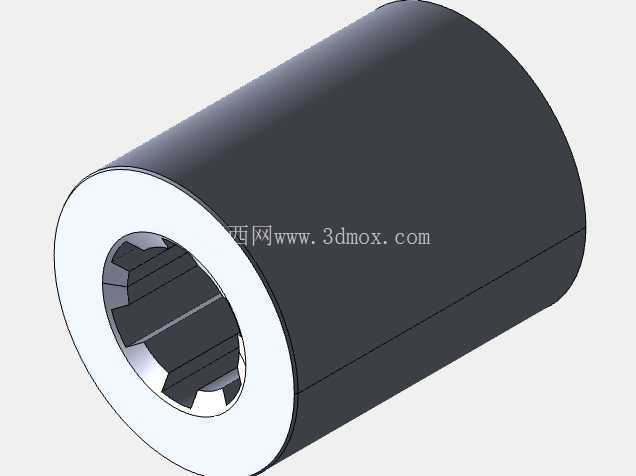

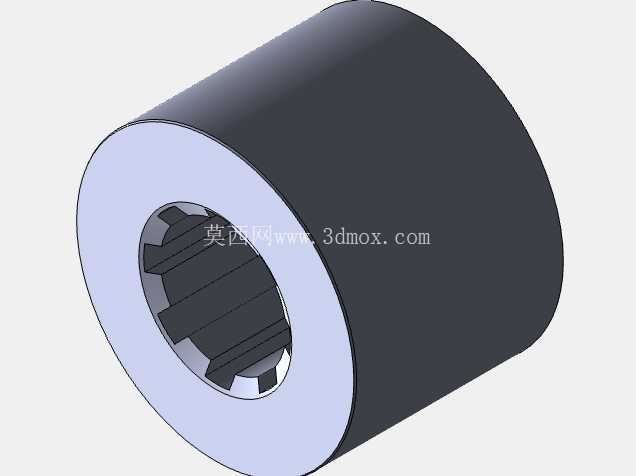

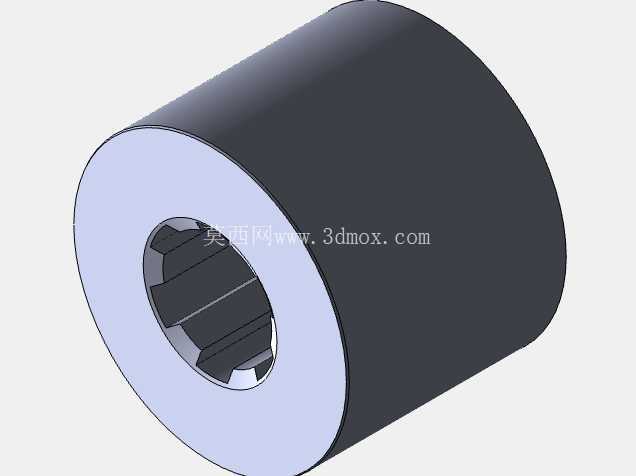

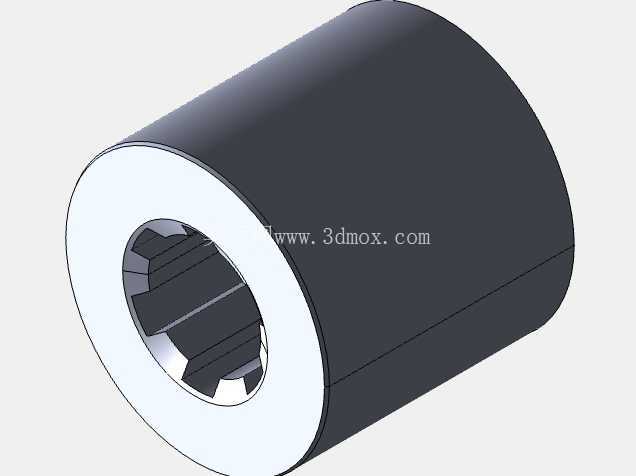

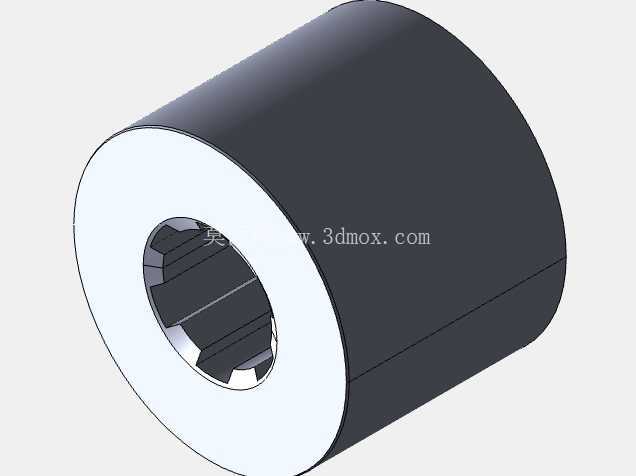

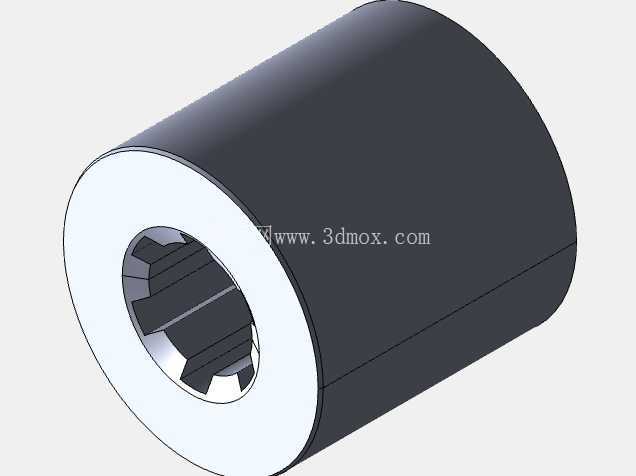

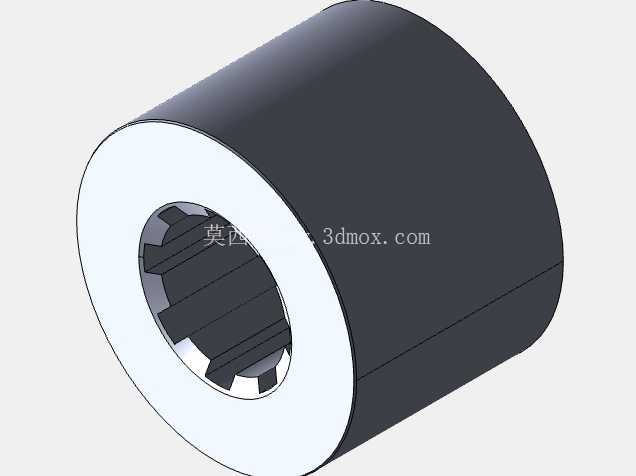

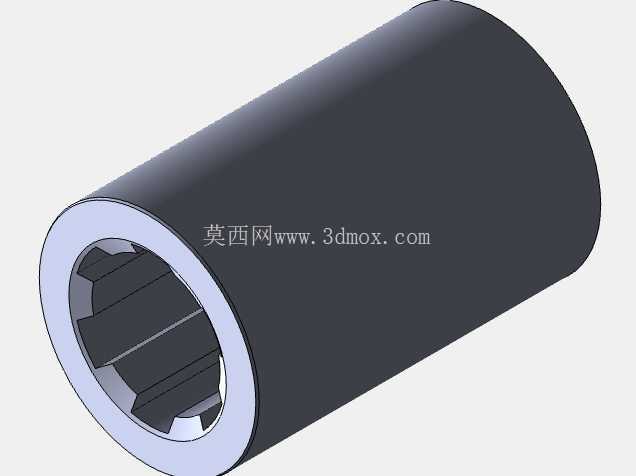

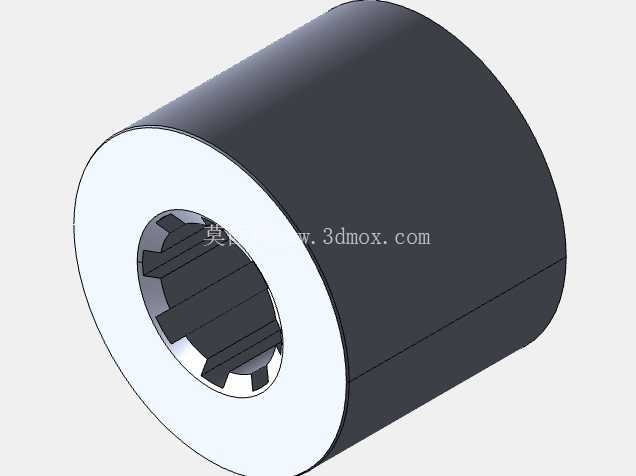

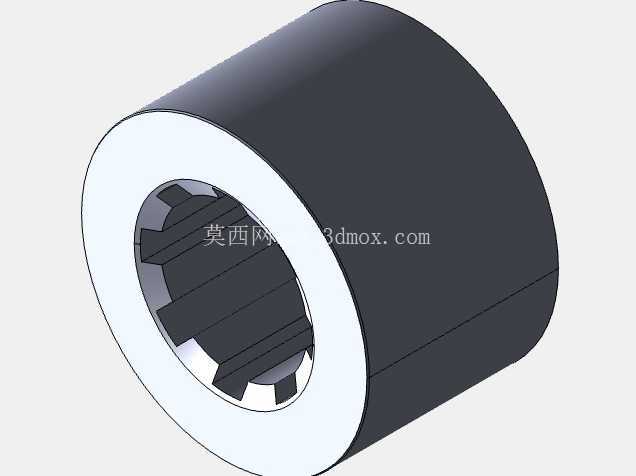

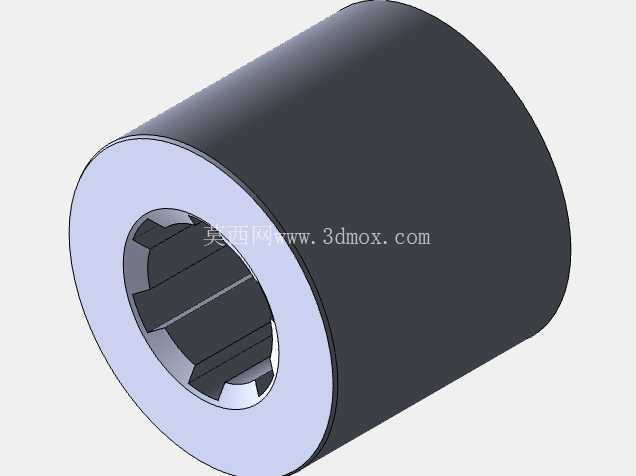

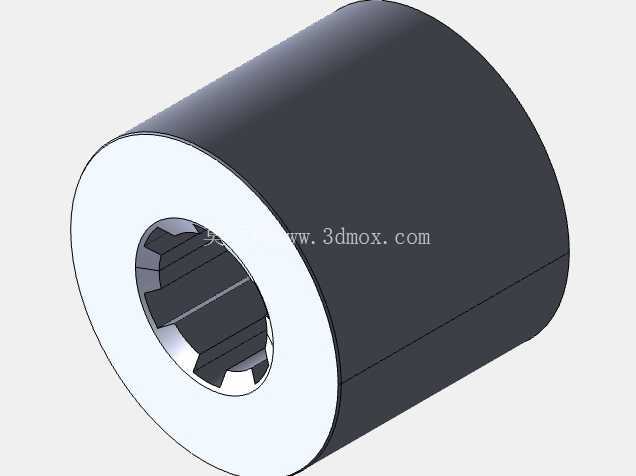

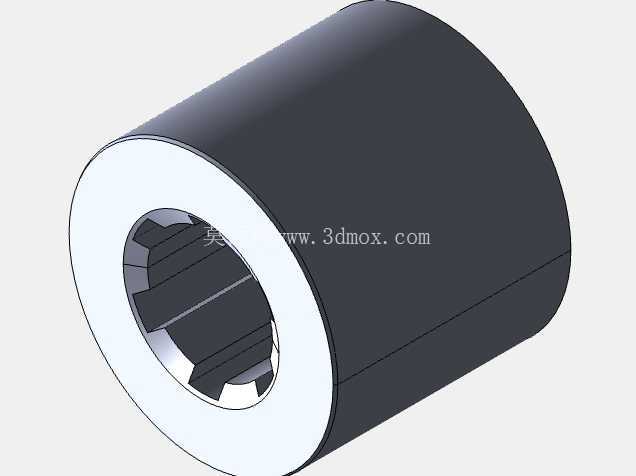

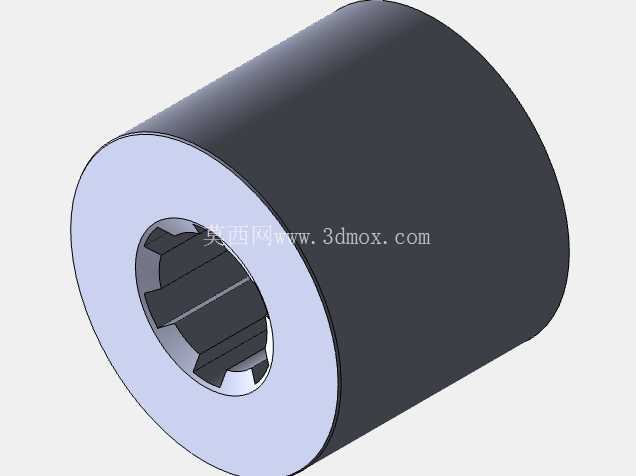

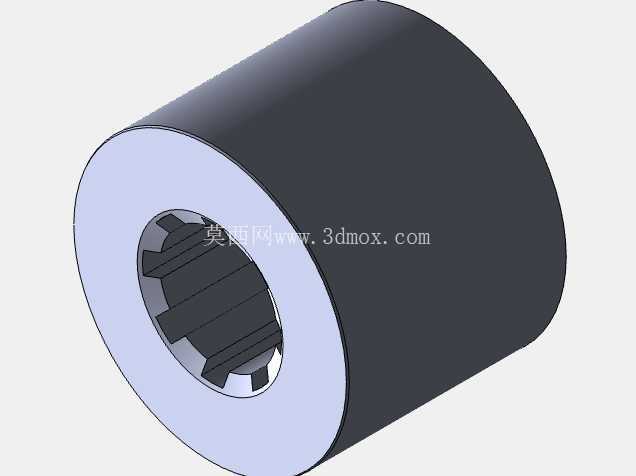

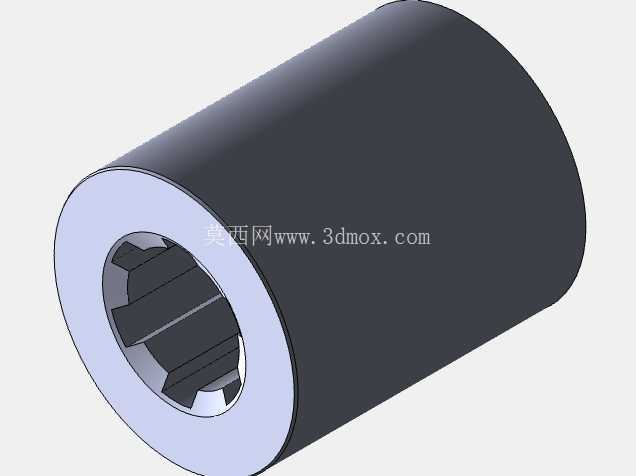

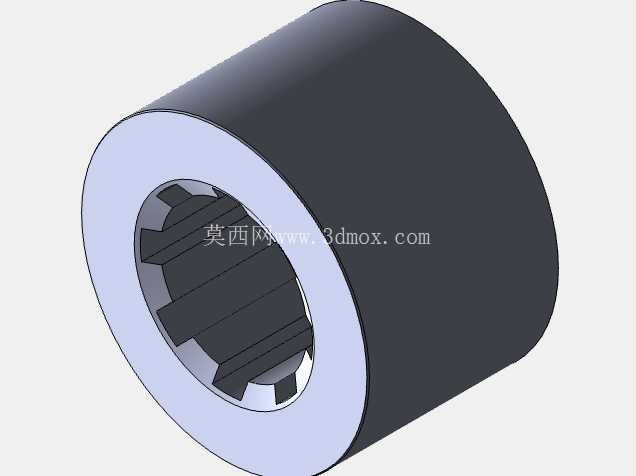

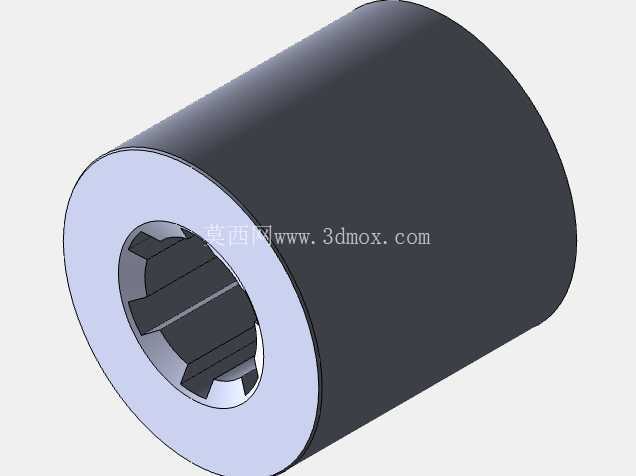

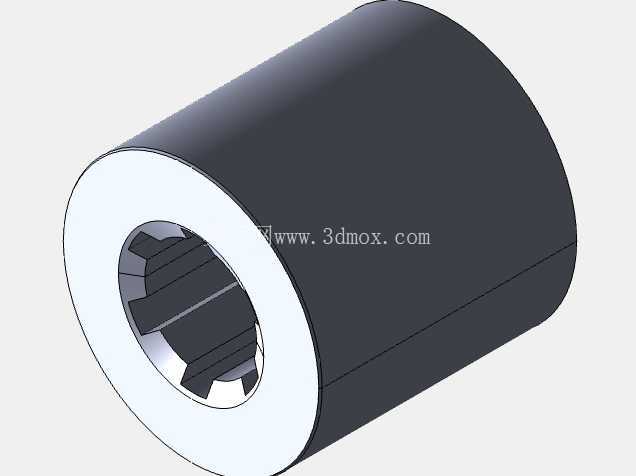

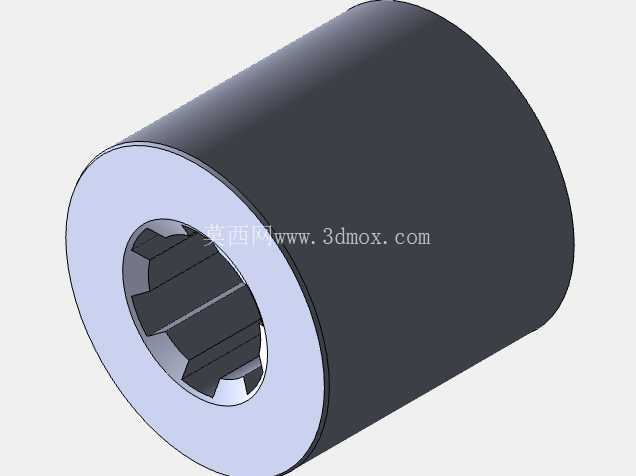

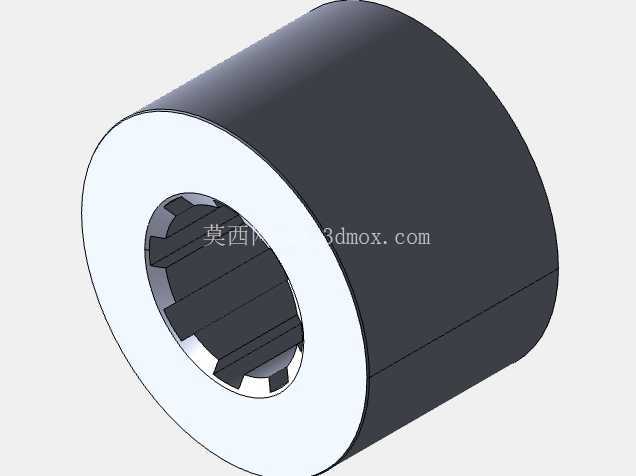

　　短款花键套S P L系列为内花键结构，整体呈筒状，内孔全程加工渐开线内齿，外径从13mm到46mm分多档梯度，部分规格套体长度较短，用于两根同轴花键轴的刚性对接，部分加长款套体可作为滑移齿轮的轮毂基体，内花键和轴齿配合，外圈加工齿轮齿形即可构成换挡滑移齿轮。花键套的壁厚设计随传递扭矩等级匹配，小规格套壁薄、占用径向空间小，适合布局紧凑的小型传动箱；大规格套壁厚充足，齿根到外圆的余量足够，后续进行淬火、渗碳热处理时不会出现齿面变形穿透、套体开裂的问题。

　　从建模逻辑来看，整套零件全部采用参数化关联建模：先定义渐开线花键的基准参数，包括模数、齿数、压力角、变位系数，通过方程式驱动生成渐开线齿廓，阵列得到全周外齿或内齿，再叠加轴身的退刀槽、轴端倒角、端面中心孔等工艺结构。花键轴的齿端加工了引导倒角，装配时花键套可以轻松对准齿位，无需反复对位磕碰齿尖；轴身和花键段的过渡位置加工了退刀槽，给滚齿、磨齿工序留出刀具退刀空间，避免加工时刀具蹭伤光轴表面。花键套的两端内孔口同样加工了导入倒角，压装或滑移装配时不会刮伤轴齿的精加工表面。

　　安装边界层面，长轴款的两端轴颈可根据工况选配轴承支撑位，两支撑点的跨距参考轴径的15~20倍设定，避免长轴高速旋转时出现挠曲变形；花键配合的侧向间隙按照传动类型区分：固定连接的花键副采用小间隙配合，齿侧几乎无旷量，保证传动扭矩的角向精度；需要轴向滑移的花键副采用稍大的侧隙，齿面润滑脂可以在齿间形成油膜，滑动阻力均匀，不会出现低速爬行。花键套的外圆可根据安装需求加工成光面、带键槽或者直接加工齿轮齿形，轴向定位可通过轴用挡圈、锁紧螺母或者端面螺钉固定，整套系列的尺寸梯度连贯，选型时可以根据传递扭矩、安装空间、滑移行程直接匹配对应规格，不需要重复从零绘制花键轮廓，大幅缩短传动系统的设计周期。现场维护时，多齿结构的冗余度更高，即使个别齿面出现轻微磨损，剩余齿面仍可稳定承载，不会像单键连接那样一旦键齿磨损就立刻出现传动旷量、异响甚至动力中断。
