菱形带座外球面滚珠轴承组件

　　菱形法兰式带座外球面滚珠轴承，是轻中型输送、包装、食品加工、农业机械以及小型自动化设备中十分常见的旋转支撑部件。它把外球面滚珠轴承与冲压或铸造菱形轴承座组合在一起，轴承内圈可通过顶丝与轴固定，座体则依靠两个安装孔直接贴合设备侧板、机架立面或焊接支板使用。相比立式枕形座，菱形座的两个安装孔沿对角线布置，占用板面更小，在窄幅机架、薄壁护板、张紧轮支架和侧边传动轴布置中更容易安排空间。

　　这类部件的核心作用并不复杂：为回转轴提供径向承载，同时承受一定方向的轴向载荷，并通过外球面与座孔之间的球面配合补偿轴系安装误差。实际设备中，轴与安装面很难做到理论垂直，焊接机架还会存在焊接变形，若采用刚性同轴约束，轴承容易出现别劲、发热和早期剥落。UCFL结构允许轴承外圈在座内小幅摆动，使内圈随轴自动找正，从而降低不对中带来的附加弯矩。对维护人员而言，这种结构也便于拆装：松开内圈顶丝后，轴可从轴承中抽出，座体螺栓不必大范围拆卸，适合输送辊筒、毛刷辊、从动轮等需要定期更换的部位。

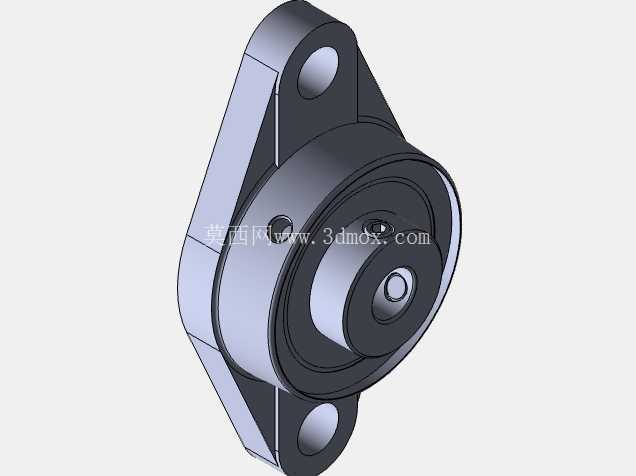

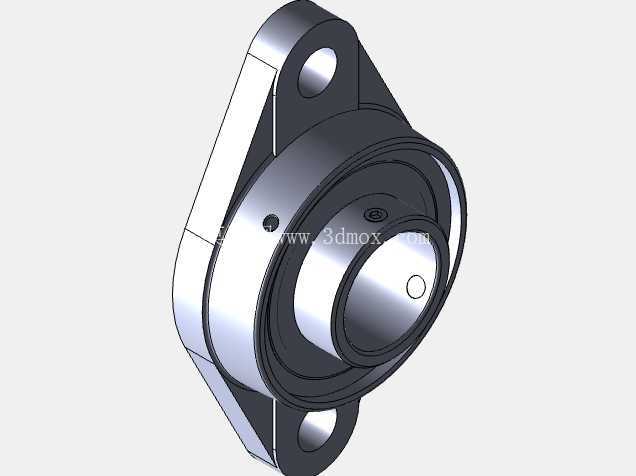

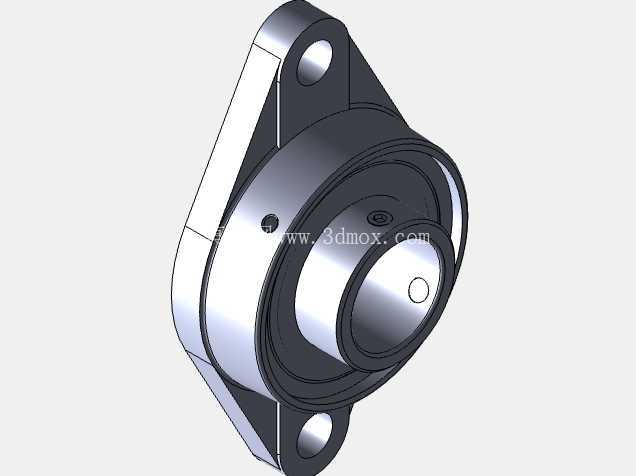

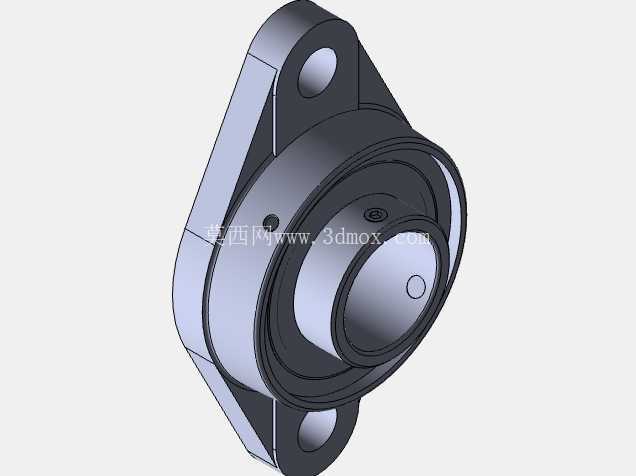

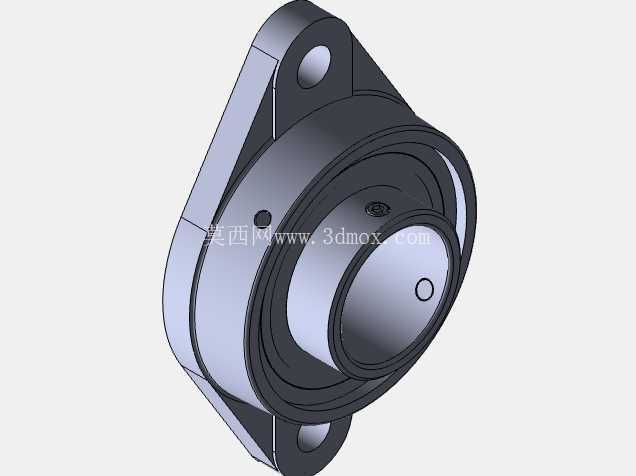

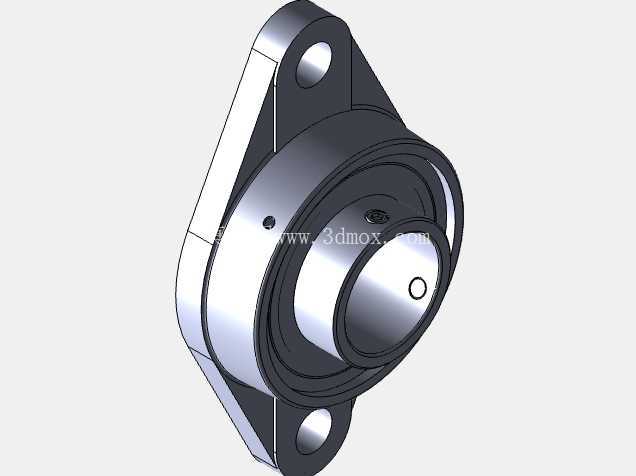

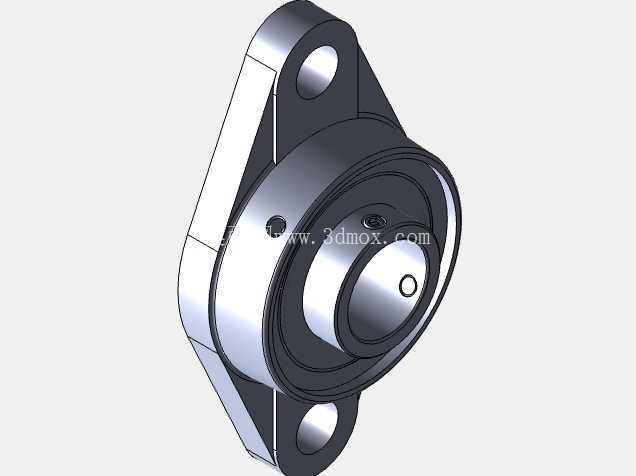

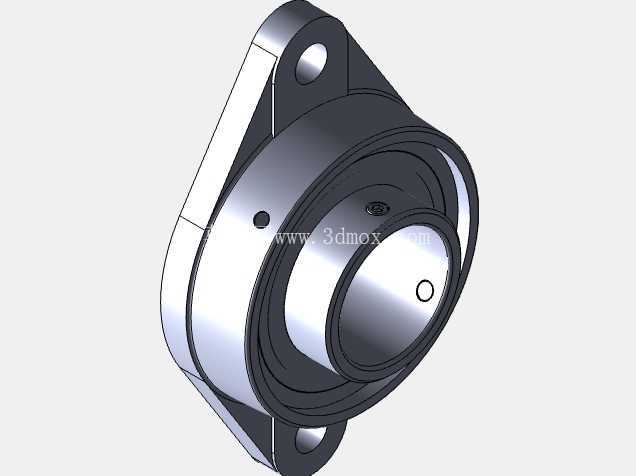

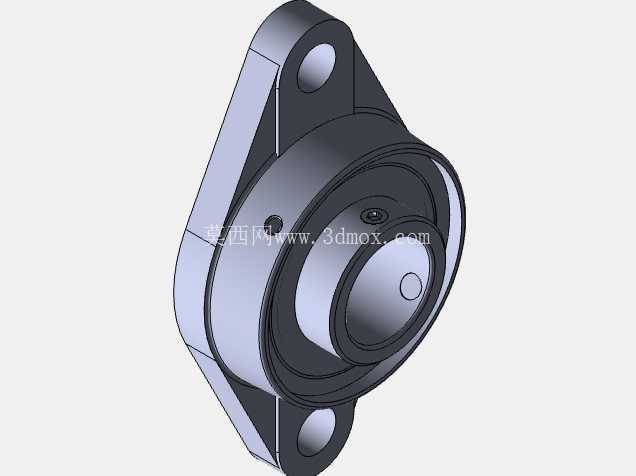

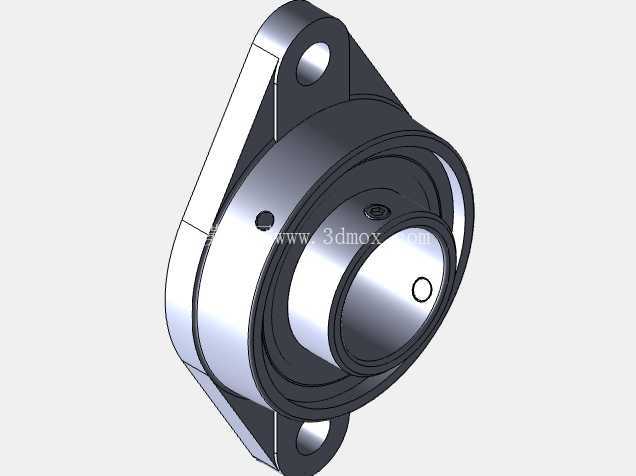

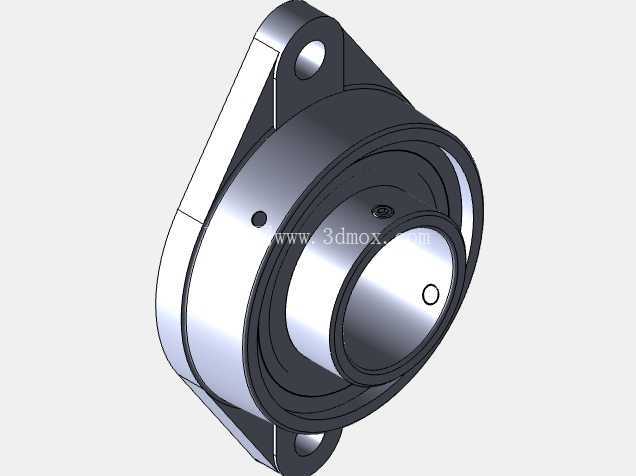

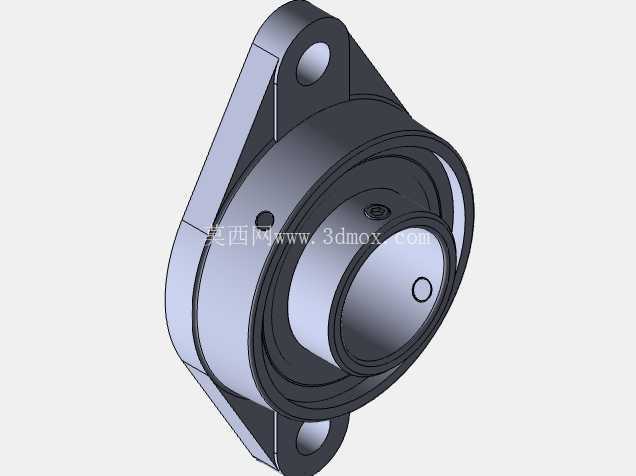

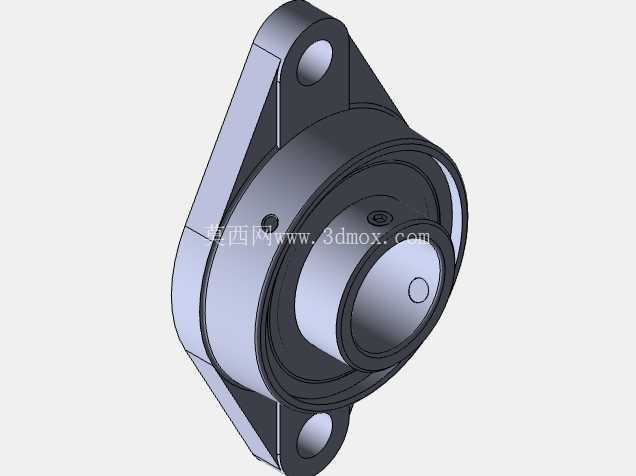

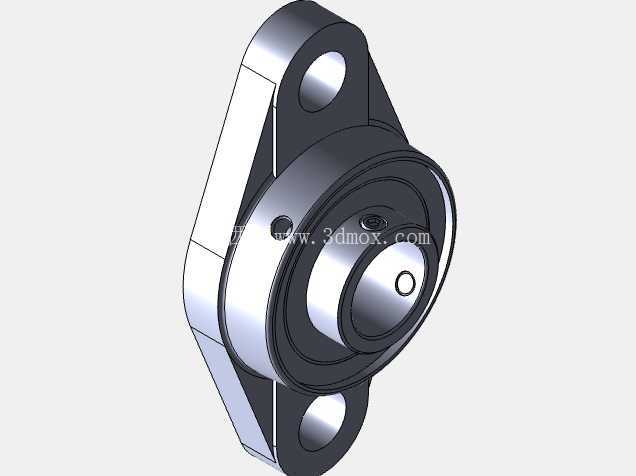

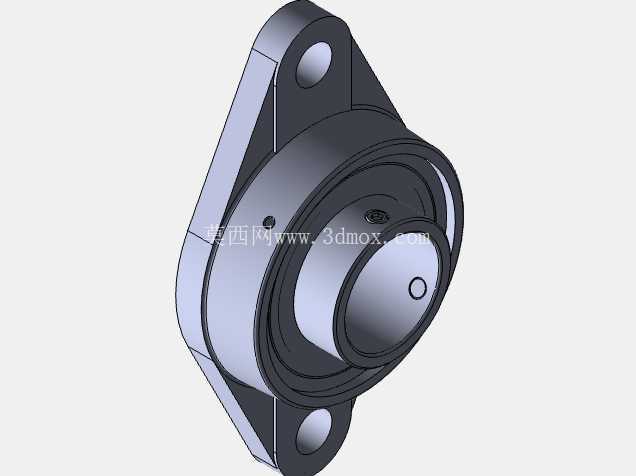

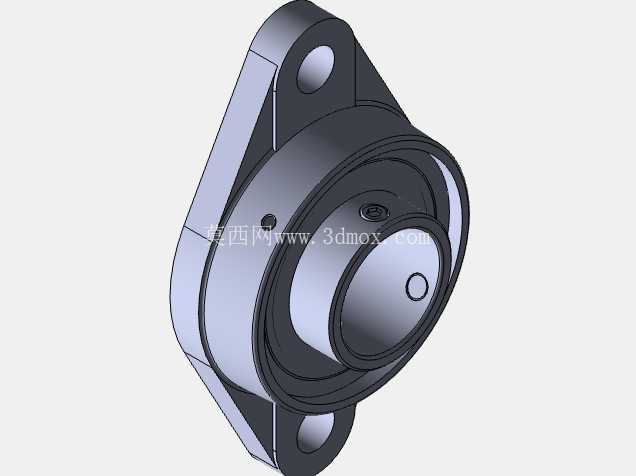

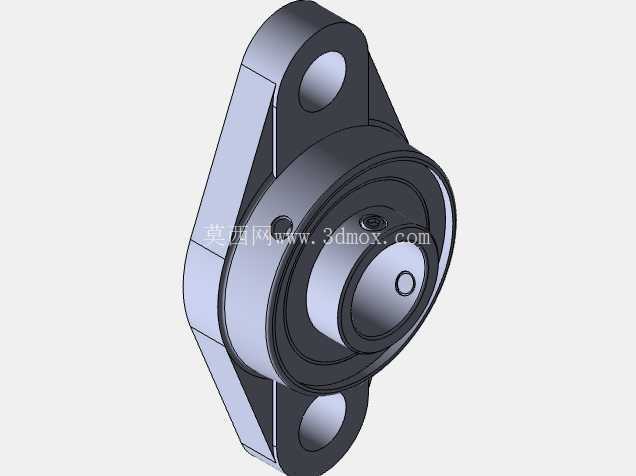

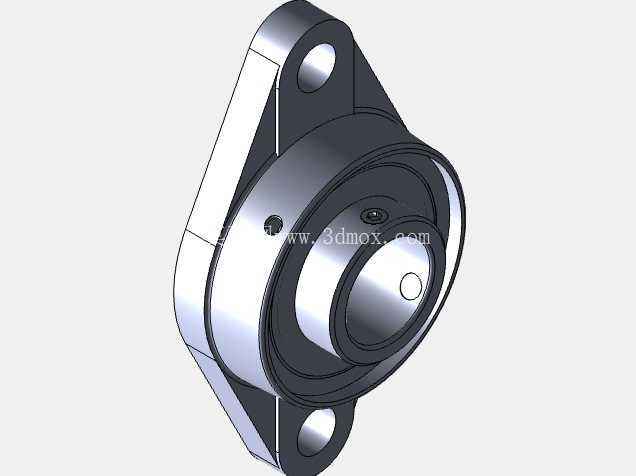

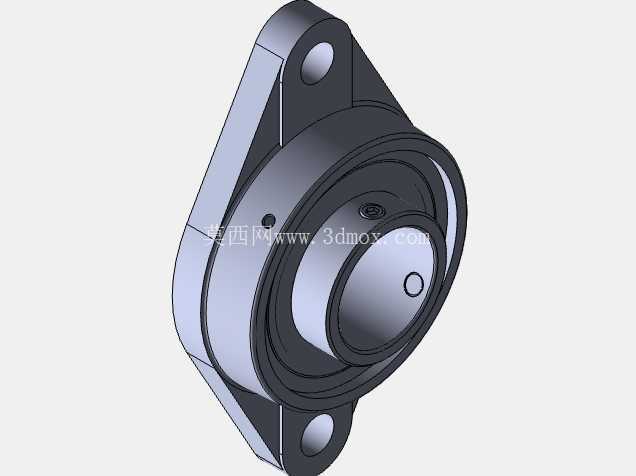

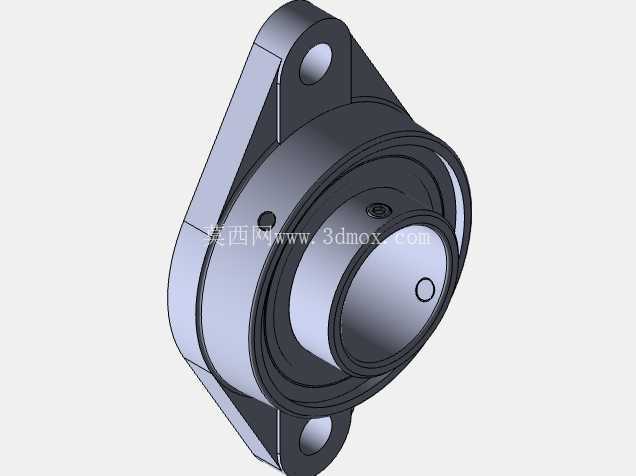

　　从建模角度看，系列件不能只做单一规格。图中呈现的是UCFL系列多个规格的完整外形，每个规格对应不同轴径、座孔中心距、轴承外径和整体高度。建模时应先确定安装基准面，再以两安装孔中心连线为对角线建立座体轮廓；菱形座的外缘并非简单平板，通常带有加强筋、凸台和球面容纳腔，轴承外圈装入后，座体两侧还需保留润滑、密封和挡圈相关结构。外球面轴承部分要重点表达内圈、外圈、钢球、保持架、密封圈和顶丝孔的位置关系。虽然外观模型不必把每颗钢球都作为工程出图依据，但在三维布置中，密封罩轮廓、内圈宽度、顶丝方向和注油位置会直接影响周边护罩、链轮、带轮以及张紧机构的间隙判断。

　　安装边界方面，选型时首先关注的是轴径与两安装孔中心距，其次是座体总高、轴承中心到安装面的距离、安装孔直径以及孔位对角方向。菱形座贴装在竖直板面上时，轴承中心线理论上应与板面平行；若板面较薄，需在背面增加补强板或使用厚螺母分散压紧力，避免螺栓拉紧后板面凹陷。螺栓孔周边要留出扳手空间，不能只按孔本身画圆，还应考虑法兰螺母、弹垫以及后期拆卸时套筒的旋转范围。轴端布置带轮或链轮时，传动力方向最好落在轴承允许的承载区域内，避免主要载荷长期作用于密封薄弱方向；若设备存在冲击、频繁正反转或潮湿冲洗环境，则应在密封形式、润滑方式和表面防护上进一步校核。

　　设计思路上，这类模型更适合按参数化系列件管理。可将轴径、安装孔距、座厚、中心高、螺栓孔径和总宽建立为驱动参数，外形随规格联动，同时保留每个型号的独立配置。装配时，轴承内圈与轴采用过渡配合并由顶丝锁紧，座体与安装板之间靠螺栓固定；球面配合区域不应被油漆、焊渣或多余密封胶填满，否则会失去调心能力。三维布局阶段，还要检查轴穿过护板后的同心关系、轴承座与型材边缘的距离、润滑嘴是否被遮挡，以及密封罩与相邻联轴器是否发生干涉。

　　在输送线场景中，UCFL轴承常布置在辊筒两端，支撑胶带或链条拖动的从动辊；在农业和食品设备中，则用于毛刷轴、搅拌小轴、风机叶轮轴和张紧轮支架。它的优势是结构紧凑、安装直观、互换性强，对机架加工精度有一定容忍度；但它不能替代重载剖分轴承座或高精度角接触支承。当轴较长、转速较高、载荷冲击明显时，仍需校核额定动载荷、极限转速、轴挠度和轴承跨距。把这些安装面、载荷方向、调心角度和维护空间在三维模型中准确表达出来，才能让该组件在设备设计阶段真正起到选型和干涉检查作用。
