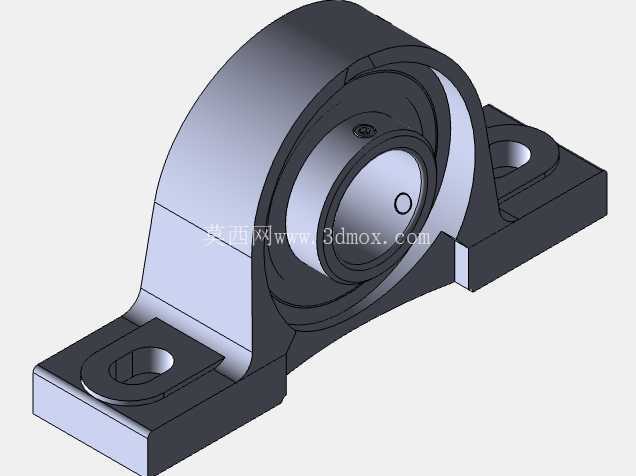

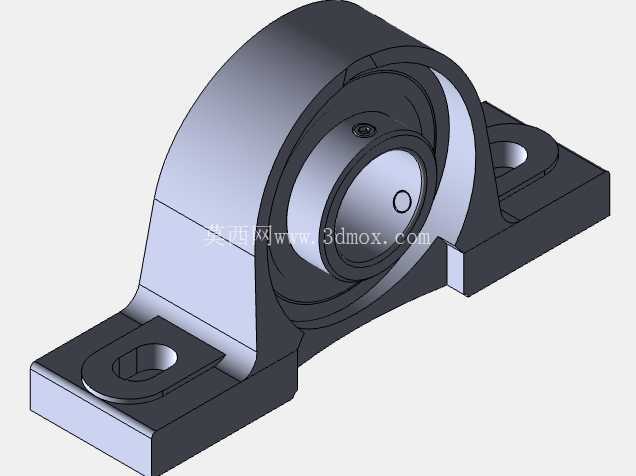

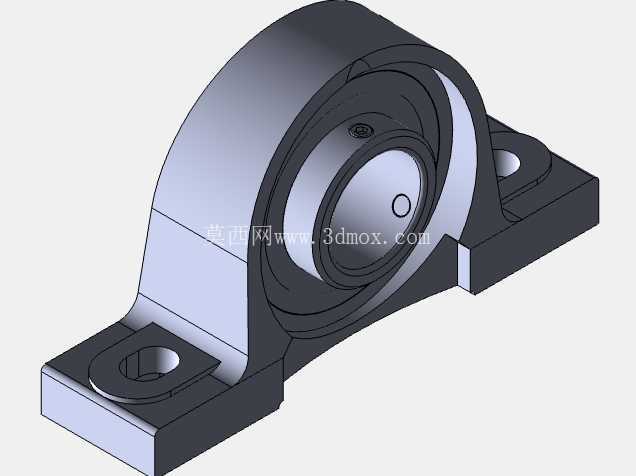

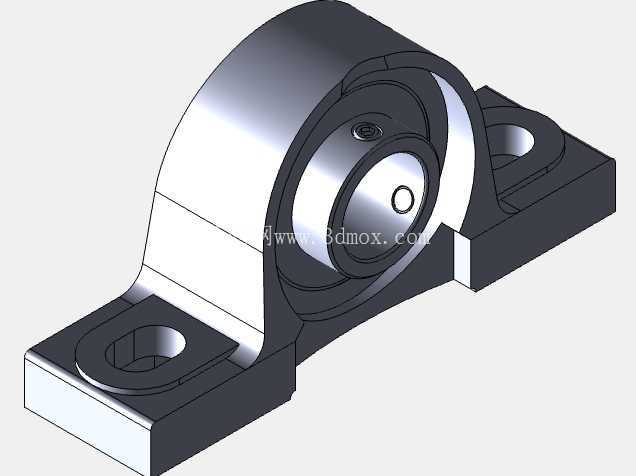

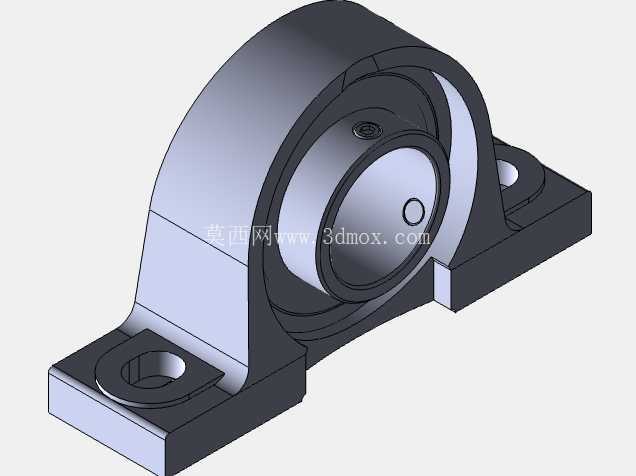

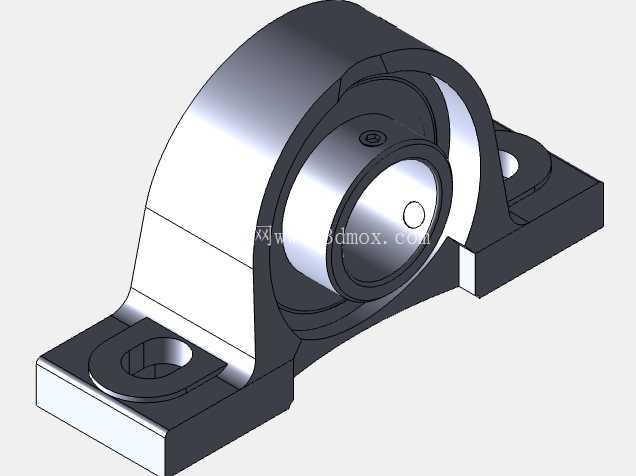

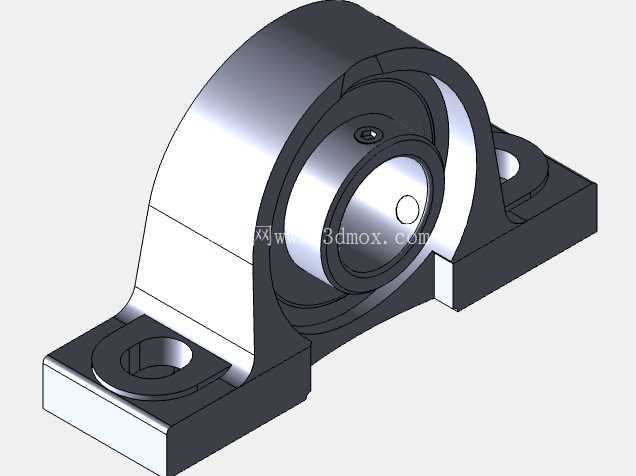

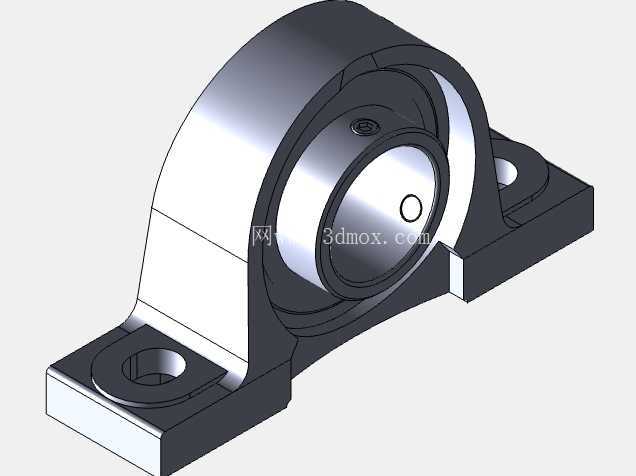

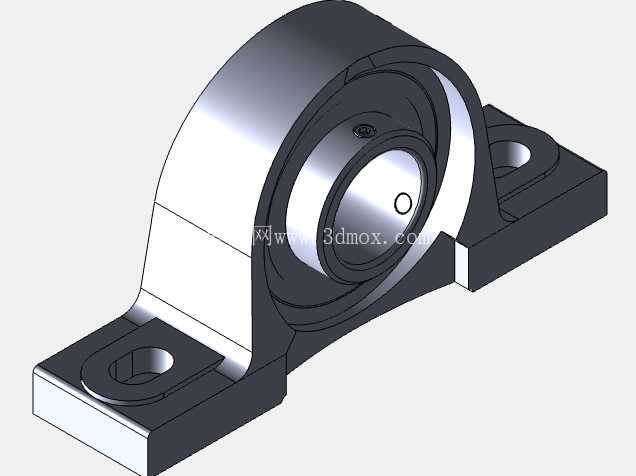

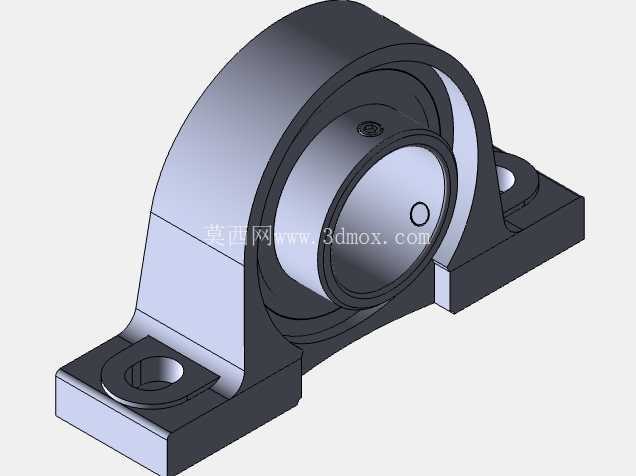

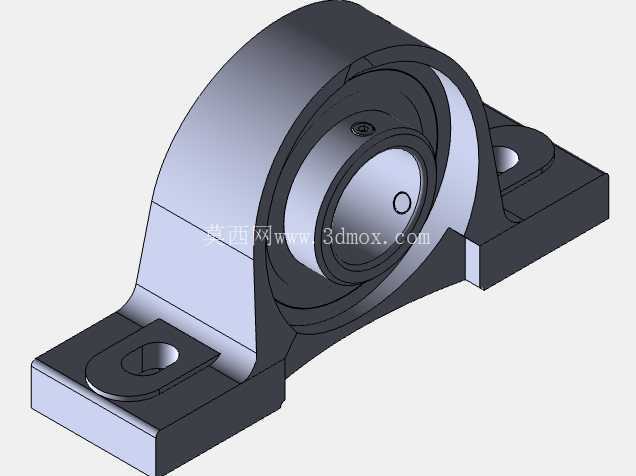

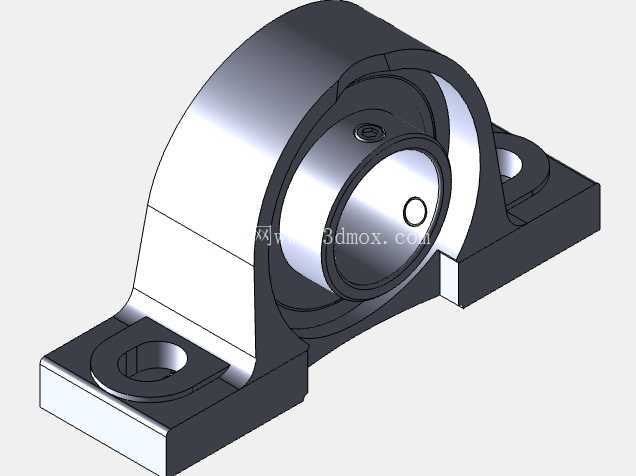

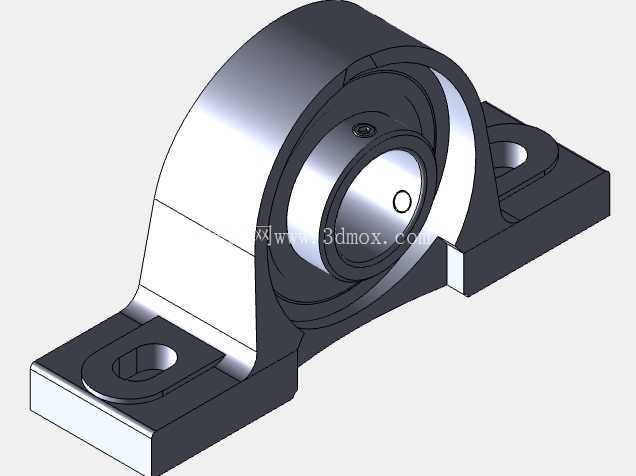

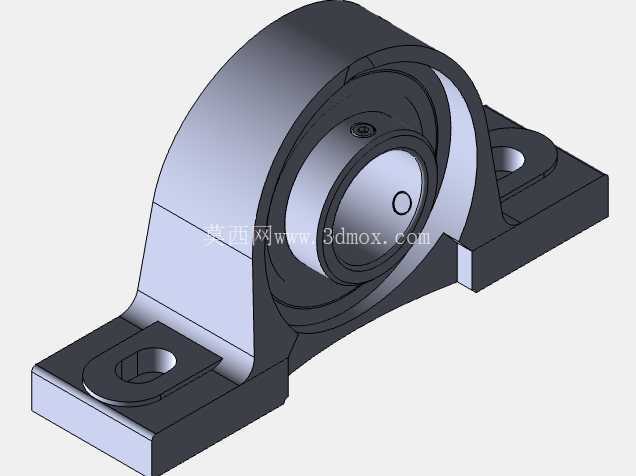

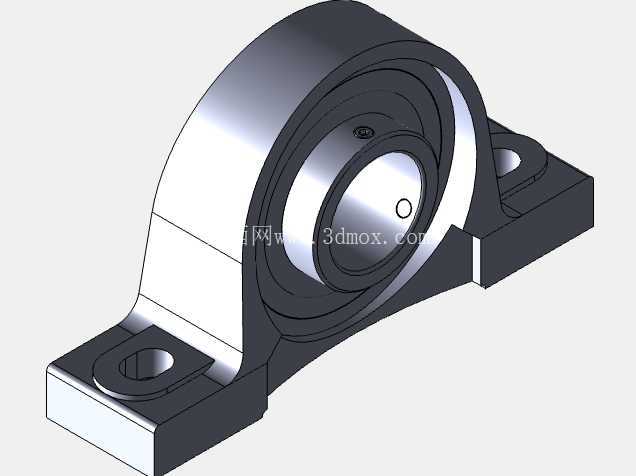

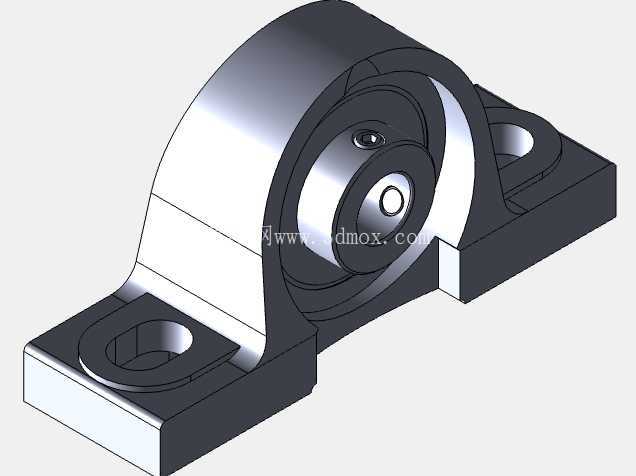

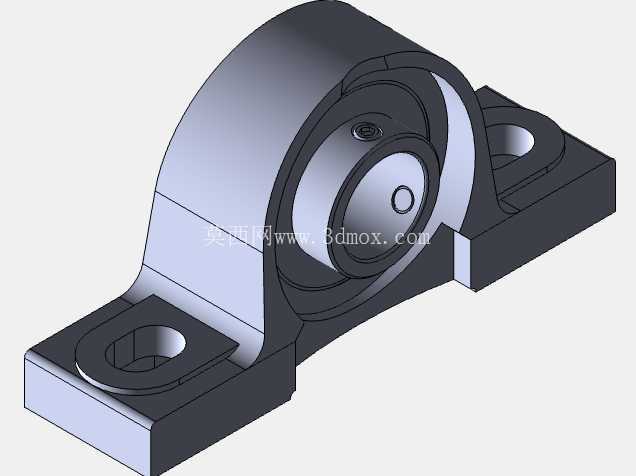

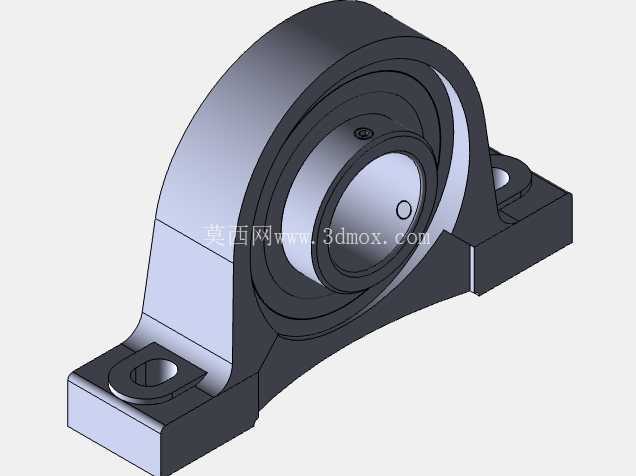

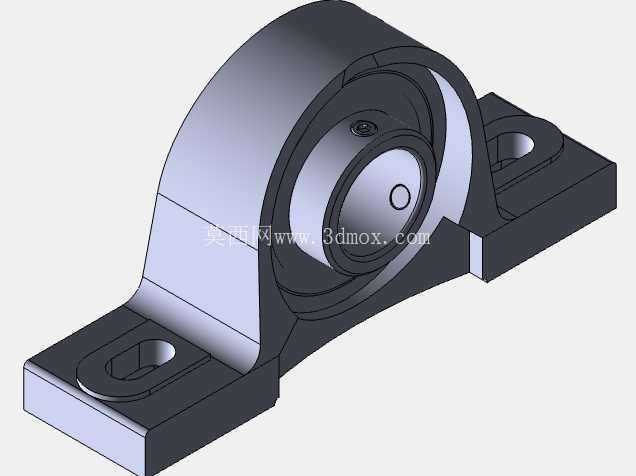

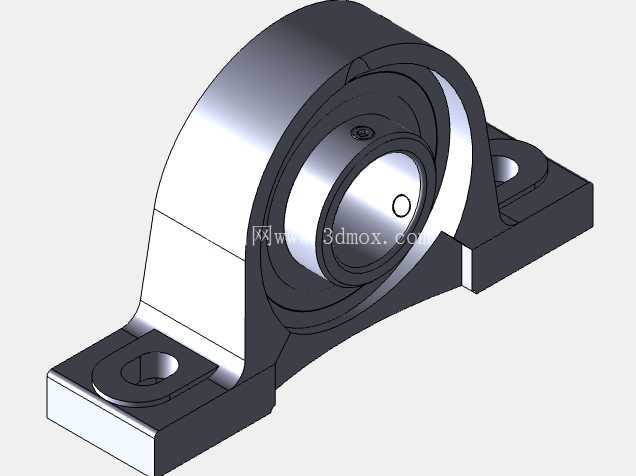

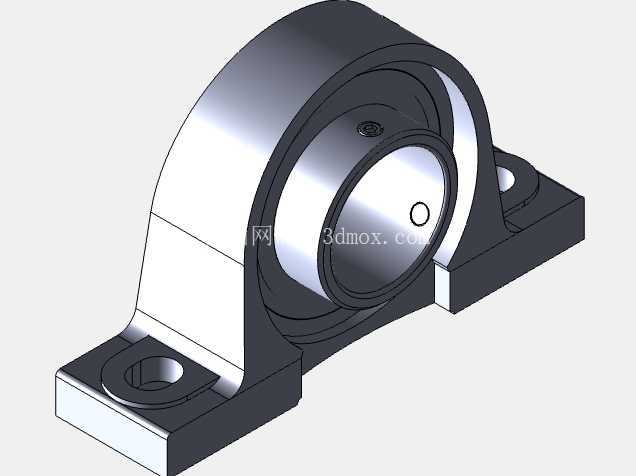

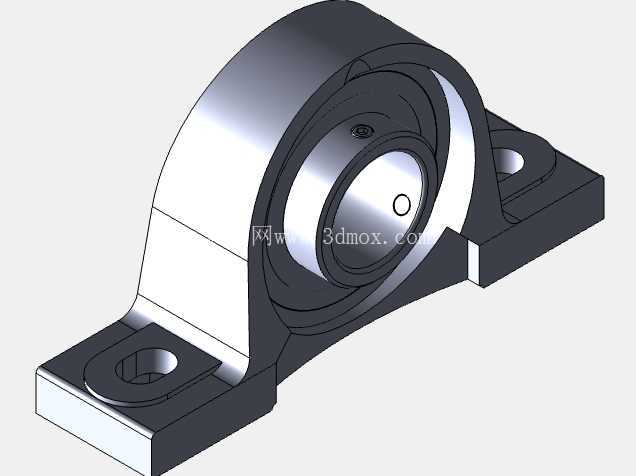

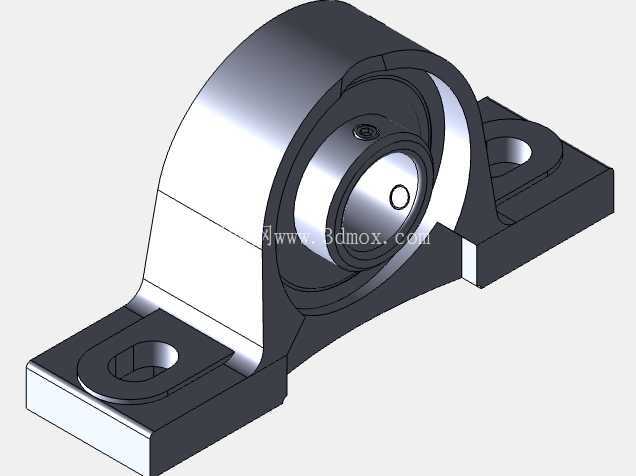

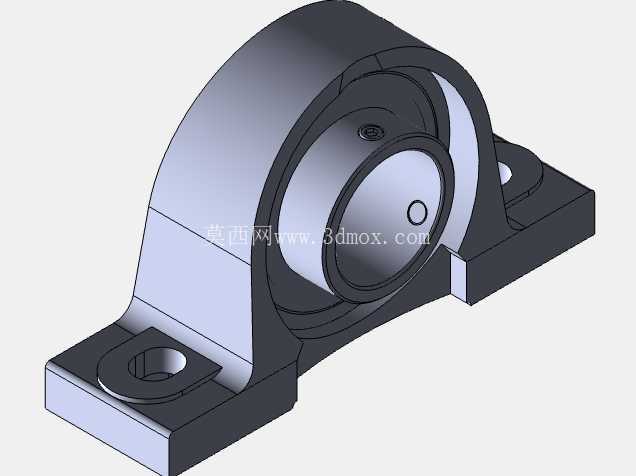

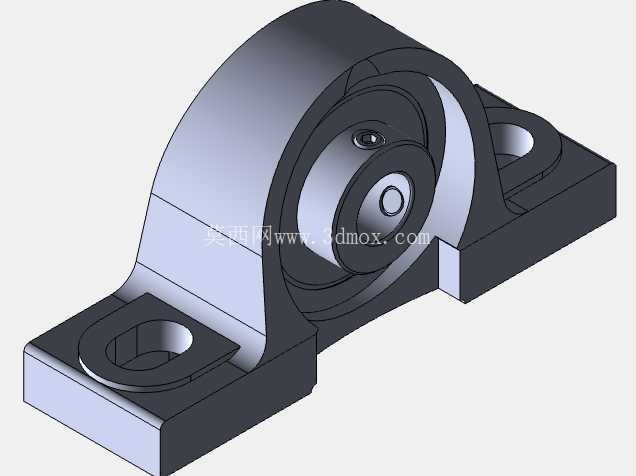

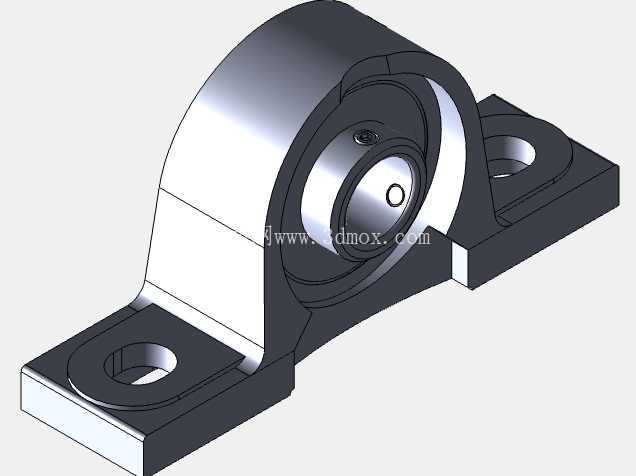

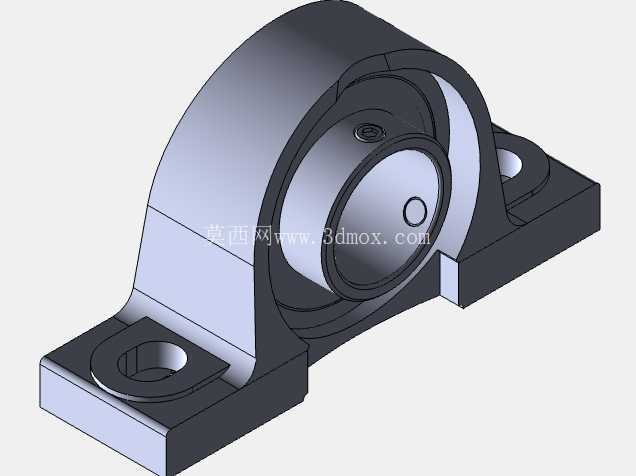

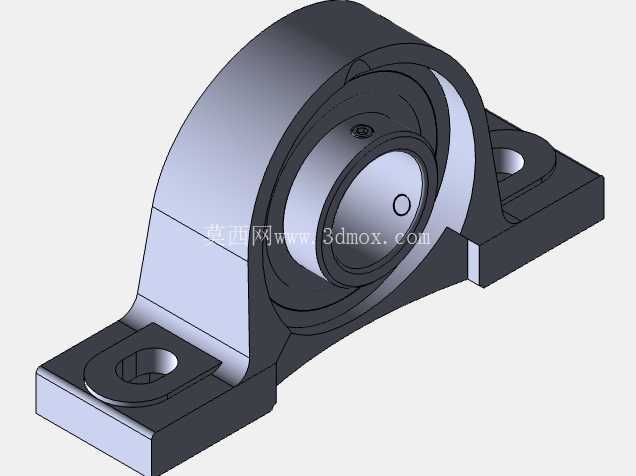

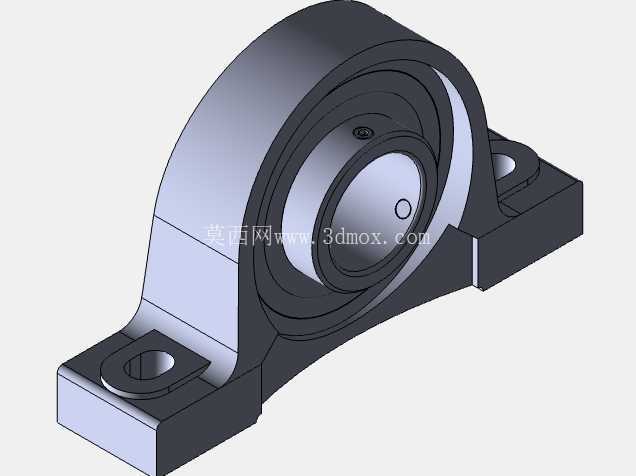

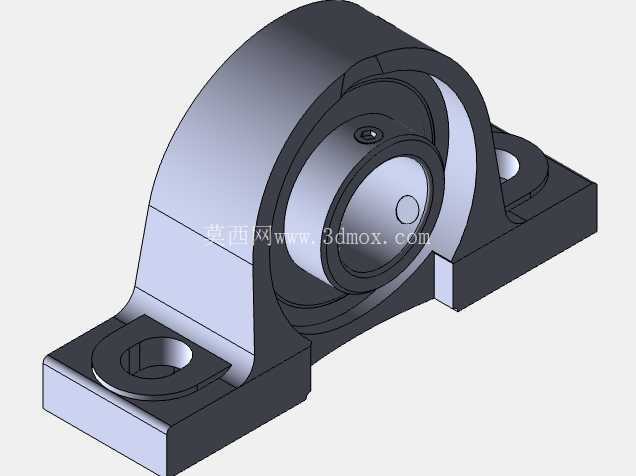

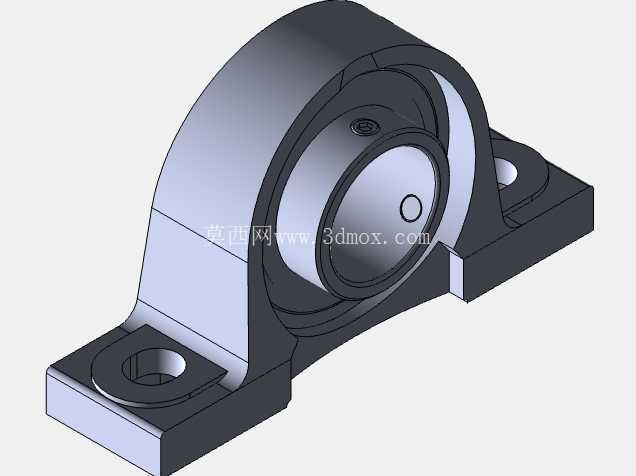

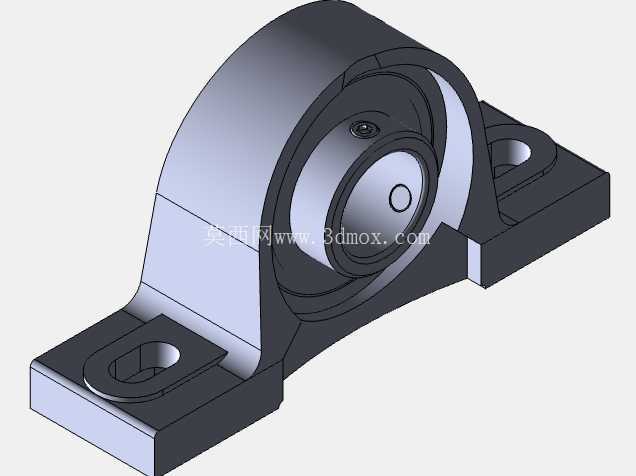

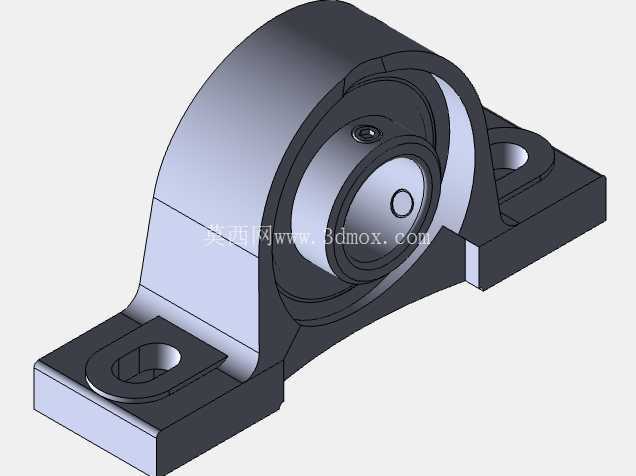

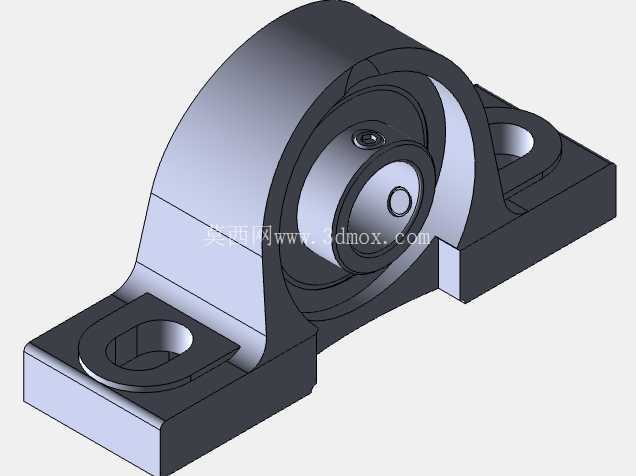

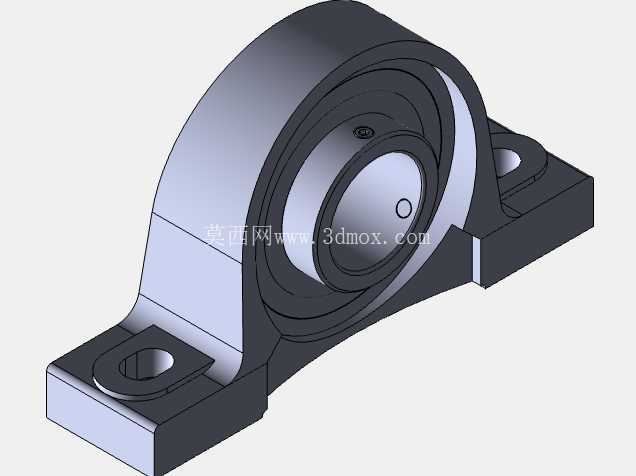

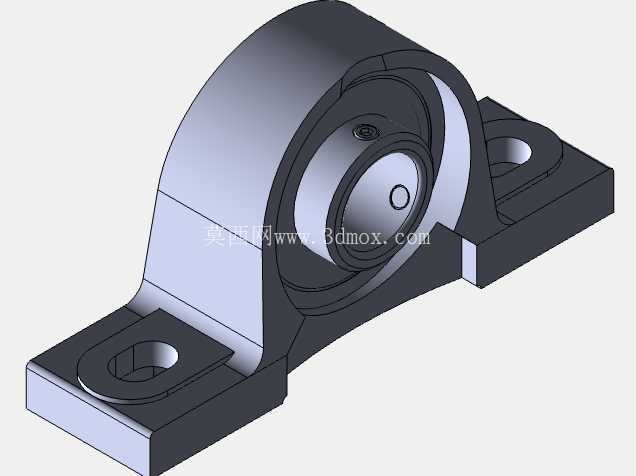

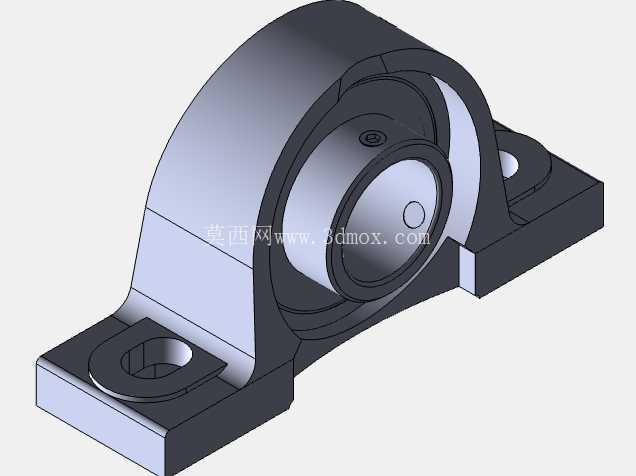

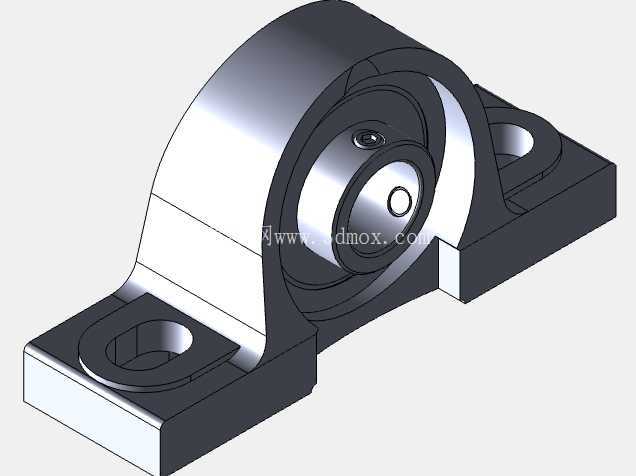

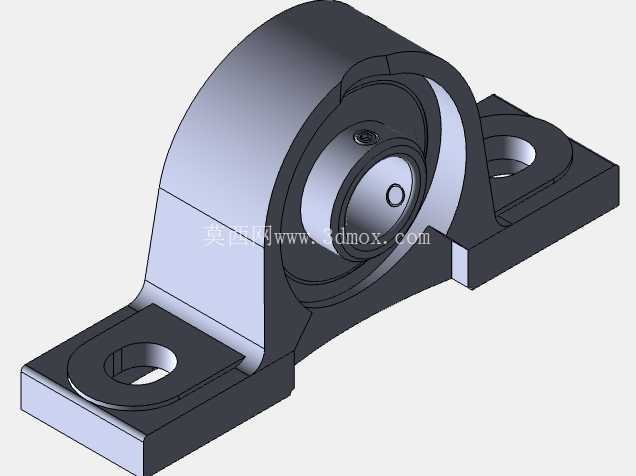

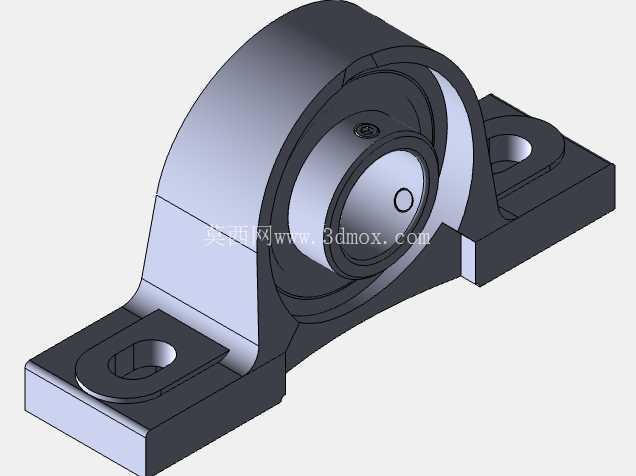

UCP系列立式带座外球面轴承组件

　　在各类输送线、轻工包装设备、小型农机以及非标自动化机架的转轴支撑环节，带立式座的外球面球轴承是出镜率极高的支撑元件，这套覆盖UCP318至UCP326全段规格的三维组件，正是针对这类长轴系多点支撑场景搭建的参数化模型库。做设备布局时，工程师最先要敲定的就是轴承座的安装边界：立式P型座采用整体铸铁铸造的底座结构，底部开出两个长条形安装腰孔，不需要在机架上加工高精度的定位止口，直接将座体贴装在槽钢或焊接机架的安装面上，穿入螺栓即可完成固定，腰孔预留的调节余量还能在同轴度找正阶段小幅调整座体位置，补偿长轴加工带来的孔位累计误差。

　　从功能特性来看，这类组件把外球面球轴承和铸造轴承座整合为一体，轴承内孔采用顶丝锁紧结构，转轴穿入内圈后拧紧两侧的紧定螺钉，就能实现轴与内圈的周向和轴向固定，装拆过程不需要复杂的热装工装，现场维护更换十分便捷。轴承外圈的外球面和轴承座的内球面形成自动调心配合，当长轴受载出现挠曲变形，或者多个支撑座的安装面存在少量平面度误差时，外圈可以在座孔内小幅摆动，自动补偿轴的偏斜角度，避免轴承内部滚道出现边缘应力集中，大幅降低多点支撑轴系的别劲卡滞风险。

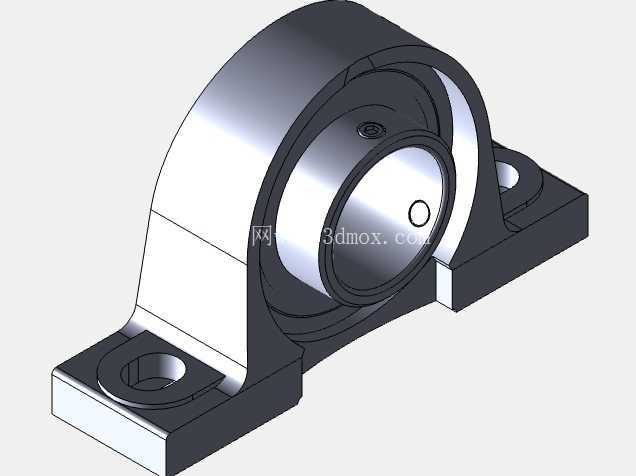

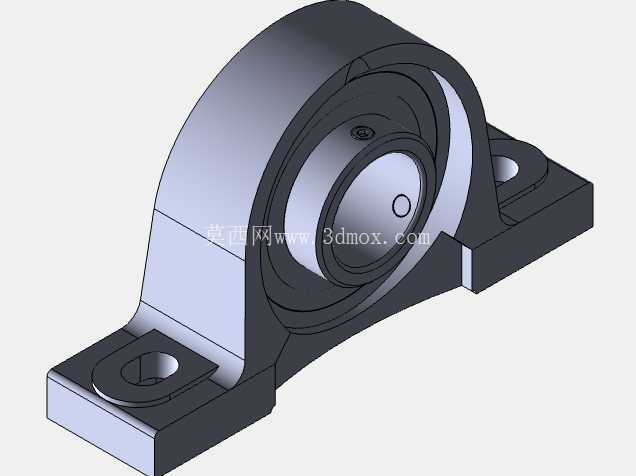

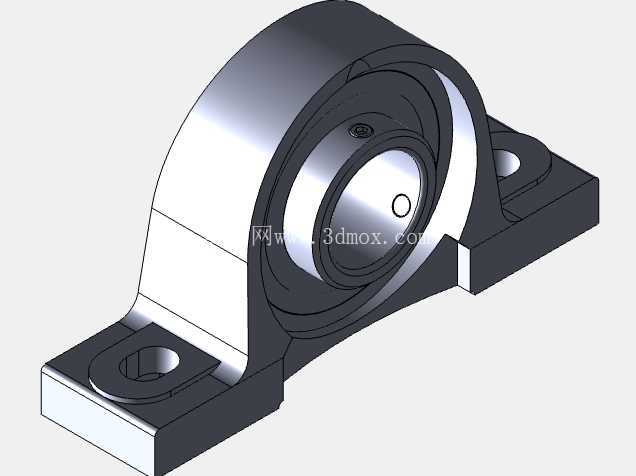

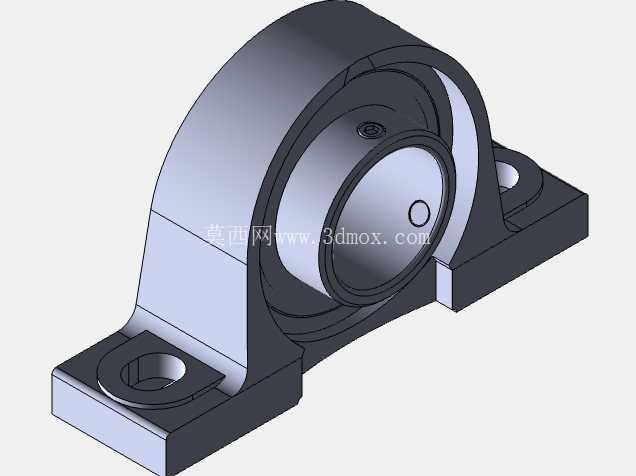

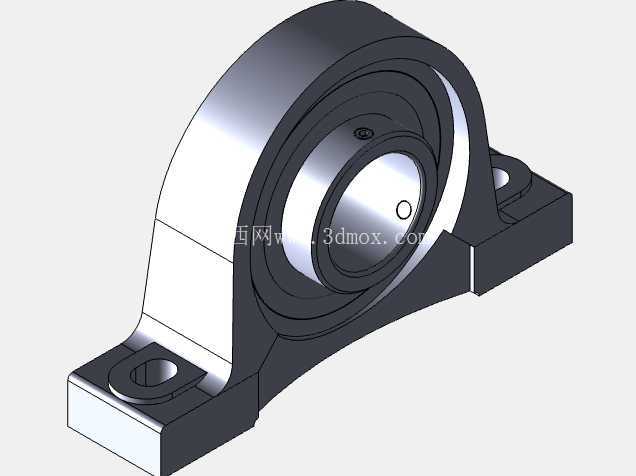

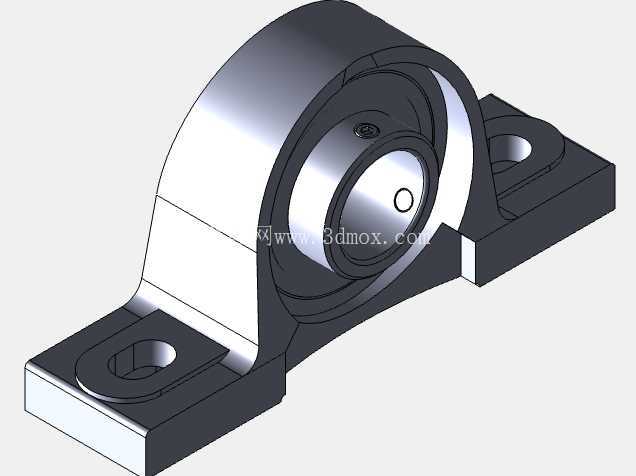

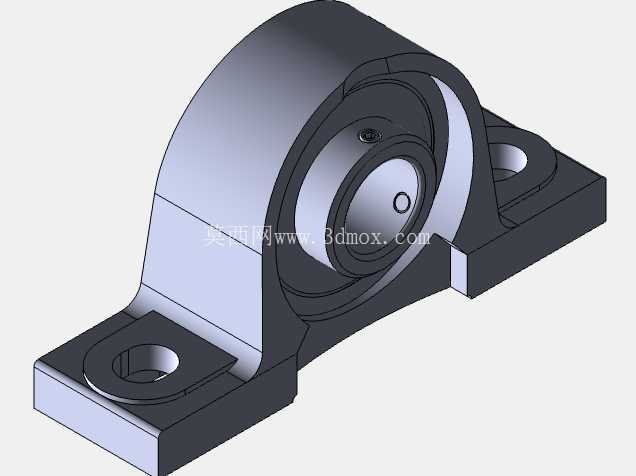

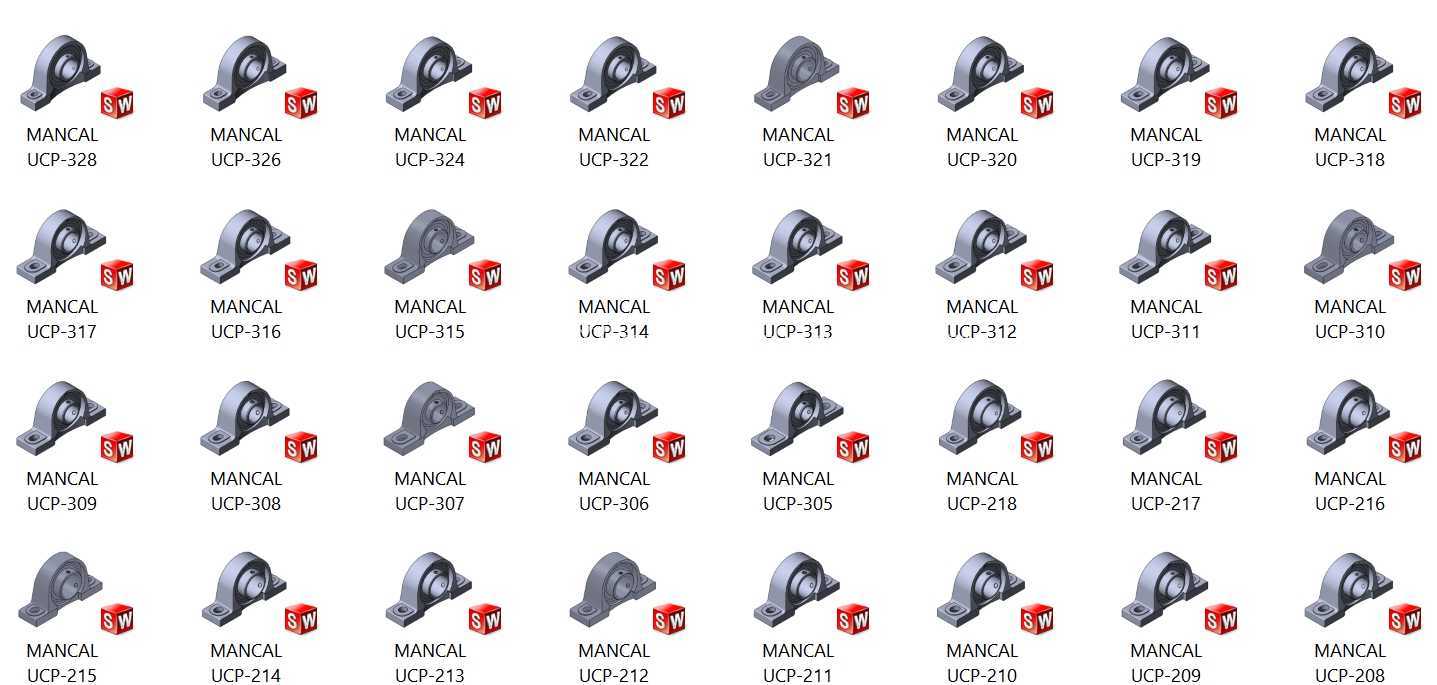

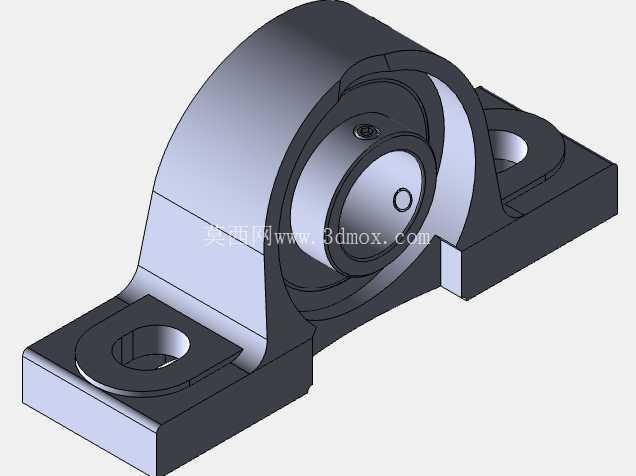

　　设计这套系列模型时，核心思路是保证全规格的装配逻辑统一，同时严格对应每一个型号的实际外形尺寸差异。从最小的UCP216到大规格UCP328，模型完整还原了座体的铸造圆角、底座厚度、安装孔中心距、轴孔中心高、轴承外圈外径以及整体长度宽度参数，不同规格之间的尺寸递进关系完全贴合实物选型逻辑：轴径越大的型号，底座的承载截面越厚，安装螺栓的规格也同步提升，轴承内部的滚珠数量和滚道宽度也随载荷等级增加。建模过程中特意保留了外球面配合的曲面特征，没有把轴承和座体做成合并的单一实体，结构工程师在做总装时可以直观查看调心球面的配合间隙，也能单独拆分出轴承内圈、外圈、滚珠、密封件、紧定螺钉以及铸造座体，核对每个子零件的结构细节。

　　实际工程应用里，这类轴承组件常被用在皮带输送机的滚筒轴支撑、斗式提升机的从动轮轴、食品加工流水线的传动轴、小型风机的叶轮轴以及农业机械的脱粒辊轴位置。相比分体式的轴承座加普通深沟球轴承的组合，一体式UCP座的密封结构自带双层防尘密封圈，能够阻挡粉尘、纤维碎屑和少量飞溅的水汽进入轴承内部，在木工车间、粮食加工、矿山给料这类多尘工况下，不用额外加装复杂的密封防护装置，就能获得更长的维护周期。选型阶段工程师可以直接调取对应规格的三维模型，在布局阶段把座体的底座轮廓、安装孔位置、轴中心高度全部导入机架设计文件，提前核对安装螺栓的操作空间，避免出现座体和机架筋板干涉、扳手无法伸入拧紧螺栓的问题。同时模型还原了轴承注油嘴的结构位置，运维人员可以在设备布局阶段就规划润滑管路的走向，保证后期注脂保养时油枪能够顺畅对接注油口，不会被周边的管线或护罩遮挡。整套系列模型覆盖了常用的中等载荷轴径区间，不管是做标准设备的系列化衍生设计，还是非标专机的快速选型搭库，都能直接调用匹配规格，省去逐个测绘建模的重复工作量，也能避免自行建模时尺寸偏差导致的安装干涉问题。
