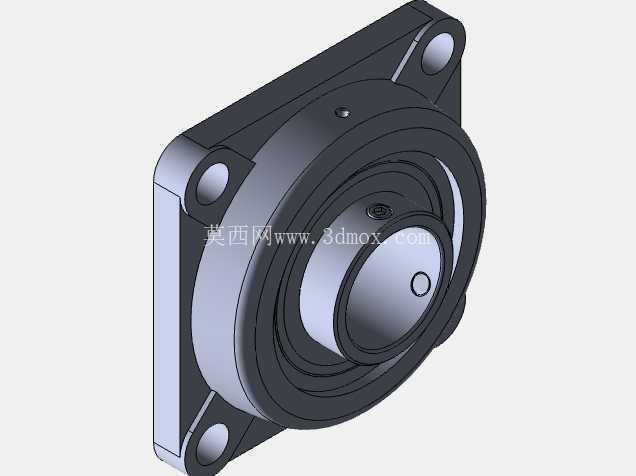

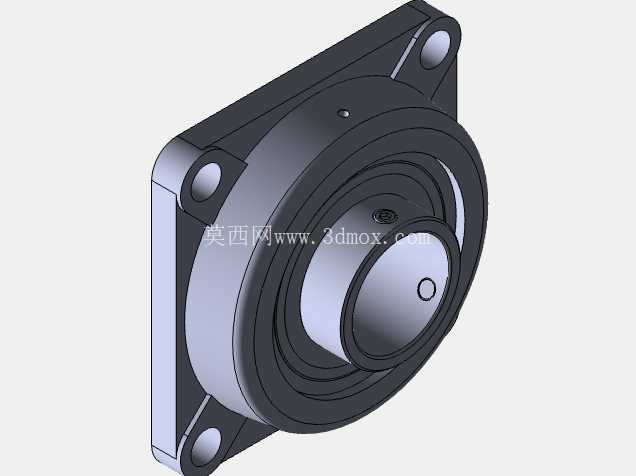

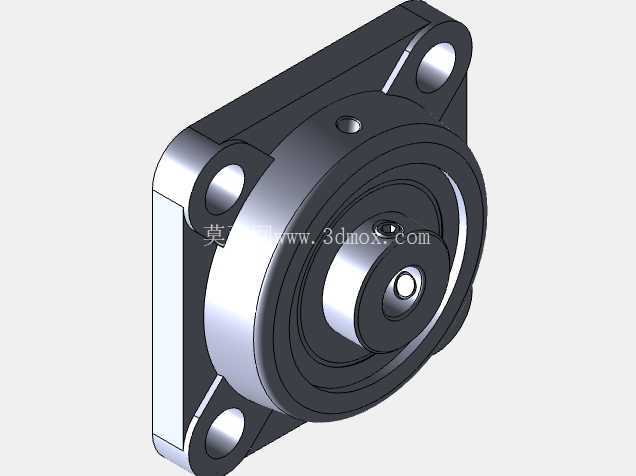

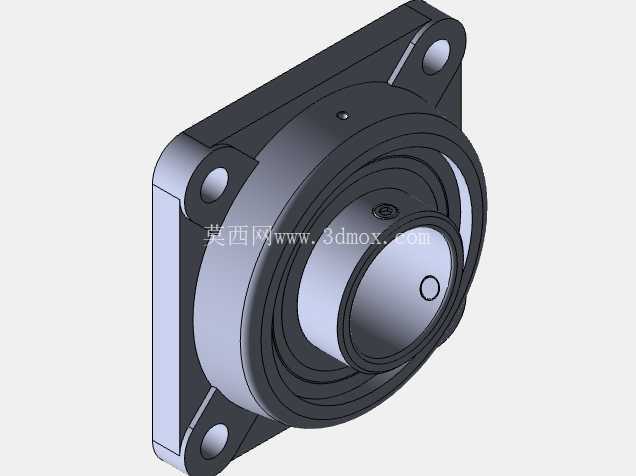

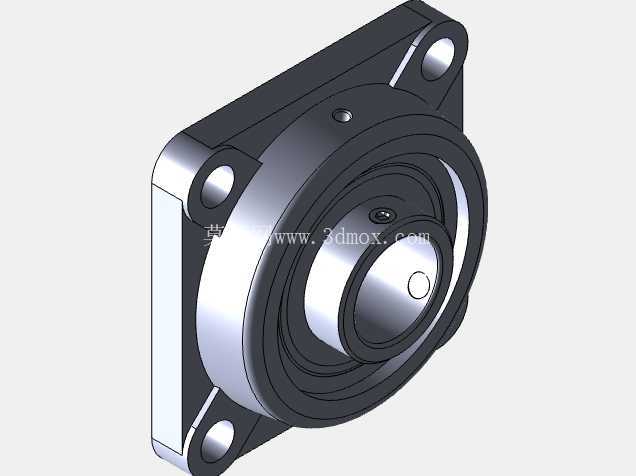

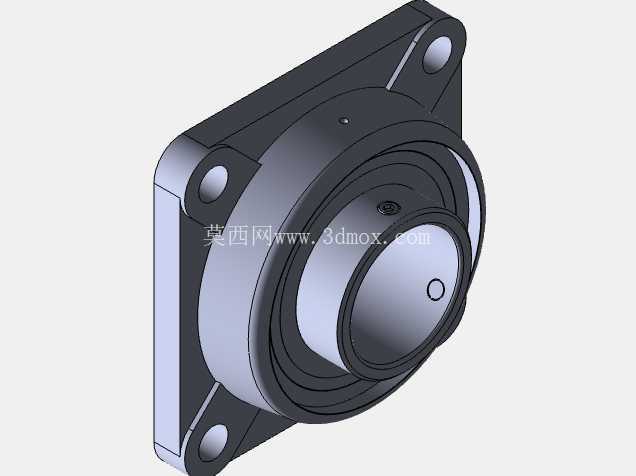

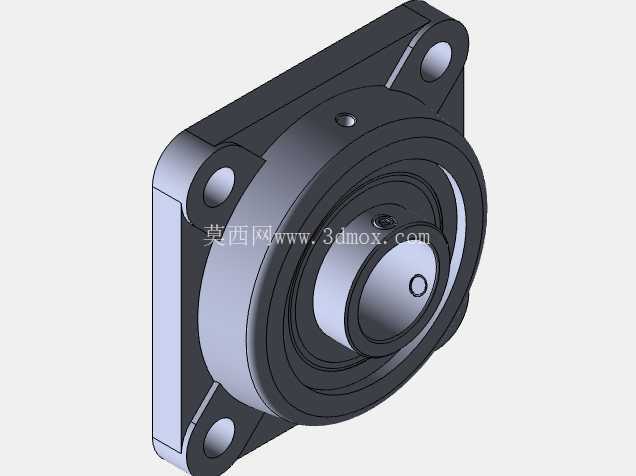

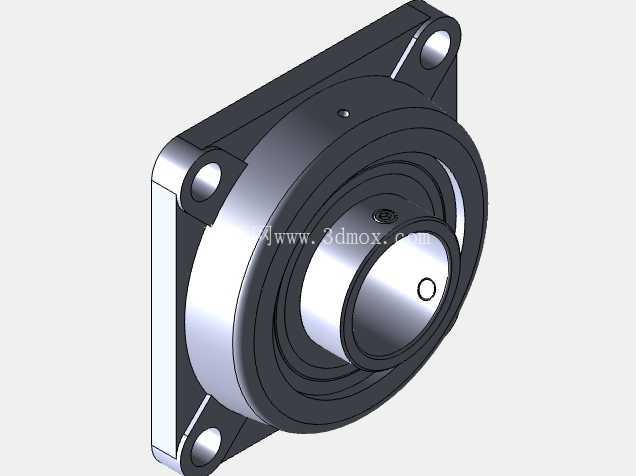

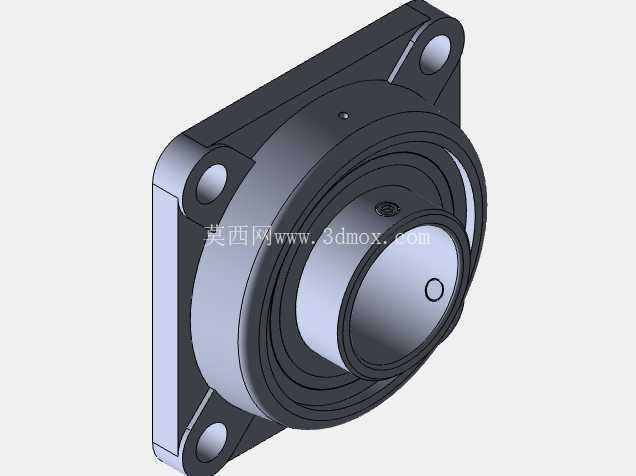

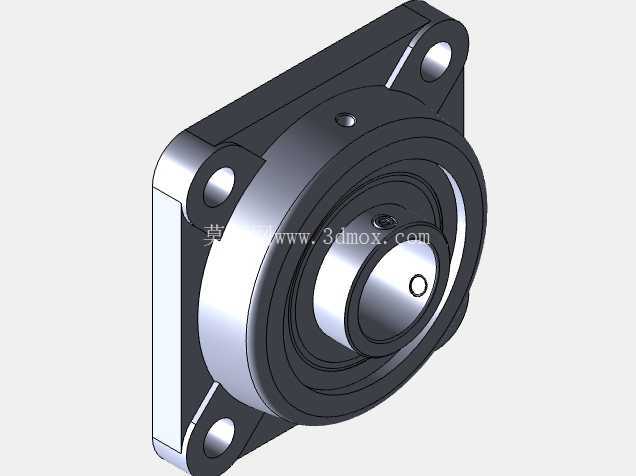

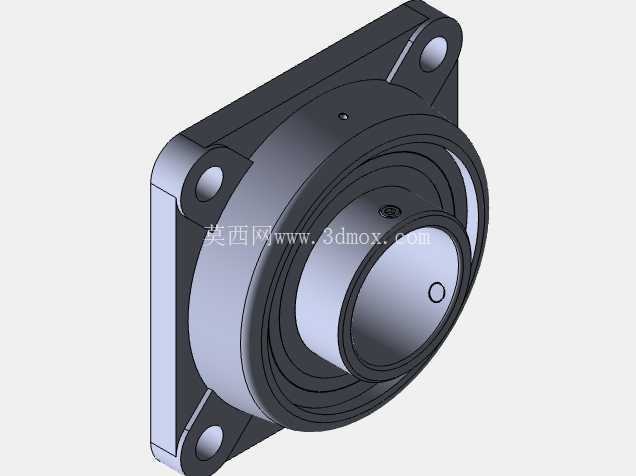

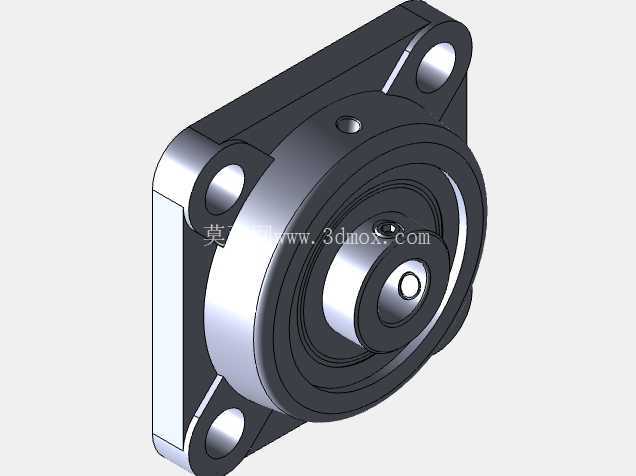

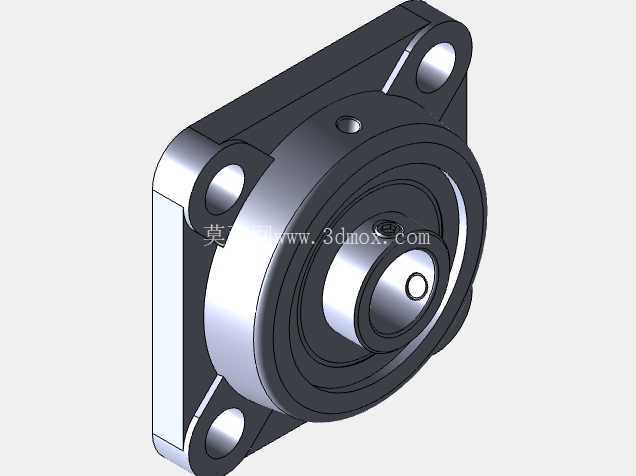

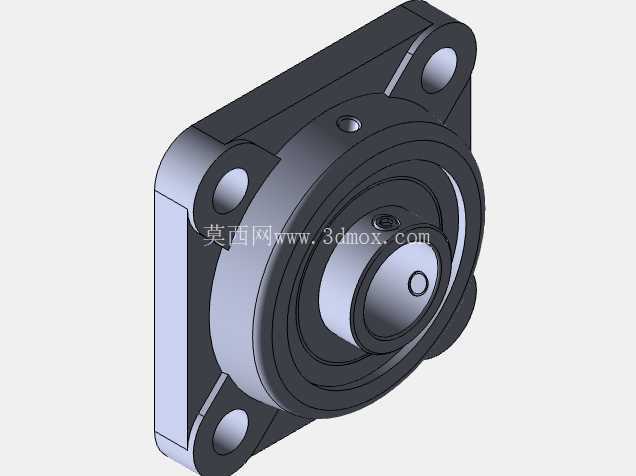

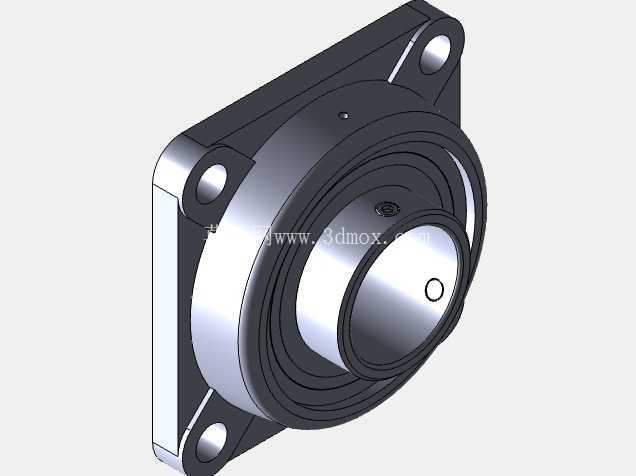

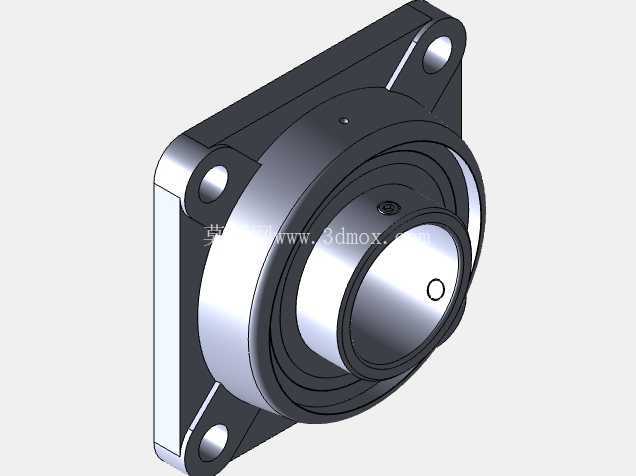

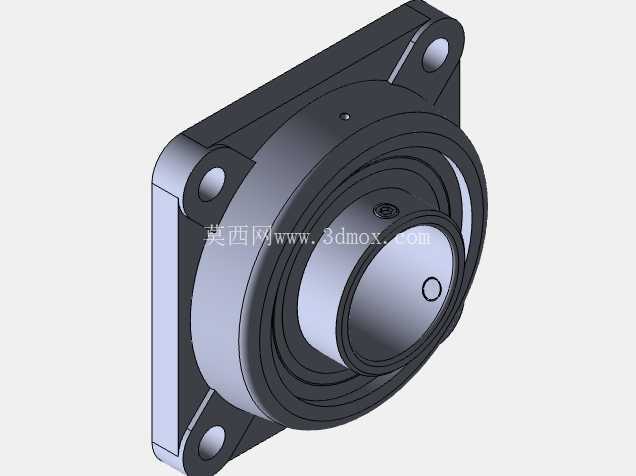

UCF方形外球面带座滚珠轴承组件

　　方形法兰外球面带座轴承在输送线、轻工包装设备、农业机械以及小型自动化专机里使用频率很高，这类零件看似结构简单，却直接决定转轴的回转精度、维护便利性和机架装配效率。UCF系列采用整体铸造方形座体，四个角部布置通孔，安装时可以从机架外侧直接穿入螺栓锁紧，相比立式枕形座，它更适合贴装在垂直墙板、设备侧板或型材框架端面，受力接触面平整，螺栓分布对称，倾覆力矩下的支撑稳定性较好。

　　从结构组成看，该组件由铸造轴承座、外球面滚珠轴承内芯、锁紧装置和密封结构构成。轴承内圈通常比普通深沟球轴承更宽，内孔一侧带有顶丝或偏心套锁紧结构，轴穿入后可通过紧固件与轴形成周向固定；外圈外圆为球面，与座体内球面配合，能够在一定范围内自动调心。实际装配中，焊接机架、型材框架或长轴加工难免存在同轴度偏差，球面副可以补偿轴的挠曲和孔位误差，避免轴承在偏载状态下出现早期点蚀。

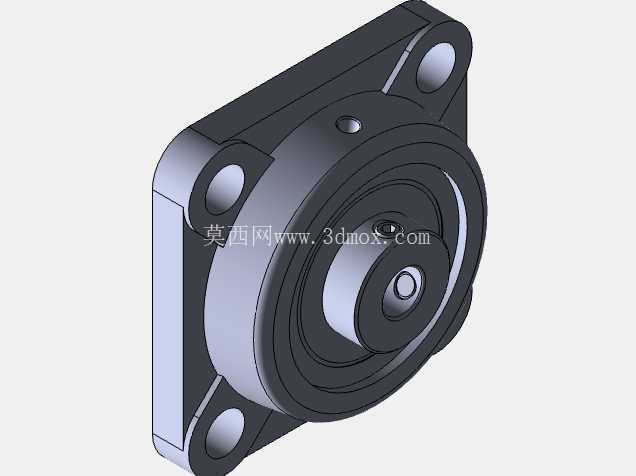

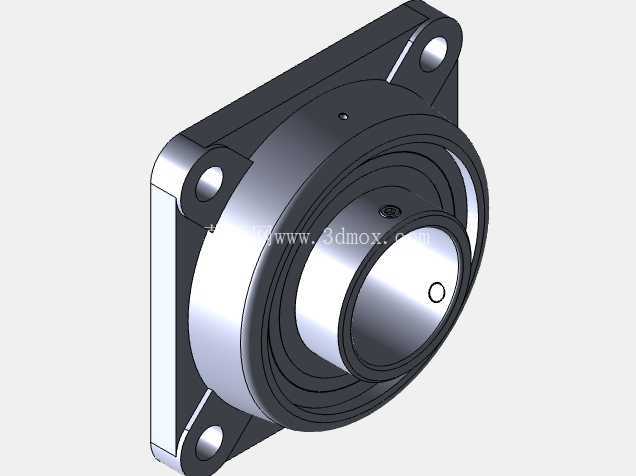

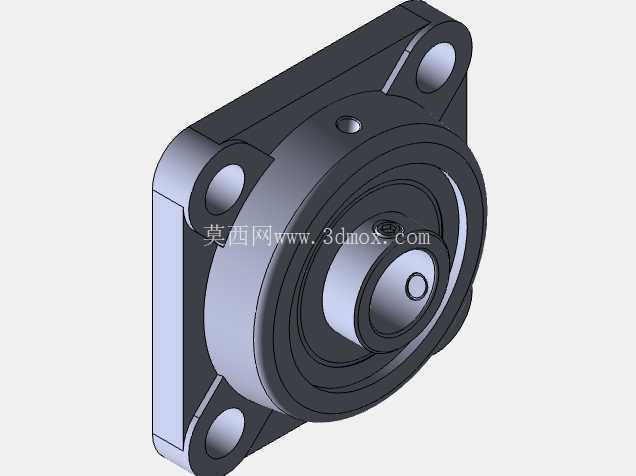

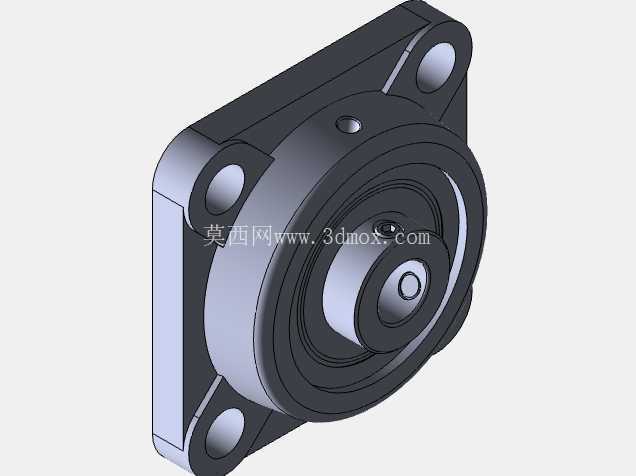

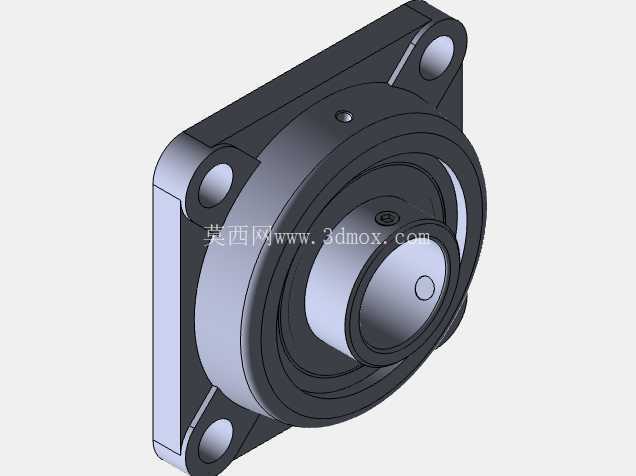

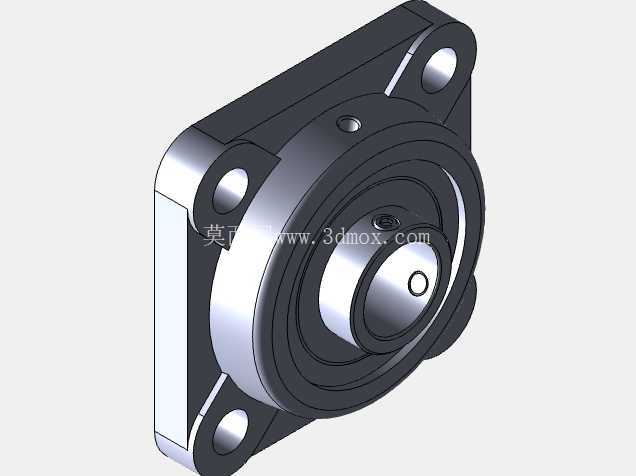

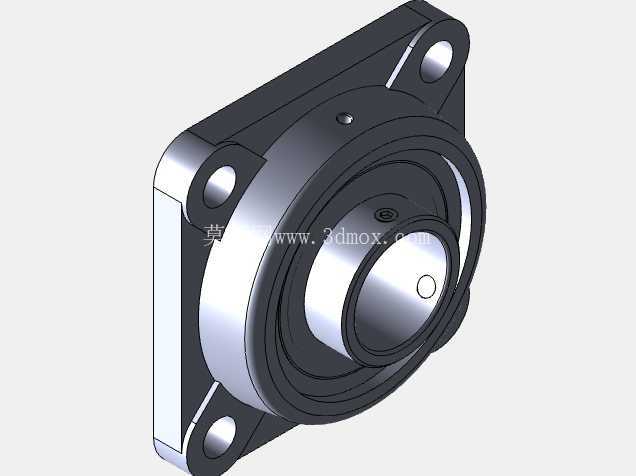

　　座体外形以方形法兰为主体，四角设置沉孔或通孔，中心为容纳轴承外圈的圆筒腔，背面与安装面贴合，正面保留轴承装入和润滑维护空间。建模时需要重点控制几个边界：一是方形座的总长、总宽和总厚，它决定墙板上所需的平面区域；二是四个安装孔的孔距、孔径和倒角位置，孔距误差会直接造成现场无法对位；三是中心轴承孔轴线与安装贴合面的垂直度，若该基准关系不正确，轴系运转时会产生附加弯矩；四是轴承内孔直径、内圈宽度、顶丝位置以及外圈球面半径，这些尺寸影响轴径匹配和轴承芯替换。

　　选型过程中，工程人员通常先按轴径确定轴承型号，再结合载荷方向、转速和工作环境核对座体形式。UCF方形座常用于径向载荷为主、同时存在少量轴向约束的部位，例如输送带滚筒两端、搅拌器支撑轴、风机传动轴和张紧机构。方形法兰的四个固定点使轴承在两个正交方向上都有较好的抗翻转能力，在空间受限、无法加工长形安装槽的墙板上尤为方便。若设备需要频繁清洗或存在粉尘，带密封盖的外球面轴承芯可以减少污染物进入滚道；若工作温度较高，则要关注座体材料、润滑脂适用范围以及轴承内部游隙。

　　三维建模时，不宜只把它当作单一标准件处理。完整组件应体现座体铸造圆角、加强过渡、螺栓孔沉台、轴承外圈与座孔的装配关系、内圈顶丝孔、密封圈以及注油结构。外球面配合属于功能配合面，模型中应保留球面轮廓和座腔之间的相对位置，便于在总装中检查调心角度。轴承内孔与轴的配合、座体背面与机架面的贴合、螺栓头与沉孔之间的间隙，都需要在装配层级里明确，否则干涉检查容易漏掉现场安装问题。

　　在设备布局阶段，带座轴承的位置往往还要结合轴端零件综合考虑。链轮、带轮、联轴器或滚筒端盖靠近轴承时，内圈锁紧螺钉的操作空间不能被遮挡；方形座外侧也应留出扳手空间，便于紧固四角螺栓。若多根轴平行布置，座体外形边界会影响墙板孔间距和维护通道，因此在概念设计阶段就把轴承座外形、孔距和中心高纳入机架草图，比后期返工更有效。

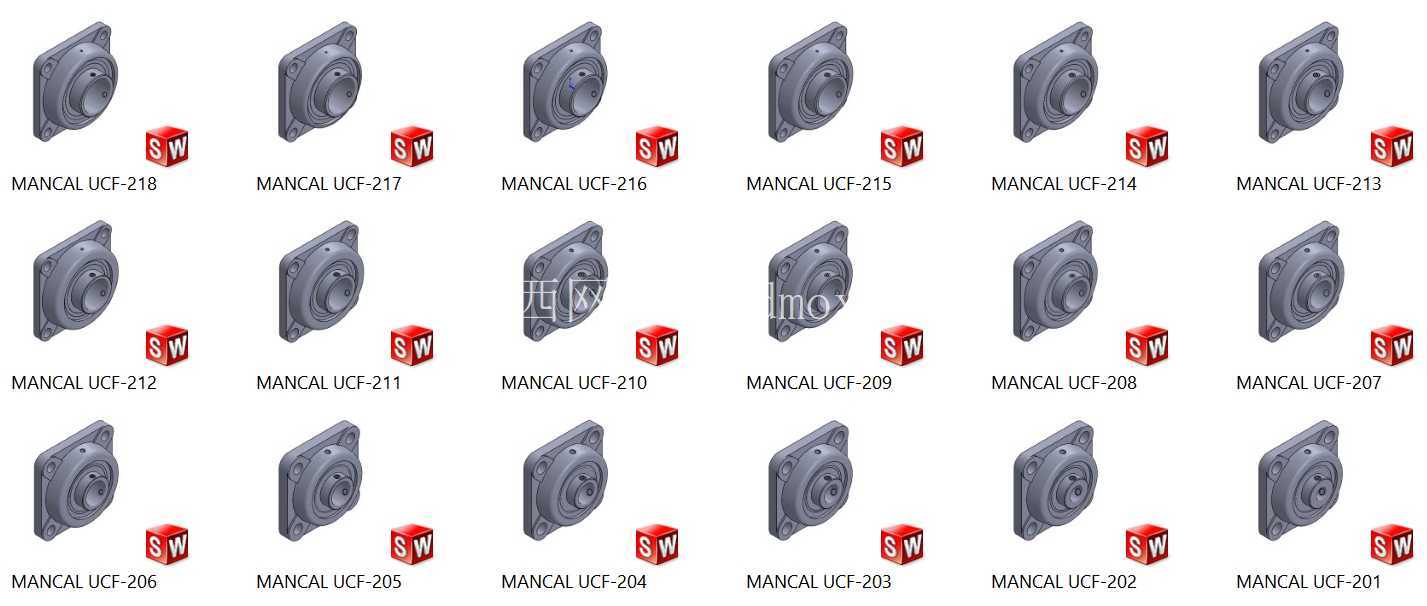

　　该系列覆盖多种规格，外形随轴径增大而变化，座体厚度、法兰边长和螺栓孔径也相应增加。用于轻载输送时，较小规格可直接安装在薄板或铝型材连接板上；用于重载搅拌或破碎辅助设备时，则应增加背板厚度或焊接加强筋，以避免座体周围板面变形。滚珠轴承芯承担回转支撑，铸造座体负责把载荷传递到机架，二者通过球面配合兼顾定位与调心，这种结构把标准轴承的通用性和法兰安装的便捷性结合在一起，适合在各类通用机械轴系中作为模块化支撑单元使用。
