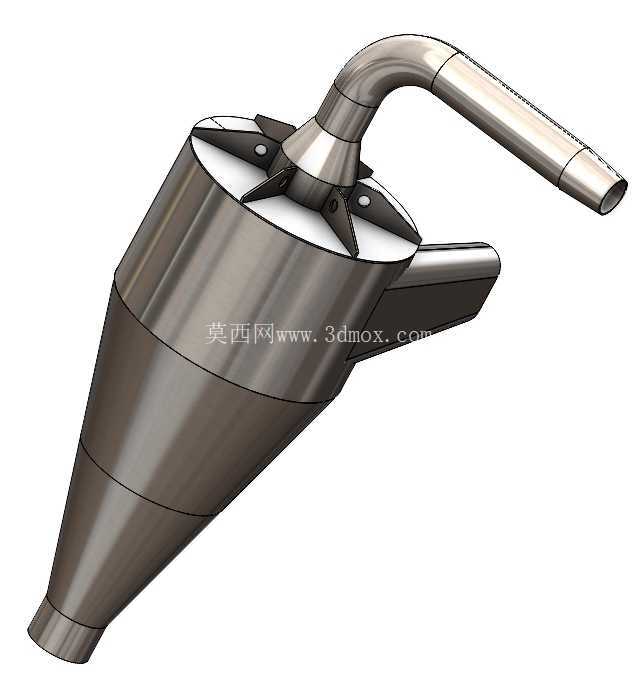

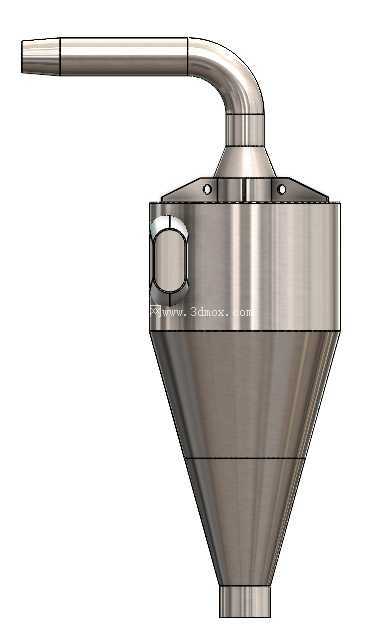

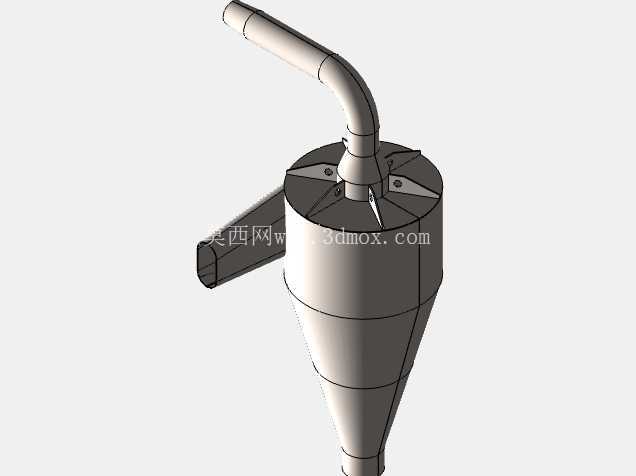

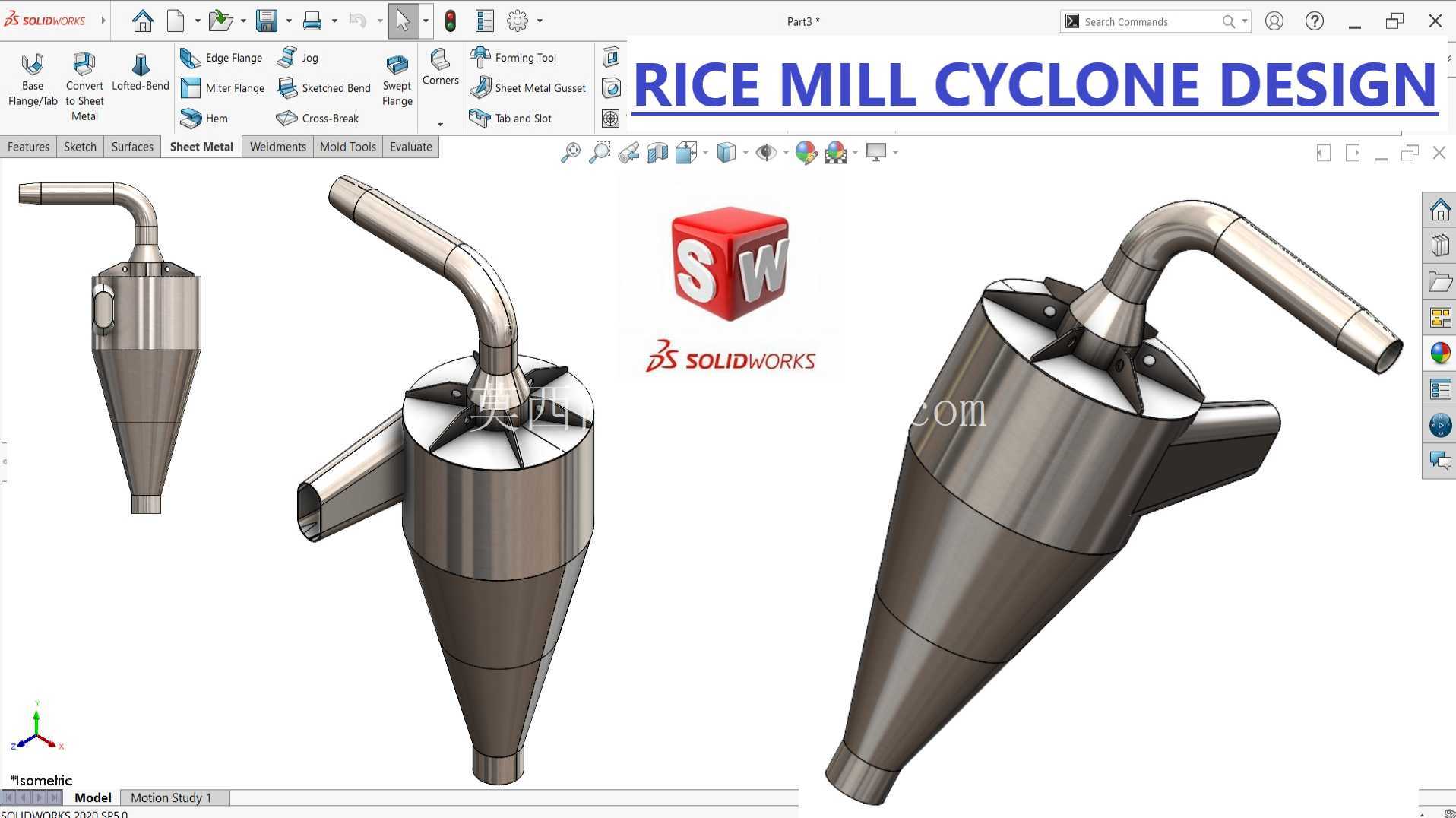

工业用离心式旋流气固分离装置结构

项目分类:过滤器 发布时间:2024-11-25 ID:808472
  • 工业用离心式旋流气固分离装置结构
  • 工业用离心式旋流气固分离装置结构
  • 工业用离心式旋流气固分离装置结构
  • 工业用离心式旋流气固分离装置结构

  该旋流分离装置主要应用于工业粉体输送末端气固分离、车间局部除尘预处理、小型气力输送系统物料回收场景,在木工加工边角料收集、金属切削粉尘预处理、粮食加工轻杂分离工况下可作为一级分离单元使用,无需更换滤材即可完成大部分固相颗粒的捕集,大幅降低后端过滤单元的负荷。设备核心功能依托离心沉降原理实现,含尘气流从筒体上部切向入口进入后,沿筒壁形成高速旋转的外旋流,固相颗粒在离心力作用下被抛向筒体内壁,沿壁面滑落至下部锥段汇集后从底流口排出,净化后的气流形成内旋流从顶部弯管出口引出,整套结构无运动部件,运行过程无额外易损件消耗,维护成本远低于同处理风量的滤筒式除尘设备。

  从结构设计逻辑来看,筒体段直径直接决定设备的处理风量与临界分离粒径,本次设计的筒体段长径比控制在2.3:1,锥段锥角设置为14度,避免锥角过大导致壁面颗粒二次扬起,同时兼顾设备整体高度控制,适配厂房层高受限的安装场景;顶部出口的弯管采用大曲率半径设计,曲率半径为出口管径的2.5倍,降低出口段的气流阻力损失,减少内旋流的扰动。切向入口采用矩形截面设计,入口宽高比为1:2.2,入口流速控制在14-18m/s区间,既保证足够的离心力场强度实现细颗粒捕集,又避免流速过高导致壁面磨损加剧。

  安装边界方面,设备整体采用上侧进风、顶部出风、底部排料的布局,筒体上部设置三个均匀分布的安装支耳,支耳上预留φ12的安装孔,可直接通过螺栓固定在支架或者设备仓顶,安装时需保证筒体轴线垂直于水平面,倾斜角度不得超过3度,否则会导致旋流场偏移,降低分离效率;底部排料口需搭配关风器或者卸料阀使用,保证排料过程的密封性,避免外部空气漏入锥段破坏内部旋流场。设备进出口均采用标准圆形接口,入口管径与出口管径保持一致,可直接对接同管径的通风管道,无需额外做变径处理,减少现场安装的加工工作量。

  针对不同工况的适配性,该结构可根据处理介质的特性调整壁厚,处理磨损性较强的金属切削粉尘、矿粉时,可在筒体内壁增加耐磨衬层,处理粮食、塑料粒子等磨损性较低的物料时,采用普通碳钢壁厚即可满足使用需求;结构设计时预留了足够的强度余量,筒体段可承受±3kPa的工作压力,适配常规低压气力输送与通风除尘系统的压力范围,不会出现筒体吸瘪或者焊缝开裂的问题。在流道设计上,入口与筒体的衔接处做了顺滑过渡处理,避免直角结构造成的局部涡流,降低设备的整体运行阻力,在额定处理风量下,设备阻力约为800-1100Pa,可适配常规中压离心风机的压头范围,无需选用高压风机即可带动设备运行。锥段下部设计了短直段排料口,避免排料口处气流卷吸已分离的颗粒,提升细颗粒的捕集效率,对于10μm以上的固相颗粒,分离效率可达92%以上,可满足大部分工业场景的一级分离要求。
