两级处理RO反渗透水处理设备结构

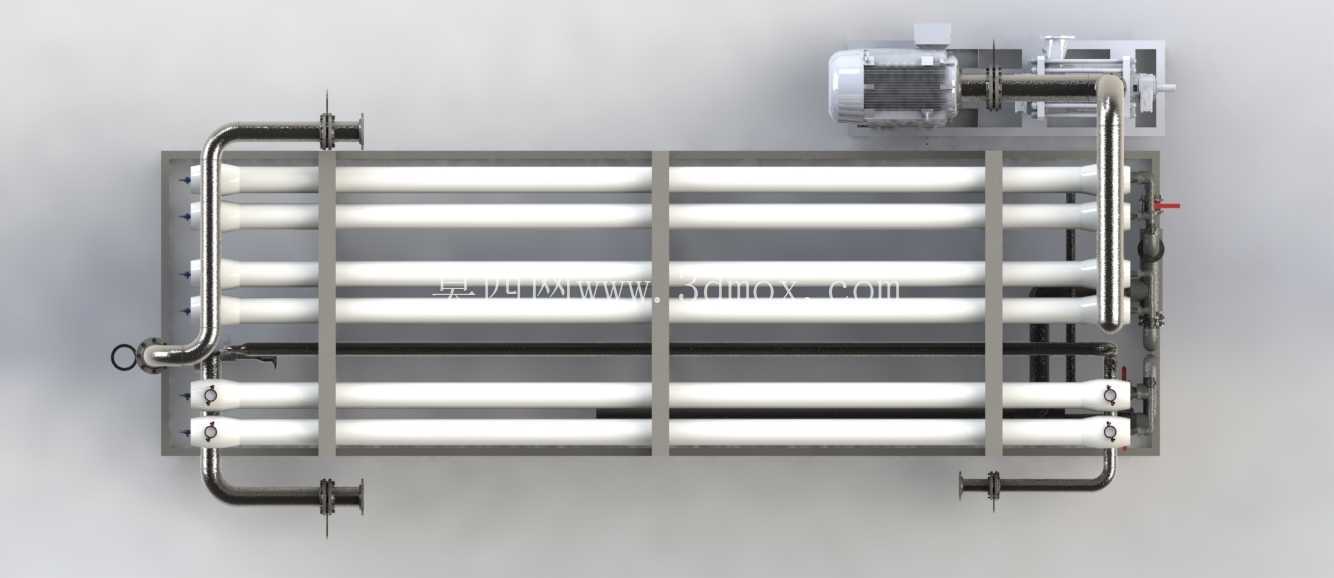

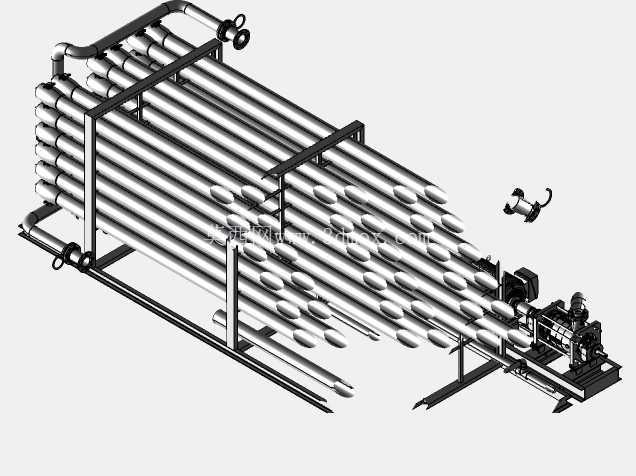

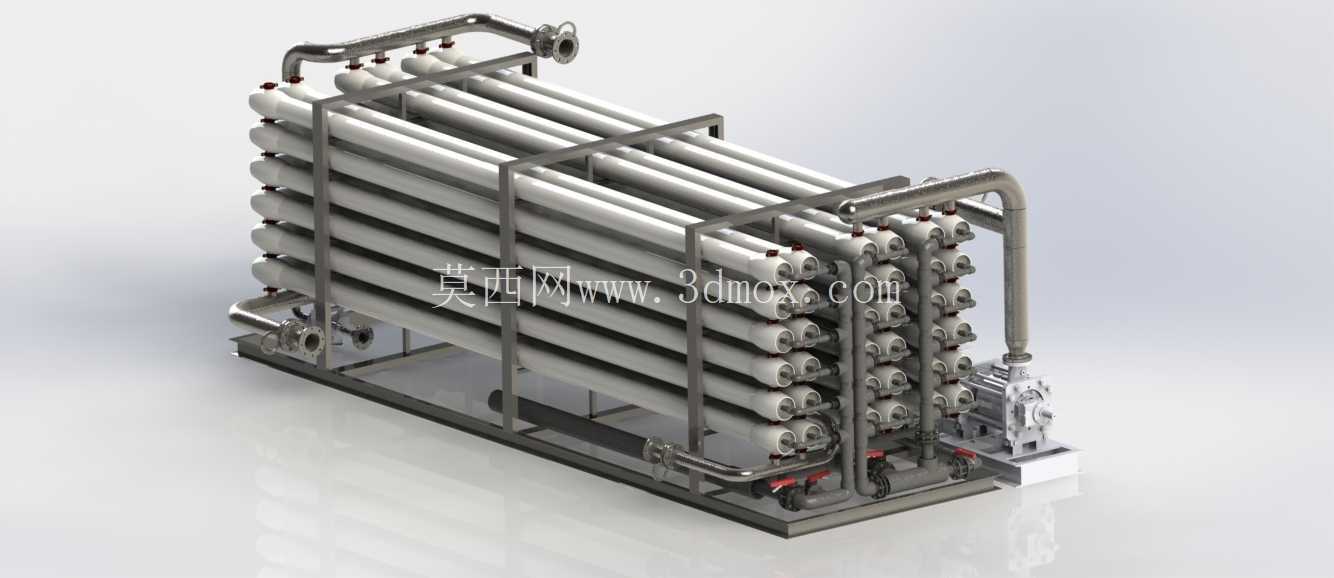

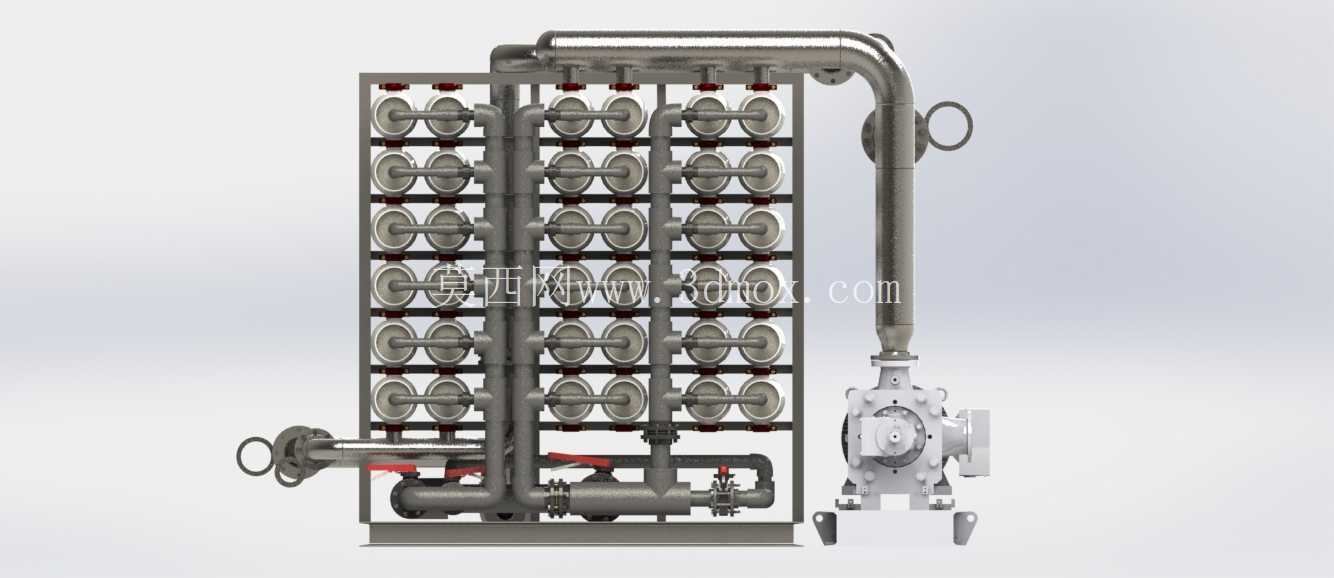

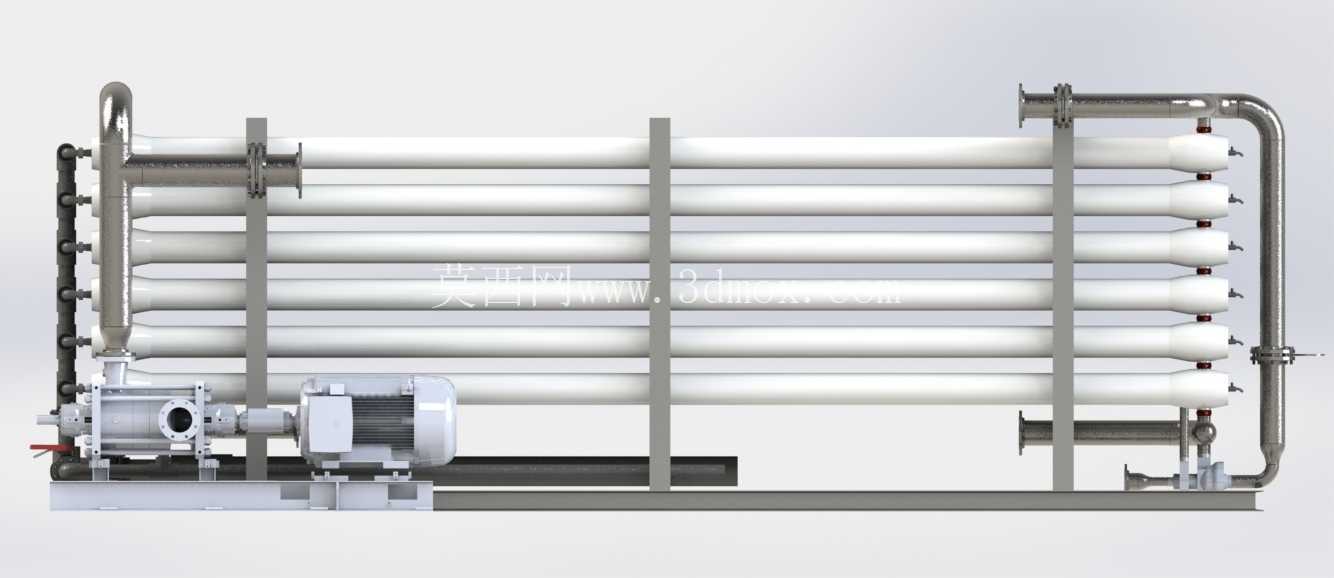

　　膜组件采用分层排布设计，上下共设置多层膜壳安装位，每支膜壳对应标准8英寸反渗透膜元件的安装尺寸，膜壳端部的端盖预留快拆结构，运维人员无需拆解周边主管路即可完成膜元件的抽拉更换，膜壳之间采用等径不锈钢管路串联，管路弯头全部采用大曲率半径冲压弯头，降低管内流体阻力，减少高压运行状态下的管路紊流与振动。装置端部集成的高压离心泵采用底座减震安装设计，泵体进出口均设置软连接与高压阀门，既可以抵消泵体运行产生的振动传递到机架与膜组，也能在设备维护时单独切断泵体进出口通路，无需排空整套系统管路内的存水。这套两级处理RO反渗透水处理装置，核心面向日均8000立方米处理量级的工业纯水制备场景，常见于大型化工园区工艺供水、市政中水深度回用、食品饮料行业原料水制备、电子级超纯水前置处理工段，是当前大流量纯水制备环节的核心工艺单元。从结构设计逻辑来看，整套装置采用撬装集成式布局，所有膜元件、管路、增压单元、阀组全部集成在统一的碳钢焊接机架上，机架底部预留标准叉车孔位与地脚安装孔，既满足工厂内整体吊装转运需求，也能在现场就位后快速完成地脚固定，无需现场二次拼装核心管路，大幅缩短现场安装调试周期。

　　管路系统的设计充分考虑了运行与维护的实际需求，顶部设置的排气阀组可以在设备开机排气阶段快速排尽管路内的积气，避免气锤冲击损伤膜元件；底部设置的排污管路可以在设备停机冲洗、化学清洗阶段快速排空浓水与清洗废液，每个膜组段的进出口都预留了压力检测与水质检测接口，方便现场运维人员实时监测各段运行压差与产水水质，判断膜元件的污染状态。从安装边界来看，整套撬装设备的长宽高尺寸适配标准工业厂房的大门通行宽度与车间层高要求，机架侧面预留足够的操作空间，运维人员可以在设备两侧完成所有阀门操作、仪表读数与膜元件更换作业，无需额外预留过大的检修通道。

　　整套结构的受力设计经过校核，机架主框架采用矩形钢管焊接成型，膜壳安装位设置弧形支撑托座，托座与膜壳之间加装减震垫，既可以分散满水状态下膜壳的重量载荷，也能抵消设备运行时的管路振动，避免长期运行出现焊缝开裂、管路松动的问题。在工艺流向上，原水经过前置预处理后进入高压泵，增压后先进入第一级反渗透膜组，第一级产水汇集后进入第二级膜组做进一步深度处理，两级浓水分别设置回流与排放管路，可以根据实际进水水质调整浓水回流比例，提升系统整体水利用率，管路的流速设计严格遵循反渗透系统的设计规范，控制膜表面的错流流速在合理区间，既避免流速过低导致膜面浓差极化结垢，也防止流速过高造成膜元件的机械损伤。

　　设备端部的阀组采用集中排布设计，进水阀、浓水阀、产水阀、清洗阀全部设置在操作侧，标识清晰，操作人员在单侧即可完成所有运行工况的阀门切换，无需绕设备走动操作。整套模型完整还原了设备的所有结构细节，包括膜壳端部的密封端盖、管路的法兰连接结构、泵体的安装底座、机架的焊接支撑结构、阀组的手柄位置，能够直接用于水处理项目的方案展示、设备布置校核、安装指导文件制作，也可以作为同类撬装水处理设备结构设计的参考模板，帮助设计人员快速完成大流量RO设备的结构排布与管路走向优化，减少设计阶段的重复建模工作量，规避管路干涉、操作空间不足、检修位预留不合理等常见设计问题。
