三合一电驱动桥动力总成结构设计

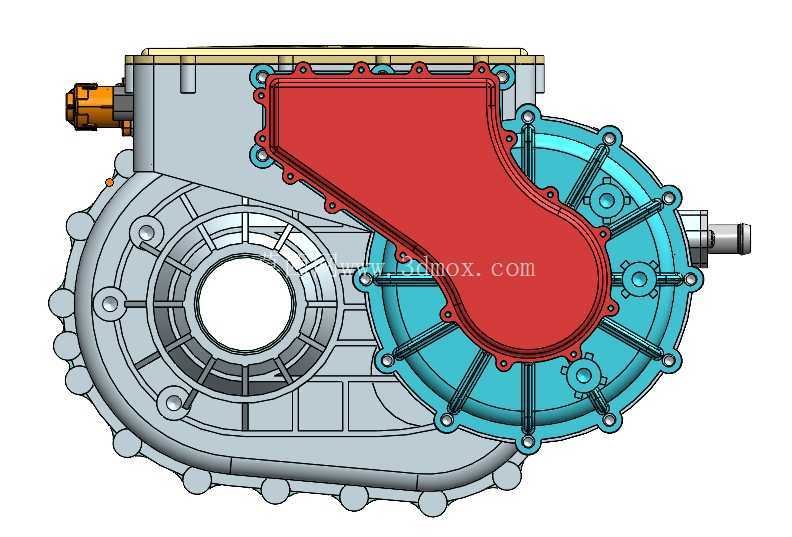

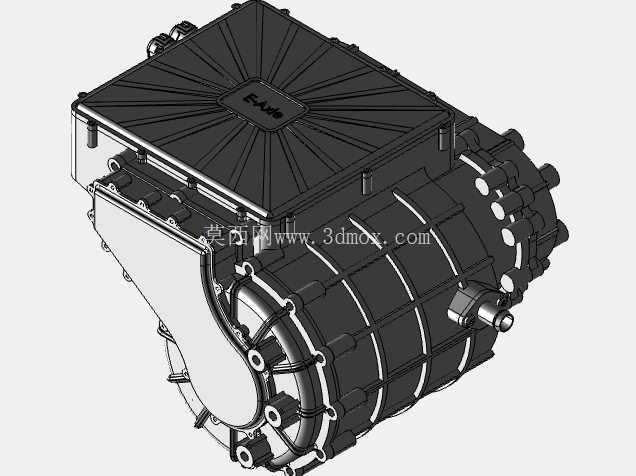

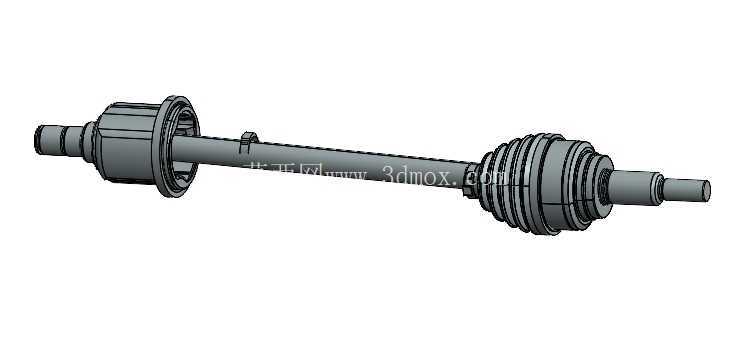

　　这套三合一电驱动单元是面向纯电动乘用车型开发的集成式动力核心，将驱动电机、逆变器、减速变速箱三个核心部件整合为单一总成，替代了传统燃油车分散布置的发动机、变速箱、传动半轴等独立部件，适配前置前驱、后置后驱等不同整车布置架构，可覆盖A0级到B级纯电车型的动力输出需求，也可拓展应用于轻型纯电商用车的动力系统选型参考。从结构布局来看，整套总成采用同轴偏置的布置逻辑，逆变器模块布置在电机壳体的上方区域，通过高压铜排与电机定子绕组直连，取消了传统分散布置所需的高压连接线缆，既降低了高压回路的传输损耗，也减少了外接接插件带来的密封失效风险；减速变速箱集成在电机输出端的侧方，与电机共用部分壳体结构，有效压缩了整套总成的轴向与径向尺寸，能更好适配整车前舱或者后副车架的紧凑安装空间。

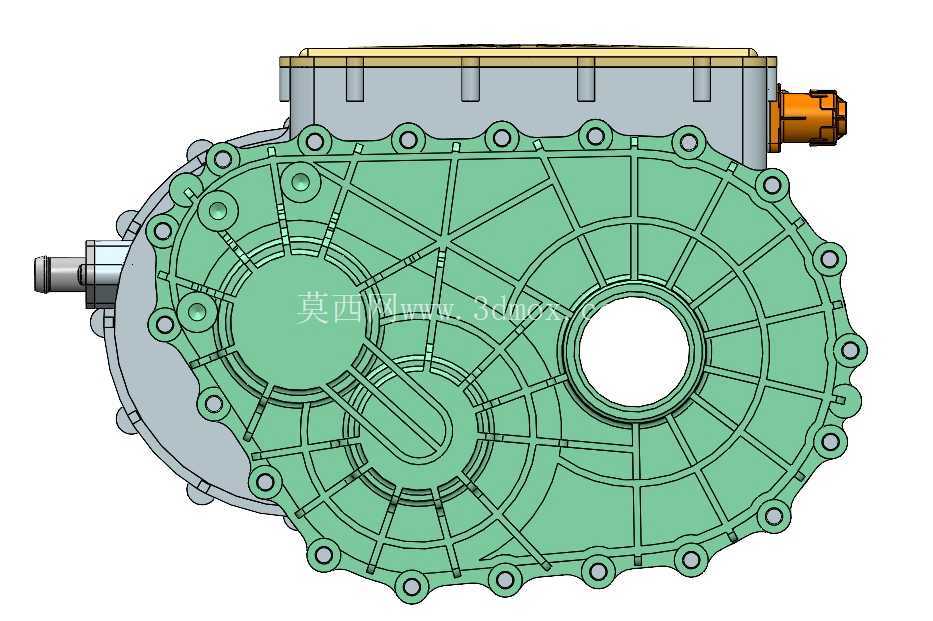

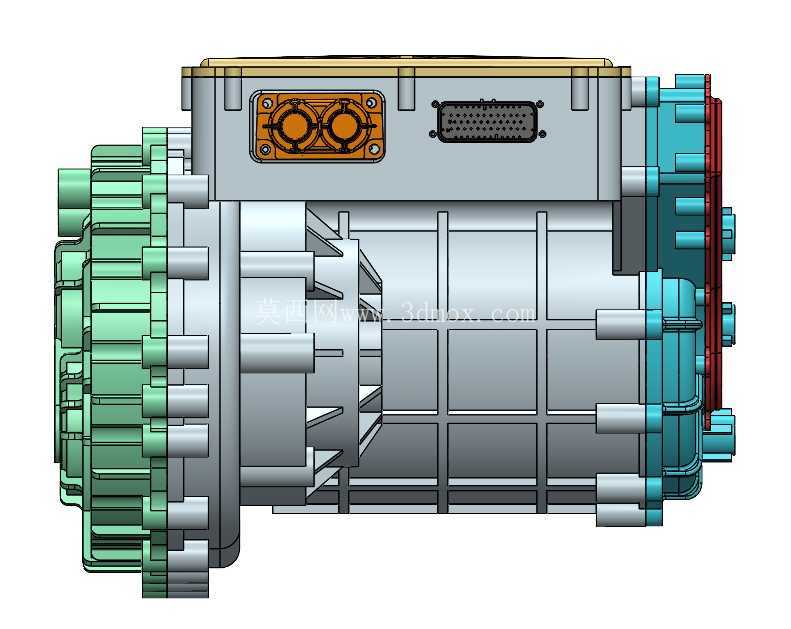

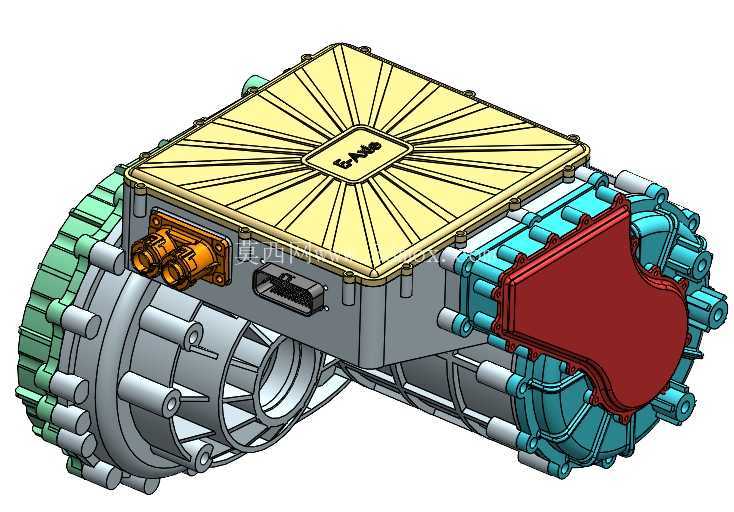

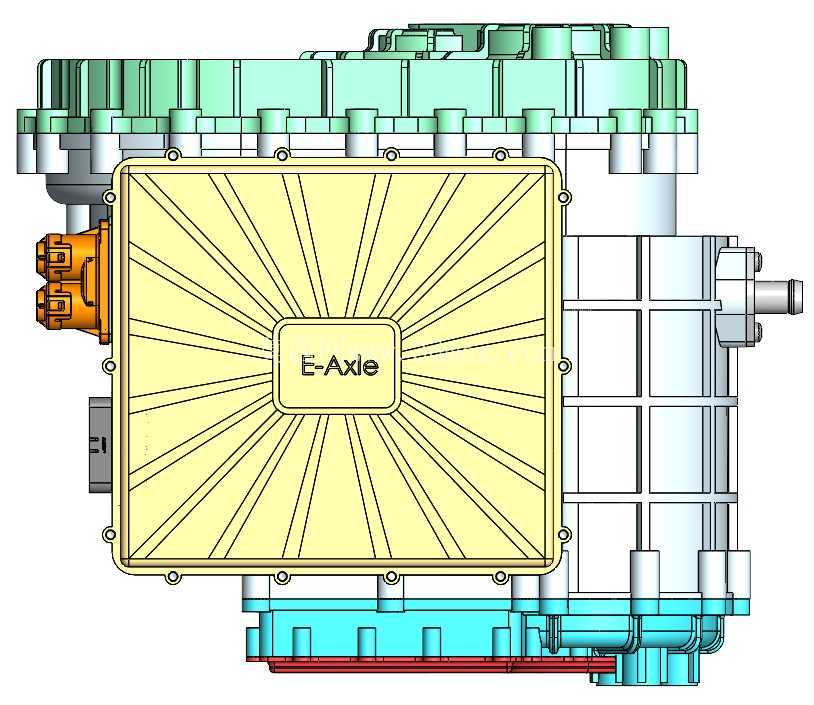

　　冷却系统采用分路匹配的设计思路，逆变器内部的IGBT功率模块与电机定子绕组工作时热负荷较高，采用串联水冷回路，壳体内部铸造成型螺旋状冷却流道，冷却液从逆变器进水口流入，先带走功率模块的工作热量，再流入电机壳体的冷却腔，带走定子铁芯与绕组的热量后从出水口流出，保证两个核心发热部件的工作温度稳定在合理区间；变速箱内部的齿轮、轴承等传动部件工作时热负荷相对较低，且需要润滑油实现齿轮啮合润滑，因此采用溅油冷却方式，依靠齿轮转动时带起的变速箱油飞溅到各啮合齿面、轴承位置，同时带走传动过程产生的热量，无需额外设置油冷回路，简化了冷却系统的管路布置。从安装边界来看，整套总成的悬置安装点分布在电机壳体与变速箱壳体的加强筋位置，三个悬置点呈三角形布置，能有效抵消电机输出扭矩带来的反作用力，降低动力总成传递到车身的振动；高压接插件布置在逆变器壳体的侧方靠前位置，方便整车高压线束的走线布置，低压信号接插件紧邻高压接插件布置，可缩短低压信号线路的长度，减少信号干扰风险；逆变器上盖采用辐射状加强筋结构，既提升了上盖的结构强度，抵御车辆行驶过程中的路面碎石冲击，也能增大上盖的散热面积，辅助带走逆变器内部的热量。

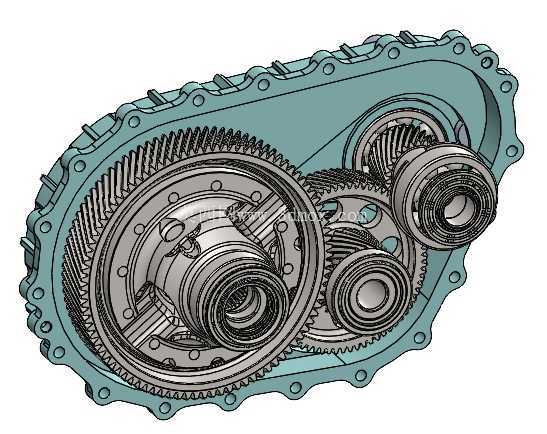

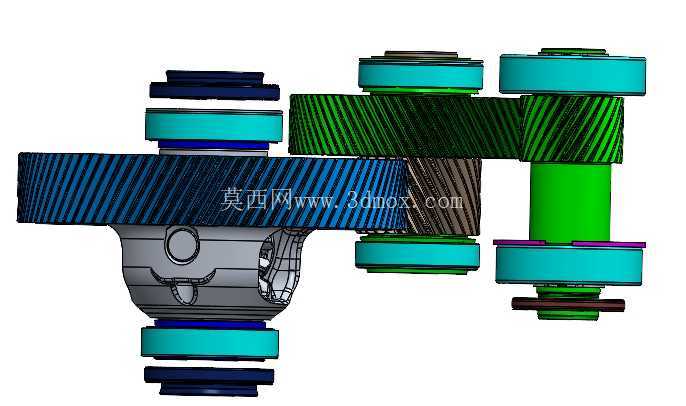

　　在结构细节设计上，电机壳体与变速箱壳体的结合面采用多层密封胶条配合高精度加工面实现静密封，可满足IP67级别的密封要求，防止车辆涉水时水汽进入总成内部；电机输出轴与变速箱输入轴采用花键直连的传动方式，取消了传统的联轴器结构，进一步缩短了轴向尺寸，花键配合位置涂覆耐磨涂层，降低频繁正反转带来的花键磨损；变速箱内部的减速齿轮采用斜齿设计，相比直齿齿轮啮合重合度更高，传动过程更平稳，能有效降低高速行驶时的齿轮啮合噪音，齿轮参数经过匹配调校，可将电机输出的高转速低扭矩动力转化为低转速大扭矩动力传递到车轮，满足整车起步、爬坡、高速巡航等不同工况的动力需求。

　　对于三维结构设计从业者而言，这套模型可直观展示集成式电驱动总成的布局逻辑，能清晰看到各子部件的空间避让关系、冷却流道的走向、安装点的布置位置，在进行同类型电驱动产品开发时，可参考其集成化设计思路，在有限的布置空间内平衡各部件的功能需求、散热需求、结构强度需求，避免出现部件干涉、密封不足、悬置点刚度不够等常见设计问题；在进行整车总布置设计时，也可参考该总成的外形尺寸与安装点位置，提前预留足够的安装空间与检修空间，匹配整车的碰撞安全、NVH性能等设计要求。
