带水冷结构的商用车驱动电机设计方案

这款驱动电机主要面向纯电动商用车、换电式重卡、城市纯电动配送车辆的动力总成配套场景，作为整车动力输出的核心部件，承担着将动力电池输出的电能转化为机械扭矩，直接传递给传动系统驱动车辆行驶的核心作用，适配额定功率300kW级的商用车动力需求，可覆盖总质量12-31吨级的货运、市政作业类商用车辆的动力配置要求。

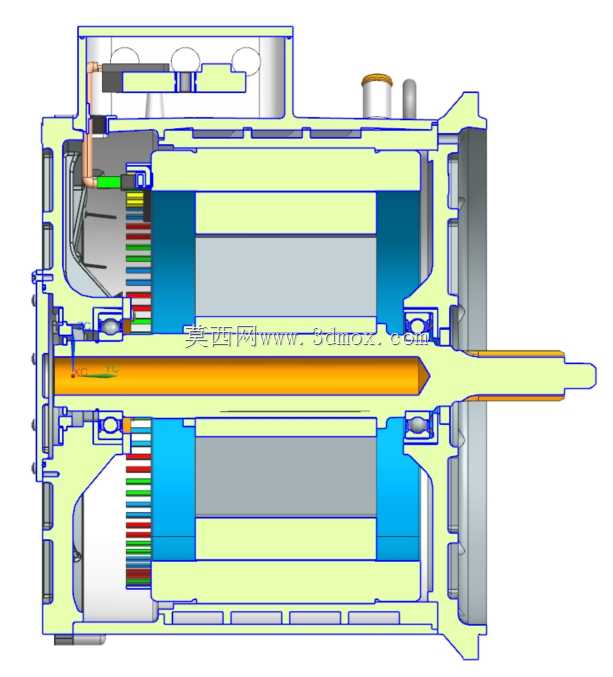

从结构设计逻辑来看，这款电机采用水冷散热的整体方案，区别于传统风冷商用车电机，外壳集成了密闭式冷却水道，可通过整车冷却循环系统带走电机持续高负荷运行产生的热量，能够满足车辆长时间爬坡、高速持续行驶、频繁启停的城配场景下的散热需求，避免电机因温升过高出现退磁、功率折损的问题。电机输出端采用标准渐开线花键输出轴，可直接匹配商用车常规的传动轴连接尺寸，无需额外设计转接法兰，降低动力总成的匹配难度。

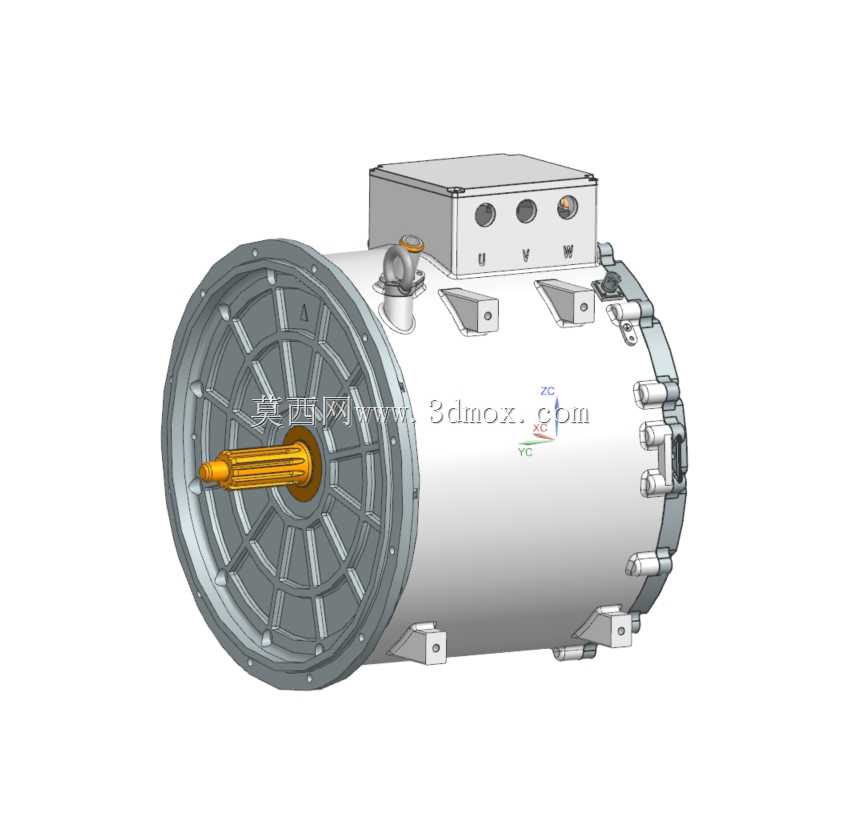

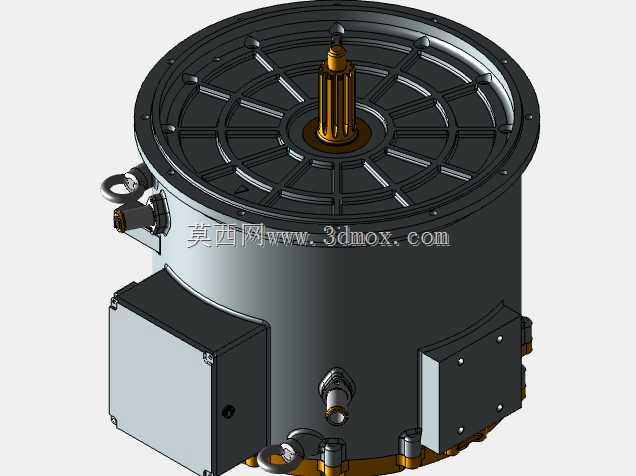

安装边界层面，电机壳体底部设置了两组对称的卧式安装脚座，脚座上预留了标准通孔安装位，可直接通过螺栓固定在整车车架的电机悬置支架上，安装孔位的间距适配主流商用车动力舱的布置空间，接线盒设置在电机壳体顶部，盒体上预留了U、V、W三相接线端子的标识，同时预留了高压接线的密封安装空间，可适配主流的高压线束接插件规格，接线盒本身采用密封结构设计，可满足商用车行驶过程中的防尘防水要求，适配复杂路况下的使用环境。

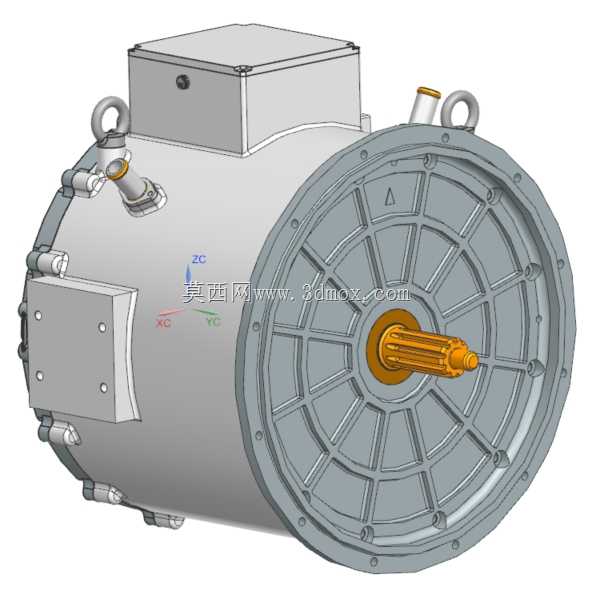

电机的端盖采用高强度铸铝材质，辐条式的加强筋结构既保证了端盖的结构强度，能够支撑输出轴轴承的径向载荷，应对车辆行驶过程中传动系统带来的振动冲击，同时也尽可能控制了端盖的整体重量，降低电机总成的自重。电机壳体上还预留了多个传感器安装位，可适配温度传感器、转速传感器的安装需求，方便整车控制器实时采集电机的运行参数，实现动力输出的精准调控。

在细节设计上，电机顶部设置了吊环安装位，方便生产装配以及售后维修过程中的吊装转运，壳体侧面预留了水冷回路的进出水口，水口采用标准管螺纹接口，可直接对接整车冷却系统的管路，无需额外加工转接接头。整体结构的集成度较高，将接线、散热、安装、传感接口全部集成在电机本体上，减少了外围附加部件的数量，既降低了动力总成的整体体积，也减少了整车装配的工序，提升产线装配效率。

从实际应用的适配性来看，这款电机的输出特性偏向低速大扭矩，可满足商用车满载起步、爬坡的扭矩需求，同时水冷结构的设计让电机的持续功率输出能力更强，不会因为长时间运行出现明显的功率下降，适合长途干线运输、城建渣土运输、城市公交等需要长时间持续运行的商用车辆场景。结构设计上充分考虑了商用车的使用环境，所有外部接口都做了密封处理，壳体表面做了防腐涂层处理，可应对雨天行驶、扬尘路段、盐碱路段等复杂使用环境的腐蚀问题，提升部件的全生命周期使用寿命。安装尺寸的设计充分兼容现有商用车的动力舱布置规范，不需要对车架结构做大幅改动即可完成替换安装，降低了整车厂的适配改造成本，也方便现有存量车辆的动力系统升级替换。
