喷气发动机轻量化安装支架结构设计

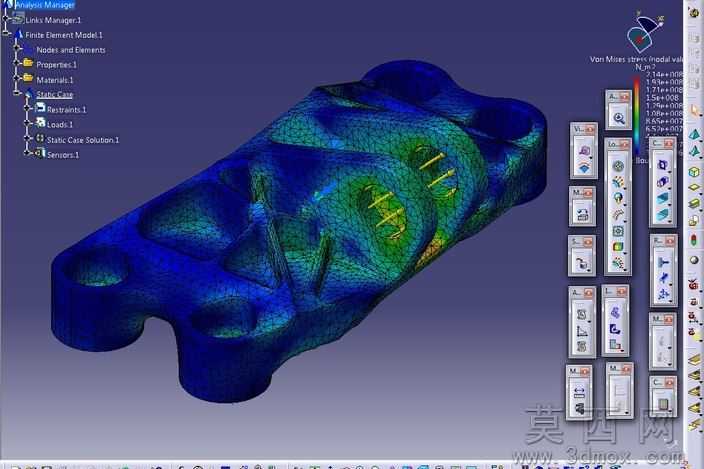

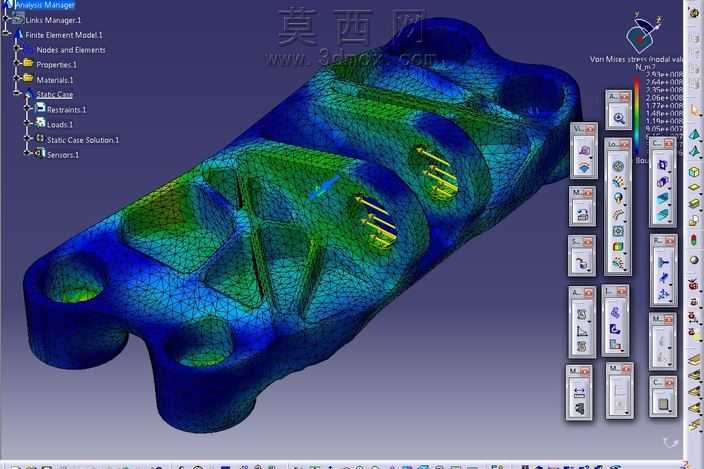

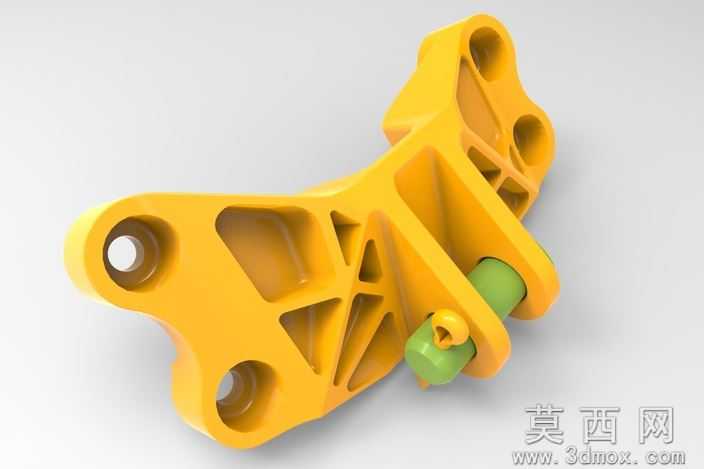

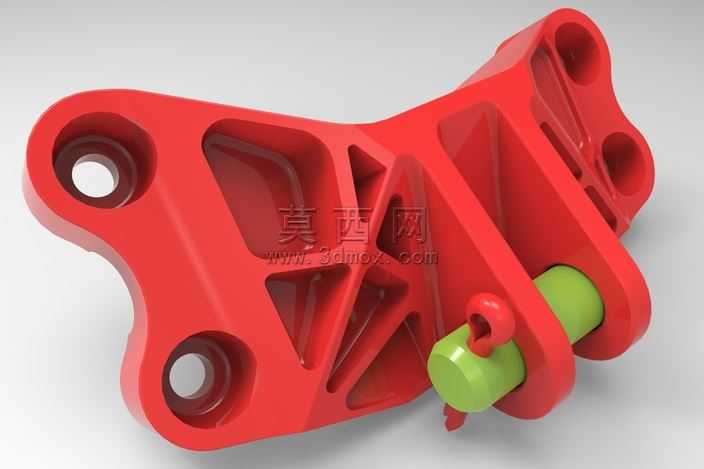

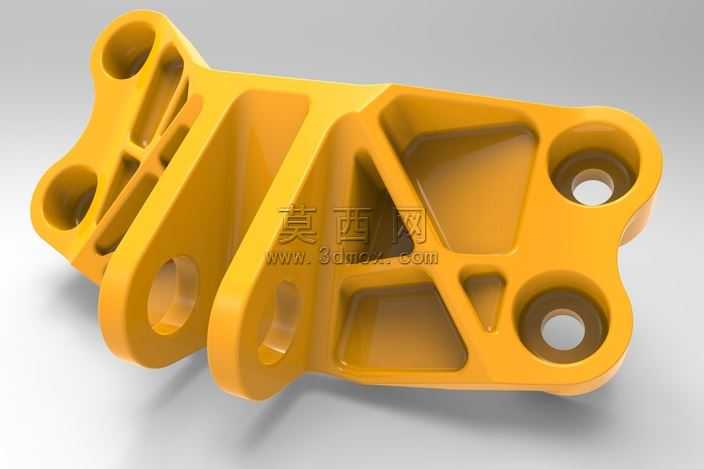

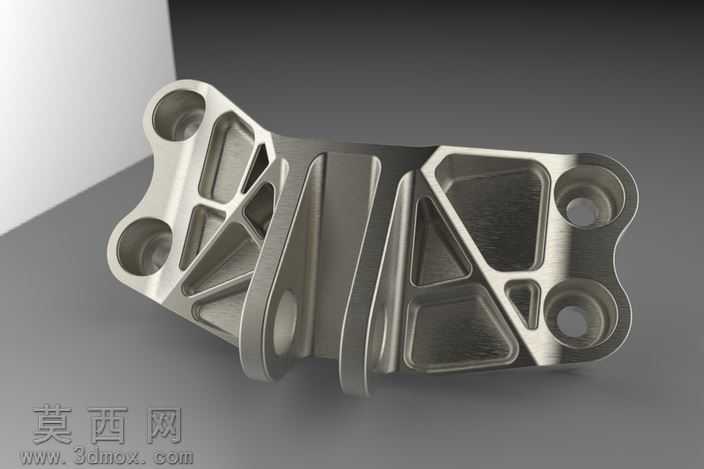

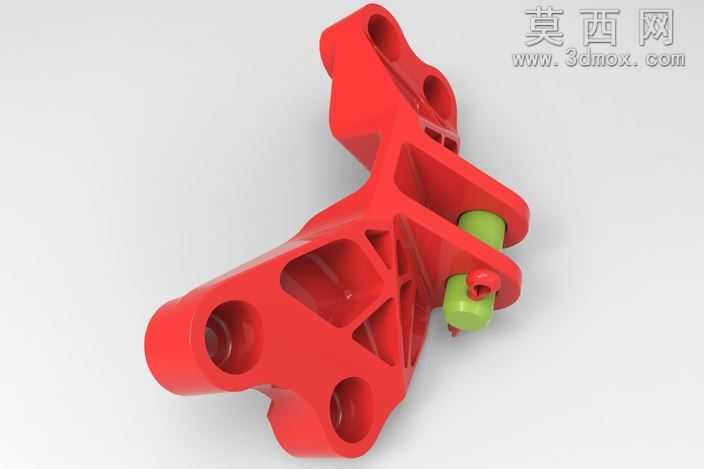

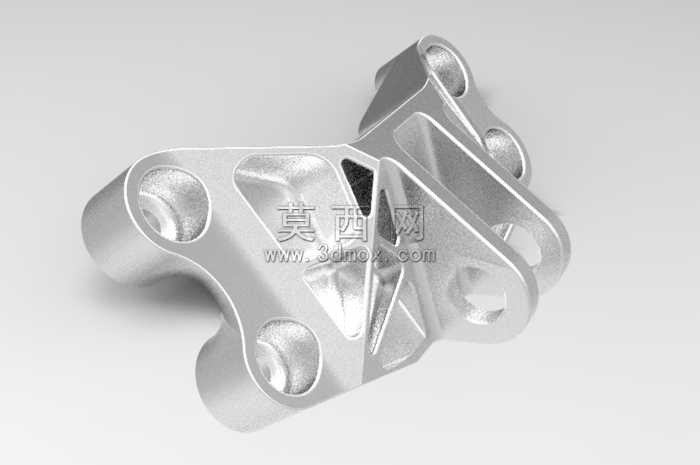

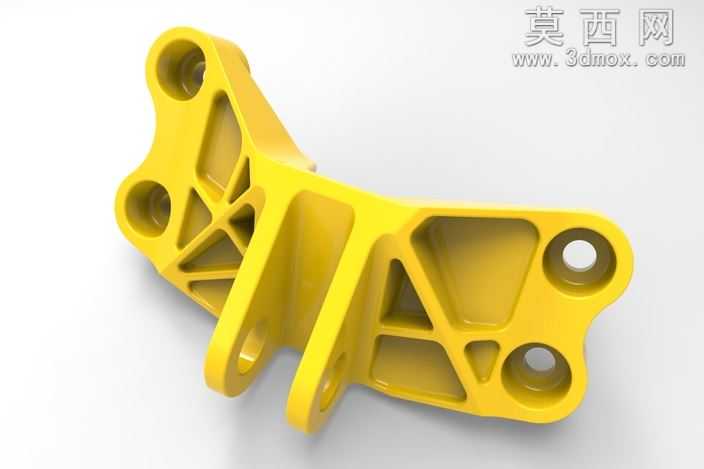

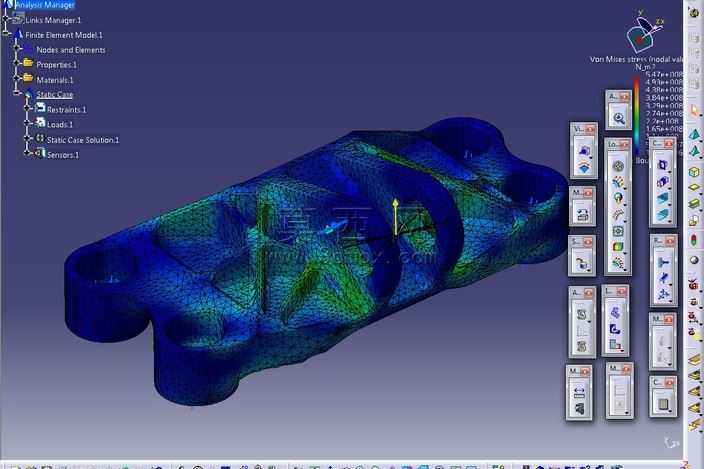

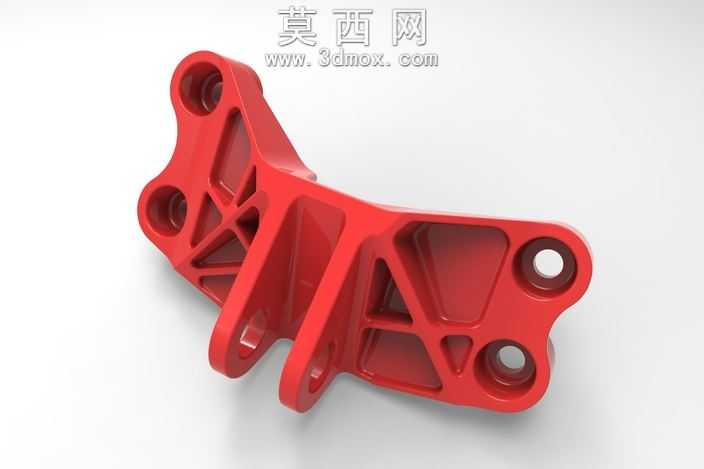

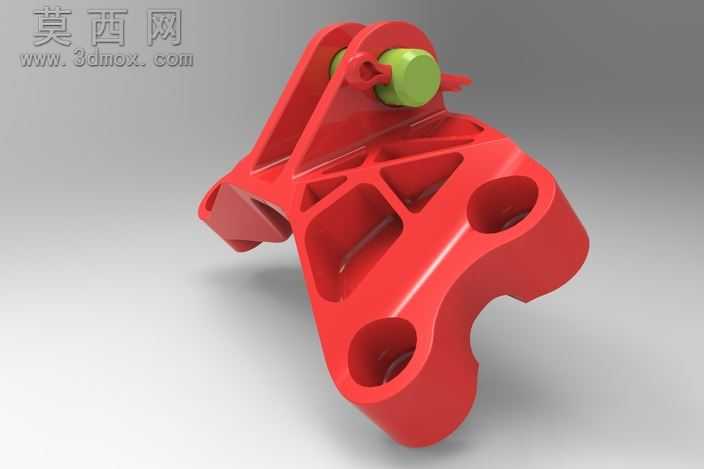

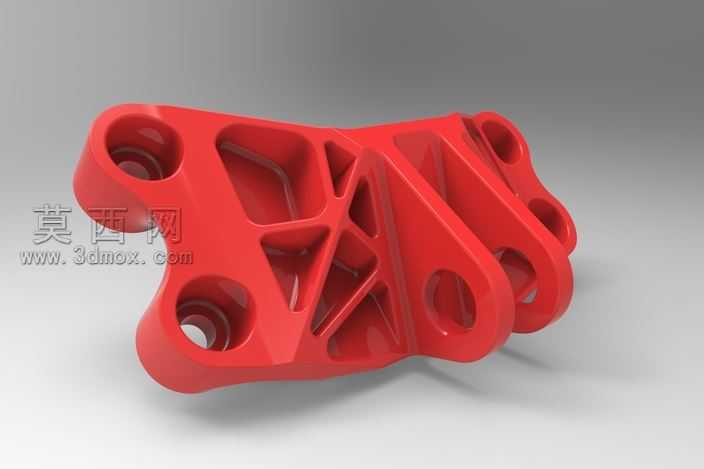

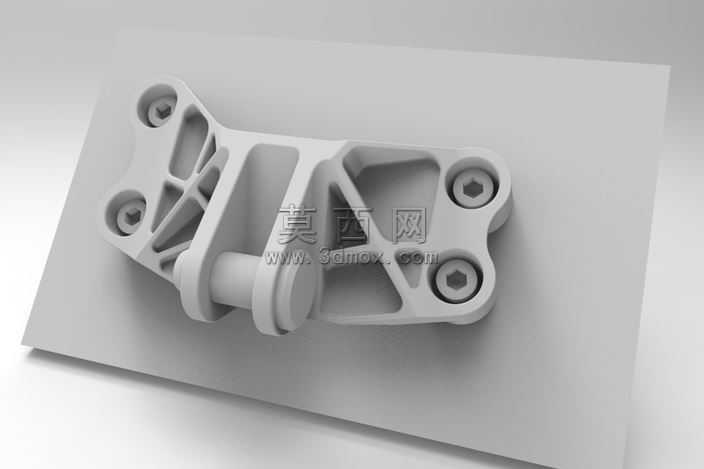

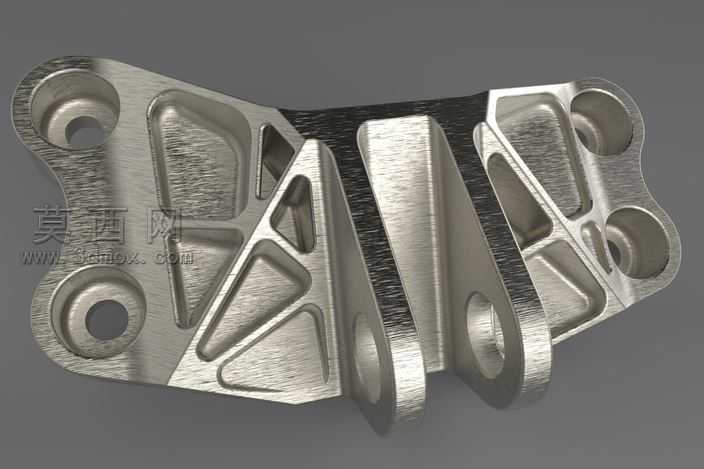

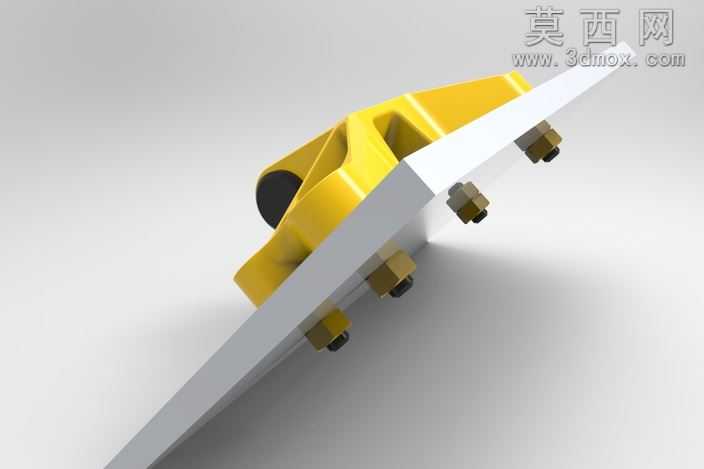

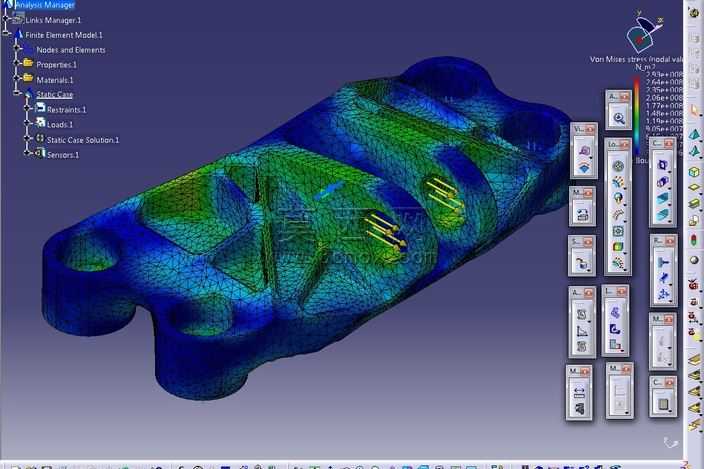

该模型为喷气发动机配套的安装支架第三版优化方案，整体采用三维参数化建模方式完成全流程设计，建模阶段充分考量航空动力部件的安装工况与载荷边界，针对前两版方案的冗余结构做了系统性的拓扑优化。模型主体支架采用高强度工程塑料质感的红色哑光材质渲染，配套的铰接销轴采用亮绿色工程塑料材质做区分，两种材质的粗糙度、反光度参数都经过精细调试，渲染效果清晰呈现出支架的加强筋布局、安装孔位、铰接结构的细节特征。结构设计上，支架主体采用一体化镂空桁架式布局，在三个安装点位之间设置了多组交叉加强筋，既保证了安装面的平面度与连接刚性，又大幅去除了非受力区域的冗余材料，整体重量仅0.82公斤，相比初始方案减重效果显著。铰接部位采用销轴快装结构，销轴端部设置有防脱限位凸台与锁止结构，无需额外紧固件即可完成与发动机对接部位的快速装配，同时预留了足够的铰接活动余量，可抵消发动机运行过程中产生的小幅振动位移。设计过程中通过有限元仿真验证了结构强度，优化后的支架可承受比默认工况高出30%-40%的冲击载荷与交变载荷，完全满足项目任务书中给定的性能指标。建模时对所有安装孔的同轴度、安装面的平面度都做了参数化约束，后续若需调整安装尺寸可直接修改参数完成模型更新，无需重新绘制结构，整体设计兼顾了轻量化、高强度、易装配的多重需求，适配喷气发动机的紧凑安装空间与严苛使用环境。
