两端带孔传动螺杆三维结构设计

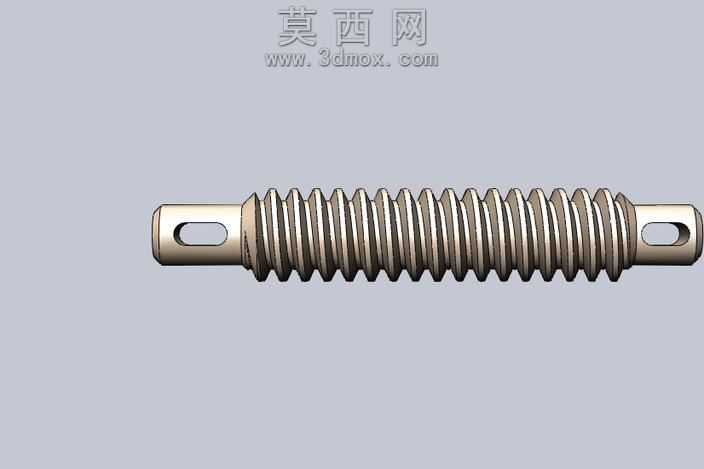

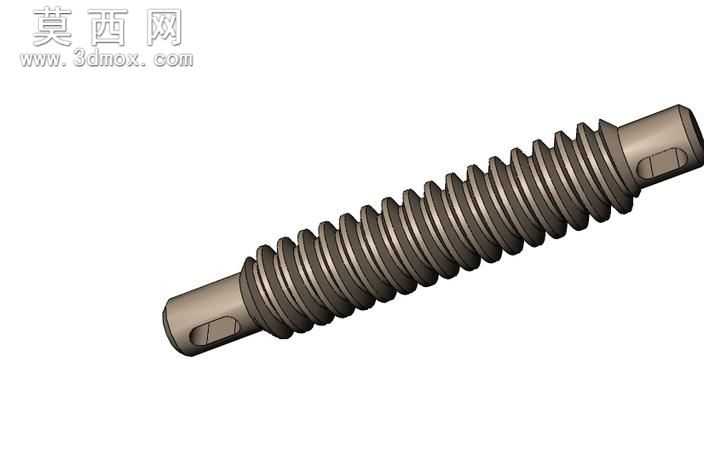

本作品为两端带孔的传动螺杆三维建模成果，建模过程严格遵循机械设计通用规范，首先在三维建模环境中绘制螺杆的轴向基准轴线，以轴线为中心创建两端光轴段的基础圆柱特征，两端光轴段直径小于螺纹大径，且在每段光轴的端面侧加工出垂直于轴线的贯通销孔，销孔的位置、孔径尺寸均按照传动连接的装配需求设定，保证后续与配套连接件装配时的定位精度与连接强度。完成两端光轴结构后，针对中间段的螺纹结构进行建模，采用螺旋扫描的建模方式，先绘制符合梯形螺纹参数的牙型截面轮廓，再设定与螺杆公称尺寸匹配的螺距、螺纹长度参数，生成连续的螺旋实体特征，螺纹牙型的角度、牙顶间隙、牙底圆角均按照通用传动螺纹的标准参数设置，保证螺纹啮合时的传动平稳性与承载能力。建模过程中对所有特征进行参数化关联，光轴直径、螺纹大径小径、螺距、销孔孔径、各段长度尺寸均可通过参数表快速调整，方便后续适配不同规格的传动场景需求。材质渲染阶段选用合金结构钢作为基础材质，为模型添加金属拉丝质感的表面纹理，调整环境光与反射参数，还原金属零件真实的表面光泽与质感，同时对螺纹牙面、销孔内壁等关键配合面做高亮处理，清晰展示结构细节。整体结构设计兼顾传动功能与装配需求，两端的销孔可用于安装开口销或连接销轴，实现螺杆与外部构件的周向固定或轴向限位，中间连续的螺纹段可与配套蜗轮或螺母配合，将旋转运动转化为直线运动，或传递扭矩与动力，适用于各类需要直线传动、位置调节的机械机构中。建模完成后对模型进行了干涉检查与几何质量验证，所有特征无破面、无重叠、无几何错误，可直接用于装配模拟、工程图生成、3D打印或数控加工编程等后续环节，模型的结构细节完整，尺寸标注逻辑清晰，能够直观展示该类传动螺杆的完整结构特点与设计逻辑。
