BT40盒型机床主轴内部结构三维建模

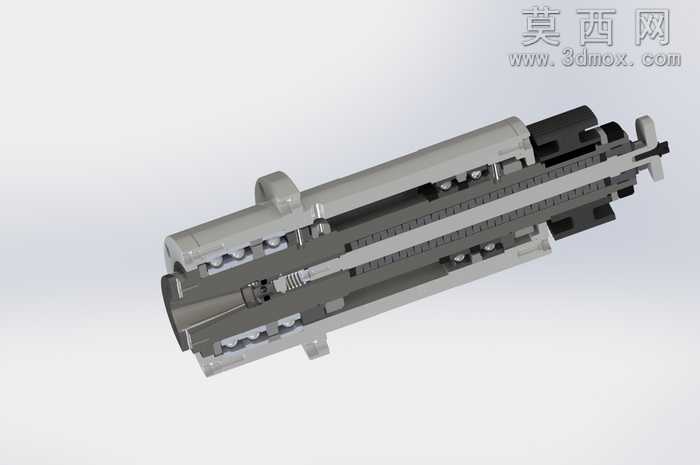

本次建模的BT40盒型主轴，是面向数控加工中心打造的核心功能部件，建模全程依托三维参数化设计软件完成，首先从主轴的核心功能需求出发，拆解其内部的多层嵌套结构：从外到内依次包含主轴套筒、轴承组隔套、芯轴、拉刀机构、弹性复位组件、定位键块等细分零件，每一个零件的尺寸都严格匹配BT40刀柄的通用装夹标准，保证锥面配合精度、拉钉锁紧行程完全符合工业应用规范。建模过程中优先采用参数化草图驱动特征生成的方式，对主轴外筒的安装定位槽、轴承位的公差配合段、内部拉爪的活动行程空间都做了精准的尺寸约束，所有装配关系都按照实际装配顺序添加同轴度、轴向限位、滑动配合等约束条件，完整还原了主轴内部的装配逻辑，能够清晰展示拉刀机构在松刀、拉刀状态下的位置变化，以及轴承组的预紧安装方式。材质渲染阶段，针对不同零件的实际材质做了区分：主轴外筒采用淬硬钢材质，赋予磨砂金属质感的深灰色材质，表面做细微的磨削纹理处理；内部轴承的滚动体采用亮面轴承钢材质，保持架采用铜合金的暖金色质感；拉刀弹簧、弹性卡爪采用弹簧钢的银灰色哑光材质，密封件采用黑色橡胶材质，不同材质的光影反射参数经过反复调试，既能够清晰区分不同零件的边界，又能还原真实金属零件的质感，让整个剖面模型的结构层次一目了然。设计过程中特意采用了半剖的展示形式，将主轴内部平时无法直接观察到的传动、锁紧、支撑结构完整呈现出来，既可以作为机床设计环节的部件选型参考，也能够作为机械专业教学中讲解主轴结构的直观演示模型，所有结构细节都经过合理性校验，不存在干涉、行程冲突等设计问题，完全匹配实际BT40主轴的工作原理与结构布局。
