罗格朗方形防水电缆分线接线盒结构

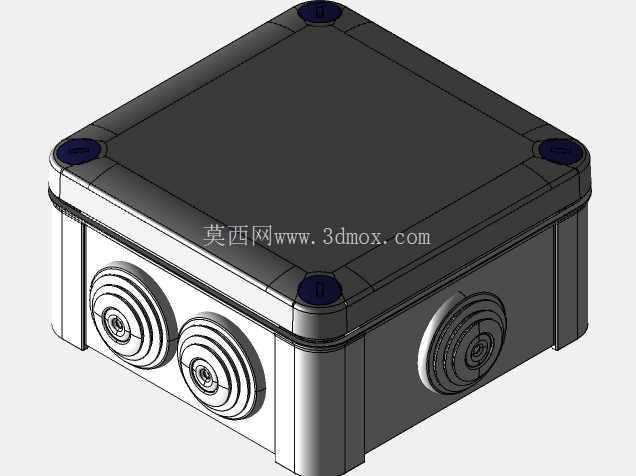

　　这款方形密封接线盒主要面向低压电气布线场景的线缆分接、转接防护需求，常见于户外照明配电、工业设备现场布线、潮湿工况下的线路接驳点位，用来承载接线端子、短接导线，避免外界水汽、粉尘侵入接线点位造成短路、锈蚀问题，同时也能对裸露的接线端头做物理隔离，防止运维过程中误触带电部位。从结构设计来看，盒体采用方形圆角构型，四个角位设置内藏式螺丝固定柱，上盖与下盒的配合面做了整圈止口结构，装配时可搭配密封胶圈实现整周压紧密封，相比无止口的平面对接结构，能大幅提升IP防护等级的稳定性，即便遇到短时淋水、粉尘堆积的工况，也能避免密封失效。

　　盒体侧壁预留的带撕裂痕的电缆进线孔，是这类工程级接线盒的典型设计，每个进线位都做了多层同心环形的薄壁减痕结构，现场施工时不需要额外开孔工具，根据穿入电缆的外径直接敲掉对应尺寸的环形段即可，适配不同线径的电缆穿入，敲落孔的根部做了圆弧过渡，避免敲落过程中盒体出现裂纹，穿线后配合电缆格兰头或者密封堵头，就能实现进线位的密封。尺寸方面这款盒体的外部轮廓为105x105x55mm，属于中等容量的明装接线盒，安装时可通过盒体四角的固定孔直接固定在墙面、设备机架或者安装支架上，固定孔位做了沉台设计，装配后螺丝头部不会突出盒体表面，不会影响上盖的装配贴合度。内部腔体的有效容纳空间足够放置3组以上的接线端子排，或者小型的分线端子模块，腔体边角做了圆弧过渡，没有应力集中的尖角，注塑成型时能减少缩痕、缺料的成型缺陷，同时也能避免布线时尖角划伤线缆绝缘层。上盖的四个固定螺丝采用下沉式设计，螺丝头部藏在上盖的沉孔内，外部可以搭配防尘塞盖住螺丝孔，既提升了外观的整体性，也能避免螺丝长期暴露在潮湿环境中出现锈蚀，后续运维拆卸时不会因为螺丝锈死无法开盖。

　　在实际选型应用中，这类接线盒需要根据现场的防护等级要求、接入线缆的数量、线径以及内部需要容纳的接线器件尺寸来确认适配性，这款盒体的侧壁一共预留了多个进线位，可满足多方向进出线的布线需求，比如从下方引入主电源线，从侧面分出多路支线到不同的用电设备，不需要额外做线缆弯折的冗余处理，能让现场布线更加规整。建模过程中需要重点关注几个配合尺寸的公差：一是上下盒止口的配合间隙，间隙过大会导致密封胶圈压缩量不足，防护性能下降，间隙过小则会导致装配困难，甚至出现盖合后翘边的问题；二是敲落孔的薄壁厚度，厚度过大会导致现场敲落困难，厚度过小则可能在运输、注塑过程中出现意外脱落的问题；三是螺丝柱的内孔深度与螺丝规格的匹配，避免螺丝拧入时出现滑牙或者柱体开裂的问题。

　　另外盒体所有的外边缘都做了圆角处理，没有锋利的锐边，一方面是注塑成型的工艺需求，减少尖角处的应力集中，提升塑件的结构强度，另一方面也能避免施工、运维过程中划伤操作人员。这类密封接线盒在民用建筑户外布线、工业生产线现场配电、景观照明线路接驳、地下管廊的线路分接等场景都有大量应用，相比普通的明装接线盒，带密封结构的款式能适应更复杂的工况，不需要额外做防雨罩等附加防护结构，能降低现场施工的复杂度与整体成本。
