十英寸接口一寸管路水过滤装置结构

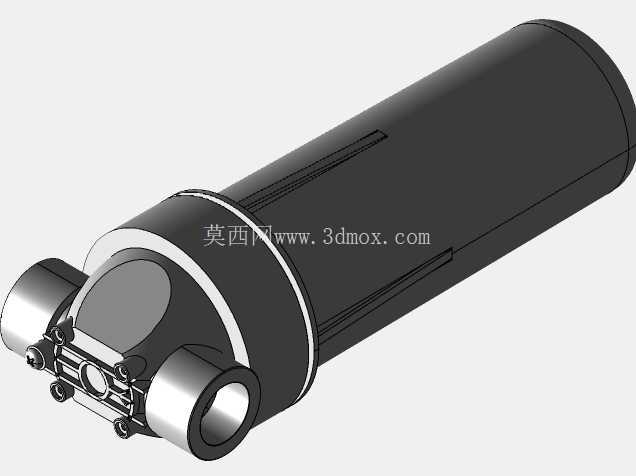

　　这款水过滤装置主要适配民用净水、小型工业循环水、设备冷却水支路等场景，在入户净水前置环节、小型加工设备冷却回路、实验室供水支路中都能见到同结构产品的应用，核心作用是截留水流中的固体杂质、泥沙、大颗粒悬浮物，避免下游管路的阀门、精密喷嘴、换热部件被杂质卡滞或磨损堵塞。从结构设计来看，整体采用立式筒状布局，主体滤筒为长圆柱结构，上端集成进出水接口与滤筒锁紧端盖，这种布局能最大化利用竖向安装空间，同时方便后期更换内部滤芯，不需要拆解整体管路就能完成维护操作。进出水接口采用侧出式设计，两个接口分布在端盖两侧，和滤筒轴线呈垂直布局，安装时可以直接对接水平走向的管路，不需要额外加装弯头改变管路走向，能减少管路接头数量，降低漏水风险。

　　端盖位置设置了对称的锁紧结构，通过多个紧固件将端盖和滤筒压紧，中间的密封结构可以承受常规供水管路的工作压力，避免运行过程中出现渗漏。滤筒外壁做了竖向的加强筋结构，长筒状结构在承受内压时筒壁会存在环向应力，竖向加强筋可以提升筒壁的结构刚度，避免通水后筒壁出现鼓胀变形，同时加强筋也能在安装拆卸时提供防滑的着力位置，方便运维人员拧动滤筒。从安装边界来看，该装置的接口规格为1英寸，适配公称通径DN25的供水管路，整体长度方向的尺寸为10英寸规格，安装时需要在竖向预留足够的滤芯更换空间，横向方向需要预留管路连接的操作空间，进出水接口的中心距和常规同规格滤瓶保持一致，可以直接替换同尺寸的现有过滤装置，不需要改动原有管路布局。

　　设计过程中优先考虑了运维便利性，端盖和滤筒的连接采用旋转卡接加紧固件辅助锁紧的结构，更换滤芯时只需要松开紧固件，旋转滤筒就能完成拆卸，不需要将整个装置从管路上拆下，能大幅缩短维护时间。内部流道设计采用下进上出的走向，水流从进水接口进入后，会顺着导流结构流到滤筒底部，然后从滤芯外侧向内侧渗透，经过滤芯过滤后的净水从中心管向上汇集到出水接口流出，这种流道设计可以让水流均匀通过整个滤芯表面，避免局部滤芯过早堵塞，提升滤芯的容污能力，延长滤芯的更换周期。

　　端盖位置的密封采用端面密封结构，密封件安装在端盖的密封槽内，滤筒安装到位后会将密封件压紧，相比径向密封，端面密封的容错率更高，即使滤筒存在少量的加工尺寸偏差，也能保证密封效果，降低对零件加工精度的要求，适合批量生产。在实际选型应用中，该结构可以根据不同的过滤需求，搭配不同精度的PP棉滤芯、活性炭滤芯或者线绕滤芯，适配不同的水质处理要求，不管是入户自来水的初步泥沙过滤，还是小型循环水系统的杂质拦截，都能通过更换内部滤芯满足使用需求。装置的整体结构没有多余的复杂部件，零件数量少，装配流程简单，生产过程中可以分别加工端盖、滤筒、锁紧件、密封件几个部件，最后完成总装，生产效率较高。安装时需要注意竖向固定，避免装置长期受管路应力影响出现接口渗漏，同时要在进水侧预留压力检测或者排污的接口位置，方便日常运维时判断滤芯堵塞情况，及时更换滤芯。
