ER11筒夹夹头5mm安装孔结构设计

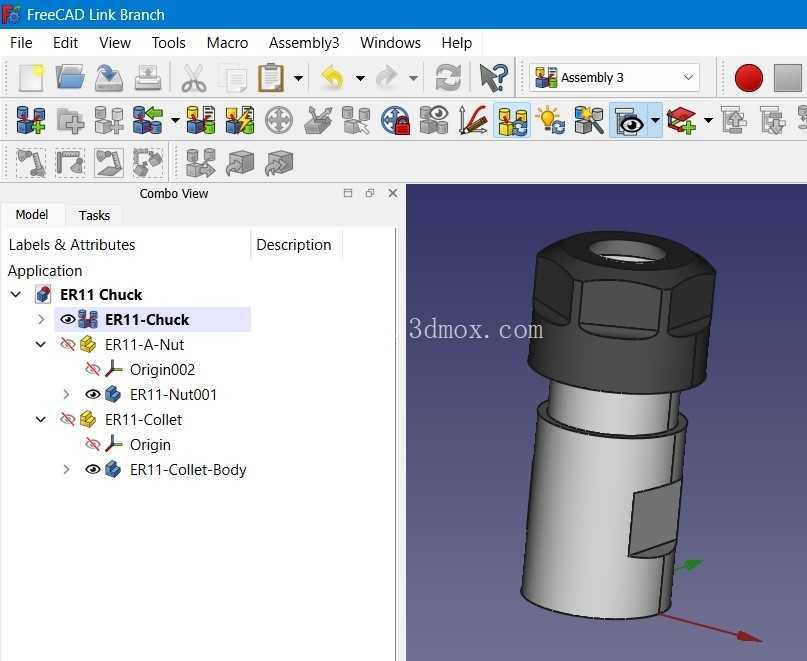

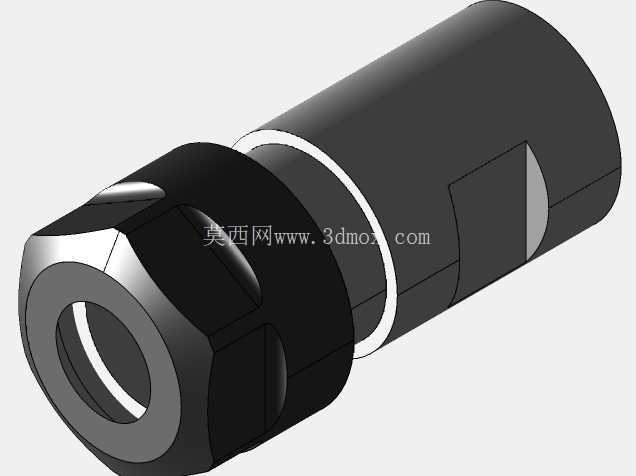

　　从结构组成来看，这款夹头包含锁紧螺母、筒夹本体、连接基座三个核心部分，连接基座侧部设计有平面锁紧位，安装时可以通过紧定螺钉顶在该平面上，避免夹头整体随主轴转动时出现周向打滑，相比光轴配合的连接结构，这种带止动平面的设计能承受更大的切削扭矩，在进行有色金属铣削、塑料件雕刻这类常规轻载加工场景时，完全可以满足扭矩传递需求。设计过程中，首先要匹配ER11筒夹的标准锥面配合公差，螺母内锥面与筒夹外锥面的贴合度直接决定装夹精度，建模时需要严格控制锥度角度的一致性，保证锁紧螺母旋合过程中，筒夹能均匀收缩，对插入的5mm柄部刀具或者工件形成周向均匀的抱紧力，不会出现局部应力集中导致筒夹开裂、柄部夹伤的问题。在数控加工、小型雕刻设备的主轴装夹场景里，ER系列筒夹夹头是出镜率极高的紧固部件，这款适配5mm安装孔的ER11筒夹夹头，主要承担刀具、小型工件轴柄的同轴锁紧任务，在桌面级CNC、小型精雕机、PCB钻孔设备的主轴输出端应用十分广泛。日常加工场景中，很多小型加工设备的主轴端输出轴径匹配5mm安装规格，这类夹头的存在，就是为了在高转速运转工况下，保证装夹对象的径向跳动控制在合理区间，避免加工过程中出现振刀、断刀、加工面粗糙度超差的问题。

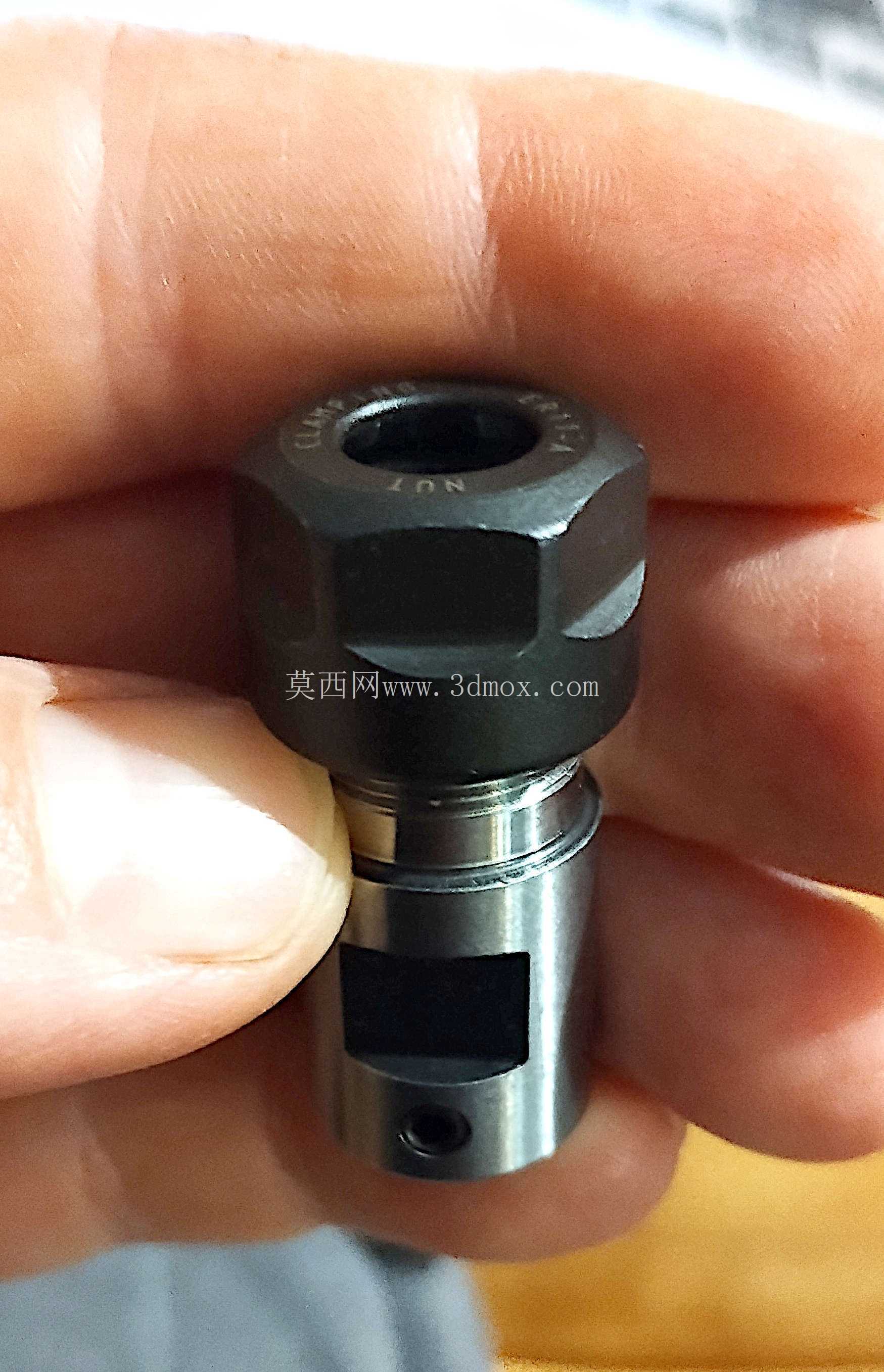

　　安装边界方面，这款夹头的基座安装段直径适配常规5mm安装孔的主轴输出端，轴向安装长度需要匹配主轴端的锁紧螺纹孔深度，安装时要保证基座插入安装孔后，止动平面与紧定螺钉的位置完全对正，锁紧时紧定螺钉的顶紧力要控制在合理范围，避免顶紧力过大导致基座变形，影响内孔与主轴的同轴度。外形上，锁紧螺母采用标准ER11六角外形，适配通用的ER扳手，现场装拆时不需要定制专用工具，和市面上常规的ER11筒夹完全通用互换，用户可以根据需要装夹的柄径更换对应规格的筒夹，不需要整体更换夹头基座，能有效降低现场的配件储备成本。

　　在实际使用场景里，这类小规格ER夹头经常被用于小型自动化设备的工件夹持工位，比如在小型轴类零件的检测工位，用这类夹头夹持待测轴件，带动工件做回转运动，配合检测传感器完成径向跳动、外圆尺寸的全参数检测，相比三爪卡盘这类夹持部件，ER筒夹夹头的夹持同轴度更高，装夹动作更快，适合小直径零件的快速装夹需求。建模时对各部件的配合间隙做了合理预留，螺母与基座的螺纹配合采用标准公制细牙螺纹，旋合过程顺畅无卡滞，筒夹与基座内孔的配合采用间隙配合，保证更换筒夹时可以轻松取出，不会因为碎屑进入配合缝隙导致筒夹卡死。

　　需要注意的是，这类夹头在安装时必须保证筒夹、螺母、基座三者的清洁，不能有金属碎屑、切削液残留附着在配合锥面上，否则会导致锁紧时锥面贴合不均匀，高速运转时出现跳动超标的问题，严重时甚至会导致刀具飞出引发安全事故。针对日常加工中常见的筒夹疲劳失效问题，设计时在筒夹的收缩槽端部做了圆弧过渡处理，避免应力集中导致槽端开裂，有效延长筒夹的使用寿命。夹头整体的外形尺寸控制紧凑，不会在主轴端形成过大的悬伸量，能有效降低主轴运转时的悬臂负载，提升主轴的刚性表现，在进行小进给量的精加工工序时，能获得更稳定的加工状态。
