微型贴片式单刀双掷滑动开关结构设计

　　这款微型滑动开关主要面向高密度贴装的消费电子、便携仪器、小型工控传感模块等场景使用，在手持检测设备、可穿戴监测终端、小型蓝牙外设这类对安装空间有严苛限制的板级电路中，承担电路通路切换、工作模式选择、电源通断控制的实际功能，相比同规格的轻触按键，它不需要持续施加按压力即可保持切换后的通路状态，在需要长期保持档位的电路设计中能有效降低整机功耗，避免误触带来的工作状态偏移。

　　从功能特性上看，它属于单刀双掷结构，也就是SPDT架构，单路公共端可在两个常开端之间实现稳定切换，额定通断能力为1A、6V，完全覆盖绝大多数低压便携电子设备的信号切换与小功率负载通断需求，不会出现触点载流不足导致的烧蚀、接触压降过大问题。表面贴装的封装形式适配当前主流的SMT回流焊工艺，不需要在PCB上设计插装通孔，能大幅提升板面布线的自由度，尤其适合双面布板的高密度设计场景，焊接后元件与板面贴合度高，抗振动性能优于传统插装开关，在有一定振动工况的便携设备中也能保持稳定的接触性能。

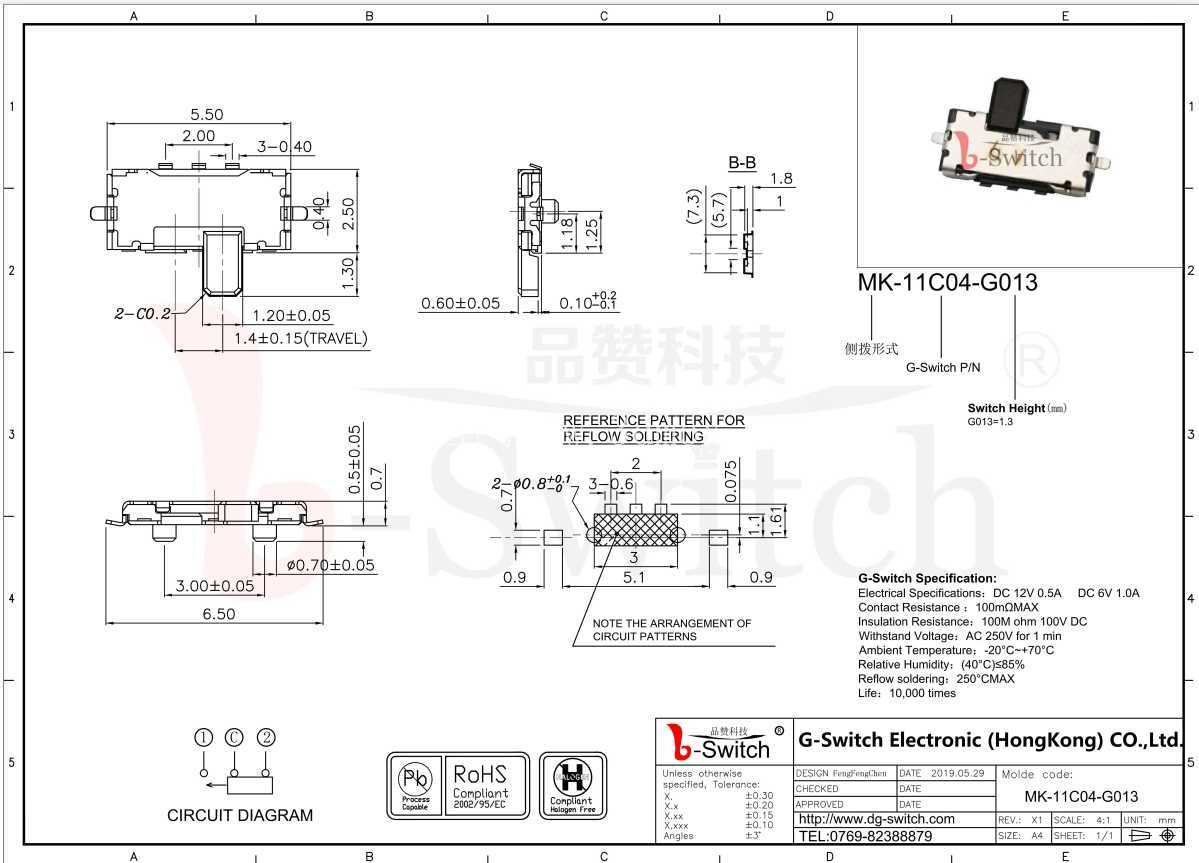

　　设计过程中首先要平衡的就是微型化尺寸与结构可靠性的矛盾，这款开关本体的核心安装尺寸控制在5.5mm×2.5mm的占板范围内，操作拨柄的突出高度仅1.9mm，在做结构堆叠时，只需要在外壳对应位置预留极小的拨杆活动槽即可，不会占用过多的整机厚度空间。建模时需要重点关注几个安装边界：首先是本体底部的焊盘位置与尺寸，必须和标准封装库的焊盘完全对齐，焊盘的伸出长度要兼顾回流焊的锡量爬升需求与相邻走线的安全间距，避免焊接时出现连锡、虚焊问题；其次是拨柄的滑动行程，要控制在合理范围内，既保证档位切换时有清晰的到位手感，又不会因为行程过大导致拨柄脱出本体限位，同时要预留拨柄与外壳开口之间的活动间隙，避免外壳公差累积导致拨柄卡滞；最后是本体两侧的定位凸点结构，建模时要对应PCB上的定位丝印或者辅助焊盘，贴装时可以快速识别元件方向，防止反向贴装导致的电路功能错误。

　　结构设计上，开关内部采用弹性接触桥加固定触点的架构，滑动拨块带动接触桥在两个固定触点间滑动，接触桥采用高弹性铜合金材料，表面做镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用后的接触可靠性；本体外壳采用耐高温工程塑料，能够承受回流焊过程中的高温冲击，不会出现壳体变形、内部结构移位的问题；拨块与本体之间设计有微定位卡点，切换档位时会产生清晰的段落感，方便用户操作时感知档位状态，同时卡点的阻尼力可以避免设备受冲击时出现档位自动跳变的问题。

　　在实际选型应用时，结构工程师需要注意，这款开关的拨柄操作力设计在适中区间，既不会因为操作力过大导致用户拨动困难，也不会因为操作力过小容易误触；安装时要注意开关周边不要布置过高的元件，避免阻挡拨柄的活动路径，同时在做外壳结构设计时，外壳上的操作开口尺寸要略大于拨柄的活动范围，预留足够的公差余量，防止组装后拨柄被外壳卡住无法正常滑动。建模过程中对所有配合尺寸都做了公差适配，比如壳体的扣合余量、接触桥的预压变形量、拨块的滑动间隙，都按照精密电子元件的常规公差带做了预留，不管是做板级布局的干涉检查，还是做整机结构的堆叠验证，都可以直接调用模型进行装配校验，不需要额外调整尺寸参数。

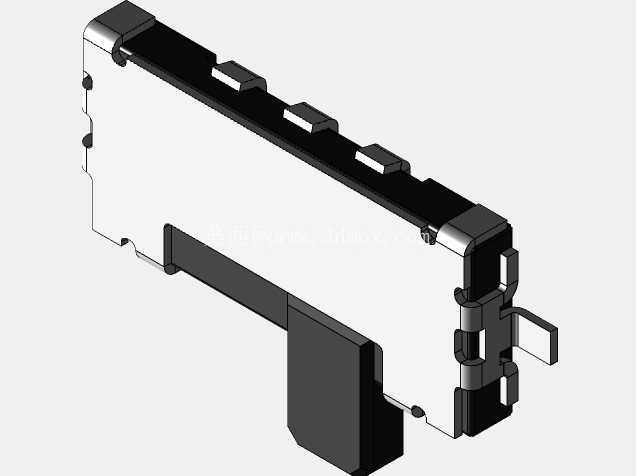

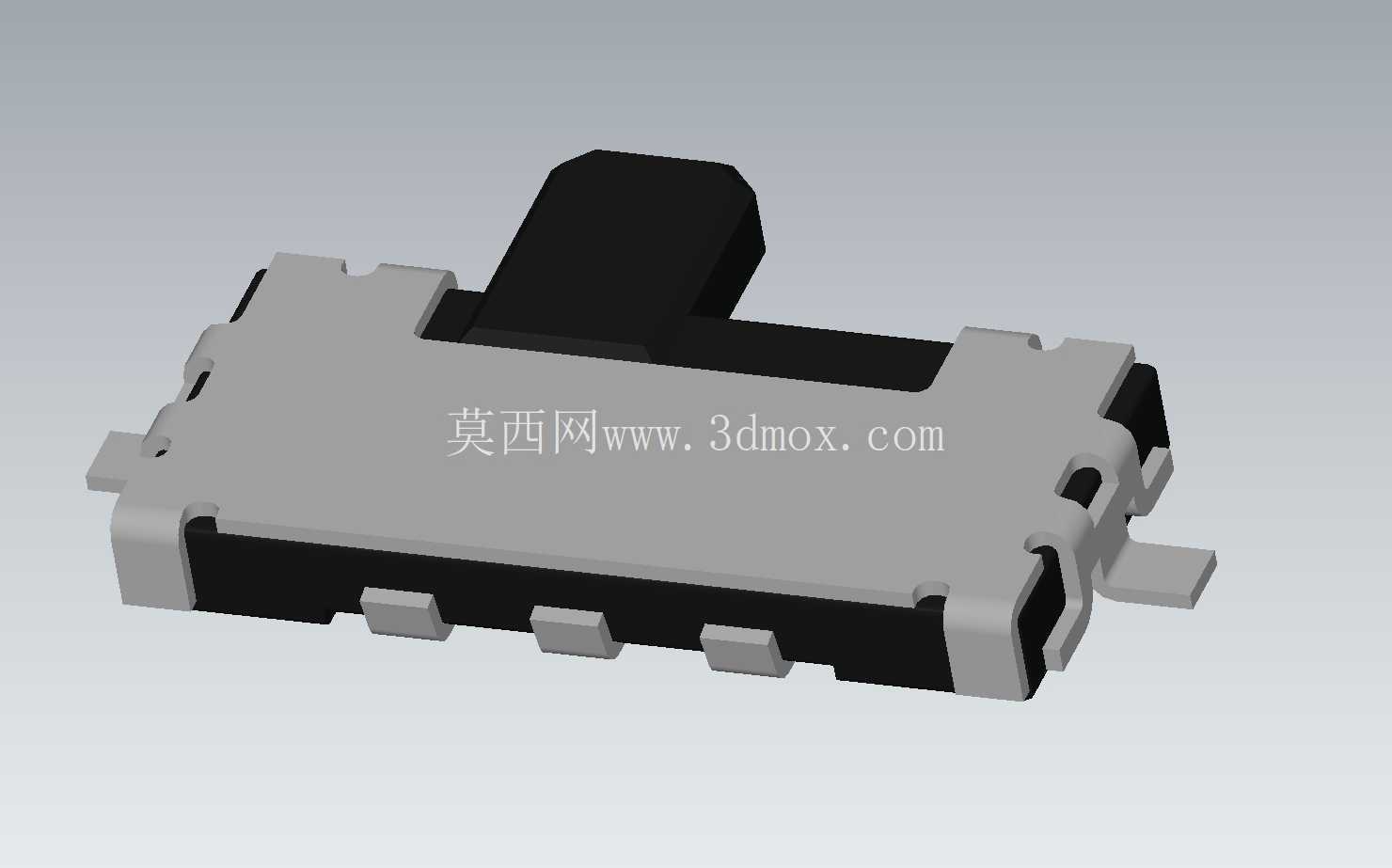

　　这类微型SMD开关在当前的小型化电子设备设计中应用极广，除了常规的消费电子，在小型工业传感器、便携检测仪器、微型无线传输模块中都有大量使用，它的稳定性能直接影响整机的功能可靠性，所以在建模时对每一个结构细节都做了还原，包括底部焊盘的细微倒角、壳体上的工艺凹槽、拨块的防滑纹理，都和实际量产元件保持一致，方便设计人员在做整机效果渲染时也能获得真实的装配视觉效果，避免结构评审时出现元件外观与实际物料不符的问题。
