AA电池弹片式接触座结构设计

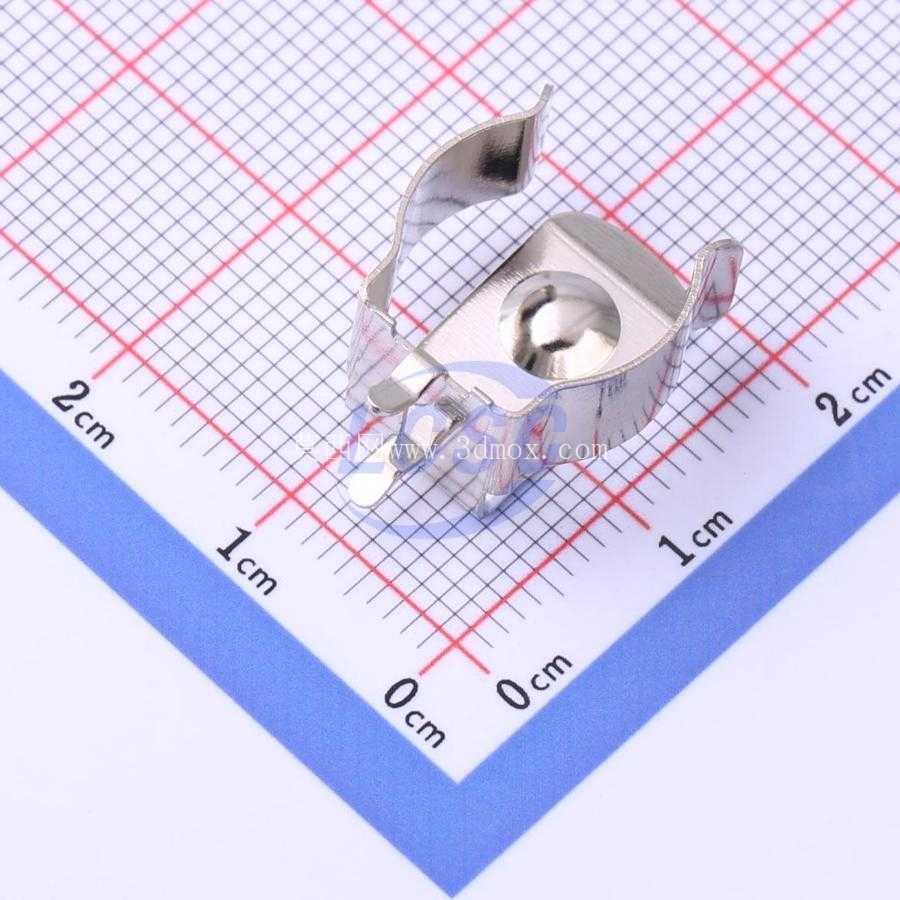

　　这款AA电池接触座是消费电子、小型手持设备、便携检测仪器供电回路里的基础接触部件，核心作用是为单节AA规格干电池或充电电池提供稳定的机械夹持与电气导通路径，替代传统焊接式电池仓触点，大幅提升终端产品的组装效率与后期电池更换的便捷性。从实际应用场景来看，这类弹片式电池座广泛覆盖红外测温枪、手持条码扫描器、小型无线传感节点、家用便携遥控器、儿童电动玩具、低功耗工业现场手持调试终端等采用单节AA电池供电的设备，是电池仓结构里直接决定供电可靠性的核心五金件。

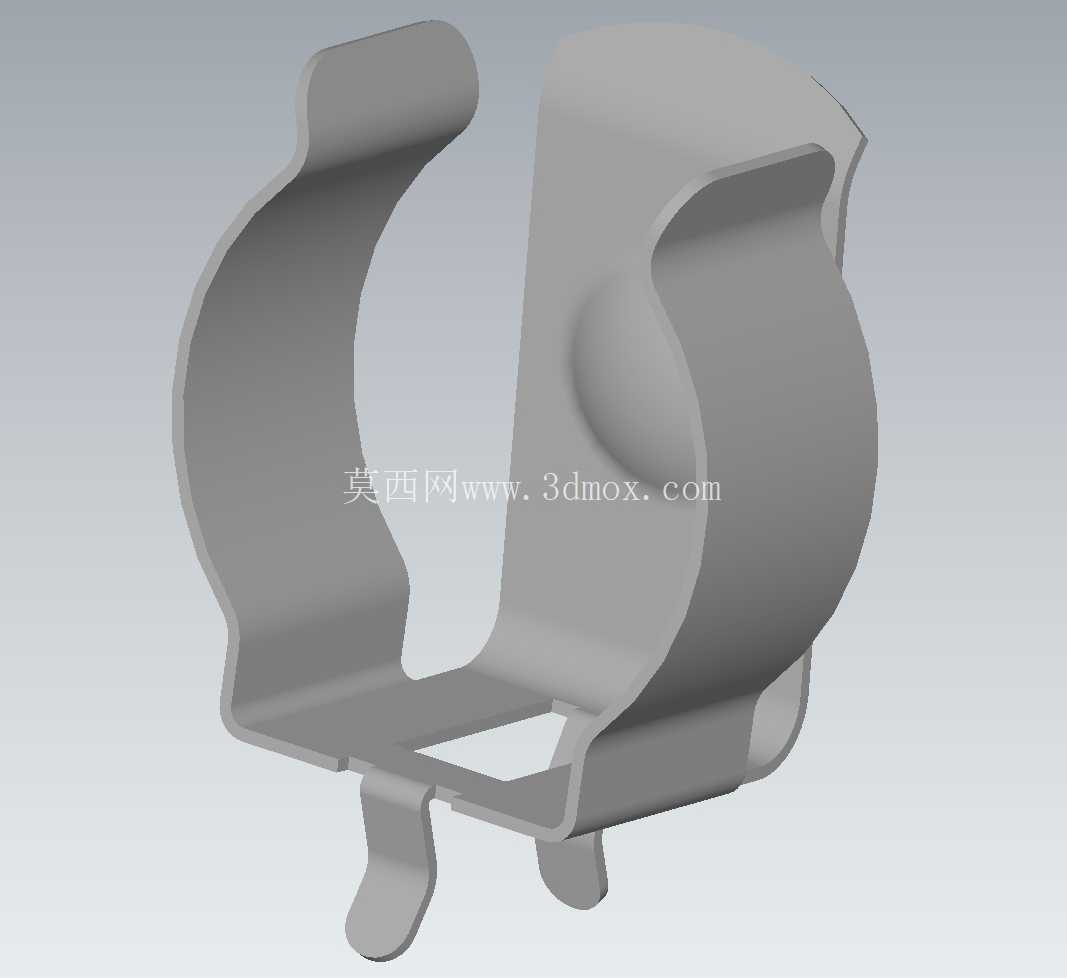

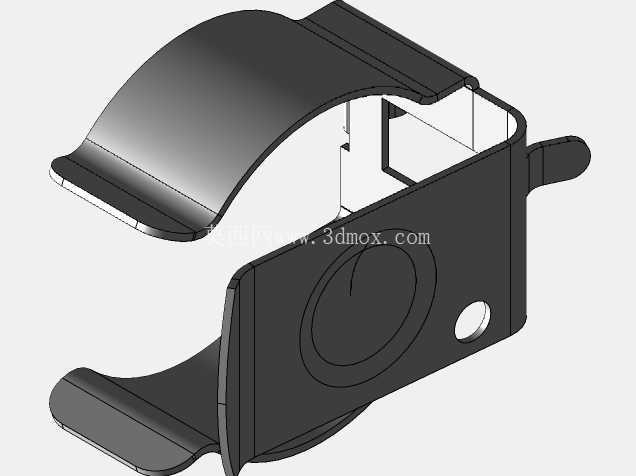

　　设计上采用一体化冲压折弯成型工艺，整体没有额外拼接焊点，依靠金属板材自身的弹性形变实现对电池的夹持固定。两侧弧形抱臂的曲率完全匹配AA电池14.5mm的标准外径，抱臂开口处做了向外微张的导入斜角，装配电池时无需刻意对准，顺着斜角按压即可让电池滑入夹持位，日常更换电池的操作手感顺畅，不会出现卡滞或刮破电池外皮的问题。底部的两个引脚分别对应电池正负极的导通路径，引脚宽度与伸出长度完全适配常规PCB板的通孔焊盘尺寸，波峰焊或手工焊都能获得足够的焊接强度，引脚根部做了局部压筋加强处理，能承受焊接时的外力拉扯，避免多次拆装电池后根部出现金属疲劳断裂。

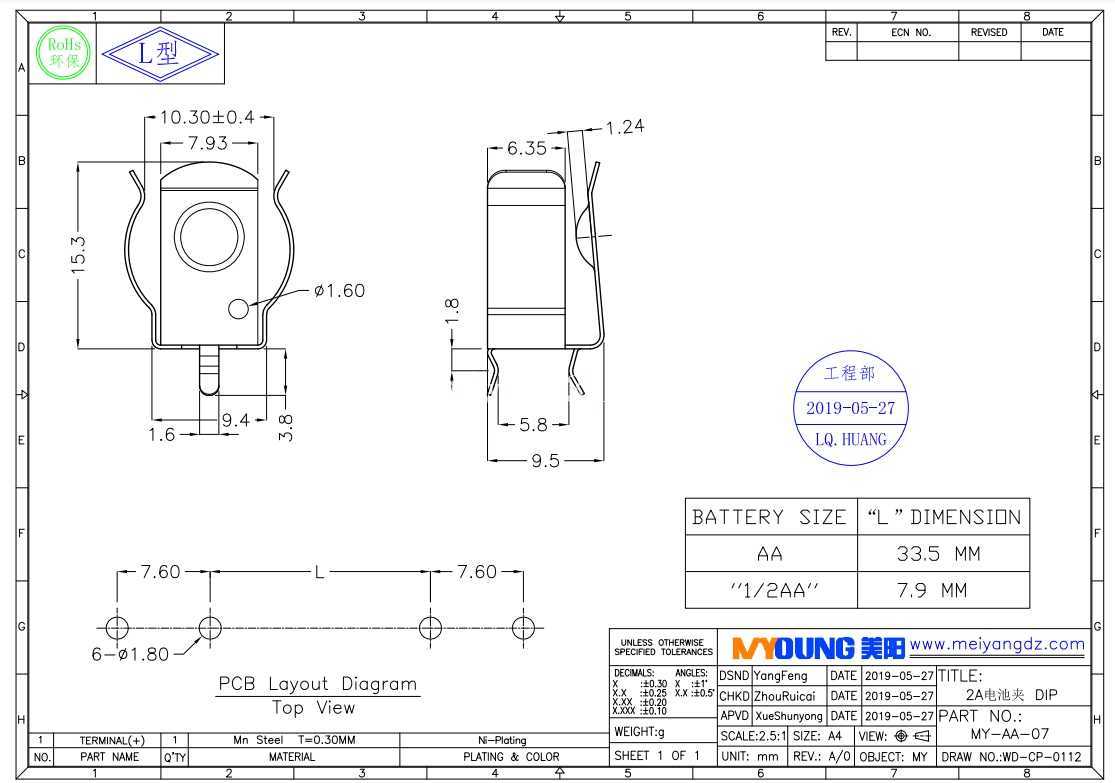

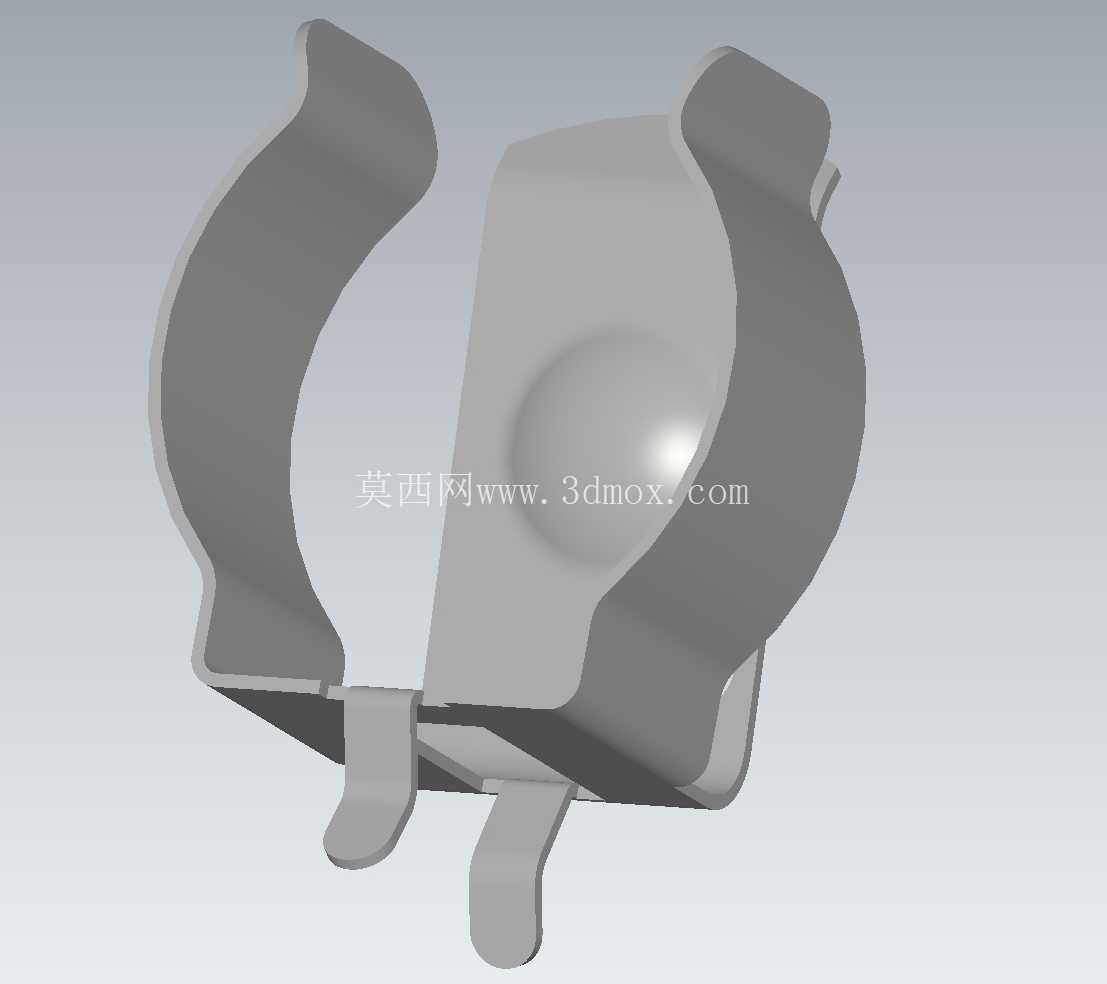

　　从安装边界来看，该电池座整体占用PCB板的安装面积极小，垂直于板面的安装高度刚好匹配AA电池装入后的半径尺寸，不会额外占用电池仓的多余空间，电池装入后整体外轮廓与仓体内壁间隙控制在0.3mm以内，设备跌落或受到振动冲击时，电池不会在仓内出现窜动，避免接触不良导致的设备瞬断问题。弹片的接触区域做了微凸的球面设计，接触点始终贴合电池端面/柱面的导电区域，即使电池生产存在轻微的尺寸公差，也能保证接触压力稳定在合理区间，既不会因为压力过大导致电池装入取出阻力过大，也不会因为压力过小导致接触电阻超标，长期使用后接触电阻波动值控制在毫欧级，不会因为触点压降影响设备供电稳定性。

　　设计过程中充分考虑了冲压工艺的可行性，所有折弯圆角都匹配对应厚度板材的最小折弯半径，不会出现冲压开裂的问题，料带排布时可以实现多工位级进模连续生产，单件生产的材料利用率高，适合大批量量产。弹片表面采用常规镀镍处理，兼顾导电性能与抗氧化能力，在常规温湿度环境下长期存放不会出现锈斑导致的接触失效，完全满足消费类电子与一般工业设备的使用寿命要求。不同于螺丝固定式的电池座，这款弹片式结构直接焊接在PCB上即可完成固定，不需要额外的螺丝柱或卡扣结构，能简化电池仓的塑料壳体设计，减少整套产品的零件数量，降低整体装配成本。在实际选型时，只需要确认PCB上对应的焊盘位置与电池仓的内部空间尺寸，即可直接套用该结构，不需要重新做弹片的折弯参数调试，能大幅缩短小型电子设备的研发周期，避免从零开始设计弹片时反复调整弹力、接触位置的试错成本。
