小型双辊压面辊压机构三维设计

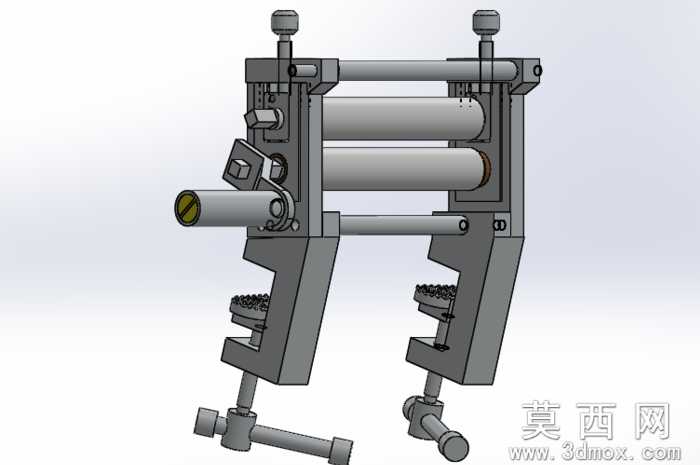

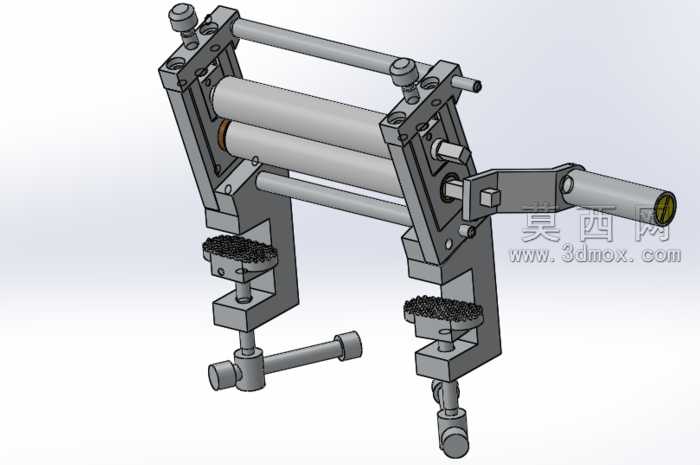

本模型为小型手动辊压机构，采用SolidWorks完成全参数化三维建模，整体结构以对称式双侧板作为承载主体，建模过程中对各零件的装配约束做了精准定义，确保辊轴、调节组件、夹持结构之间的运动逻辑符合实际使用需求。渲染阶段采用哑光金属材质模拟设备的钢制机身，对压辊表面做了细腻的磨砂质感处理，调节旋钮、锁紧手柄等操作件则做了金属光泽的差异化表现，整体渲染效果清晰呈现各部件的结构层次与装配关系。结构设计上，核心工作部件为上下平行布置的两根压辊，辊轴两端通过轴承结构与双侧板连接，保证辊体转动的顺畅度；侧板上方设置两组带刻度的调节旋钮，可通过螺纹传动调整上下压辊的间隙，适配不同厚度的物料压制作业需求；侧板外侧延伸出横向进料导辊，方便物料平稳送入辊压间隙；设备下部设置两组可调节的夹持固定结构，搭配锁紧手柄可将整个机构稳固夹持在工作台边缘，无需额外固定安装即可使用；侧板侧边还设置有定位挡块组件，可辅助限制物料进给位置，保证辊压作业的一致性。设计思路围绕小型化、手动操作、便携易用的核心需求展开，整体结构紧凑无冗余部件，所有操作件均布置在人手可便捷触及的位置，兼顾了家用小型面食制作、小批量手工物料辊压的使用场景，各零件均做了工艺性优化，符合常规机械加工的成型要求，装配关系无干涉，可直接用于工程参考或教学演示。
