Adafruit九自由度IMU传感器模块结构设计

项目分类:传感器 发布时间:2024-11-26 ID:809837
  • Adafruit九自由度IMU传感器模块结构设计
  • Adafruit九自由度IMU传感器模块结构设计
  • Adafruit九自由度IMU传感器模块结构设计
  • Adafruit九自由度IMU传感器模块结构设计

  这款九自由度惯性测量单元PCB模块,是面向姿态感知、运动追踪类嵌入式项目开发的核心感知硬件,在机器人导航、可穿戴设备动作捕捉、无人机姿态稳定、工业设备振动监测、VR/AR交互外设等场景中都有广泛应用。模块搭载的BNO085芯片本身集成了三轴加速度计、三轴陀螺仪、三轴磁力计,还内置了传感器融合算法,能够直接输出校准后的绝对方向、四元数、欧拉角、线加速度、重力矢量等数据,省去了主控端做复杂传感器校准与融合运算的工作量,大幅降低嵌入式开发的固件开发门槛。

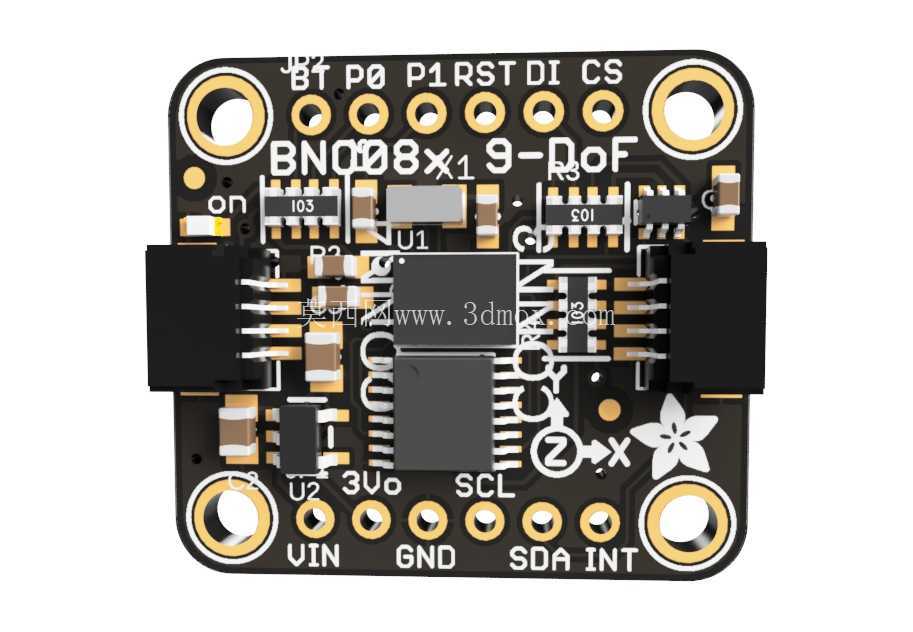

  从结构设计层面看,这款模块采用了标准的STEMMA QT即Qwiic兼容接口设计,两侧预留的4P卧式连接器无需焊接即可通过标准排线完成与主控板的连接,支持I2C通信协议,同时也预留了全引脚的2.54mm间距焊盘,既可以直接插在面包板上做原型验证,也可以通过焊接排针接入定制化的载板,适配不同开发阶段的使用需求。模块整体采用方形切角的PCB外形,四个角位预留了M2规格的安装孔,安装孔做了金属化沉头处理,既可以用铜柱配合螺丝做层叠堆叠安装,也可以直接通过螺丝固定在设备壳体的安装柱上,安装孔的中心距经过标准化设计,兼容Adafruit旗下同尺寸的Feather、QT Py系列扩展板的堆叠规范,方便多模块组合搭建原型系统。

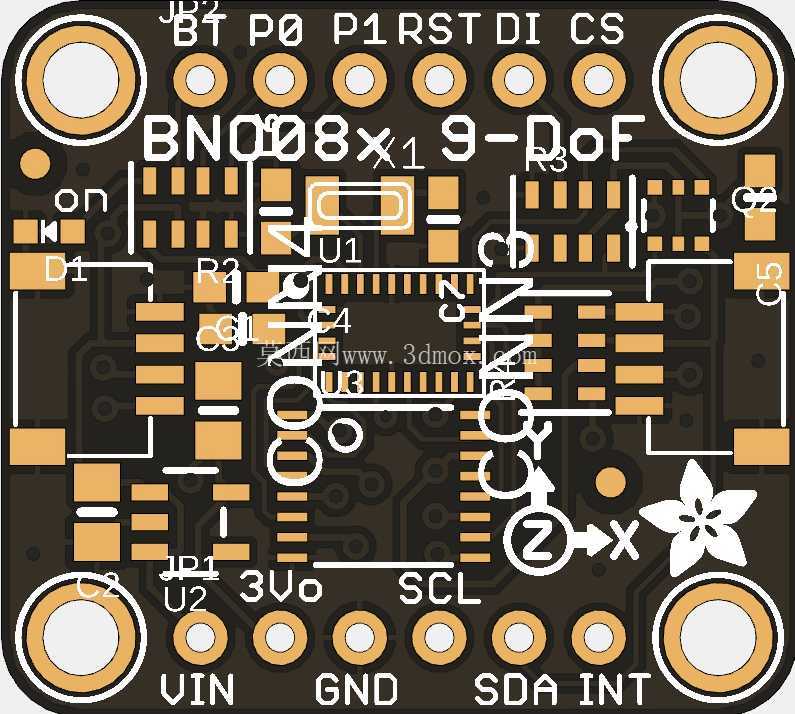

  PCB上的元件布局经过优化,核心的BNO085芯片布置在板卡中心区域,外围的去耦电容、上拉电阻、电平转换元件围绕芯片就近布置,缩短高频信号走线长度,减少信号干扰;电源相关的滤波电容布置在VIN、3V3电源入口位置,有效抑制电源纹波对传感器精度的影响。板卡上清晰丝印了每个引脚的功能定义,包括VIN、GND、SDA、SCL、INT、RST、CS等引脚标识,还有X、Y、Z轴的方向标识,方便开发者在安装时快速确认传感器轴向,避免坐标系对齐错误导致的姿态数据偏差。板卡边缘预留的两个STEMMA QT接口分别布置在板卡的左右两侧,支持多模块的菊花链连接,在需要同时挂载多个I2C传感器的场景下,可以不用额外做接线分线,直接通过排线串联即可,简化接线复杂度。

  在安装边界上,模块整体厚度控制在5mm以内,包含两侧连接器的总宽度为20.3mm,总长度为25.4mm,属于极小尺寸的传感器模块,能够嵌入到空间非常紧凑的设备内部,比如小型无人机的飞控舱、可穿戴手环的内部腔体、小型机器人的关节部位等。板卡上的复位、中断引脚都引出到焊盘,开发者可以根据需求连接主控的IO口,实现传感器的硬件复位、数据就绪中断触发等功能,降低主控的轮询开销。模块支持3.3V逻辑电平,板载了电平转换电路,VIN引脚可以兼容3.3-5V的电源输入,能够直接适配5V逻辑的Arduino类主控和3.3V逻辑的ESP32、STM32类主控,不需要额外添加电平转换模块,提升了跨平台的适配性。

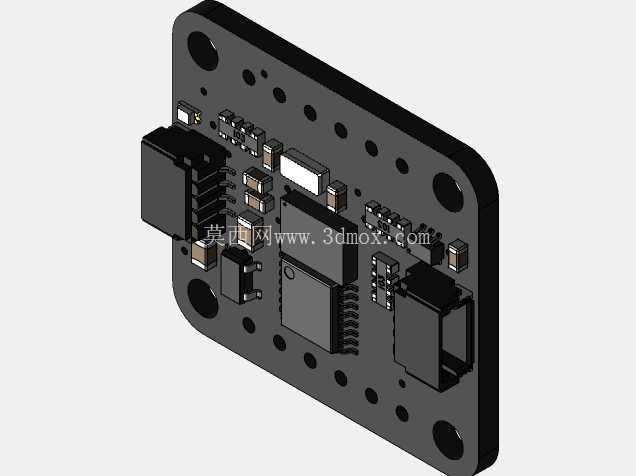

  从建模还原度来看,这款模型完全依据实际PCB的制造文件进行1:1建模,所有元件的高度、位置、外形都和实物一致,包括板卡上的丝印标识、安装孔的倒角、连接器的插针位置、芯片的引脚分布都做了精准还原,在做设备整体结构装配时,可以直接导入该模型进行干涉检查,确认传感器安装位置是否和周边结构件存在冲突,提前验证走线空间、安装螺丝的操作空间是否充足,避免实际打样组装时出现结构干涉问题。对于做机器人整机结构设计、可穿戴设备结构设计的工程师来说,精准的传感器模型能够在设计阶段就完成整机的布局规划,确认传感器的安装朝向是否符合坐标系要求,是否会被周边的金属结构件遮挡磁力计的磁场检测,提前优化结构布局,减少后期样机调试时的结构修改工作量。

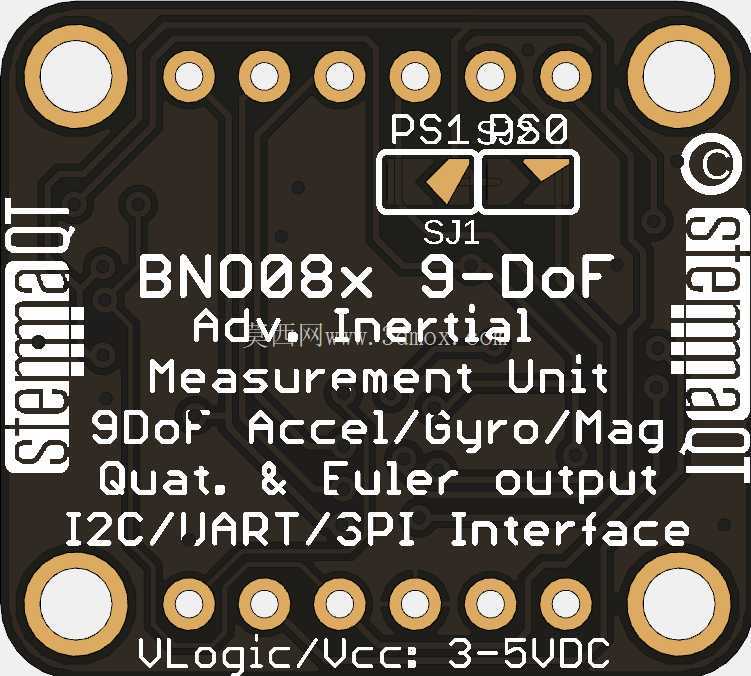

  另外,模块上预留的地址选择焊盘也在模型中做了体现,开发者可以通过焊接修改地址焊盘来切换I2C地址,在同一I2C总线上挂载多个同型号模块时不会出现地址冲突,模型中对这些焊盘的位置、尺寸都做了还原,方便在做定制载板设计时对应预留焊盘位置。板卡表面的哑光黑阻焊层、白色丝印、沉金焊盘的外观特征也在模型中做了对应呈现,在做产品渲染展示时能够还原真实的硬件质感,用于项目文档、产品说明的配图制作。
