Adafruit VL6180 ToF测距传感器板

　　这款VL6180飞行时间测距传感器PCB，采用STEMMA QT连接接口设计，核心围绕近距离高精度测距场景的集成需求完成结构与电气布局。从实际工程应用来看，这类ToF传感器常被集成在小型自动化设备的避障单元、智能仓储的物料到位检测工位、消费电子的近距感应模块、教育类机器人的距离感知节点中，相比传统红外测距方案，它基于飞行时间原理的测距逻辑不受被测物体表面反射率差异的过度干扰，在10cm以内的近距检测场景中能保持毫米级的检测精度，适配多数需要短距精准测距的嵌入式集成需求。

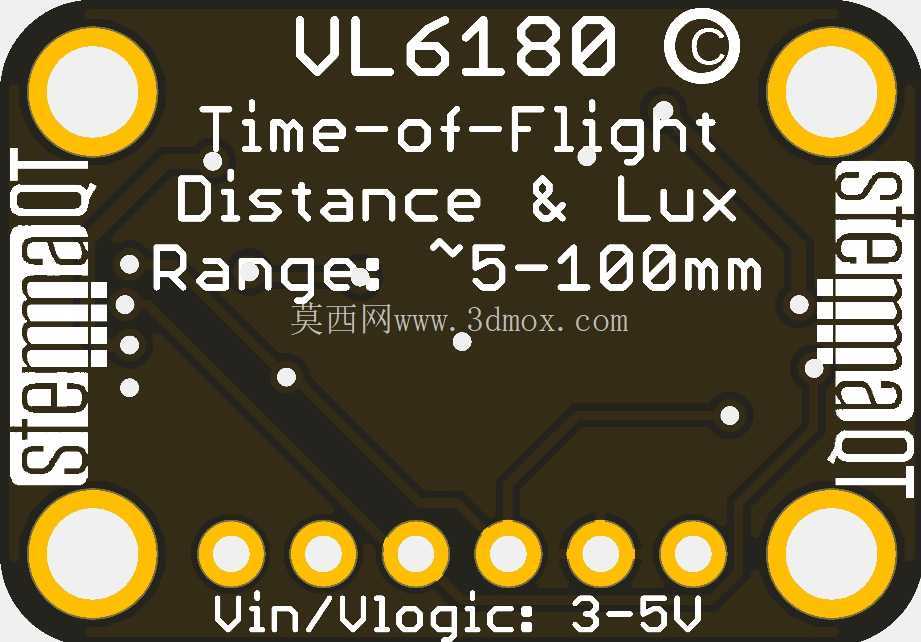

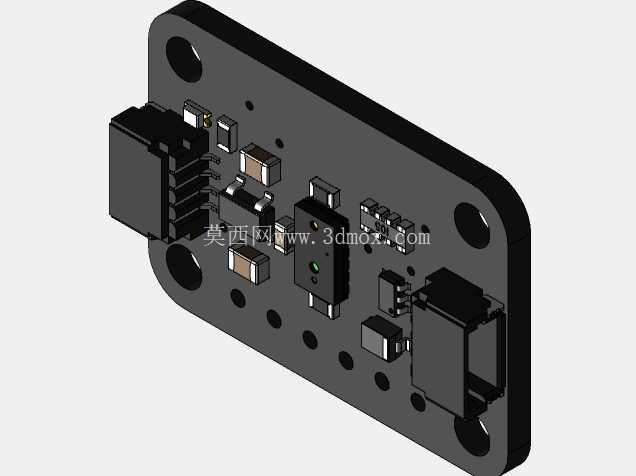

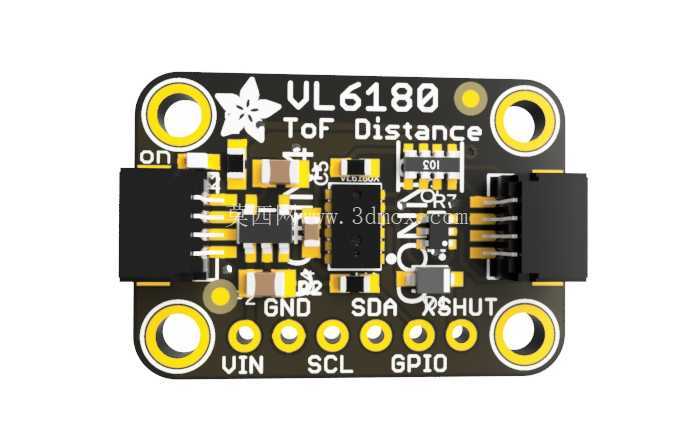

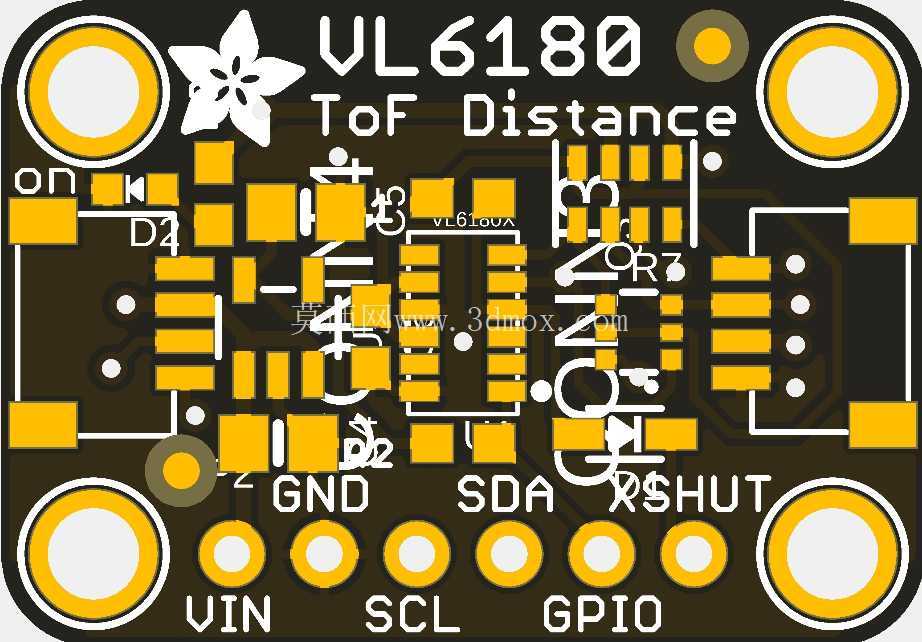

　　设计层面，整块PCB采用对称式安装孔布局，四个角位设置的金属化安装孔孔径统一，可直接配合M2规格的铜柱或螺丝完成固定，安装孔中心距经过标准化校准，能兼容多数通用传感器支架的孔位参数，不需要额外做转接板加工。板载接口采用标准化的STEMMA QT插接件，两侧均设置了同规格的4Pin插座，支持多设备串接布线，在多传感器阵列布设的场景中，不需要额外飞线焊接，直接通过标准4P排线就能完成电源与I2C通讯线路的连接，大幅降低集成阶段的布线工作量。板上的引脚标识采用沉金工艺丝印，VIN、GND、SCL、SDA、GPIO、XSHUT等功能引脚标注清晰，即便不查阅 datasheet 也能快速完成接线核对，避免接错引脚导致的模块烧毁问题。

　　从电路布局来看，核心的VL6180传感芯片布置在PCB板的几何中心位置，周边的去耦电容、限流电阻都紧贴芯片引脚布置，尽可能缩短高频信号的走线长度，减少信号传输过程中的干扰，保证测距数据的稳定性。板载的电源指示LED布置在板边醒目位置，上电后可直观判断模块供电状态，GPIO扩展引脚预留了上拉电阻位置，可根据实际使用需求选择是否焊接，适配不同主控板的IO电平要求。模块的光学发射与接收窗口正对PCB板的上方区域，安装时只要保证该区域无遮挡，就能获得最佳的测距角度，其视场角经过原厂校准，在额定测距范围内不会出现边缘检测盲区。

　　安装边界方面，整块PCB的外形为规则矩形，板边无突出的异形结构，除两侧插接件突出板边一定距离外，其余元器件均布置在PCB轮廓范围内，在紧凑的设备内部安装时，可准确预估所需的安装空间，不会和周边结构件产生干涉。板上的两个黑色插接件高度统一，顶部齐平，在多层堆叠安装的场景中，可保证上层板的支撑平面度，不会出现倾斜问题。所有贴片元器件的焊接高度都控制在较低范围内，整体模块的厚度较薄，可嵌入到空间狭小的设备外壳内部，比如小型手持检测设备、桌面级小型机器人的机身内部，不会占用过多的内部结构空间。

　　实际选型使用时，这类集成化的传感器模块不需要用户自行完成核心芯片的外围电路设计，所有必要的外围器件都已经完成焊接调试，拿到模块后只需要通过标准排线连接到主控板的I2C接口，配合对应的驱动代码就能快速实现测距功能，能大幅缩短产品开发周期，适合原型验证阶段快速搭建功能样机，也适合小批量量产的产品中直接集成使用，减少自行画板、焊接、调试的工作量。模块的工作电压范围覆盖常用的3.3V与5V逻辑电平，可兼容市面上绝大多数主流的开源硬件主控板，不需要额外做电平转换，适配性较强。
