Adafruit九自由度IMU传感器PCB板

　　在做小型移动机器人姿态解算、穿戴式动作捕捉、无人机飞控辅助定位这类项目时，姿态传感器的安装适配一直是结构设计里容易踩坑的环节，很多IMU模块要么接口不通用需要额外飞线，要么安装孔位和常用的小型设备安装基准不匹配，要么板载元件布局不合理导致安装时和周边结构件产生干涉。这次还原的BNO055九自由度绝对方向IMU板，就是针对这些实际工程痛点做的结构设计，完全匹配Adafruit官方STEMMA QT生态的硬件规范，能直接嵌入到各类需要姿态感知的小型设备结构中。

　　从实际功能落地的角度看，这块板集成了三轴加速度计、三轴陀螺仪、三轴磁力计，板载的BNO055芯片本身能完成传感器数据融合直接输出绝对方向数据，不需要主控额外做复杂的姿态解算，能大幅降低嵌入式端的运算负载。做结构设计的时候首先要考虑的是安装边界，这块板采用标准的2.54mm间距排针引出所有功能引脚，四个角的安装孔是通用的M2螺丝孔位，孔位中心距完全匹配常用的小型传感器安装支架、机器人上层板的预留孔位，不需要额外做转接板就能直接固定。板身整体轮廓做了圆角处理，避免尖锐边角在安装时刮伤周边线材或者绝缘层，整体厚度控制在板厚加两侧接插件高度的范围内，安装时预留3mm的垂直空间就能完成装配，不会占用过多的设备内部空间。

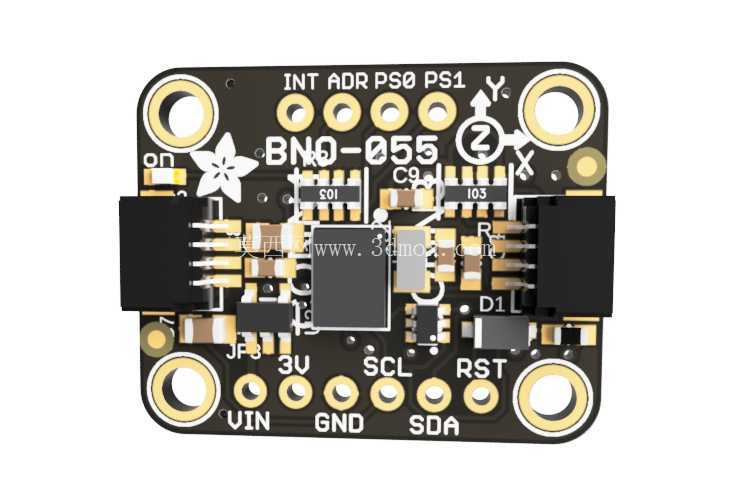

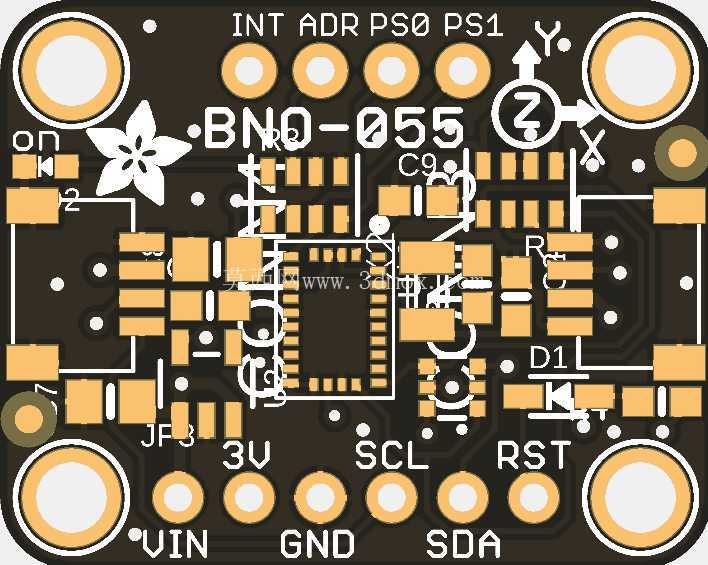

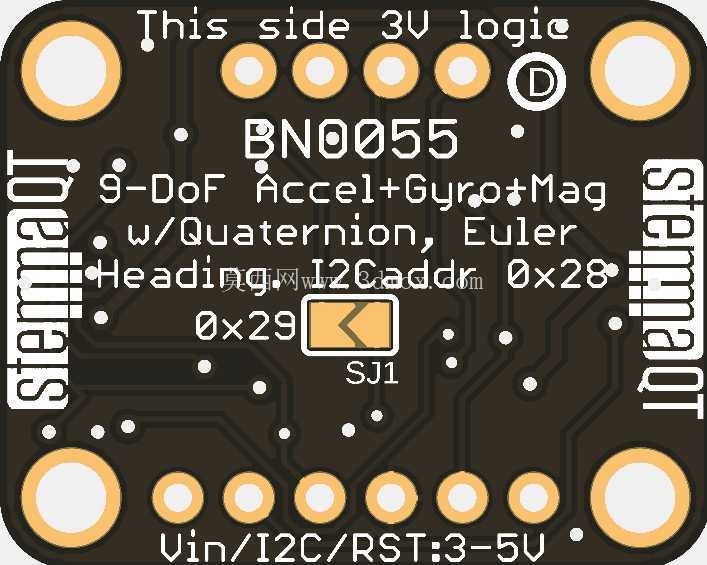

　　接口布局上，板卡两侧预留的STEMMA QT/Qwiic接口是标准化的4Pin JST SH 1.0mm间距接插件，支持I2C通信，做结构排布的时候不需要考虑飞线的弯折半径、线材固定的问题，只要在设备结构上预留对应位置的走线槽，就能直接用标准的QT连接线完成和主控板的连接，大幅减少装配时的接线工作量。板上的元件布局经过优化，核心的BNO055芯片放置在板卡中心位置，能最大程度减少安装时板卡形变对传感器精度的影响，周边的阻容元件、电平转换芯片都做了贴装高度控制，最高的元件高度不超过接插件的高度，不管是正向安装还是反向叠装都不会出现元件干涉的问题。板上丝印清晰标注了每个引脚的功能定义，还有X/Y/Z轴的方向标识，安装的时候不需要额外查阅 datasheet 就能快速对准轴向，避免因为安装方向错误导致姿态数据坐标系出错，减少调试阶段的排查工作量。

　　在不同行业的应用场景里，这块板的结构适配性很强：做小型教育类移动机器人的时候，可以直接固定在机器人上层亚克力板或者3D打印支架上，配合轮式里程计做航位推算，解决轮子打滑带来的定位误差；做穿戴式动作捕捉设备的时候，因为板卡体积小巧，可以嵌入到关节固定绑带的结构件里，不需要额外设计复杂的固定结构；做小型无人机的辅助定高、悬停稳定控制时，这块板的安装孔位可以直接匹配常用的飞控板扩展位，不需要额外做减震转接结构就能直接安装，板卡本身的重量很轻，不会给无人机带来额外的负载负担。

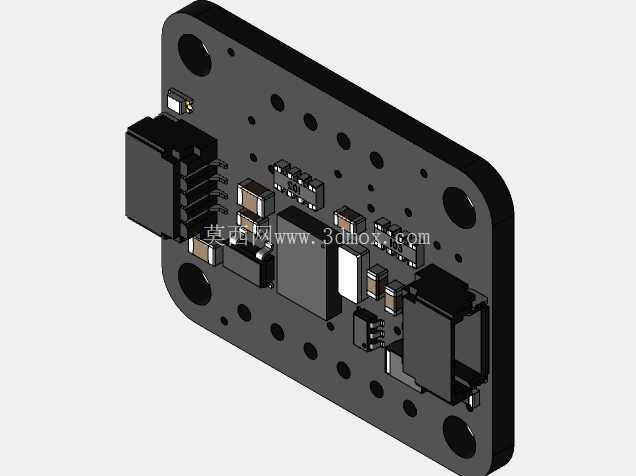

　　设计建模的时候，所有元件的尺寸都按照实际物料的规格做1:1还原，包括接插件的插针突出长度、板边的倒角尺寸、安装孔的沉头深度，都和实物完全一致，导入到设备整体装配体里的时候，可以直接做干涉检查，提前排查安装时可能出现的结构冲突。比如在做SCUTTLE移动机器人的扩展传感器设计时，直接把这个模型导入到机器人的上层装配体里，就能快速确定安装位置，预留出走线空间，不需要等实物打样回来再调整结构，大幅缩短研发迭代的周期。板卡的边缘预留了足够的绝缘距离，安装时即使和金属结构件直接接触，也不会出现引脚短路的问题，对新手做结构设计也很友好，不需要额外做绝缘垫片的设计。另外板上的复位引脚、中断引脚都通过排针引出，在做结构设计的时候可以根据项目需求选择是否外接按键或者接线，不需要额外修改板卡结构，适配不同项目的功能需求。
