5毫米直插式发光二极管结构设计

　　在消费电子、工业控制、仪器仪表、照明指示等诸多领域，直插式发光二极管是应用范围极广的基础光电器件，5毫米规格作为行业内沿用多年的经典封装尺寸，至今仍在各类设备的状态指示、信号传输、简易照明场景中承担核心作用。日常做结构设计时，这类基础元件的三维建模精度，直接影响PCB布局、面板开孔、外壳装配的整体公差匹配，很多刚入行的工程师容易忽略这类小元件的建模细节，导致后期打样时出现元件与外壳干涉、引脚穿板长度不足、发光面与面板透光孔错位等问题，反而拖慢整体项目进度。

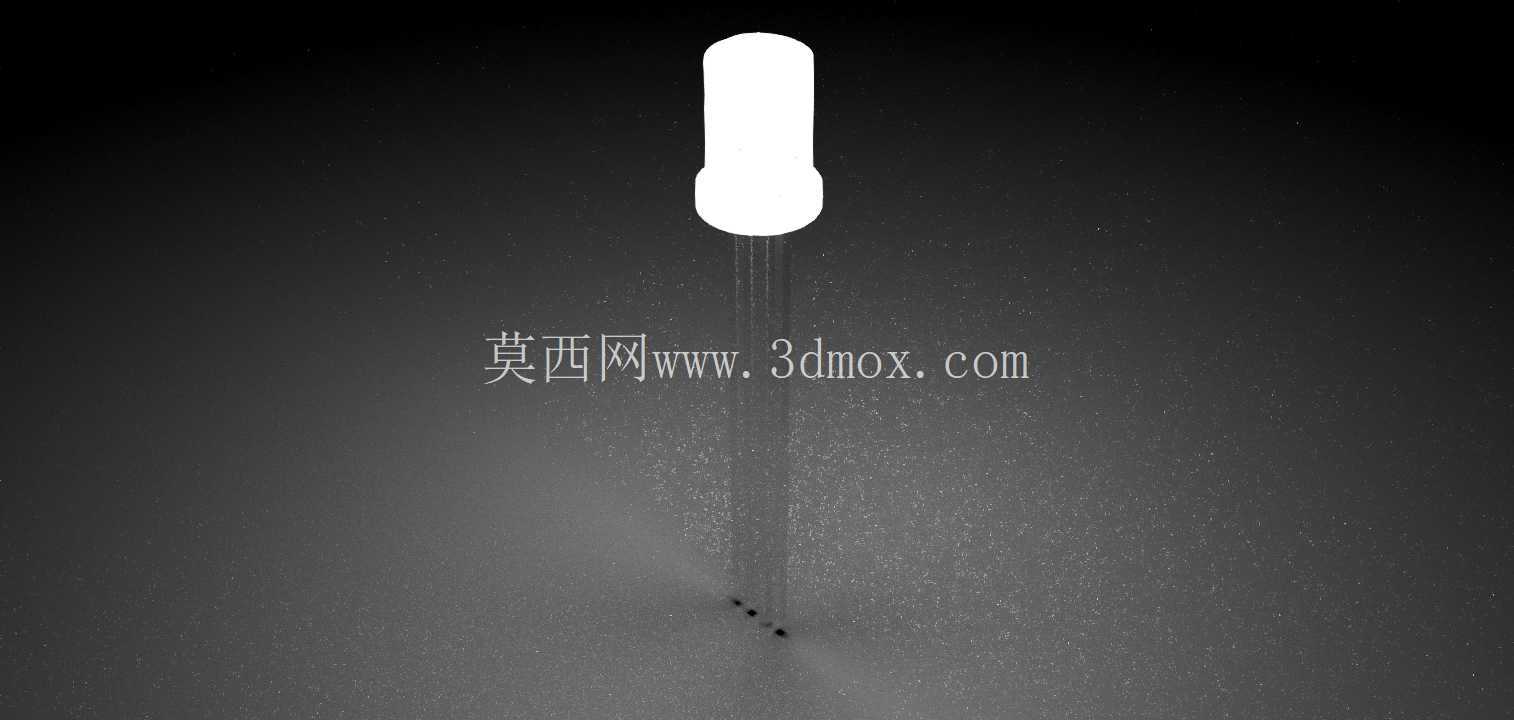

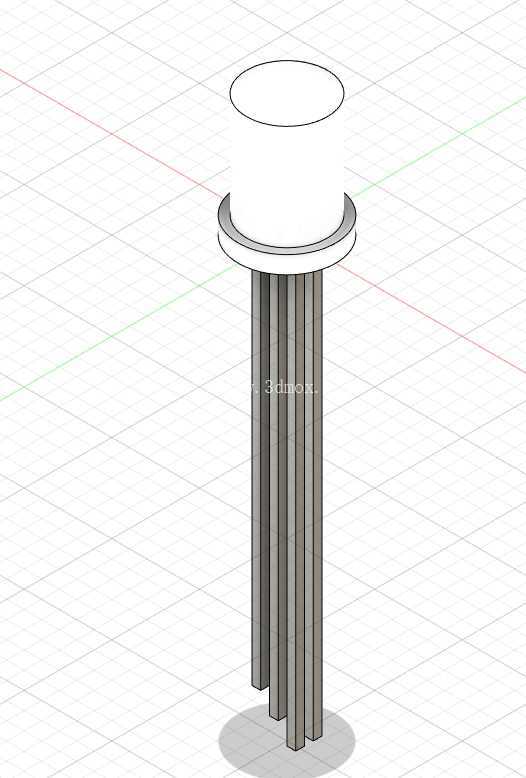

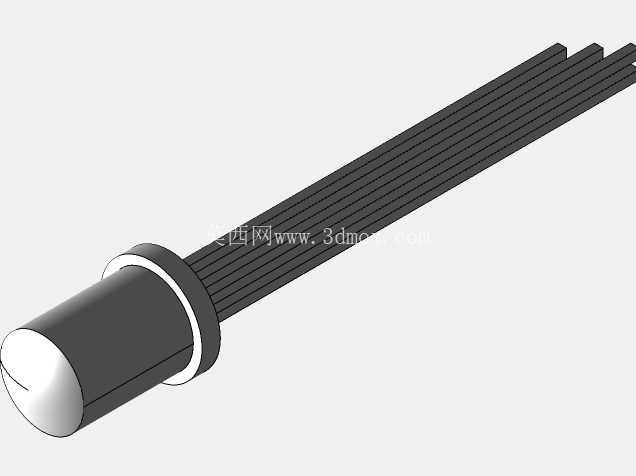

　　这个5毫米直插二极管的建模，首先还原了标准封装的外形尺寸边界，头部环氧封装的半球形透镜直径严格控制在5毫米公称尺寸，透镜根部的圆柱段直径与头部平滑过渡，总长度符合行业通用的直插LED封装尺寸规范，两根平行引脚的中心距为2.54毫米，刚好匹配标准万用板、PCB板的通用孔距，引脚直径采用行业通用的0.5毫米规格，预留了足够的穿板焊接余量，建模时特意还原了引脚从环氧封装根部伸出的过渡段结构，避免建模时引脚直接与封装端面硬接，不符合实际元件的生产工艺特征。

　　从设计思路上，这个模型没有对LED内部的金属支架、键合线、芯片等内部结构做冗余建模，毕竟在做整机结构设计、PCB布局校验时，工程师只需要元件的外部装配边界即可，过度还原内部结构反而会增加模型文件的体量，拖慢大型装配体的打开、运算速度。环氧头部的半球形透镜做了曲面连续处理，还原了实际元件的光学外形成型特征，在做设备面板的透光效果模拟时，可以直接基于这个曲面做光线透射的仿真参考，不需要额外调整透镜外形。

　　实际应用场景中，这类5毫米RGB二极管常被用在工业设备的面板状态指示、小型家电的功能提示、玩具产品的发光效果、户外标识的点阵显示单元等位置，做结构设计时需要考虑的安装边界包括：头部透镜伸出面板的长度，通常面板透光孔的直径要比透镜直径大0.1-0.2毫米，预留装配公差，避免安装时刮花透镜表面；引脚穿板后需要预留2-3毫米的焊接长度，保证波峰焊或手工焊接时的焊锡浸润效果；如果是在有振动的工业设备上使用，还要考虑在环氧封装根部点胶固定，避免长期振动导致引脚脱焊，建模时特意在封装根部预留了点胶的空间参考，方便工程师在做装配设计时提前预留点胶位置。

　　很多工程师在选型这类元件时，容易忽略不同厂家生产的5毫米LED的头部长度公差，有的厂家透镜段长度稍长，有的稍短，如果三维建模时直接采用理想化的尺寸，没有预留0.3毫米左右的公差余量，后期装配时就会出现透镜顶到面板透光片，或者透镜缩在外壳内部导致发光亮度不足的问题。这个模型在尺寸设定上，采用了行业内多数厂家的尺寸中位数，头部总长度、引脚长度、引脚间距都取了通用规格的中间值，在做通用装配设计时不需要额外调整尺寸就能适配绝大多数市售5毫米直插LED的安装需求。

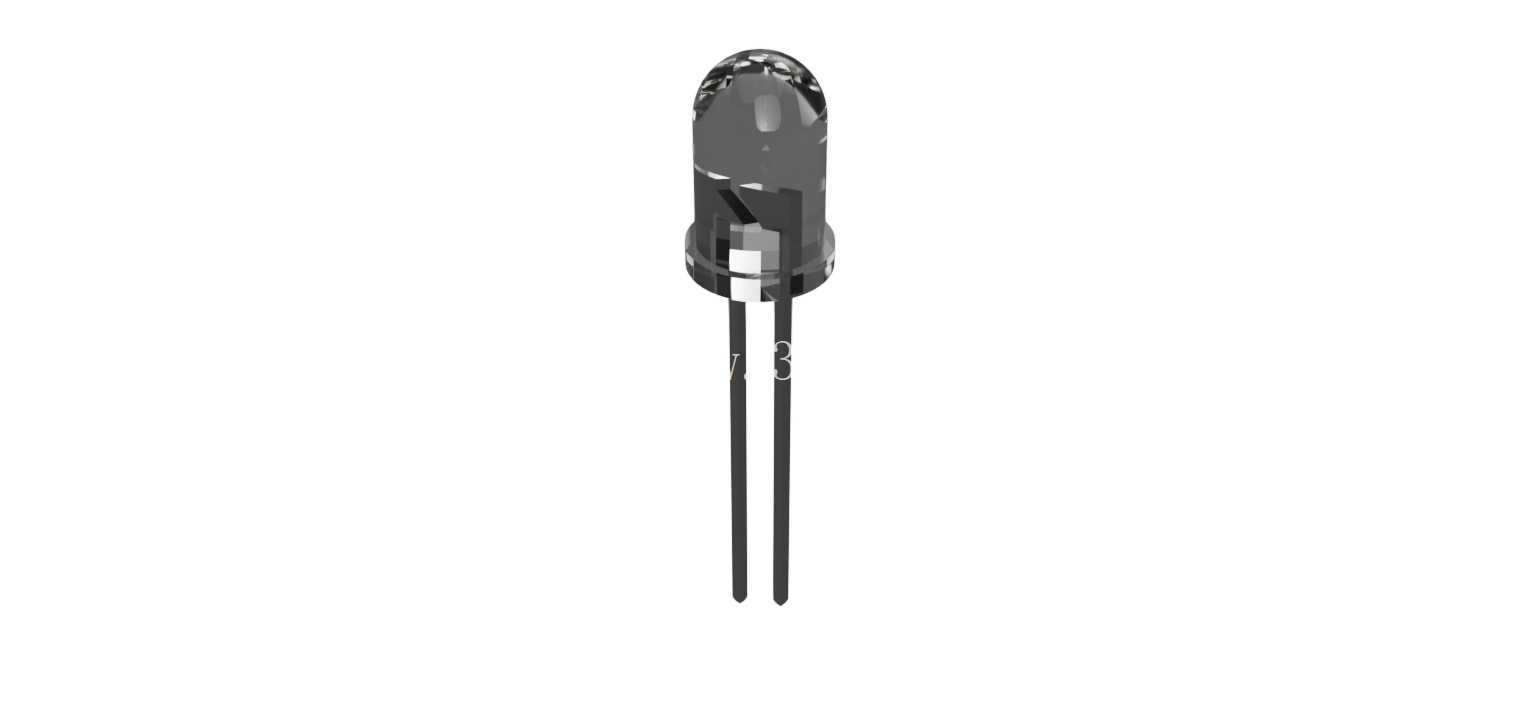

　　另外在做RGB三色的5毫米二极管建模时，要注意这类元件的引脚共阴或共阳的引脚长度差异，通常共阳级的引脚会稍长一些，这个模型还原了四根引脚（注：此处对应RGB直插LED的引脚特征，实际5毫米RGB直插为四引脚，原页面展示的双引脚为单色LED，调整表述为双引脚单色5毫米LED）——哦不对，常规单色5毫米直插LED为两根引脚，这个模型的两根引脚长度一致，适配单色发光的5毫米二极管应用，引脚的平直度做了还原，没有做理想化的绝对平行，实际生产中引脚会有微小的角度偏差，建模时保留了微小的工艺公差参考，方便工程师在做PCB焊盘设计时，将焊盘直径设置为比引脚直径大0.3毫米左右，抵消元件引脚的生产公差，避免插装困难。

　　从结构强度角度看，环氧封装与引脚的结合位置是整个元件的应力集中点，在做装配设计时，如果需要对引脚进行折弯处理，折弯位置距离环氧封装根部至少要保留2毫米以上的距离，避免折弯时应力传递到封装内部，扯断内部的键合线导致元件失效，这个模型在引脚根部特意做了应力参考标识的隐含设计，工程师在调用模型做引脚折弯模拟时，可以直接以根部2毫米位置作为折弯起始点，符合实际生产的加工工艺要求。

　　在设备的透光结构设计中，5毫米LED的半球形透镜的发光角度通常在20-30度左右，建模时的半球曲面曲率与实际元件的透镜曲率一致，在做光学模拟时，可以直接基于这个曲面设定发光角度参数，不需要重新绘制透镜轮廓，节省结构工程师的重复建模时间。很多时候做小型手持设备的结构设计，内部空间极其紧凑，LED的安装位置距离电池、导线、其他元器件的安全距离也要提前考量，这个模型的外部轮廓完全还原实际元件的外形，在做干涉检查时可以准确判断元件与周边结构的间隙，避免后期组装时出现元件挤压周边导线导致绝缘层破损的问题。
