Adafruit0.96英寸128x64OLED带STEMMAQT接口模块

　　在嵌入式开发、小型智能设备搭建、教学实验平台以及便携检测仪器的开发场景中，小型显示模块是人机交互环节不可或缺的核心部件，这款0.96英寸规格的OLED显示模块，正是针对紧凑空间内的信息可视化需求设计的硬件单元。从实际工程应用的角度看，这类单色OLED模块不需要背光组件，自身像素点主动发光，在低功耗手持设备、桌面小型传感节点、开源硬件项目中，能够在极小的安装空间内完成字符、简单图形、状态参数的实时显示，相比同尺寸的LCD模块，它的对比度更高，在强光下的可视性也更有优势，同时没有背光模组的厚度占用，整体板件的厚度控制更适合薄型化的设备装配。

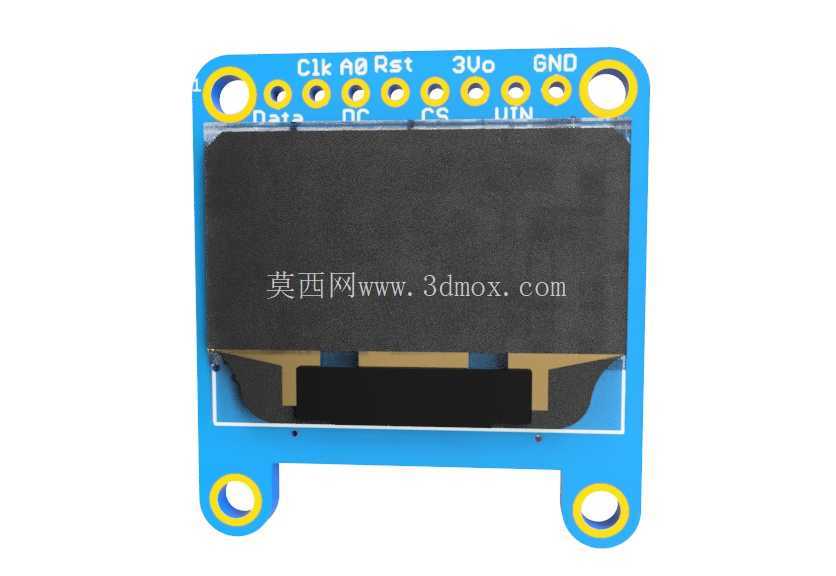

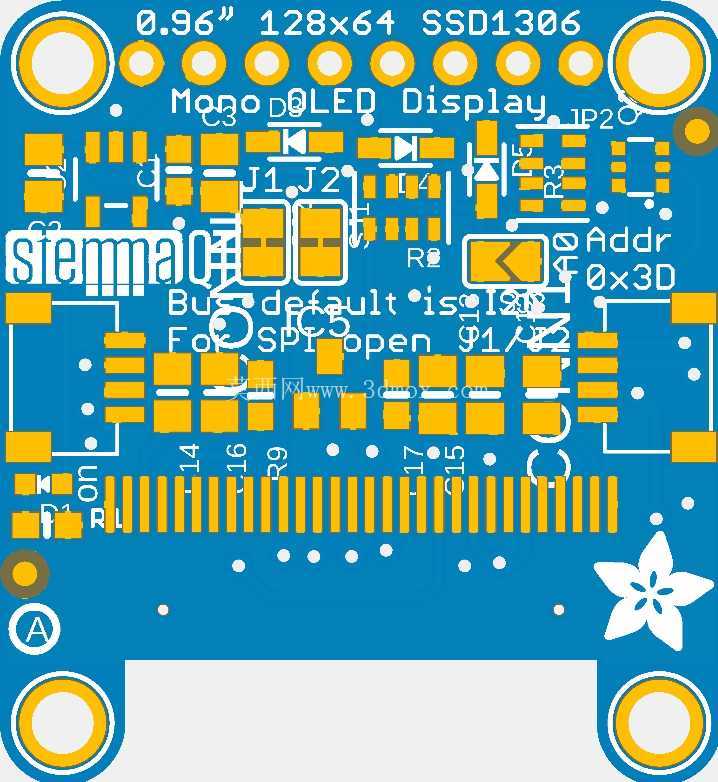

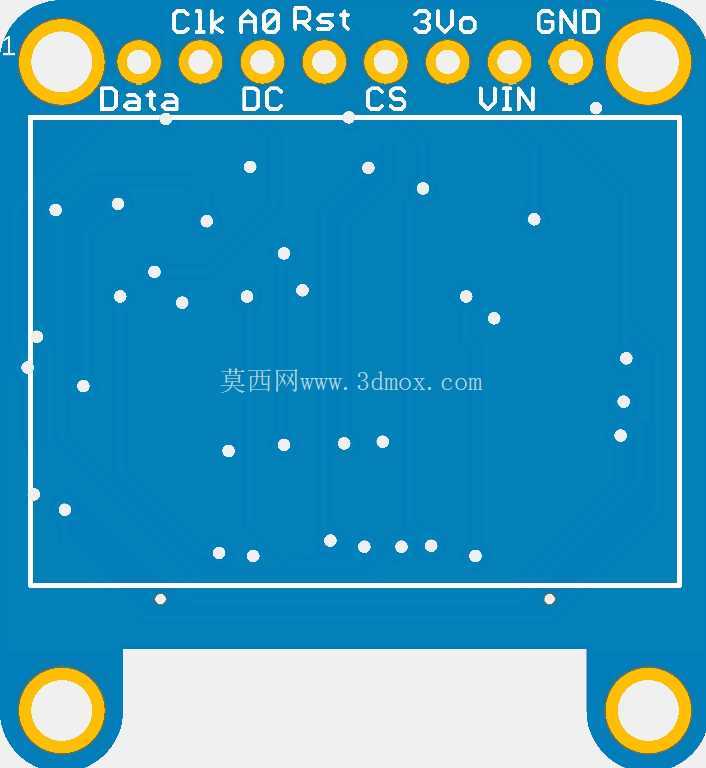

　　这款模块的PCB采用了STEMMA QT的连接接口设计，这种标准化的接插件方案省去了传统杜邦线焊接的工序，在原型验证阶段可以直接通过配套的排线完成与主控板的连接，大幅缩短硬件搭建的周期，对于需要快速迭代功能的开发场景来说，这种免焊接的接口设计能够减少接线错误率，也方便后期模块的更换与维护。PCB板的建模完全参照实际生产的制造规范完成，板上的丝印标识清晰标注了每个引脚的功能定义，包括时钟引脚、地址引脚、复位引脚、电源引脚、接地引脚等，在建模过程中还原了所有丝印层的内容，同时板边的安装孔位置、孔径大小都严格按照实物的安装尺寸还原，四个角的安装孔采用了金属化孔的设计细节，既可以通过铜柱完成板件的固定，也能在堆叠式的硬件结构中作为定位孔使用。

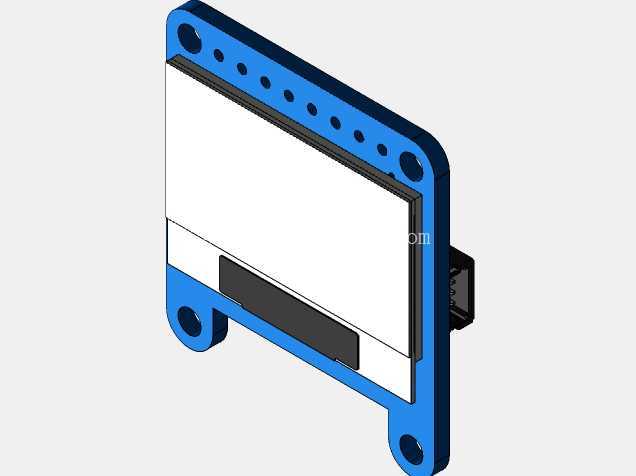

　　从安装边界的维度来看，整个模块的核心显示区域为0.96英寸，分辨率128x64，显示区域的黑边范围、PCB板的外轮廓尺寸都做了精准的还原，板上的接插件位置避开了安装孔的固定区域，在实际装配时不会因为螺丝固定而干涉接插件的插拔。PCB底部的金手指区域、驱动芯片的占位高度都做了符合实物的建模处理，驱动芯片位于显示面板的下方，被黑色的封胶层覆盖，建模时还原了这部分的凸起高度，确保在做整机结构干涉检查时，不会因为忽略这部分的高度而出现装配间隙不足的问题。

　　在设计思路上，这款模块的PCB布局充分考虑了小型化设备的装配需求，板件的外形做了切角处理，两个下方的安装孔延伸出板体，形成类似支耳的结构，这种设计可以在不增加板件整体宽度的前提下，提供稳定的固定点位，相比四个安装孔都布置在板件四角的方案，这种两个上孔布置在板体上部、两个下孔通过延伸支耳布置的方式，能够让显示区域尽可能靠近设备面板的开孔边缘，减少面板开孔与显示区域之间的黑边宽度，提升设备正面的视觉一致性。板上的所有元件布局都避开了显示区域的背面，防止过高的元件顶到显示面板的玻璃基底，造成面板破损，电源引脚附近预留了滤波电容的焊盘位置，在建模时也还原了这些表贴元件的高度与占位，方便结构设计时评估板件背面的预留空间。

　　从实际用途出发，这款模块可以适配各类开源硬件主控板，在环境监测设备中显示温湿度、空气质量参数，在小型机器人项目中显示电量、运动状态、传感器读数，在教学实验平台中作为输出单元显示代码运行结果，也可以集成到定制化的小型工控面板中，作为设备状态的指示单元。建模过程中对板件的厚度、接插件的插拔高度、安装孔的沉头深度都做了精细化的还原，在做虚拟装配时，可以直接导入模型完成面板开孔的位置设计、固定柱的高度设计、排线的弯折空间预留，不需要再手动测量实物尺寸来调整结构参数，能够有效减少结构设计阶段的反复修改次数。

　　不同于通用的OLED模块，这款带STEMMA QT接口的版本在接口兼容性上做了优化，能够兼容qwic体系的接插件，不同厂商的同规格接口传感模块、扩展板都可以直接通过排线互联，在搭建多模块的传感系统时，不需要额外做接线的定义转换，这也是这类标准化接口模块在快速原型开发中被广泛应用的核心原因。建模时还原了接口的塑壳高度、引脚金属片的位置，在做结构设计时可以准确评估接口上方需要预留的插拔操作空间，避免设备外壳装配后无法顺利插拔排线的问题。整个板件的边缘做了圆角处理，没有尖锐的边角，在装配过程中不会划伤操作人员或者周边的线材，这些细节的还原也让三维模型能够直接用于生产前的结构验证，而不仅仅是外观展示。
