0.91英寸单色OLED显示模组结构

　　这块0.91英寸单色OLED显示模组在小型嵌入式设备里属于很常见的人机交互部件，实际项目中多用于桌面实验平台、小型机器人本体、传感器节点、教学控制板以及空间受限的状态指示终端。它的核心价值不是承担复杂图形界面，而是在低功耗、小体积条件下提供清晰的文字、数值、简单图标和调试信息输出。相比段码屏，它能够显示多行字符和简易图形；相比大尺寸TFT，它对主控资源、板面空间和供电能力的要求更低，因此在结构堆叠阶段经常被优先纳入候选。

　　从使用场景看，这类模组常布置在设备外壳正面、控制盒斜面、机器人顶层电路板或调试支架上。工程师在选型时需要同时考虑可视区域、PCB外轮廓、接插件位置、固定孔边界以及屏幕与外壳开窗的对位关系。模组采用128×32单色点阵，横向分辨率足以显示若干行短文本或连续曲线，纵向像素数有限，更适合状态量、参数值、菜单提示和简单Logo，不适合承载高密度界面。实际装配中，屏幕黑色有效显示区需要与面板开窗保持足够间隙，既避免视窗遮挡有效像素，也防止外壳公差压到屏体边缘。

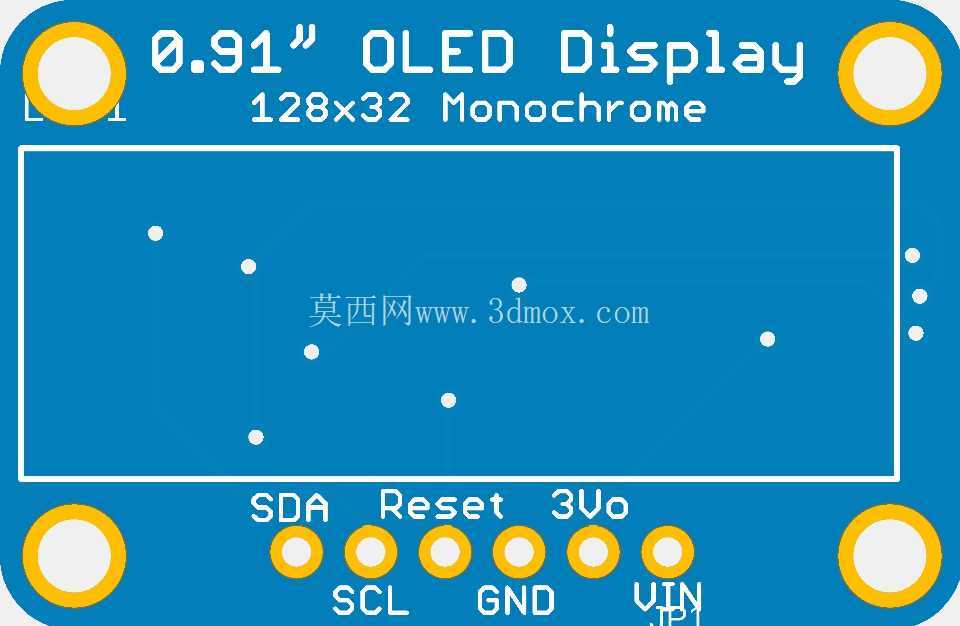

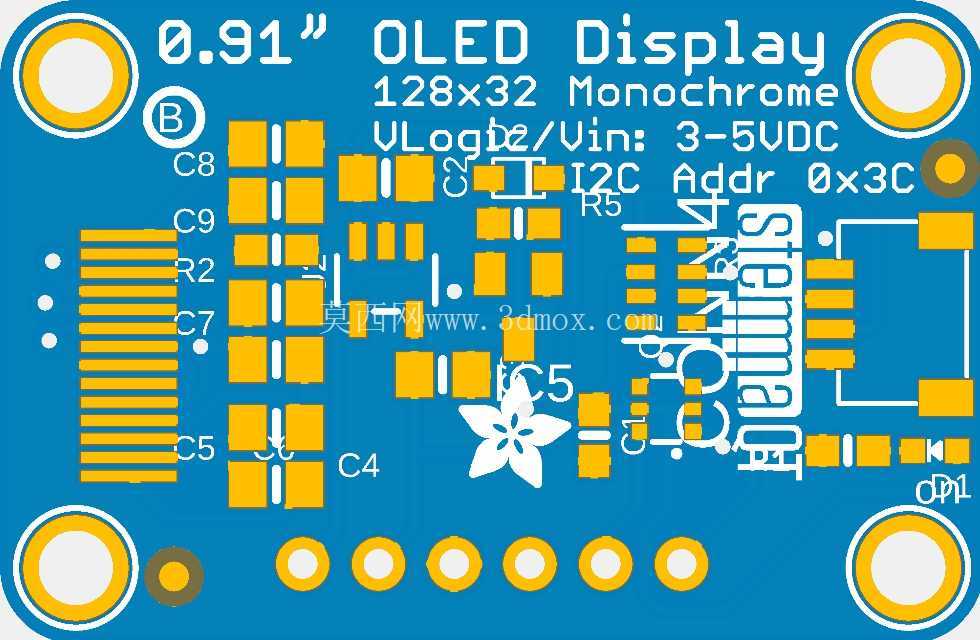

　　该板卡围绕STEMMA QT/Qwiic连接方式设计，四个焊盘位置标注了SDA、SCL、GND、3Vo等信号，板边还预留标准化连接器，使I2C通讯接线能够通过带锁附倾向的细线缆快速完成。对于结构工程师来说，连接器的位置直接影响线束走向：若接插件靠板边布置，外壳需要留出线缆出口或折弯空间；若采用焊盘直连，则要在壳体内部预留焊锡高点和走线槽。模型在重建时需要把这些细小高差表达出来，因为它们会决定PCB与壳体之间的最小安全间隙。

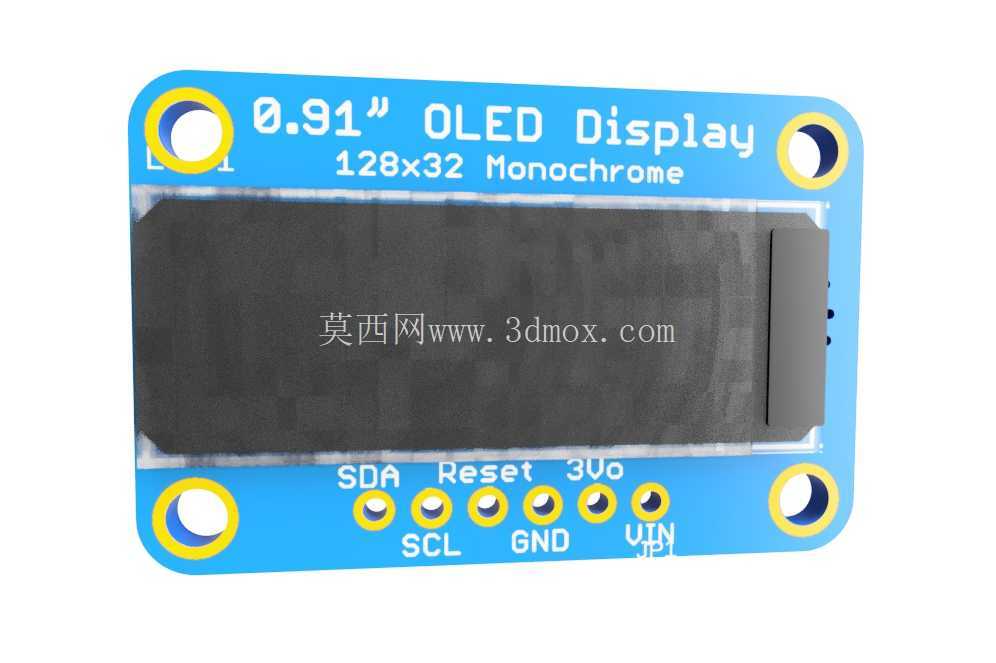

　　外形上，蓝色PCB承载长方形OLED屏体，四角设置安装孔，孔位周围有明显的环形金属化区域。安装孔不仅是固定基准，也是整机公差链中的重要约束。建模时应关注孔中心距、孔边到屏体距离、孔与连接器之间的干涉关系，以及螺丝头、铜柱、螺母柱可能占用的空间。若设备采用M2螺丝配合铜柱固定，板下需要保留铜柱旋入高度；若采用壳体卡扣，则要控制卡扣压点避开屏幕、元件和焊盘。四角孔位还让模组在水平安装、垂直安装和倾斜安装时都有较好的适应性。

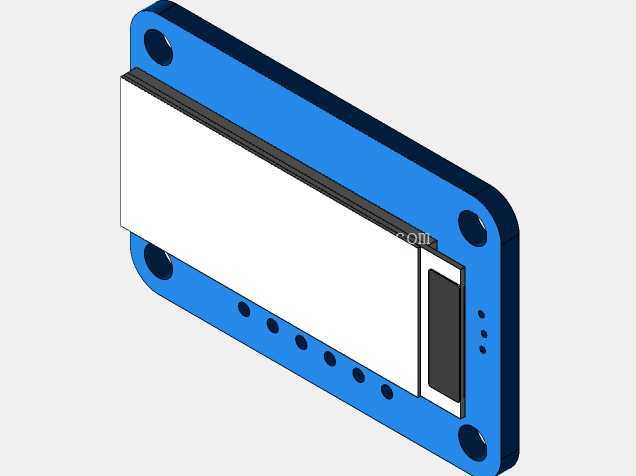

　　屏体部分略高于PCB表面，属于堆叠设计中的最高区域之一。面板内侧不能简单贴平PCB，而应为OLED玻璃、柔性连接区域和缓冲泡棉留出层级空间。屏幕周边的黑色封边与蓝色基板之间存在颜色和高度差异，三维建模时应通过独立实体或分层表面体现，而不是做成单一薄片。这样在干涉检查时，才能准确判断外壳视窗、防尘片、双面胶和屏体之间是否发生摩擦或压迫。

　　设计思路上，这块模组体现了小型开发类外设的典型取向：以标准化I2C接口降低接线复杂度，以紧凑板形压缩安装空间，以四角安装孔提高机械固定可靠性，以板载稳压和信号引脚提升接入灵活性。对于整机开发而言，它可以作为独立显示模块挂载在主控板旁，也可以通过短线缆布置到远离主控的位置。线缆长度、弯折半径和接插件插拔方向都应在结构布局中提前验证，尤其是在机器人移动、振动或频繁维护的设备中，不能只关注电气连通而忽略线束疲劳。

　　安装边界方面，最外层轮廓由PCB长边、短边、四角圆孔和板边连接器共同决定。屏幕有效区位于板卡中央偏上位置，下方排布信号标识和连接点，上方和两侧空间主要用于安装与视觉对位。外壳开窗建议略大于有效显示区、小于屏体黑色外框，以形成整齐的视觉边界；视窗材料可选用透明亚克力、PC片或开孔面板，但需控制反光和擦伤。若设备存在粉尘、溅液或手指接触风险，还应在视窗与屏体之间增加透明保护片，并避免保护片直接压在OLED玻璃上。

　　从三维结构建模角度看，完成这类模组不能只还原外观色块，还要把PCB厚度、屏体厚度、安装孔环形区域、连接器凸起、焊点轮廓和丝印位置建立成可检查的装配关系。设备布局时，可将模组作为受限元件放入总装，检查屏幕朝向、拆装工具路径、线缆插拔空间、螺丝锁紧空间以及外壳壁厚。通过这些细节，显示模组才能从单纯的视觉部件转化为可制造、可装配、可维护的工程结构。
