恩巴拉多拉N°66立式包装作业设备结构

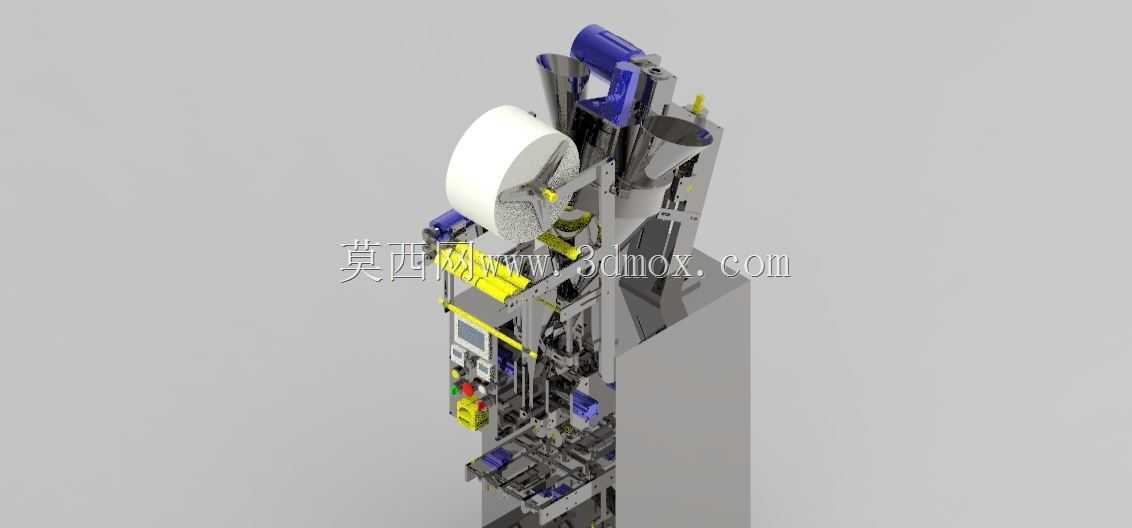

　　这套立式结构的包装作业设备，主要面向散状颗粒、粉剂类物料的中小规格袋装封装场景，常见于食品加工、日化配料、精细化工等行业的生产线末端包装工序，可独立完成从卷膜上料、袋成型、物料装填到封切输出的全流程作业，无需额外搭配多台离散设备串联，能大幅缩减产线占地长度。从结构布局来看，设备采用立式塔型架构，底部为承载机架，集成了电气控制、动力输出组件，中部为物料计量与装填工位，顶部设置卷膜支撑、导膜辊组与拉膜机构，侧边预留操作面板与急停组件的安装位，整体安装边界控制紧凑，可适配多数中小型生产车间的工位排布需求，无需对现有车间地面做特殊加固处理。

　　设备的卷膜走料路径经过多组导向辊的张紧调校，可适配不同厚度的复合包装膜，拉膜机构采用伺服驱动的滚轮牵引结构，能精准控制袋长尺寸，避免出现膜料偏移、袋长误差超差的问题；物料装填部分搭配计量螺杆或量杯计量组件，可根据物料特性更换对应计量模块，保证装填精度稳定在允许误差范围内，减少物料浪费。封切工位采用热封与冷切结合的结构，横封与纵封组件可根据袋型调整压力与温度参数，适配PE、PET复合膜等多种包装材质，封边平整无虚封，切刀位置可微调，避免出现毛边、连袋问题。

　　设计过程中充分考虑了日常运维的便利性，所有易损件如封切刀、拉膜滚轮均采用快拆式安装结构，无需专用工具即可完成更换，导膜辊组的排布预留了足够的操作空间，方便操作人员穿膜、清理残留物料；侧边的操作面板倾斜布置，符合站立操作的人机工程学要求，急停按钮设置在伸手可及的位置，满足生产安全规范。设备的物料料斗采用倾斜式下料设计，内壁做光滑处理，减少粉剂类物料的挂壁残留，料斗与计量组件的连接位置采用快装卡箍结构，方便拆卸清洗，满足不同品类物料切换生产时的清洁要求。整体机架采用方管焊接后做表面喷塑处理，结构刚性充足，高速运行时无明显晃动，各运动部件的走线均采用拖链防护，避免线缆长期弯折出现破损，提升设备长期运行的稳定性。
