高压清洗用3/8螺纹直通旋转接头

　　这款直通式旋转接头主要面向高压水清洗、喷淋冲洗、移动卷管和带相对摆动的流体输送场景，解决软管在工作过程中反复扭转、弯折和憋劲的问题。现场使用时，喷枪、卷盘、清洗臂或执行端经常需要转动，如果管路被刚性连接锁死，软管会承受附加扭矩，轻则操作阻力增大、软管寿命缩短，重则在接头根部出现疲劳渗漏。该零件通过内部回转通道，让两端接口在保持密封和通流的同时发生相对旋转，从而把管路扭转释放掉。

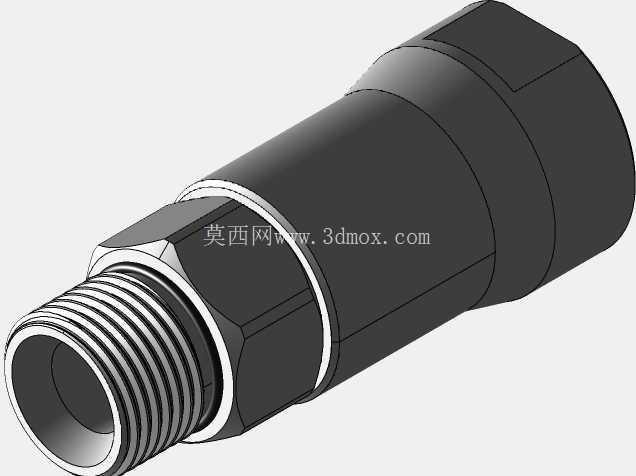

　　从结构上看，模型采用一端外螺纹、一端内螺纹的直通布置，接口规格围绕3/8英寸连接展开，适合中等流量高压水系统。外螺纹端用于旋入配套阀体、喷枪杆、泵出口或刚性管路，内螺纹端则便于与高压软管接头或外螺纹连接件装配。两端均设置六角受力面，装配时可以用开口扳手固定并施加扭矩，避免旋转壳体在拧紧过程中跟着转动。六角位置的尺寸需要兼顾标准扳手开口和相邻零件间距，过小会造成夹持不稳，过大则会在密集管路中发生干涉。

　　外形主体为阶梯圆柱加六角段的组合，中段为回转壳体，端部为连接接口。圆柱表面没有复杂外凸结构，有利于在清洗设备机架、卷管器侧边和狭小护罩内布置。模型中可见的环形分界对应内部密封、支承或装配止口位置，这些结构在实物中通常承担轴向定位、密封件容纳和旋转副约束作用。设计这类接头时，不能只关注外观轮廓，更要保证内部流道尽量平顺，减少高压水通过时的局部压损；同时还要让密封件在压力升高后获得可靠贴合力，而不是单纯依靠装配预紧。

　　该接头的工作条件围绕高压冷水或热水清洗环境，压力等级达到较高水平，温度也覆盖常见热水清洗工况。因此在结构思路上，需要同时考虑耐压、抗扭、耐磨和防腐蚀。高压水经过细小通道时会产生脉动，喷枪启闭瞬间还可能出现水锤，壳体壁厚、螺纹啮合长度和密封面过渡圆角都不能按普通低压水管件处理。外螺纹根部应保留足够承载截面，避免应力集中；内螺纹端口需要设置引导倒角，便于快速对中拧入，也能保护螺纹牙型。

　　安装边界方面，3/8英寸接口本身占用空间不大，但旋转接头在工作时需要预留转动范围。若两端管路完全贴墙或紧贴机架，接头虽然能够回转，也可能因为软管弯曲半径不足而产生额外侧向载荷。布置时应让接头轴线与软管自然出线方向保持一致，避免安装后形成强行折弯。六角段周围要留出扳手空间，尤其在卷盘和多管路阀组上，维护人员需要在不拆卸周边管路的情况下完成拆装。接头外侧圆柱段可作为夹持参考，但不建议在装配时用管钳直接咬伤表面，以免破坏防护层或造成壳体变形。

　　在清洗设备集成中，这类旋转接头常放在固定管路与活动软管之间，也可放在喷枪入口、旋转喷臂、地面清洗刷或卷管器通路中。其核心价值不是改变流体方向，而是在直通输送的同时释放旋转自由度。与普通直通接头相比，它增加了内部回转密封和支承结构，因此轴向长度略长；但这种长度换来了软管自由随动，能显著降低操作人员转动喷枪时的反扭感。对于频繁收放卷管的设备，旋转接头还能避免软管在卷绕过程中带着接头一起扭转，使排线更整齐。

　　三维建模时，应重点还原外螺纹、内螺纹、六角面、阶梯圆柱、密封分界环和端部倒角。螺纹可按工程展示需要采用简化牙型或详细牙型，但装配尺寸必须与3/8英寸标准连接保持一致；六角对边、端部台阶和接口深度要能够反映真实装夹关系。内部流道虽然在外观图中不可见，却建议在建模阶段同步建立，以便检查通径、壁厚和密封件安装空间。若用于设备选型，还应结合流量、压力、介质温度和转速范围核对密封材料及支承形式，确保接头在持续摆动和高频启停工况下保持稳定密封。
