Qwiic接口单路继电器控制板结构

　　这块单路继电器控制板面向小型自动化装置、实验台架、教学平台以及低功率负载切换场景，核心作用是把弱电控信号与外部被控回路隔离开，使单片机或传感器侧的低压信号能够安全驱动指示灯、小型电磁阀、风机、报警装置等负载。板上采用成熟的功率继电器作为执行元件，线圈由板载驱动电路控制，触点侧提供常开、公共端和常闭三个接线位，工程人员可根据被控设备的动作逻辑选择 NO 或 NC 回路。常开触点适用于通电后接通负载的常规控制，常闭触点则适合断电保持、故障报警或安全联锁类回路；公共端作为负载回路的中转节点，在柜内布线时能够与端子排、线槽和线号标识形成清晰对应关系。

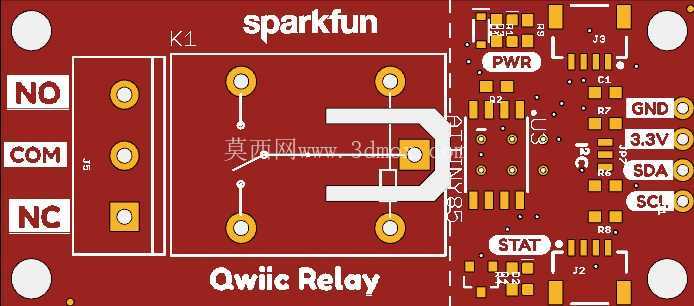

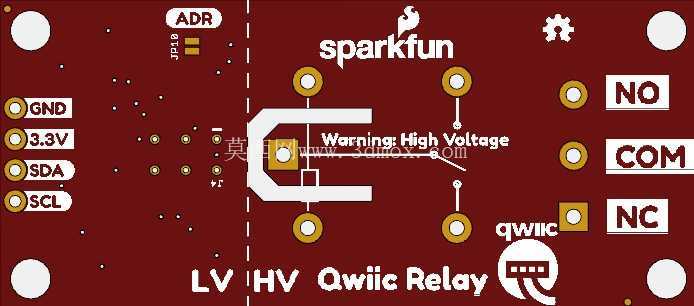

　　从结构设计角度看，整块控制板以矩形 PCB 为承载主体，四角设置安装孔，便于通过铜柱、尼龙螺柱或螺钉固定在亚克力板、设备侧板、电控箱安装面或原型支架上。安装孔位置避开了较高元件和接线区域，保证螺丝刀、套筒等工具在装配时有足够操作空间。板的一侧布置高压或负载接线端子，端子旁印有 NO、COM、NC 丝印，接线方向与板边平行，适合从设备外侧引入导线；另一侧布置 Qwiic 连接器和通信焊盘，使低压信号线与负载端子在物理空间上尽量分开，降低误接和干扰风险。

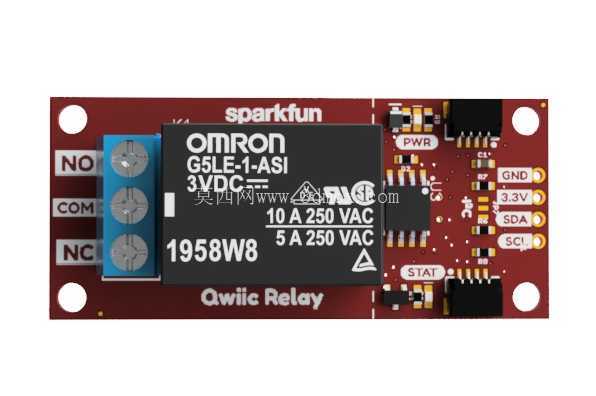

　　继电器本体位于板面中央，是整板高度最大的元件之一，三维结构建模时需要重点表现其黑色外壳、顶面印刷字符、底部引脚与 PCB 的焊接关系。继电器周边保留了一定的爬电距离和操作间隙，既避免导线端子与金属外壳接触，也方便后期检查触点接线。板上还布置有状态指示、电源连接、通信接口、上拉或配置电阻、小型集成电路以及若干贴片阻容元件。这些元件虽然体积较小，但在数字模型中不能简单省略，因为它们会影响整机装配时的干涉检查、外壳高度限制以及透明护罩设计。

　　Qwiic 接口的引入使该板更适合快速原型开发。接口采用标准化连接方式，主控板与继电器板之间可通过四芯线缆完成电源和 I2C 通信连接，减少逐根杜邦线接线带来的错位问题。对于三维设计人员而言，连接器的位置、插头插拔方向和线缆弯曲半径都应纳入设备布局考虑。若控制板安装在狭窄腔体内，插头尾部需要预留线缆弯折空间；若多块板叠装，则应避免 Qwiic 插头与相邻板上的高大元件发生碰撞。板面还引出 3.3V、GND、SDA、SCL 等焊盘，既可以兼容标准线缆，也能在特殊设备中通过焊线或针座接入自定义主控。

　　在实际机柜设计中，这类继电器板通常不直接承担大功率电机启停，而是作为信号级到小功率负载的转换环节。选型和布局时需要关注触点容量、线圈驱动电压、被控负载类型以及动作频率。模型中继电器顶面标注的触点参数可作为结构评审时的提示信息，但工程落地仍需结合实际负载浪涌、环境温度和散热条件校核。对于感性负载，触点断开瞬间可能产生电弧或反向电动势，板外可根据需要增加续流、灭弧或熔断保护；对于长时间吸合工况，则应关注继电器线圈发热与周围塑料件、导线绝缘层之间的距离。

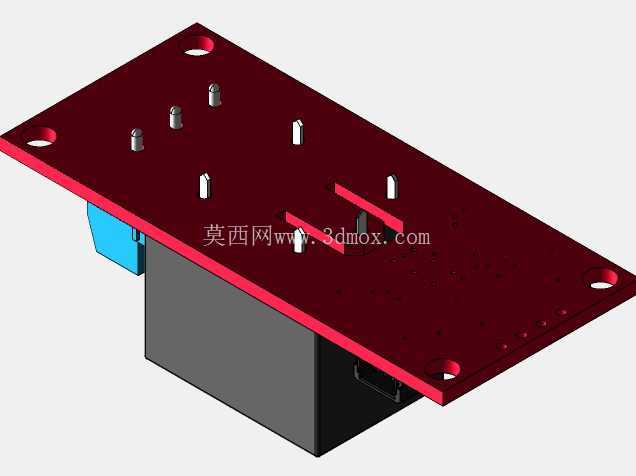

　　外形建模应忠实还原 PCB 的红棕色基材、白色丝印、镀金或金属化孔、贴片元件的微小高度差以及继电器外壳的立体轮廓。安装边界不仅包括板的长宽和厚度，还包括端子接线后导线占据的空间、继电器顶部高度、Qwiic 插头插入后的外伸尺寸，以及固定螺钉头部或铜柱上下两端的高度。若设备外壳采用平板盖板，盖板内侧与继电器顶面之间应保留安全间隙；若采用导轨或支架安装，则要让负载线和通信线分别走向不同线槽，便于维护。

　　该结构在教学实验、机器人外设、智能家居验证台、小型产线信号联锁、检测夹具控制等场景中具有较强通用性。设计思路上，它把继电器驱动、状态提示、通信接口和负载接线集中在一块小板上，减少了分散元件带来的布线混乱。三维模型可用于设备内部布局校核、安装板开孔、护罩设计、线束长度评估以及装配指导，也能帮助工程师在方案阶段直观判断高低压区域分隔、手工具可达性和后期维护便利性。
