紧凑型RO海水淡化处理设备结构设计

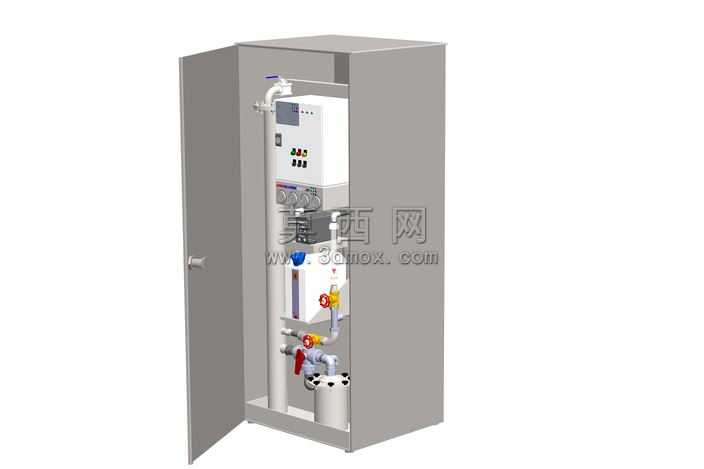

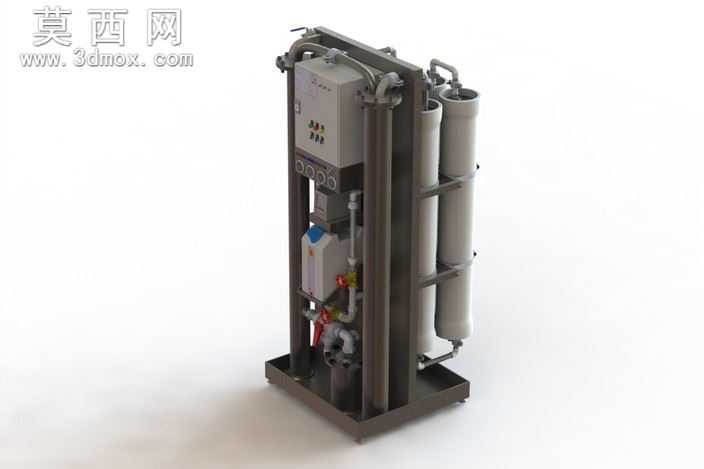

本作品为紧凑型RO海水淡化设备的三维建模设计，整体采用立式撬装集成结构，依托三维建模软件完成全参数化零件搭建与整机装配，将预处理单元、RO膜组件、控制箱体、管路阀门、增压部件全部整合在统一的金属框架底座上，最大化压缩设备占地空间，适配狭小安装场景的使用需求。建模过程中首先完成碳钢焊接框架的结构绘制，对框架的承重横梁、竖向支撑、底部安装脚座进行等比例还原，预留各功能部件的安装定位孔位，保证装配公差符合实际生产要求。核心RO膜组件采用立式并排布置的结构设计，建模时还原了膜壳的密封端盖、连接管路接口、固定抱箍的细节结构，膜壳材质设置为玻璃钢哑光材质，表面添加细微的纤维纹理提升真实感。控制箱体布置在设备左侧上部，建模时还原了箱体表面的操作按钮、显示屏、状态指示灯的布局，箱体材质采用冷轧钢板喷塑的浅灰色哑光材质，按钮区域分别设置红、绿、黄不同的功能配色，还原真实设备的操作交互逻辑。管路系统根据流体走向完成布线建模，区分进水、浓水、产水不同管路的管径与连接路径，对弯头、三通、阀门、压力表接头等标准件进行精细化建模，金属管路设置不锈钢拉丝材质，阀门手柄采用醒目的红色工程塑料材质，便于区分操作部件。预处理过滤单元、增压泵部件集成在框架下部空间，泵体的电机外壳、叶轮腔、连接法兰都做了细节还原，电机部分设置铸铁深灰材质，泵腔做金属抛光质感处理。渲染阶段采用柔和的工作室顶光搭配侧方补光，还原金属材质的反光特性与塑料部件的哑光质感，地面添加柔和的投影效果提升整机立体感。设计过程中充分考虑设备的紧凑性要求，通过优化管路走向、调整部件排布位置，在保证15立方公尺日处理能力的前提下，将整机体积控制在最小范围，同时预留了维护操作空间，便于后期滤芯更换、设备检修作业，整体结构完全匹配小型船用、海岛便携供水场景的使用需求。
