深沟球滚动轴承三维结构设计模型

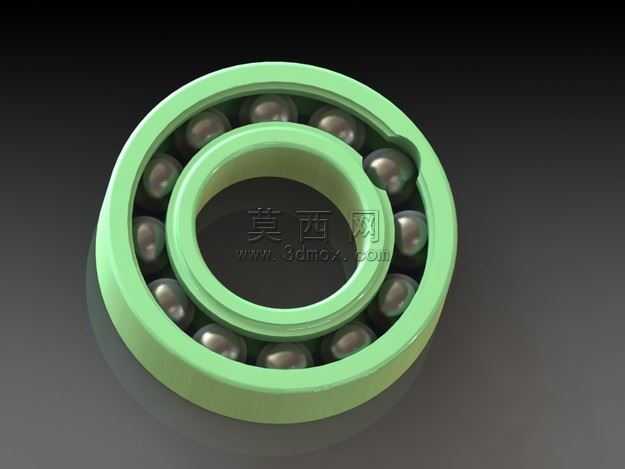

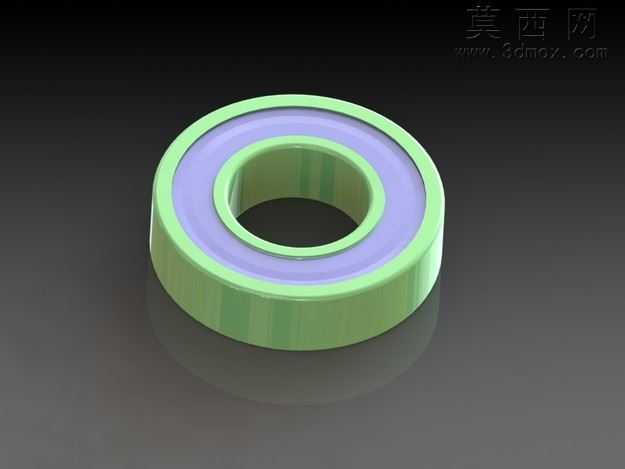

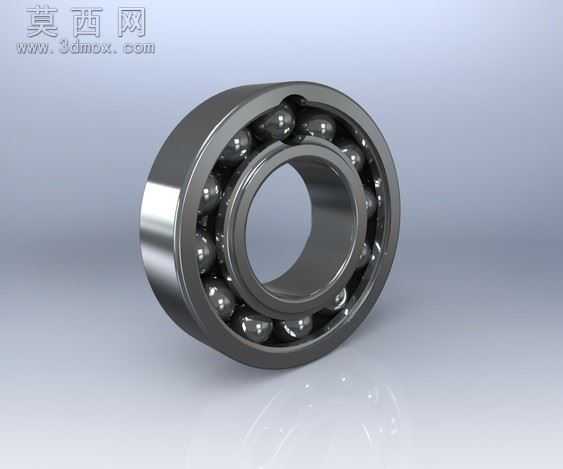

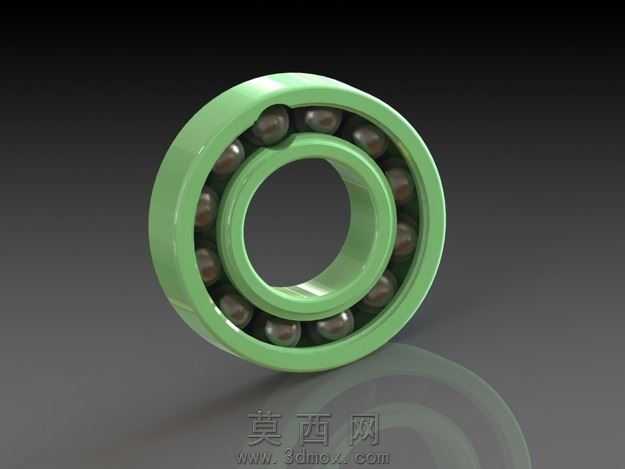

本模型为标准深沟球滚动轴承的三维数字化设计成果，建模过程严格遵循滚动轴承的通用结构规范，完整还原了轴承的内圈、外圈、滚动体、保持架四大核心组成部分。建模阶段首先通过旋转凸台指令生成内外圈的基础回转体结构，针对内外圈的滚道部位，采用精确的圆弧截面轮廓进行回转切除，保证滚道曲率半径与滚动体直径的匹配度符合行业设计标准，确保滚动体能够在滚道内实现顺畅的滚动接触。滚动体采用标准球形几何体，按照轴承的额定载荷参数确定滚动体的数量与直径，通过圆周阵列指令将滚动体均匀排布在内外圈滚道之间，阵列过程严格控制相邻滚动体的间距，避免出现滚动体干涉或排布稀疏的问题。保持架部分采用兜孔式结构设计，通过拉伸与切除指令生成环形基体后，对应每个滚动体的位置加工出适配的球形兜孔，兜孔与滚动体之间预留合理的间隙，既能够对滚动体起到均匀分隔的作用，又不会限制滚动体的自由转动。材质渲染阶段，为内外圈与滚动体赋予金属材质，调整材质的粗糙度与金属度参数，模拟轴承钢的哑光金属质感，保持架则赋予浅绿色工程塑料材质，通过调整漫反射与高光参数，还原工程塑料的表面质感，同时添加柔和的环境光与定向光源，突出轴承各部件的结构轮廓与装配关系。设计过程中重点考量了轴承的装配合理性，各部件之间的配合公差符合机械设计的通用要求，既保证了各部件的相对运动空间，又避免了过大的配合间隙影响轴承的运转精度，完整呈现了深沟球轴承的内部构造与工作原理，可用于机械结构教学、装配演示以及相关设备的配套设计参考。
