可寻址LED灯光控制板组件结构

　　这套可寻址LED控制板组件面向灯光装置、展陈互动、舞台效果、设备状态指示以及小型智能照明系统的结构集成需求，核心由主控板、传感器扩展板和多路输出扩展板叠装组成。工程应用中，它并不只是一块裸露的电子板，而是需要被纳入灯具外壳、控制柜、互动装置或设备面板内的功能模块，因此三维结构表达重点集中在板间堆叠关系、接线端子位置、排针占用空间、外接接口避让以及安装边界上。

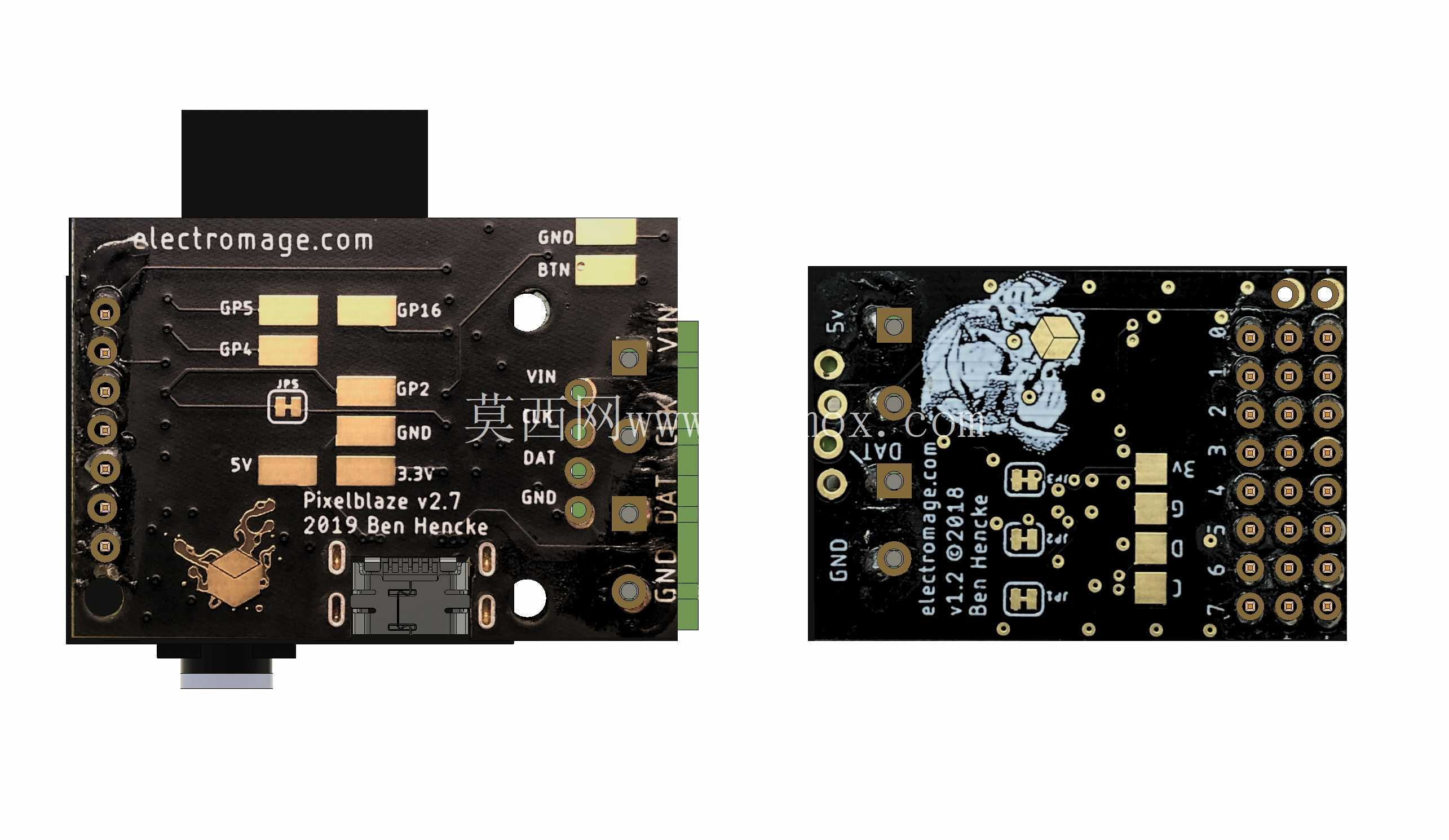

　　从实际用途看，主控板承担灯带协议输出、程序运行和网络交互等功能，传感器板用于接入环境感知或人机交互信号，输出扩展板则把控制通道分配到多条LED灯带上。多路绿色螺钉式接线端子布置在扩展板边缘，便于现场线缆压接和维护；端子朝向与板边保持平行，线缆可沿设备侧壁或线槽方向引出，减少弯折半径。金色排针位于板间连接区域，承担主板与扩展板之间的机械定位和电气连接，建模时需要保留插针高度、焊盘间距以及叠板后的净空，避免外壳或线束压迫针座。

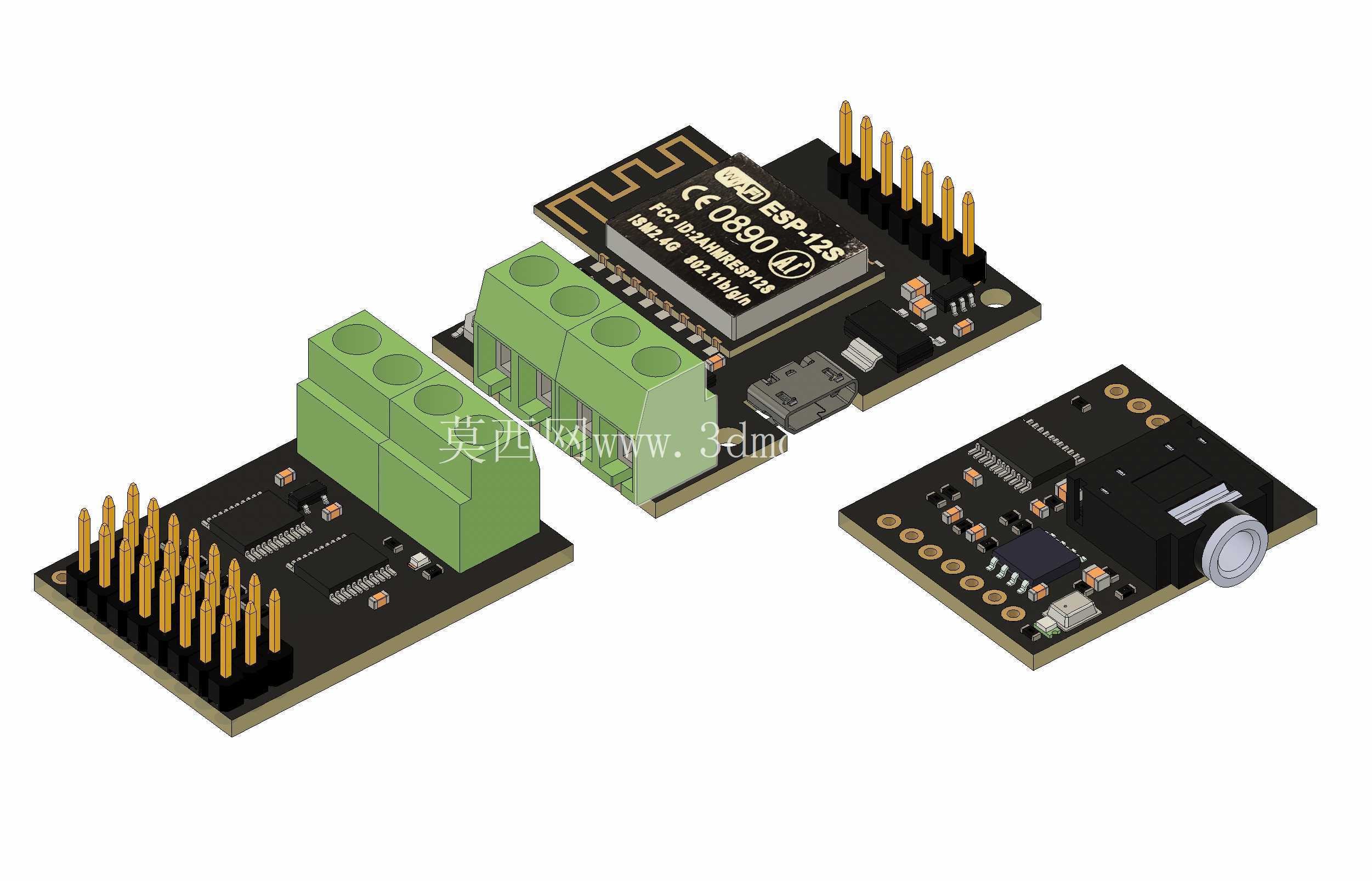

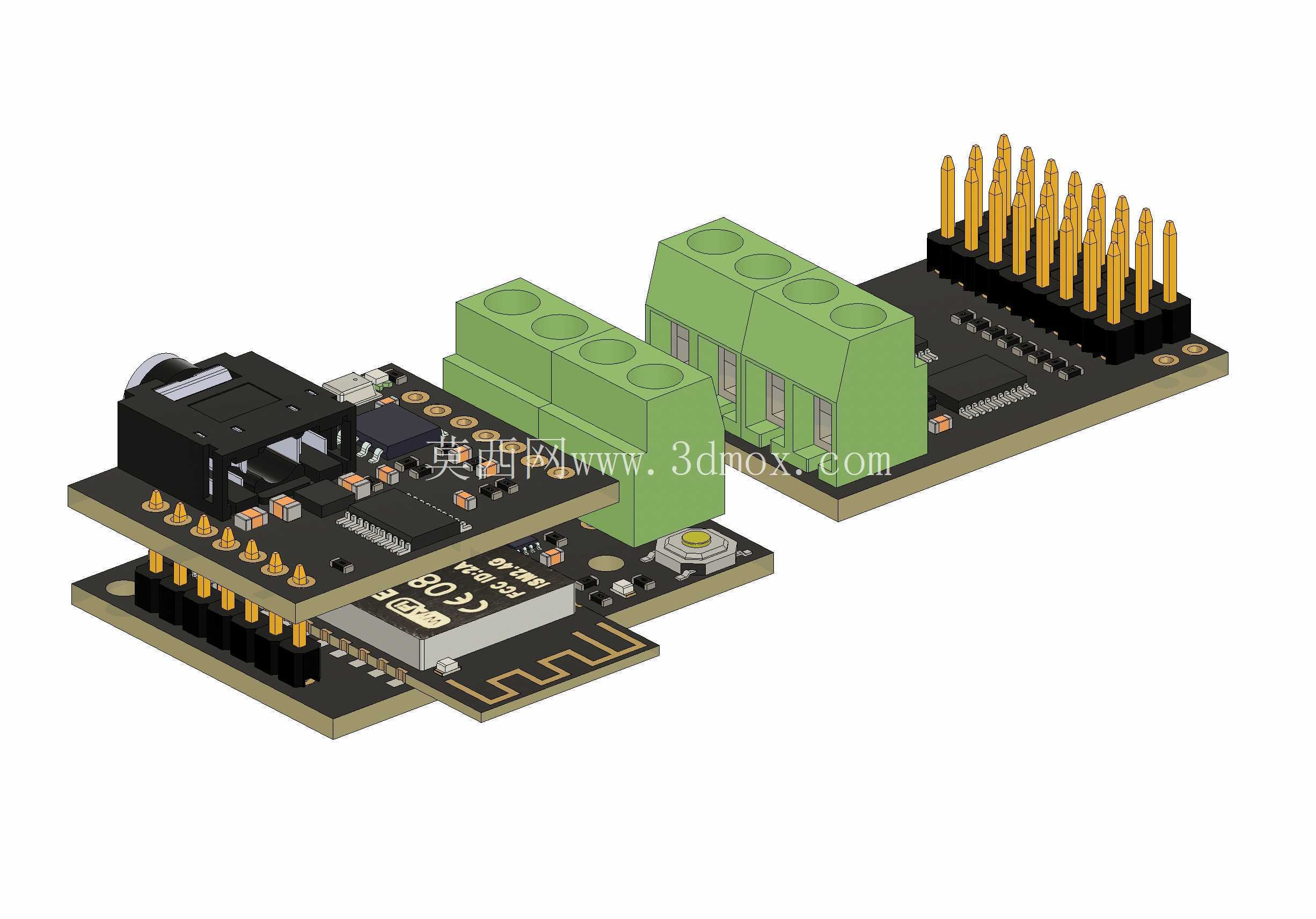

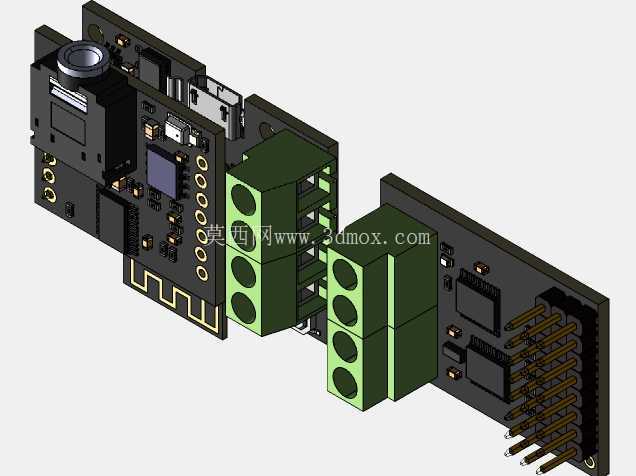

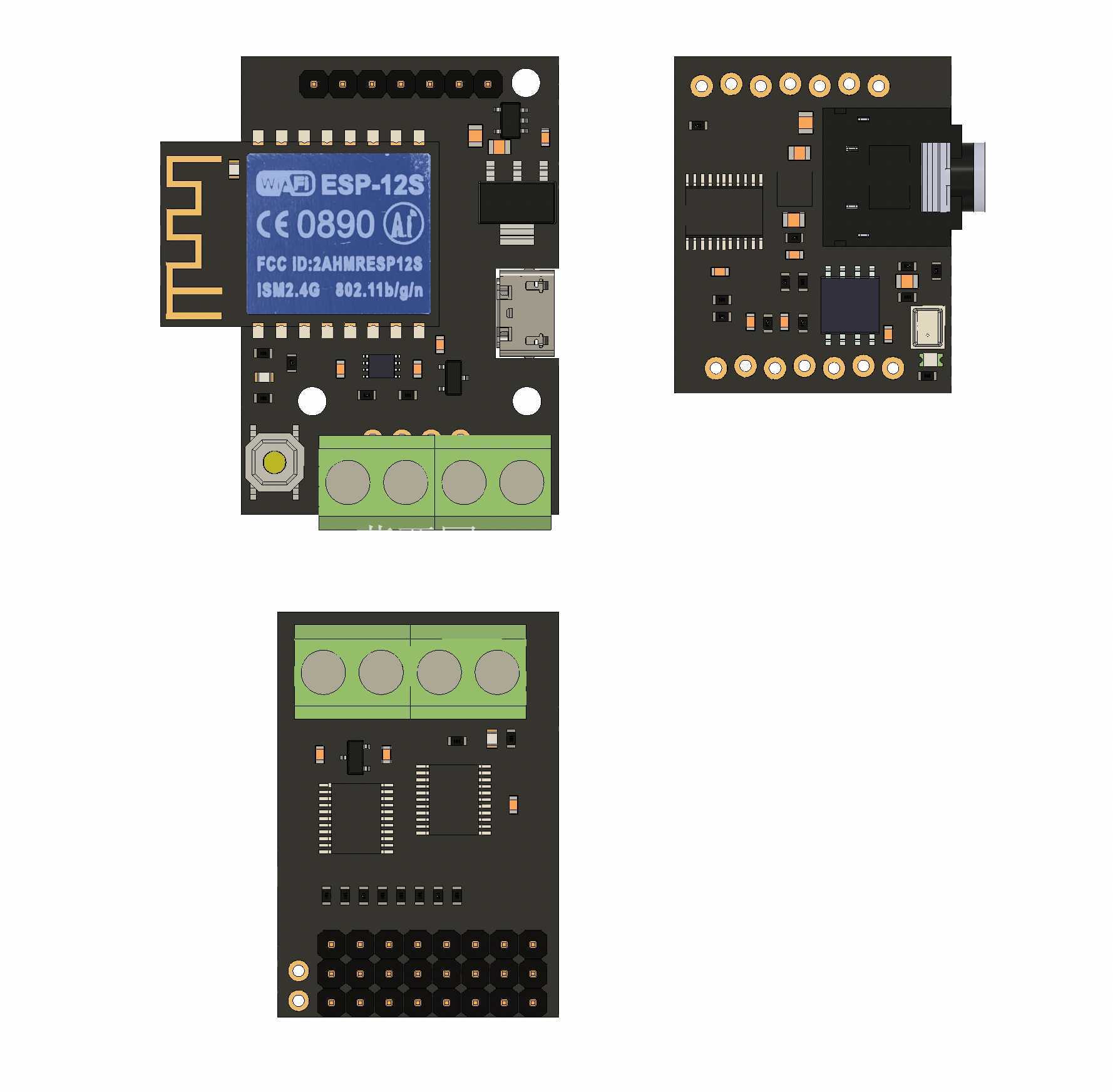

　　结构设计上，三块板采用分层叠加方式，能够在有限平面面积内扩展输入输出能力。主控板下方可见无线通信相关模块和接口器件，板上芯片、电容、接口座、按键等元件均按实际封装高度建立外形，便于检查干涉。传感器板与输出板通过排针与主板连接，形成稳定的堆叠组件；这种方式适合小批量装置集成，也方便在样机阶段快速更换功能板。对于外壳设计人员而言，板卡最高元件、端子压线空间、排针顶端间隙和USB或电源接口位置都需要同步校核，不能只依据PCB二维轮廓布置安装柱。

　　安装边界方面，板卡四角和局部孔位可作为支撑点参考，外壳内宜设置隔离柱或限位筋，使PCB与壳体底面保持安全距离。接线端子一侧应预留手指和螺丝刀操作空间，尤其在多路线缆同时接入时，端子前方不能被壳体侧壁遮挡。排针区域上方要保留插拔扩展板的空间，若设备长期处于振动环境，还应在叠板之间增加支撑柱或固定件，防止排针承受反复弯矩。板载接口朝向应与外壳开孔一致，线缆出口宜采用圆角过渡，避免线材外皮被锐边磨损。

　　在灯光工程现场，这类控制器常安装在灯杆底座、展示柜背部、互动墙控制箱或小型设备舱内。周围空间往往紧凑，且需要兼顾散热、走线和检修，因此模型不仅呈现电子元件外观，也反映了真实装配逻辑。绿色端子适合多股导线锁紧，金色排针适合板间信号传输，板上黑色模块和金属接口则决定了局部高度包络。将这些细节纳入三维装配后，可以直接用于检查壳体深度、安装柱高度、线束弯曲、接口开孔和维护操作路径，减少从原理图到实物外壳之间的反复试装。

　　整体来看，该组件的结构价值在于把控制、传感和多路输出集中在一个可叠装的电子模块中。设计时应优先保证端子接线方向、板间连接器高度、接口外露位置和外壳支撑点之间的协调；对于需要长期运行的灯光装置，还应结合通风、防尘和线缆固定方式综合布置。该三维结构能够为控制柜内部排版、灯具外壳设计、安装支架开发以及线束走向规划提供直观依据。
