双作用拉杆式液压油缸结构设计

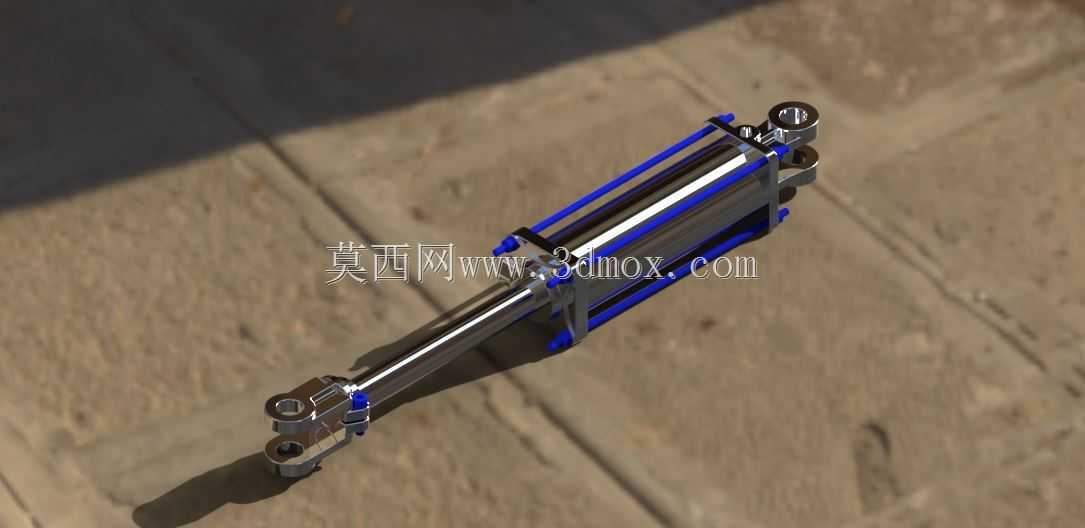

　　这款双作用拉杆式液压执行元件，主要应用在工程机械举升机构、工业设备直线驱动工位、农机具姿态调整回路中，作为液压系统末端的动力输出部件，将液压能转换为往复直线运动的机械能，无需额外加装减速转换机构即可直接驱动负载动作，相比齿轮齿条、丝杠等直线传动结构，同等输出力下的结构体积更小，过载保护能力更强，适配中高压液压系统的工况需求。从结构设计来看，缸筒采用高精度冷拔无缝管加工，内壁珩磨至合适的粗糙度等级，降低活塞往复运动的密封件磨损速率，延长元件使用寿命；四根对称布置的合金拉杆将前端盖、缸筒、后端盖拉紧锁定，相比焊接式缸体，拉杆式结构拆装维护更便捷，密封件更换无需破坏缸体结构，端盖与缸筒的配合面采用O型圈静密封，杜绝高压油液的外泄漏风险。

　　活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免往复换向冲击下连接松动，活塞上配置格莱圈与导向带组合密封，既保证高低压腔之间的动密封效果，又能为活塞提供径向支撑，避免活塞偏磨缸筒内壁；活塞杆表面采用镀硬铬处理，硬度与耐磨性能适配户外多尘、存在轻度腐蚀的作业环境，杆端与端盖之间配置防尘圈、斯特封与导向套，多层密封结构既防止外部粉尘杂质进入缸筒内部污染油液，又避免杆腔油液外渗。

　　两端的铰接安装孔预留了标准关节轴承的安装位，安装时可补偿一定范围内的安装同轴度误差，避免活塞杆承受径向偏载导致的杆体弯曲、密封件偏磨问题；设计时需注意安装边界尺寸，缸体完全缩回时的总长度要适配设备安装空间的最小间距，完全伸出时的行程要满足负载的最大位移需求，铰接点的位置要与负载的运动轨迹匹配，避免运动过程中出现卡滞、附加载荷过大的问题。在液压回路匹配上，这款油缸可通过换向阀控制活塞杆的伸出与缩回动作，搭配平衡阀可在负载存在垂直方向作用力时实现任意位置锁定，避免负载下坠，搭配节流阀可调节活塞杆的运动速度，适配不同工况下的动作节拍需求；缸体上的油口采用标准公制螺纹连接，可直接适配常规液压管路的接头规格，无需额外加工转换接头，减少管路泄漏点。
