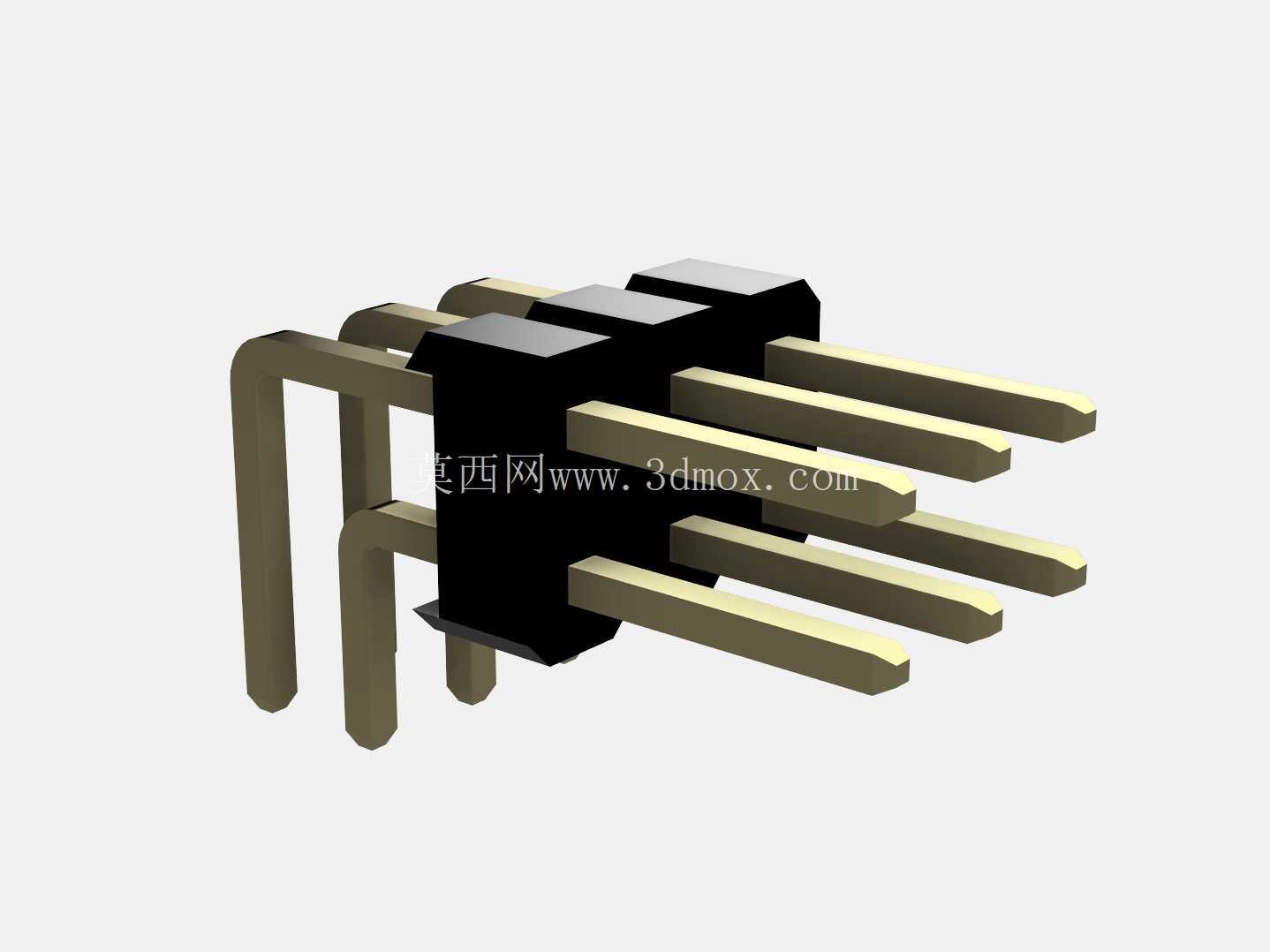

这款双排弯角排针是PCB板间互连场景里极为常见的一类板对板连接器,针脚中心距严格遵循2.54mm标准网格,对应行业内通用的0.1英寸间距规范,能够直接匹配市面上绝大多数2.54间距排母、杜邦座以及标准面包板、万用板的焊盘孔位。从结构形态上看,它采用90度弯折的弯针布局,针体从塑胶本体伸出后先水平延伸一段再垂直向下弯折,这种出线方向的设计,主要用于两块PCB呈平行叠装或者垂直正交排布时的信号转接——当主板与副板需要上下分层布置、板间预留高度有限时,直针排针无法完成侧向出线的连接,而弯角排针可以让连接线或者对接排母从板卡侧面水平引出,大幅压缩整机内部的竖向装配空间,在消费电子控制板、工业传感模块、电源驱动板、嵌入式开发板的堆叠设计中使用率非常高。
建模过程中首先要锁定的核心尺寸基准是2.54mm的针距,双排针的两排针中心间距同样为2.54mm,针体采用方形截面的黄铜镀锡插针,常见针方尺寸为0.64mm,保证插入配套排母时的接触保持力,既不会出现插拔过松导致接触不良,也不会因为针径过粗撑裂塑胶座。塑胶本体采用黑色耐高温绝缘材质,通常为PBT或者PA9T,过炉焊接时能够承受波峰焊或者回流焊的高温而不变形,本体上的针孔采用错位分隔结构,相邻针脚之间的绝缘隔筋能够避免焊锡连桥,降低焊接短路风险。弯针部分的弯折半径需要严格控制,弯折处不能出现裂纹、死折,否则不仅会降低针脚的机械强度,还会导致接触电阻变大,传输大电流或者高速信号时出现异常发热。
实际选型应用时,首先要确认针位数量,该参数化结构支持通过修改针数参数快速生成2Pin到40Pin不等的不同长度规格,双排总针数为单排针数的两倍,工程师可以根据自身电路需要的信号通路数量灵活调整。安装边界方面,弯针的垂直插板段长度需要匹配PCB板厚,常规插板长度设计为3mm左右,穿过1.6mm标准厚度PCB后,板底露出的焊脚长度控制在1.2~1.5mm,既能够保证焊锡充分浸润形成可靠焊点,又不会因为焊脚过长触碰下方壳体或者其他元器件造成短路。水平方向的弯针伸出段长度则根据对接空间确定,常见规格有3mm、5mm、7mm等不同尺寸,伸出段过长会导致针脚受力时容易变形,过短则会给对接排线的插拔操作留下不足的操作空间。
从电路功能角度,这类排针既可以传输普通低压控制信号,也能够承载小功率电源通路,单针额定载流通常在1~3A区间,满足绝大多数弱电控制模块的供电与通讯需求,比如串口调试信号、GPIO扩展信号、传感器采样信号都可以通过这类排针完成板间传输。结构设计时塑胶本体的两侧通常预留有简易的定位凸点,焊接时可以快速卡在PCB的定位孔旁,防止过炉过程中连接器偏移浮高。针脚的尾部弯折段做了共面度管控,所有插板针的底端处于同一平面,贴板焊接时不会出现个别针脚虚插、漏焊的问题。在整机装配场景中,这类弯角排针经常用在设备面板的侧向引出接口位置,比如控制盒侧壁需要外接调试线、传感器线束时,弯针从PCB水平伸向外壳开孔处,外接排线插头可以直接从外壳外侧插入,不需要在壳体内部预留弯折线束的冗余空间,让整机内部布局更加紧凑。建模时将针脚、塑胶本体分别独立建为零件再装配为组件,参数化控制针距、针数、弯折长度、本体宽度等关键变量,后续衍生不同针位规格时只需要调整参数即可快速再生,不需要重复绘制基础结构,能够大幅提升同类连接器的建模出图效率。
- 全部评论(0)
- 模板大小: 377.77 KB
- 售价:5金币
- 下载次数: 44
- 系统要求: Fusion 360,Rendering
- 软件分类: 通用五金配件
