树莓派Qwiic扩展转接板结构设计

项目分类:通用五金配件 发布时间:2024-11-26 ID:811254
  • 树莓派Qwiic扩展转接板结构设计
  • 树莓派Qwiic扩展转接板结构设计
  • 树莓派Qwiic扩展转接板结构设计
  • 树莓派Qwiic扩展转接板结构设计

  在嵌入式开发与小型智能硬件的快速原型搭建场景里,外设接线繁琐、引脚占用冲突一直是拖慢调试进度的常见痛点,这款适配树莓派的Qwiic SHIM转接板,正是为解决I2C外设快速接入需求开发的板卡结构件。从实际使用场景来看,它大量出现在高校创客实验室、工业边缘采集终端、小型物联网验证平台中,开发者不需要反复焊接杜邦线、核对引脚定义,只需要将转接板直接插装在树莓派的排针上,就能通过标准化的Qwiic接口外接各类I2C传感器、显示屏、环境采集模块,大幅缩短原型搭建的接线耗时。

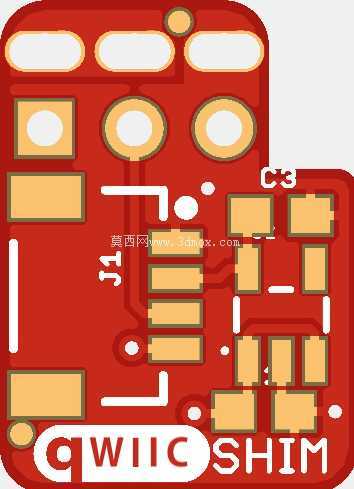

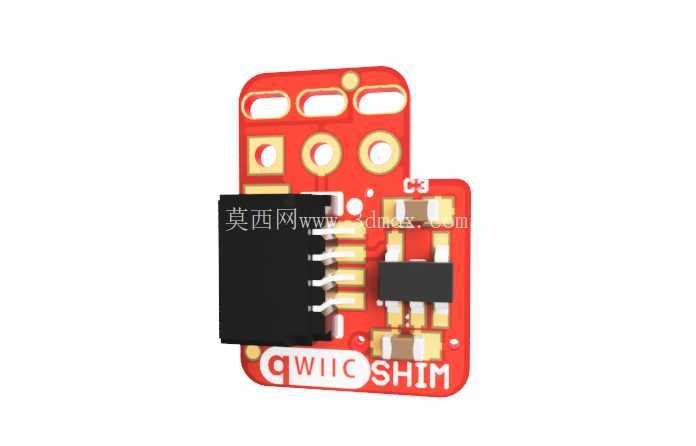

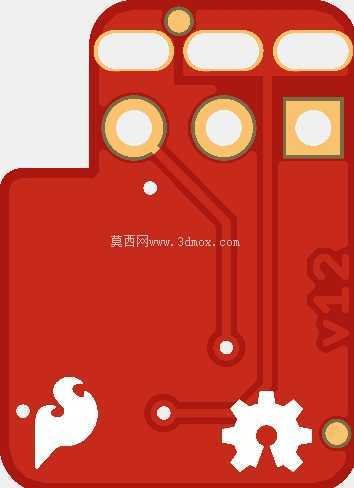

  板卡的整体外形采用狭长异形PCB布局,没有采用常规扩展板的全尺寸覆盖设计,核心思路是尽可能减少对树莓派原生接口、周边散热空间的遮挡。板体上部预留了三个长圆形安装孔与三个圆形定位孔,孔位位置完全匹配树莓派本体的安装孔距,既可以通过铜柱将转接板和树莓派锁紧固定,也能在堆叠安装时和上层外壳、其他扩展板保持同轴定位,避免长期使用中出现排针偏移、接触松动的问题。板体左下角直接引出标准Qwiic连接器,接口旁丝印清晰标注QWIIC SHIM标识,外设端的Qwiic线可以正反插拔,不需要刻意核对引脚顺序,从结构上杜绝了I2C接线反接损坏外设的风险。

  板载布局上,黑色排针座沿板体长边排布,引脚定义完全对齐树莓派的GPIO排针序列,插装后转接板仅占用树莓派边缘极小的纵向空间,不会遮挡树莓派的USB接口、以太网口、HDMI接口以及CSI摄像头排线座,用户外接键盘、网线、显示设备时完全不需要额外拆卸转接板。板卡中部布置了I2C上拉电阻、电平匹配元件与电源滤波电容,所有贴片元件的排布都避开了安装孔的锁紧区域,铜柱锁付时的压应力不会直接作用在贴片元件焊点上,降低了装配过程中元件虚焊、脱落的概率。板体顶部的三个长圆孔还预留了微调余量,当不同批次树莓派排针存在微小位置公差时,可以小幅调整转接板的插装位置,保证排针完全对位,不会出现插针歪针的情况。

  从安装边界来看,转接板整体厚度控制在极低水平,板体本身厚度加上贴片元件的最高高度,整体堆叠高度远小于常规全尺寸扩展板,在装入紧凑型树莓派防护外壳时,不需要对外壳进行额外开孔打磨,板体边缘做了圆角处理,没有尖锐毛刺,手工插拔时不会划伤线材或者操作人员。在多设备堆叠的测试机柜中,多块树莓派节点密集部署时,这款薄型转接板不会额外占用相邻节点的安装空间,Qwiic接口侧向出线的设计也让机柜内部走线更加规整,扁平Qwiic线材可以沿着机柜理线槽排布,不会和电源线缠绕干扰。

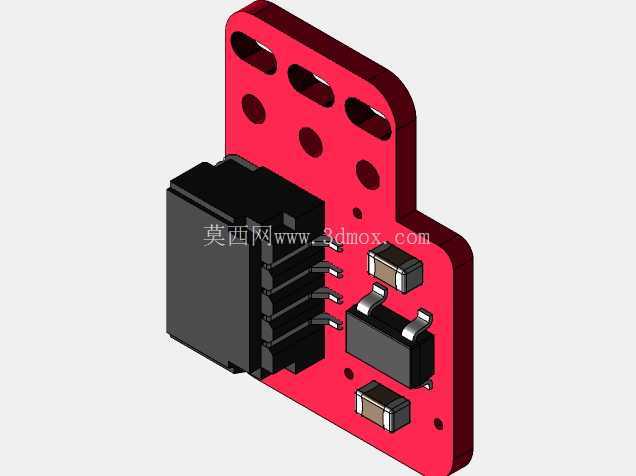

  结构建模过程中完全参照实物PCB的制造尺寸还原,每一处焊盘轮廓、元件占位、安装孔的孔径与孔位公差都和实物保持一致,开发者在设计专属外壳、扩展支架时,可以直接调取该模型进行干涉校验:提前模拟转接板插装后和外壳内壁、散热片、周边外接模块的间隙,避免3D打印外壳完成后才出现元件顶壳、接口无法插拔的问题。针对需要将树莓派部署在工业导轨、设备面板内部的场景,该模型也可以直接配合安装支架模型进行装配仿真,确认转接板上的Qwiic接口在最终装配位置是否留有足够的插拔操作空间,让整个嵌入式硬件的结构设计流程从反复试装验证,提前到三维建模阶段完成全部边界校核,大幅减少后期样机整改的工作量。
