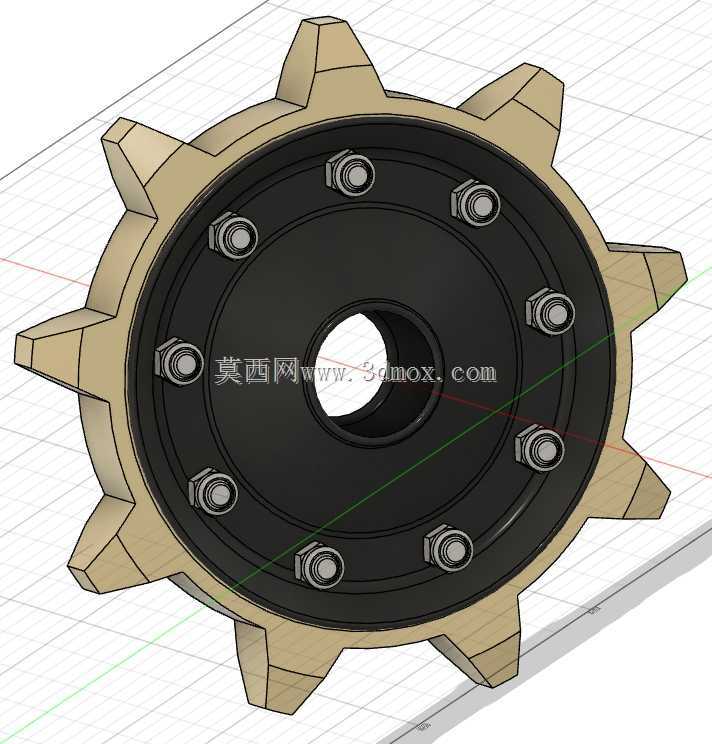

履带式行走机构九齿驱动链轮总成

　　该总成属于履带行走系统末端的驱动执行部件，核心作用是把行走减速机构输出的旋转扭矩转化为履带板的循环牵引力，常见于小型履带拖拉机、履带式挖掘机、农用履带作业车以及轻型履带特种装备的底盘布局中。整套部件由外缘带啮合齿的驱动齿圈、中部承载轮毂以及内嵌耐磨衬套三部分组合而成，三者沿回转轴线同轴装配，通过圆周均布的八组紧固件完成轴向锁止，既保留了齿圈啮合部位的可更换性，也让轮毂与输出轴的配合段可以独立按照轴系公差做精加工，避免整体锻件加工时齿形与内孔基准难以同时保证精度的问题。

　　从实际工况出发，链轮齿部直接和履带板的啮合销孔接触，设备行进过程中齿面要持续承受履带张紧侧的冲击载荷，泥沙、碎石进入啮合间隙时还会产生磨粒磨损，因此齿形轮廓没有采用渐开线齿轮的连续啮合曲线，而是按照履带节距做了等距分布的棘爪式凸齿，九个啮合齿沿圆周均匀排布，齿顶做了大角度导入倒角，履带在绕入链轮时即使存在少量节距伸长或者横向偏移，凸齿也能顺利滑入履带板的啮合槽，不会出现跳齿、卡滞甚至顶裂履带板的故障。齿圈的径向厚度预留了足够的磨损余量，长期作业后齿厚磨损到极限值时，可以单独拆下齿圈更换，无需连同轮毂、衬套整体报废，大幅降低底盘维保的配件成本。

　　中部轮毂的结构设计兼顾了扭矩传递与装配空间，轮毂朝向减速箱的一侧设置了环形定位止口，和行走减速箱的输出法兰端面贴合，止口的配合公差选用过渡配合，装配时可以自动对齐回转中心，抵消法兰面安装的微小同轴度误差。圆周分布的八组连接螺栓穿过轮毂法兰面的沉孔，直接锁入齿圈背面的螺纹孔，沉孔结构让螺栓头部完全没入法兰端面以下，轮毂和减速箱法兰贴合时不会出现螺栓干涉，螺栓的预紧力按照履带底盘重载冲击的工况选取，装配时按对角线顺序分次拧紧，避免齿圈和轮毂结合面出现局部间隙，防止作业过程中螺栓受交变剪切松动。

　　内嵌的衬套压装在轮毂中心孔内，衬套内孔和行走机构的固定支撑轴形成回转配合，衬套选用耐磨减摩材质，能够在低速重载、缺少连续润滑的野外工况下长期工作，衬套的两端和轮毂孔的轴肩定位，不会随链轮转动时发生轴向窜动。链轮中心的通孔同时预留了润滑脂通道的安装空间，维保注脂时油脂可以直接进入衬套配合面，挤出磨粒并形成油膜，延长回转副的使用寿命。

　　安装边界方面，链轮装入底盘时，齿圈的分度圆直径需要和所选履带的节距、总齿数匹配，链轮两侧要和履带架的侧板保留足够的侧向间隙，防止设备颠簸、履带横向摆动时齿面摩擦机架；轮毂法兰的螺栓分布圆直径要和行走减速箱输出法兰的孔位完全对应，法兰结合面的平面度需要满足密封要求，避免田间泥水、矿区粉尘进入减速箱输出轴的密封部位。齿圈外缘的凸齿轴向宽度略小于履带啮合槽的内部宽度，允许履带在转向时产生少量横向滑移，不会出现齿面边缘啃切履带橡胶或钢制履带板的情况。整套总成的三维建模过程中，先以履带节距为基准排布九个齿的圆周位置，再依次构建轮毂的止口、螺栓孔、中心衬套孔特征，所有配合面保留装配公差余量，虚拟装配时可以验证螺栓装入空间、齿部和履带的啮合轨迹，提前排除实机装配时可能出现的干涉问题，为底盘行走系统的选型改型提供完整的结构参考。
