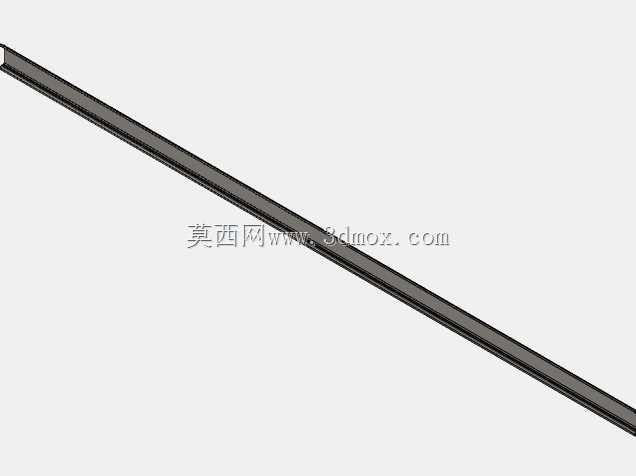

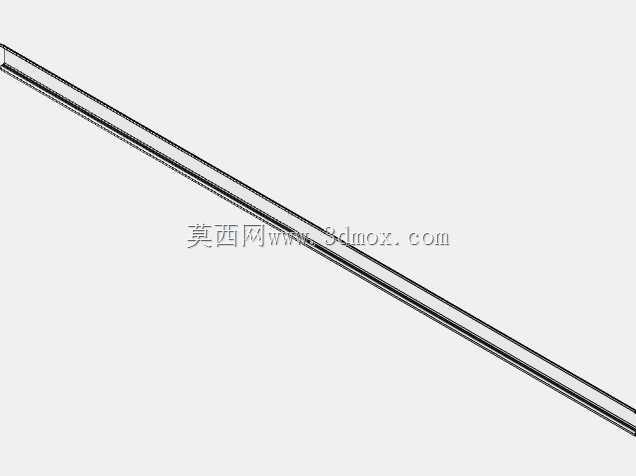

35毫米规格DIN3电气安装金属导轨

　　日常做电气柜成套设计、工业控制回路排布时，DIN导轨是绕不开的基础安装构件，这款35毫米宽度的DIN3导轨，是目前工业领域、民用配电场景里应用覆盖最广的标准安装载体。做结构设计时首先要明确它的安装边界，这款导轨的截面尺寸严格遵循DIN标准规范，宽度固定为35mm，安装时需要在安装基板上预留对应宽度的排布空间，导轨自身的安装孔位按照标准间距排布，可直接通过M4或者M5规格的螺钉固定在安装梁、柜体内衬板上，不需要额外做孔位适配，能大幅减少现场安装的加工工作量。

　　从实际使用场景来看，不管是工厂车间的PLC控制柜、电机保护回路的断路器排布，还是家庭入户的强电箱内空开、漏电保护器的固定，甚至铁路系统沿线信号控制箱内的保护元件、控制模块组装，都能看到这类导轨的身影，它相当于电气元件的统一安装基座，所有符合DIN标准安装卡扣的元件，都可以直接卡接在导轨上，不需要给每个元件单独设计安装固定结构，能极大压缩成套设备的装配周期。设计这类导轨模型时，首先要还原它的截面成型特征，导轨两侧的卡边弧度、厚度尺寸直接决定了元件卡扣的配合松紧度，建模时不能随意更改截面参数，否则会出现元件卡接过松容易滑落、或者卡接过紧无法顺利推入的问题；导轨表面的镀锌层特征也要做还原，实际生产中这类导轨多采用镀锌钢板冷轧成型，表面的锌层纹理是为了提升防锈能力，适配工厂多尘、潮湿的复杂工况，延长构件的使用寿命。

　　很多刚入行的结构工程师做电气柜建模时，容易忽略导轨的安装预留间隙，实际上排布导轨时，不仅要考虑导轨自身的35mm宽度，还要在导轨上下两侧预留至少20mm的操作空间，方便后期维护时拆装元件、梳理接线；导轨的长度可以根据柜内安装空间灵活裁切，但两端要做倒角处理，避免锋利的边角割伤施工人员的手部、或是划破线缆绝缘层。从功能特性来说，这类金属导轨的承重能力完全能覆盖常规低压电气元件的安装需求，单米长度的导轨可以承载十余台微型断路器的重量，不会出现弯折变形的问题；卡接式的安装方式也让后期的元件更换、回路调整变得十分便捷，不需要拆解整个柜内的固定结构，只需要撬动元件的卡扣就可以完成拆装，大幅降低后期运维的人工成本。

　　做三维建模时还要注意导轨的拼接公差，多段导轨拼接时端面要保证平齐，避免出现台阶阻碍元件的横向滑动调整，这些细节都是实际工程应用中反复验证过的设计要点，直接影响整套电气系统的装配效率与使用可靠性。
