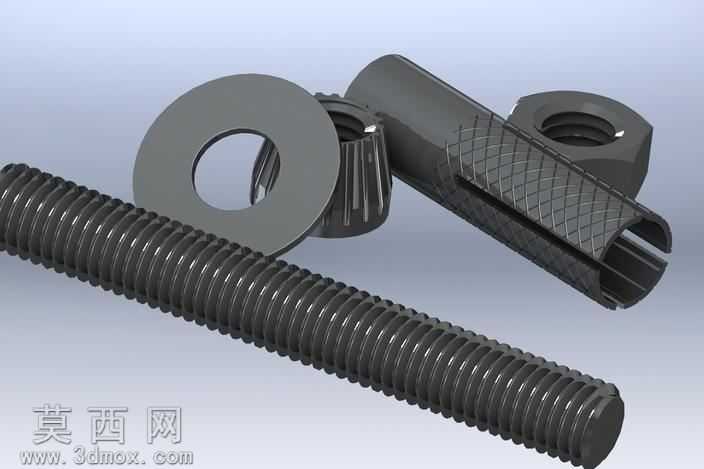

膨胀锚固螺栓组件三维结构设计

本作品为膨胀锚固螺栓配套组件的三维参数化建模成果，建模过程严格遵循机械紧固件的实际生产尺寸规范，对整套组件的各个零件分别进行独立建模后完成总装配，完整还原了膨胀螺栓的实际结构形态与装配逻辑。建模阶段首先针对核心的全螺纹螺杆进行参数化绘制，通过螺旋线扫描切除的方式生成连续均匀的三角螺纹结构，严格控制螺纹牙型角、螺距、牙高的参数精度，保证螺杆表面螺纹的规整性，同时对螺杆端部的倒角、尾端的平面结构做了细节处理，还原实际产品的工艺特征。针对膨胀套管零件，建模时还原了其薄壁圆筒的基础形态，套管表面的滚花防滑纹理通过阵列凸起特征实现，套管端部的开缝结构、内锥面结构均按照实际膨胀螺栓的工作原理进行还原，保证套管受挤压时可向外膨胀实现锚固的结构逻辑准确。配套的平垫圈零件采用回转体建模方式，还原了垫圈的内外径尺寸、厚度参数，边缘做了细微倒角处理，还原冲压五金件的工艺特征；六角螺母则按照标准紧固件尺寸建模，还原了六角外形、内螺纹结构、端部倒角的细节；锁紧锥套零件还原了外锥面、内螺纹、端部防滑齿的结构，保证与膨胀套管、螺杆的配合精度。材质渲染阶段，整套组件统一采用碳钢材质表现，为不同零件赋予了差异化的表面质感：螺杆部分做了发黑处理的哑光金属质感，表面带有细微的氧化层纹理；膨胀套管、螺母、垫圈部分则呈现略带磨砂的镀锌金属质感，滚花、螺纹、齿纹等细节部位通过光影调整凸显结构立体感，背景采用浅蓝渐变的简洁场景，搭配柔和的环境光与定向补光，避免多余反光干扰结构展示，同时通过半透明阴影效果增强组件的空间层次感。整套模型的装配关系完全符合实际产品的组装顺序，各个零件的配合间隙控制在合理范围内，既可以清晰展示每个零件的独立结构，也能完整呈现整套膨胀螺栓组装完成后的整体形态，清晰展现其通过挤压套管膨胀实现墙体锚固的工作原理，可用于五金产品展示、机械结构教学、紧固件选型参考等场景。
