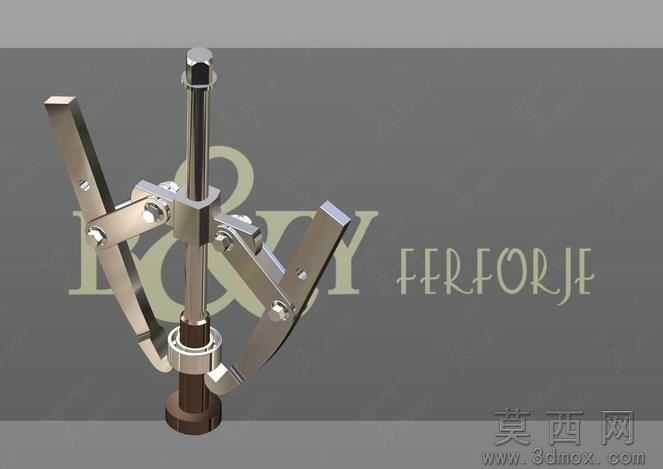

三爪式轴承拉拔器机械结构设计

本作品为三爪式轴承拉拔器三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺与装配逻辑，所有零件均按照实际工业产品的尺寸公差标准进行参数设定，确保模型可直接用于工程参考与二次开发。模型主体分为中心施压螺杆、横梁支架、三爪铰接臂、锁紧定位环四大核心模块，建模时对每个铰接部位的销轴、孔位均做了同轴度约束，还原了真实产品的活动自由度，可模拟实际使用时的张合、施压动作。渲染阶段采用金属材质分层处理，中心螺杆部分做了发黑处理的碳钢材质表现，表面添加细微的切削纹理与使用磨损痕迹，还原高强度紧固件的质感；三爪臂部分采用镀铬不锈钢材质，调整反射参数模拟亮面金属的高光与环境反射效果，铰接处的销轴做了倒角与圆角处理，避免应力集中的同时提升模型细节表现；底部的施压顶头做了铜合金材质区分，表面添加轻微氧化质感，区分不同功能部件的材质差异。结构设计上采用三爪同步联动结构，通过横梁上的滑槽约束爪臂的运动轨迹，旋转中心螺杆时可带动三爪同步向内收拢或向外张开，适配不同直径的轴承内圈或外圈拆卸需求，爪臂末端做了向内的弯钩结构，可牢牢勾住轴承端面，避免拆卸过程中滑脱；锁紧定位环可在调整好爪臂开度后锁定位置，提升作业时的稳定性。设计思路围绕维修场景的实用性展开，整体结构紧凑，受力路径清晰，中心螺杆的轴向力通过横梁均匀分配到三个爪臂上，避免单爪受力过大导致的变形或断裂，模型装配时严格按照实际装配顺序添加配合约束，可生成爆炸视图展示装配关系，也可进行运动仿真模拟拆卸轴承的完整动作流程，所有零件均做了轻量化处理，在保留细节的同时保证模型运行流畅。
