卡套式气动管路三通接头组件三维设计

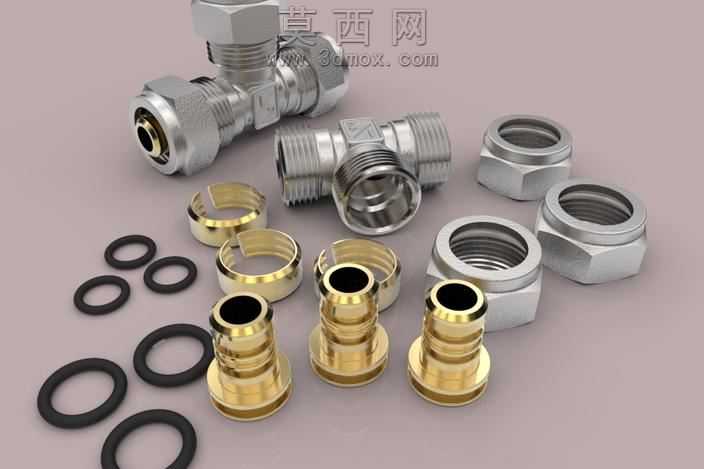

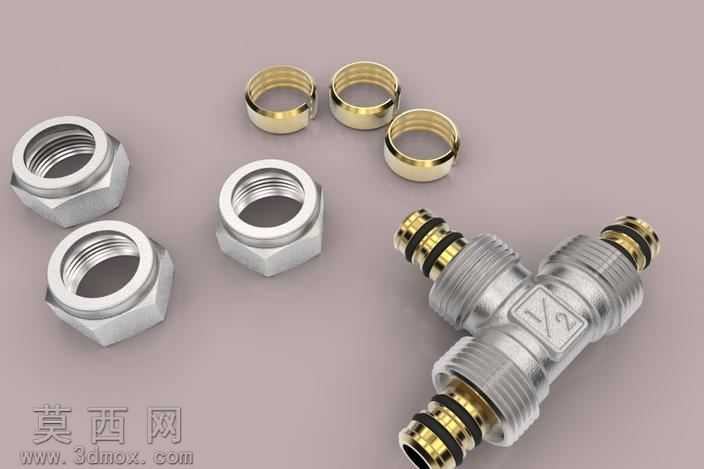

本套三维模型为卡套式气动管路三通接头组件，建模阶段采用自顶向下的装配设计思路，先完成整体管路通径、接口尺寸的参数化定义，再拆分各个子零件进行独立建模，确保各零件装配间隙、配合公差符合气动管路的行业使用标准。模型完整还原了接头的全部组成结构，包含不锈钢材质的三通主体、锁紧螺母、卡套环，黄铜材质的竹节式插杆，以及丁腈橡胶材质的O型密封圈，每一处结构细节都按照实物等比例复刻，比如三通主体外表面的六角拧动面做了倒角处理，避免安装时划伤操作人员，卡套环的切口结构、内壁的咬合齿都做了精细建模，还原卡套接头抱紧管路的工作原理。渲染阶段采用工作室柔光布光方案，金属材质分别做了区分处理：不锈钢零件设置了低粗糙度的金属反射属性，还原不锈钢机加工后的哑光金属质感，黄铜插杆调整了金属色相为暖金色，适度提高反射强度表现黄铜抛光后的质感，橡胶密封圈设置了高粗糙度、低反射的哑光属性，和金属零件形成明确的材质区分。结构设计上充分考虑了实际使用的装配逻辑，锁紧螺母和三通主体的螺纹配合做了真实的螺纹牙型建模，卡套环的锥面和三通主体的内锥面角度完全匹配，保证装配后卡套能够均匀变形抱紧外接管路，O型密封圈的安装槽尺寸按照密封标准设计，确保装配后密封圈的压缩量处于合理区间，实现可靠的气密封效果。竹节式插杆的倒刺结构做了圆弧过渡处理，既保证插入软管后能够牢固咬合不脱落，又不会划伤软管内壁造成漏气隐患。整套模型的装配约束完全按照实际装配关系设置，可直接用于装配干涉检查、装配工艺模拟，也可导出为通用格式用于管路系统的整体布局设计，所有零件的参数均可编辑，能够根据不同的通径需求快速修改尺寸生成新的规格模型。
