法兰式手动蝶阀流体控制结构

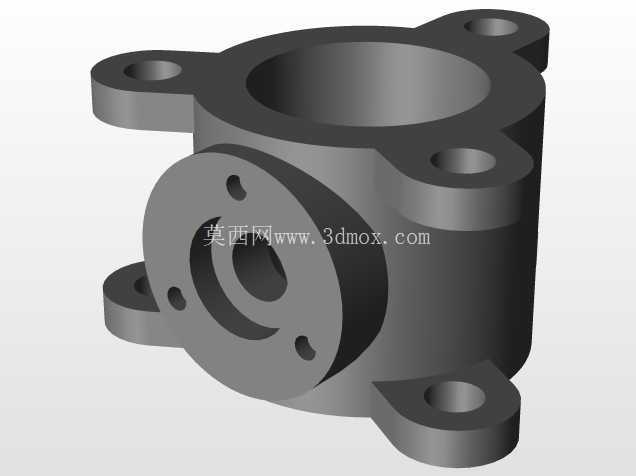

　　这套蝶阀结构主要面向中低压管路中的流体通断与流量调节场景，常见于水处理循环系统、暖通空调管网、小型工艺管线以及设备配套流体回路。阀体采用带四组安装孔的法兰式连接形态，安装时可通过螺栓与两侧管路法兰对中固定，孔位分布围绕阀体中心呈对称布置，能够在承受管路轴向拉力和密封压紧力时保持受力均衡。阀体外轮廓围绕圆形流道展开，上部和侧部的凸台为轴系、密封件及操作机构提供安装基准，整体边界紧凑，适合在设备内部空间受限的位置布置。

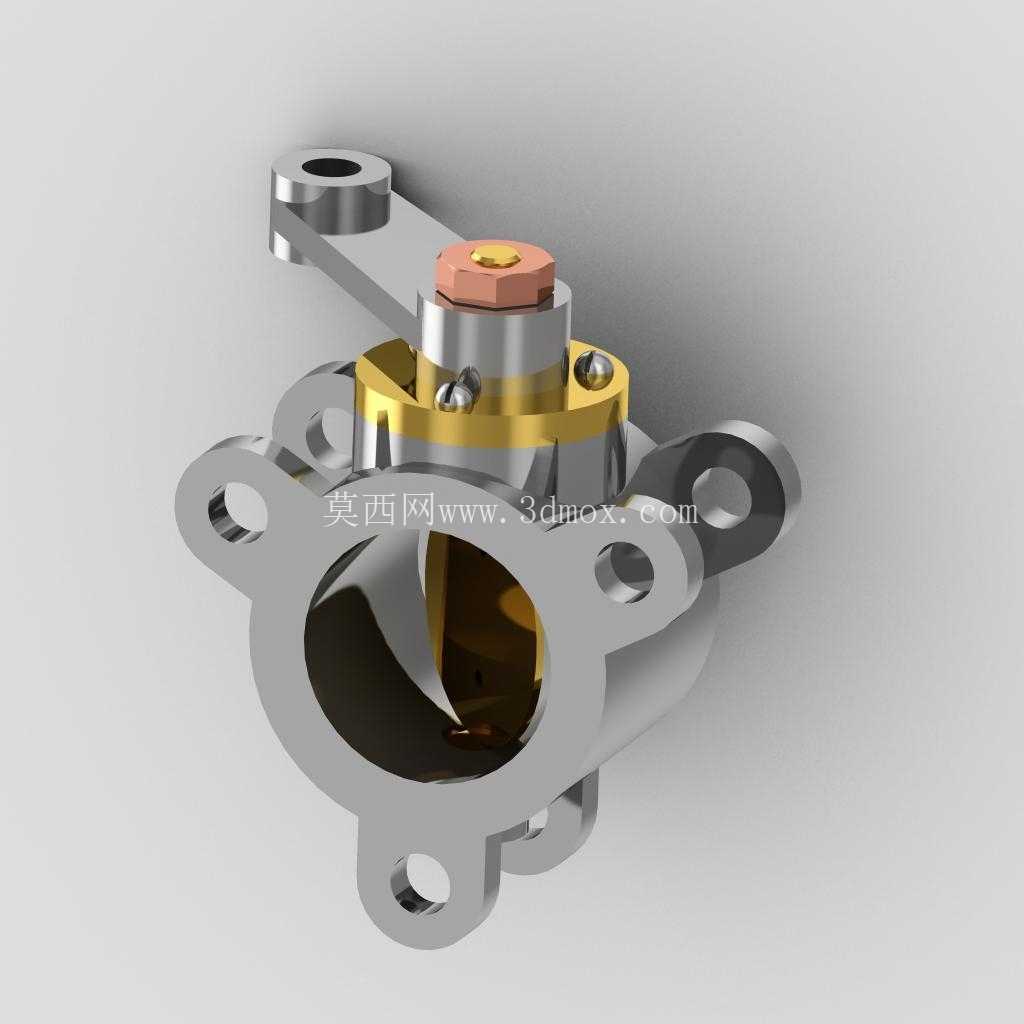

　　模型的核心流道为直通式结构，内部碟板绕阀轴旋转，通过改变碟板与流道轴线的夹角来调整过流面积。碟板处于全开位置时，流体沿通道直线通过，流阻较低；碟板逐渐关闭时，过流截面收窄，可实现节流和截流。与闸阀、截止阀相比，这类蝶阀的轴向尺寸更短，启闭行程小，操作机构不需要占据阀体上方过大空间，因此在轻量化管路和紧凑型机组中具有明显布置优势。

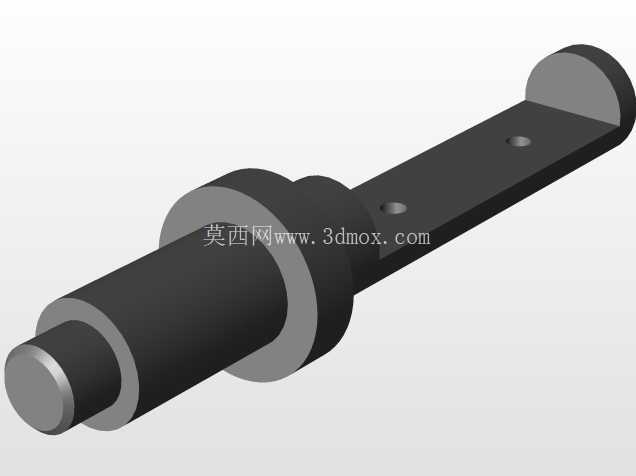

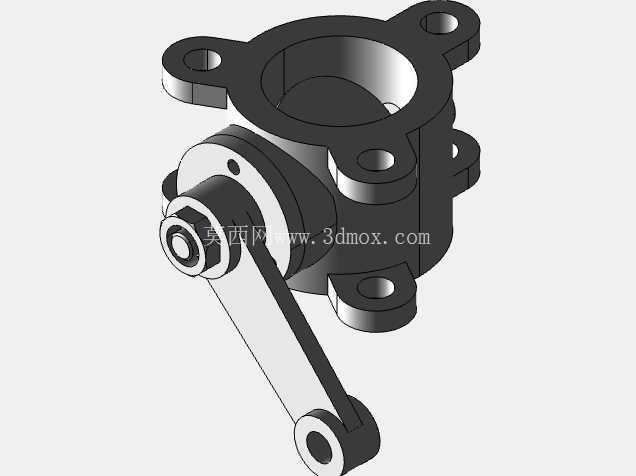

　　驱动部分采用外置摇臂结构，摇臂通过阀轴与碟板连接，操作人员扳动摇臂即可带动碟板旋转。摇臂末端设置连接孔，可适配手柄、连杆或外部执行件，便于在手动操作基础上扩展为远距离联动控制。轴端由多层配合件组成，包含定位、压紧和传动接触面，建模时需要重点保证阀轴与碟板、摇臂之间的同轴关系，否则在启闭过程中容易出现卡滞、密封偏磨或转角不到位的问题。

　　从结构设计角度看，阀体法兰面、流道中心线和阀轴中心线构成了整个零件的三项关键基准。法兰安装孔需要与配对管路孔距匹配，流道内径决定名义通径，阀轴安装孔则影响碟板转动精度。碟板边缘与阀体内壁之间应保留合理间隙，既要避免运动干涉，又要为密封环或软密封层留出压缩量。对于需要频繁调节的工况，轴套部位应考虑耐磨材料或润滑结构，以降低反复转动带来的磨损。

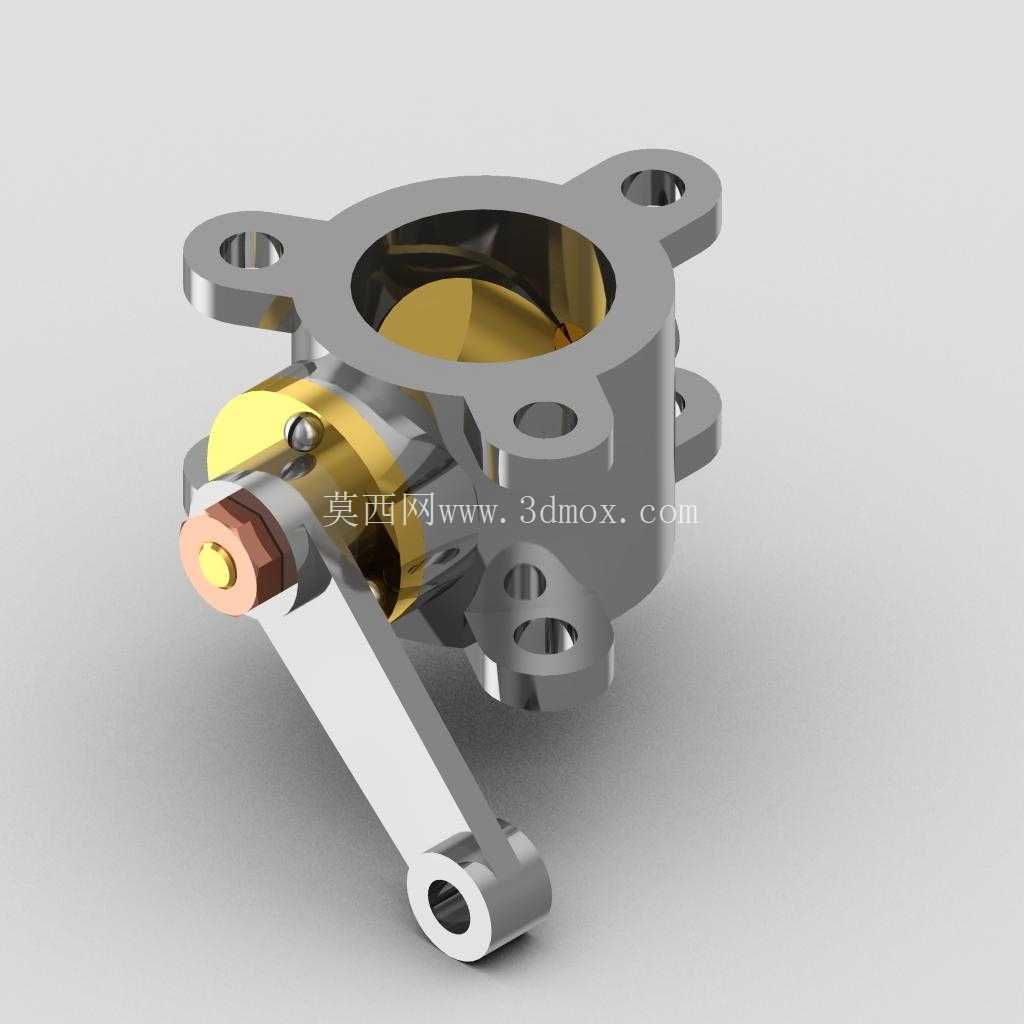

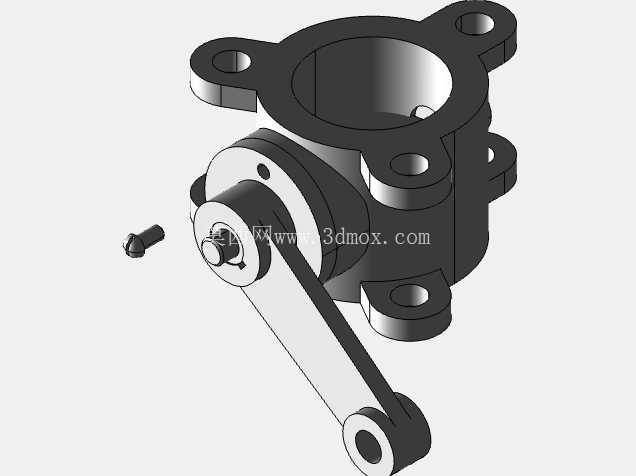

　　该三维结构完整表达了阀体、碟板、阀轴、摇臂、端部紧固件及局部密封配合关系，能够用于管路布置校核、操作空间检查、装配关系演示和非标阀门改型参考。设计人员在选型或深化时，可依据现场管路通径、法兰标准、安装方向和手柄摆动范围，对阀体厚度、孔位分布、摇臂长度及轴端连接形式进行适配，从而保证设备在实际安装后既能顺利启闭，又能满足维护拆装所需的操作空间。
