双轴承配套分体夹持座与滑轮螺母组件

　　这套分体式环形夹持支撑结构，主要面向双轴承同轴支承的装配场景，常见于轻工输送线、小型阀门执行机构、仪器仪表传动模组以及桌面自动化设备的转轴限位部位。结构采用上下对半开合的抱箍形式，环形内圈预留多层阶梯槽位，可直接嵌入两套背对背或并排布置的滚动轴承，既省去了整体式轴承座穿轴装配的麻烦，也能在后期维护时不用拆卸轴端全部零件，直接松开连接螺栓即可更换轴承、调整轴系间隙，在空间局促、轴上预装零件较多的设备里实用性很强。

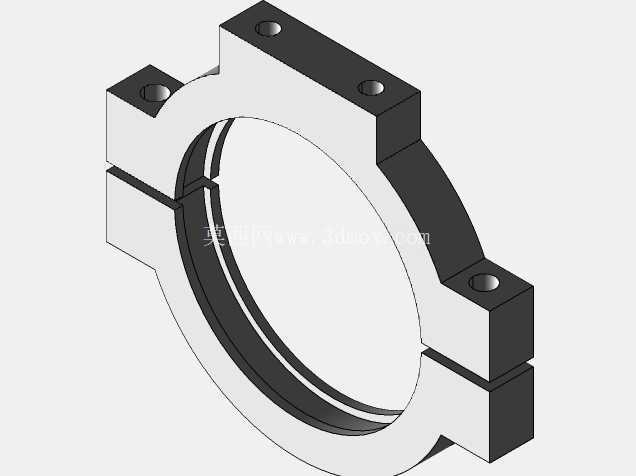

　　从结构设计思路来看，抱箍本体沿水平中分面拆分为上下两个半环，四个角位向外延伸出带通孔的方形安装凸台，凸台厚度大于环身壁厚，螺栓锁紧时的压紧力直接作用在凸台结合面，不会让环形抱箍本体出现局部变形夹伤轴承外圈。内孔的阶梯槽分别对应轴承外圈的轴向定位台阶，槽宽预留了轴承外圈的轴向游隙余量，避免锁紧抱箍时把轴承夹死导致转动卡滞。环身外侧做了局部加厚的弧形加强段，抵消轴承承受径向载荷时环身的张开应力，四个安装凸台的孔位同轴度、结合面平面度在建模时都做了关联约束，装配后两半环合模时内孔不会出现错台。

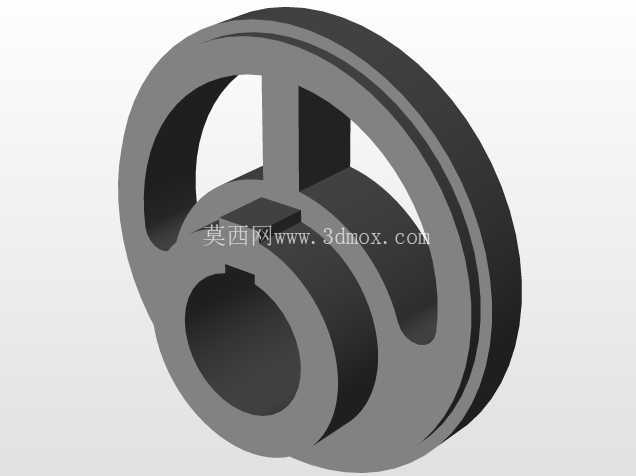

　　配套的滑轮与螺母零件，分别承担传动导向和轴向锁止的功能：滑轮轮槽适配常用的圆带或小型同步带，轮体中心的安装孔可直接套在支承轴上，两侧端面预留挡圈槽，防止传动过程中滑轮轴向窜动；锁紧螺母的螺纹规格与轴端外螺纹匹配，螺母端面带止动边，拧紧后可嵌入轴端的限位槽，避免设备运行振动导致螺母松脱。

　　安装边界方面，整个抱箍组件的外轮廓最大尺寸由四个角的凸台决定，凸台外侧到环形中心的距离为安装时的径向预留空间，凸台上下表面的间距为组件总高度，安装时只需在安装基板上对应四个凸台孔位加工通孔或螺纹孔，穿入内六角螺栓即可完成固定。环形内孔的轴线与安装基板表面的平行度，靠凸台下端面的加工精度保证，建模时已将凸台下端面设为统一装配基准，装配后轴系的水平度不需要额外加装调整垫片。滑轮安装后轮槽的中心面与抱箍支承的轴系轴线垂直，传动带运行时不会出现偏磨掉带的情况，锁紧螺母拧紧后轴上所有零件的轴向位置完全固定，能承受常规工况下的径向传动载荷与小幅振动，整套零件的配合间隙、定位台阶都按通用机械传动的公差等级做了适配，可直接用于常规小载荷转轴支承模组的结构设计参考。
