矩形圆角密封垫圈扫描练习结构

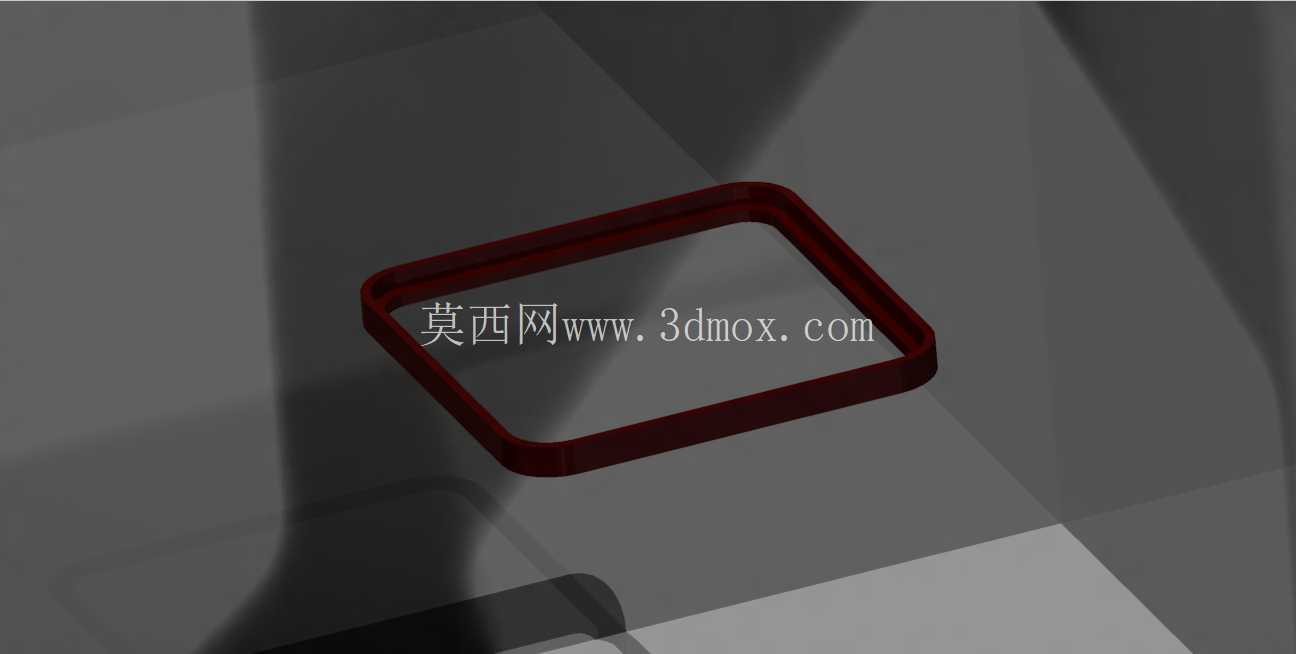

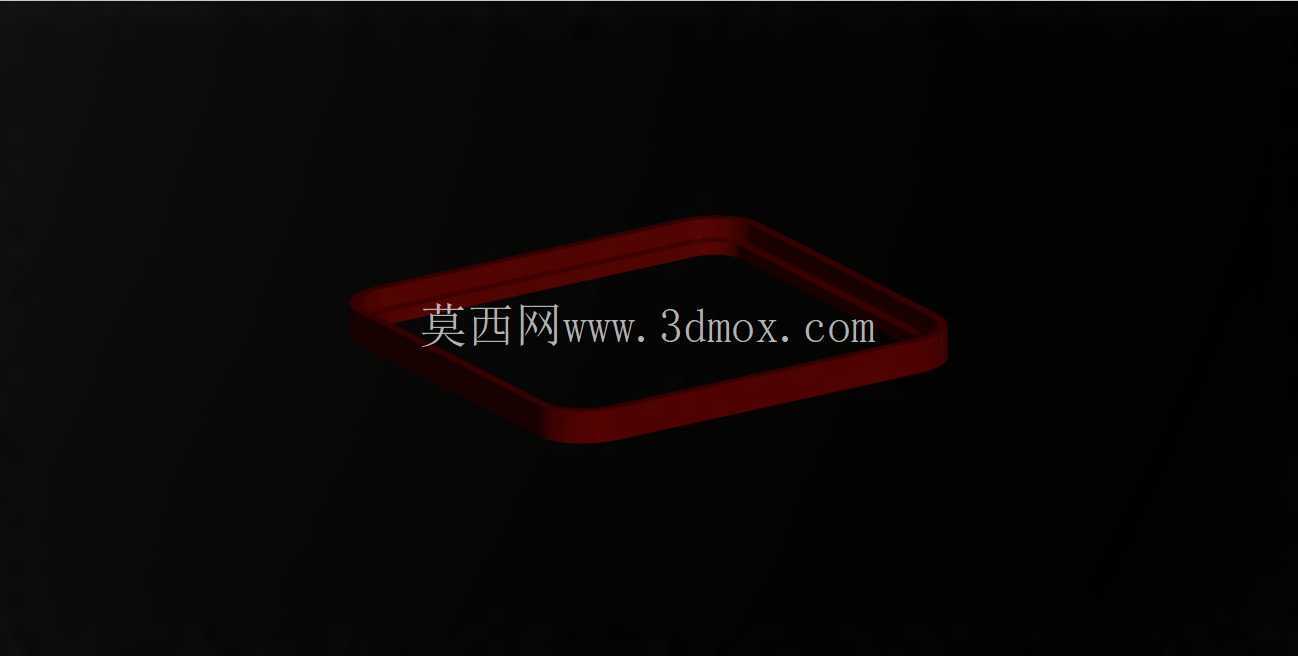

　　这类矩形圆角闭环环件在箱体接合面、阀盖法兰、观察窗压盖以及小型仪表壳体中十分常见，截面通常为圆形或近似圆形，依靠周向连续压缩形成密封。实际装配时，它被限制在矩形沟槽内，上盖压紧后产生弹性变形，阻断油液、气体或粉尘沿接合面泄漏。与圆形O形圈相比，矩形路径密封件更适合方形窗口、电气盒盖和矩形检修口，能够在有限边界内覆盖较长密封线，同时避免转角处出现拼接断点。

　　建模时不宜把它简单理解成一块弯成方框的实体。关键在于先确定中心轨迹，再让恒定截面沿轨迹连续扫过。轨迹由四段直边和四段圆角组成，圆角半径不能只按外观取值，而要结合沟槽宽度、截面直径和最小弯曲半径校核。若转角半径过小，截面在弯曲处会被过度挤压，外侧材料拉伸、内侧材料堆聚，预紧量分布不均；若半径过大，则密封线远离窗口边缘，结构空间利用率下降。工程上通常让转角中心线半径明显大于截面半径，使扫掠过程保持光顺，避免自交和局部畸变。

　　外形边界需要同时服务于密封功能和安装空间。环件外侧应与沟槽侧壁保留适度间隙，用于容纳压缩变形和装配公差；内侧则要避开壳体开口、螺钉柱和加强筋。直边段的截面压缩量一般按材料硬度、介质压力和表面粗糙度确定，压缩过大不仅增加装配力，还可能使橡胶向间隙处挤出；压缩过小则在低压或振动工况下难以稳定贴合。沟槽深度、宽度和圆角应与环件截面联动设计，不能孤立绘制外形。

　　从结构思路看，先建立窗口开口和压盖轮廓，再反推密封中心线，能够更直接控制安装边界。中心线到壳壁、螺钉孔和内腔的距离都应检查，确保环件不与紧固件干涉，也不悬在加工面之外。扫掠截面宜保持垂直于路径，在圆角段尤其要注意截面方向连续变化；若采用固定方向拉伸或多段拼接，转角处容易出现棱边、接缝或截面错位，难以反映真实成型件。

　　该件也适合作为扫描命令的基础训练案例：它包含直线、圆弧、相切连接和闭环路径，能够检验路径约束、截面定位以及圆角过渡是否合理。完成主体后，可进一步增加沟槽、压盖和壳体开口进行装配验证，观察环件在闭合状态下的受压区域。对于仪表、阀门和小型箱体设计而言，这种看似简单的环形件直接影响密封可靠性，尺寸链、沟槽形状和材料弹性都需要在三维结构阶段一并考虑。
