DIN3标准35mm宽带长孔电气安装导轨

　　这款导轨采用DIN3标准设计，宽度为35mm，表面开设6mm规格长孔，是电气装配领域应用极为广泛的基础安装构件。日常做低压柜布线、小型工控站搭建、家用配电箱回路组装时，这类导轨都是核心的承载基底，断路器、继电器、接线端子排这类常规电气元件，都能通过自带的卡扣结构直接卡在导轨上完成固定，不需要针对每个元件单独设计安装孔位，能大幅压缩现场装配的工时。从结构设计角度看，导轨采用带翻边的C型截面构型，两侧的弯折边既作为元件卡扣的卡接位点，也承担了整体的结构强度支撑，普通镀锌钢板冲压成型的基体，在常规室内电气柜环境下具备足够的抗锈蚀能力，同时能承受多排端子、多组小型元件堆叠安装的载荷，不会出现长时间使用后导轨弯曲变形、元件松脱移位的问题。

　　表面的长孔设计是这款导轨的核心实用点，相比等距圆孔导轨，长孔给安装固定留出了足够的位置调整余量，现场安装时如果柜体上的预焊螺柱存在小范围位置偏差，不需要重新在柜体上钻孔攻丝，直接微调导轨位置对准螺柱即可完成固定，能有效抵消柜体加工带来的尺寸误差。导轨的安装边界设计充分考虑了通用适配性，35mm的宽度完全符合主流电气元件的卡接尺寸规范，不管是进口品牌还是国产品牌的常规导轨式安装元件，都能实现无阻碍卡装，翻边的高度、弯折角度都经过冲压工艺精准控制，卡扣卡入后松紧度适中，既不会因为间隙过大导致元件晃动，也不会因为过盈量太大导致元件拆装困难，后期维护更换元件时，用一字螺丝刀撬动卡扣锁扣就能轻松取下元件，不会损伤导轨表面。

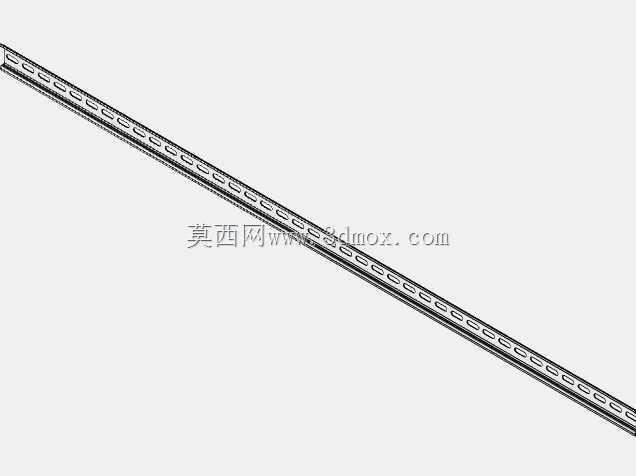

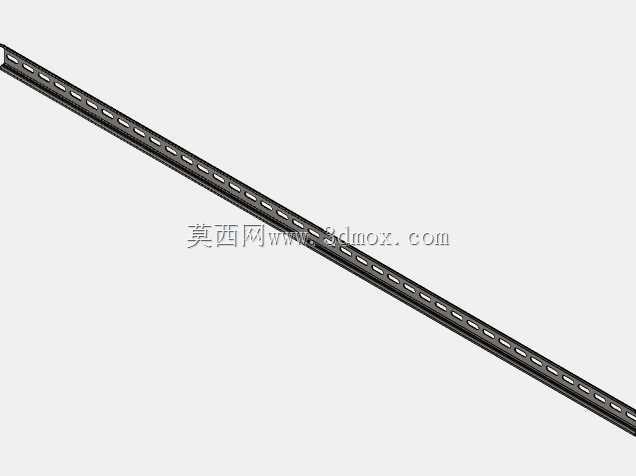

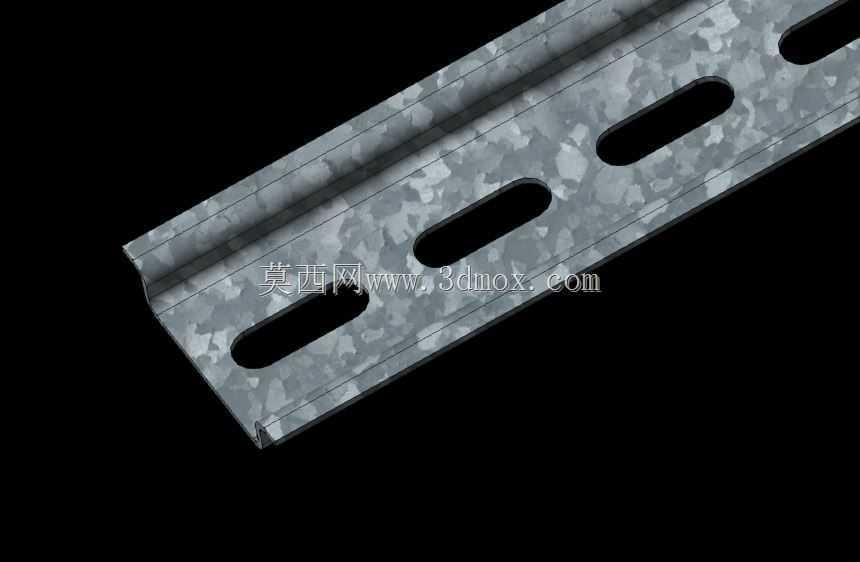

　　在实际工程应用中，这类导轨除了常规的工业电气柜、家庭配电箱场景，也常被用于小型自动化设备的阀岛安装、传感器接线端子排集成，甚至部分非标设备里会用这类导轨作为小型走线槽的固定基底、轻型气动元件的安装载体，凭借标准化的尺寸、可靠的结构强度、灵活的安装调整空间，成为电气装配、非标自动化搭建场景里通用性极强的基础五金构件。建模过程中对导轨的弯折圆角、长孔的冲压倒角、表面镀锌层的纹理都做了还原，能直接用于电气柜装配的干涉检查、布线模拟，也能作为非标设备设计时的选型参考模型，帮助设计人员提前确认安装空间、排布元件位置，减少实际装配时的尺寸冲突问题。
