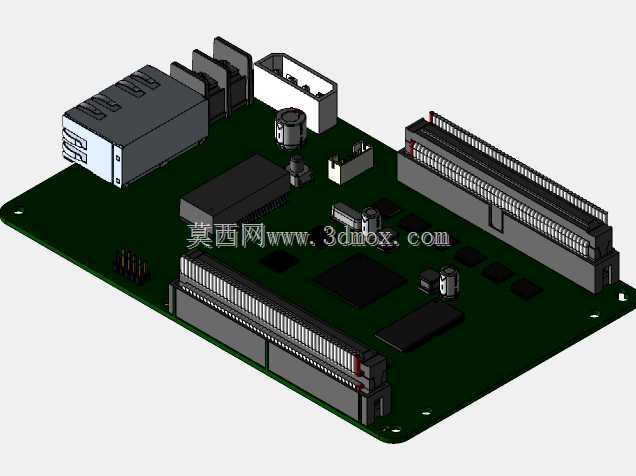

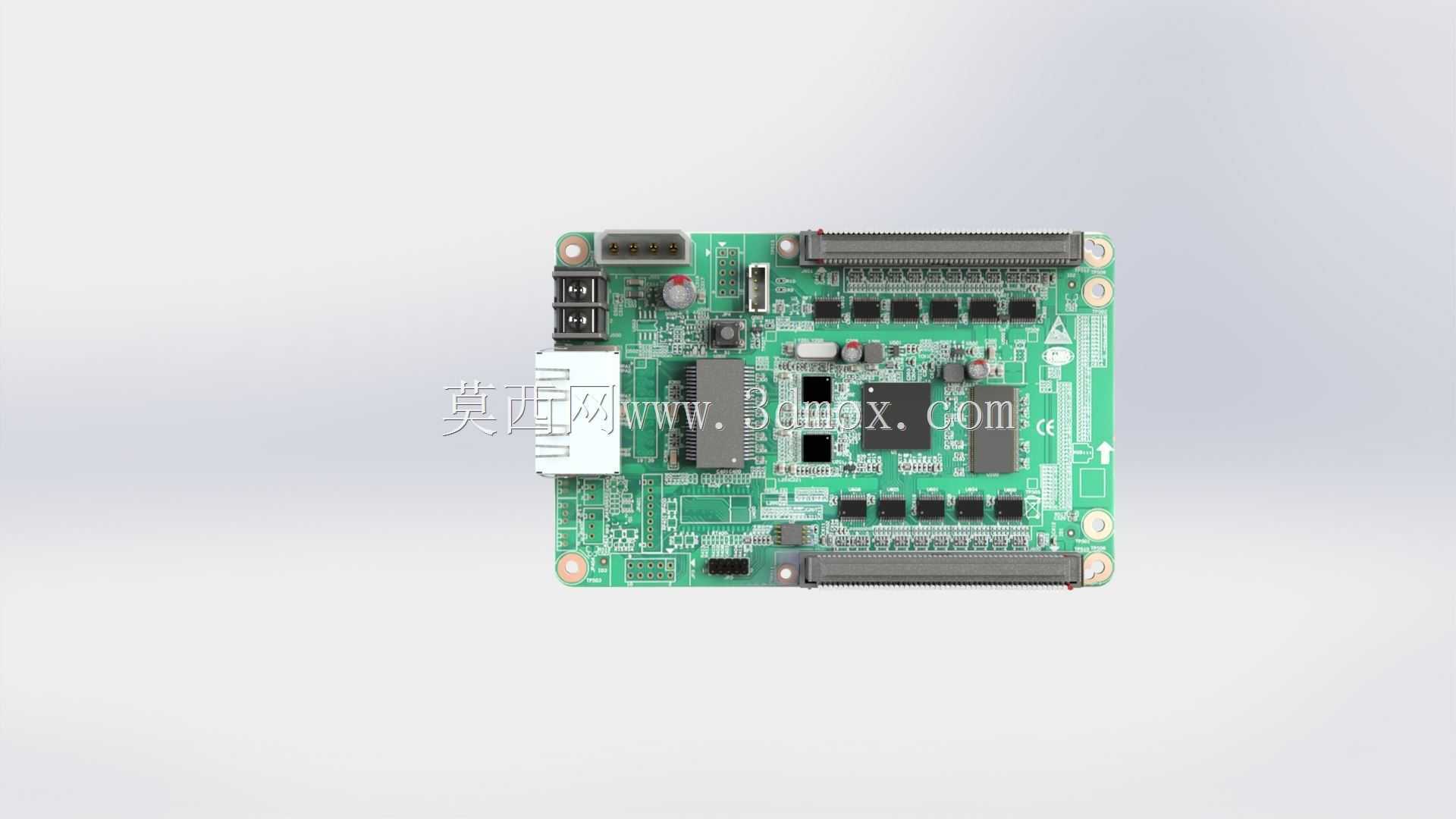

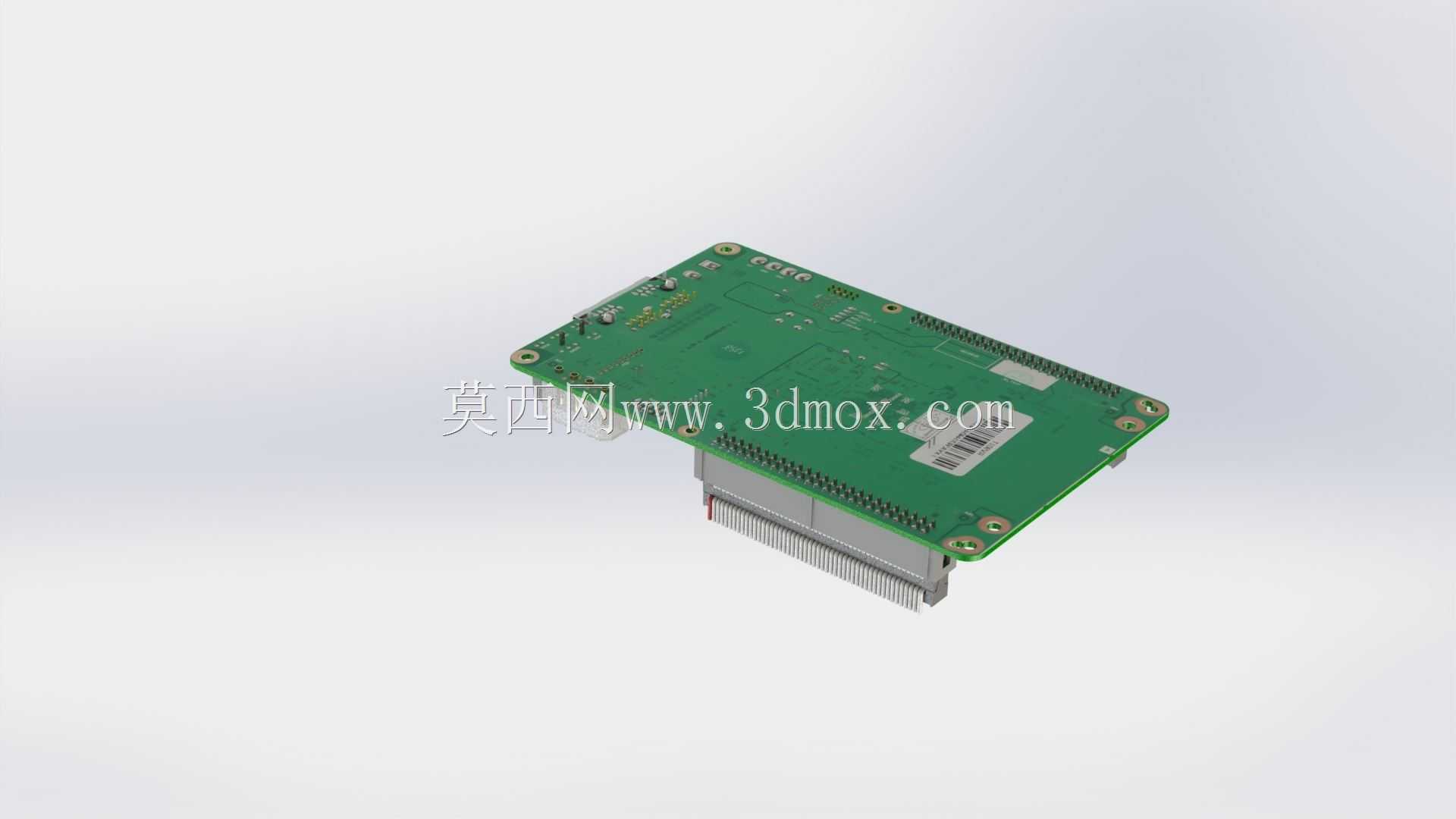

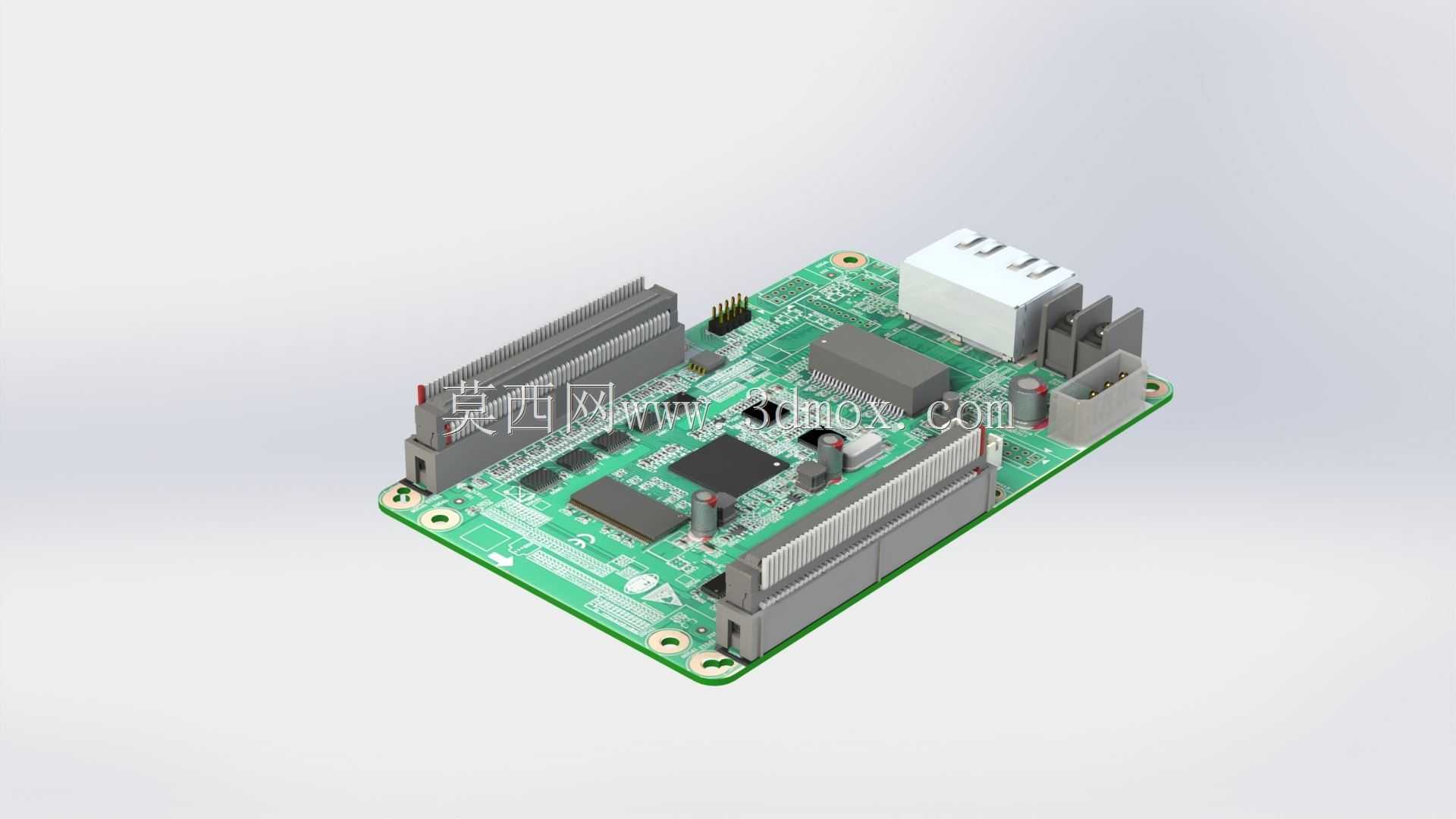

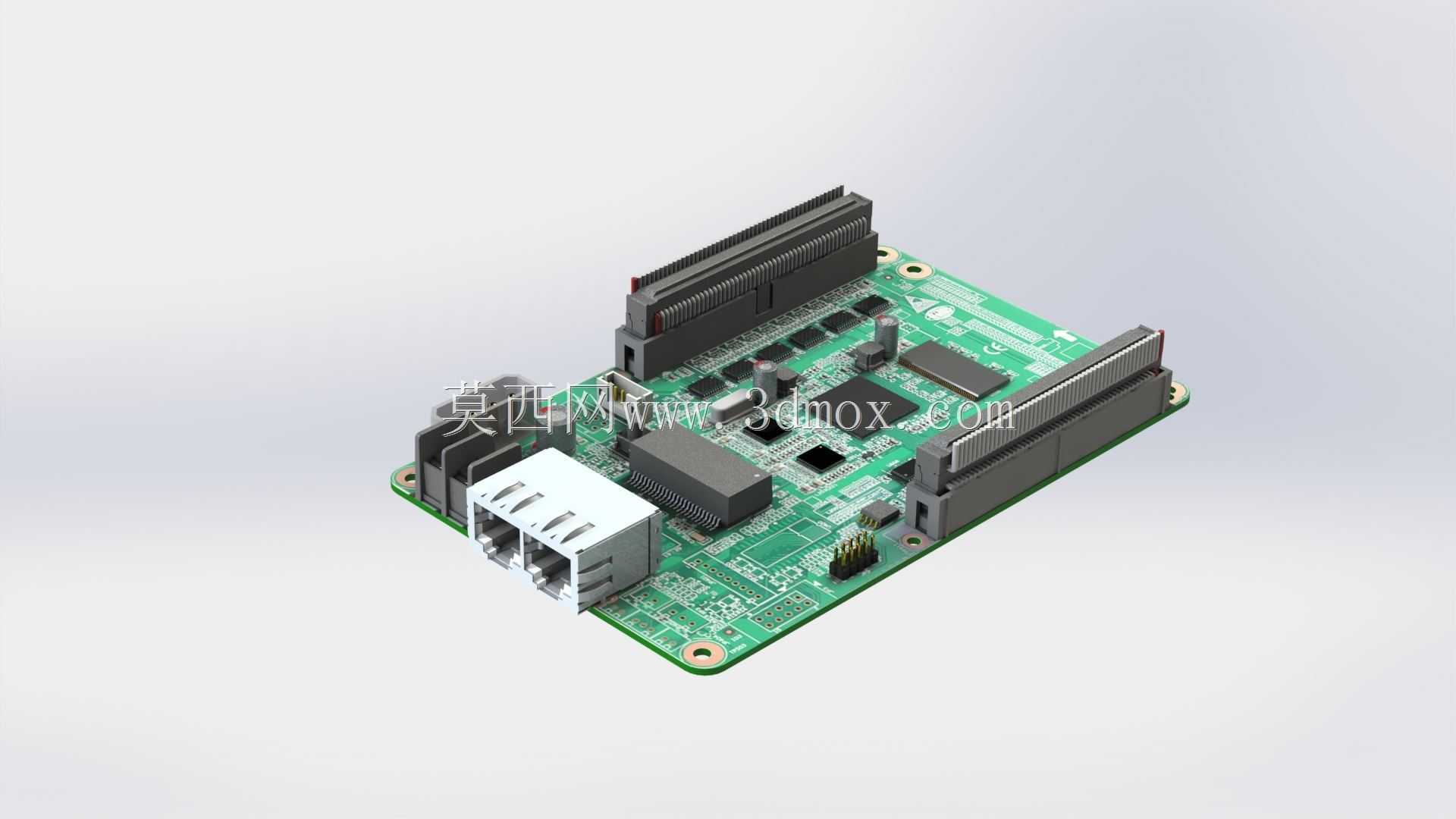

LED显示屏hub75接口接收控制板结构设计

　　这款接收控制板主要面向LED显示系统的信号中转与屏体驱动场景，在各类室内外全彩LED显示屏工程中承担核心信号解析、数据分发作用，是连接发送卡与显示模组之间的关键硬件载体，可将前端传输的视频控制信号拆解为对应灯珠行列的驱动指令，保障屏体画面的同步刷新与色彩准确呈现。设计过程中优先考虑了工程安装的兼容性，板卡边缘预留的固定孔位完全匹配常规LED箱体的安装螺柱间距，两侧金手指插槽的位置严格对齐hub75接口的通用排布尺寸，无需额外转接即可直接插接标准排线，适配绝大多数常规规格的LED显示模组。

　　板上元器件布局充分考虑了散热与信号干扰规避，主处理芯片布置在板卡中心区域，周边预留足够的铺铜散热面积，网口接口端做了金属屏蔽层延伸设计，可降低长距离传输时的信号衰减与外界电磁干扰，电源输入端口靠近板卡侧边，方便现场布线时的电源接驳，避免走线与信号排线交叉缠绕。接口配置上集成了双路网口输入输出，可实现多块接收卡之间的级联传输，减少工程现场的布线复杂度，板载的排针接口对应不同的信号定义，预留了测试点与调试触点，方便生产环节的功能检测与后期维护时的故障排查。

　　板卡整体厚度采用常规PCB工艺的标准厚度，金手指部分做了镀金处理提升插拔耐磨度，接口边缘做了倒角处理，避免插拔排线时划伤线芯绝缘层，所有贴片元器件的高度均控制在安装边界以内，不会与箱体内部的加强筋、固定结构产生干涉，可直接嵌入标准尺寸的LED屏体箱体内部使用，无需额外调整箱体内部结构。在信号链路设计上，针对rgb三色信号的传输路径做了等长布线处理，避免高速信号传输时出现的相位差问题，保障画面显示时无偏色、拖影现象，板载的存储芯片可存储屏体校准参数，更换接收卡时无需重新逐点校准，大幅降低现场维护的工作量。
