印度ABL品牌卧式水平钻孔镗床结构

　　这款卧式钻镗设备的结构设计，完全围绕中型金属件的孔系加工作业展开，在通用机械加工车间、重型零部件修配厂、泵阀壳体加工工段都能见到这类设备的应用场景。区别于立式钻床的垂直进给逻辑，该设备采用双立柱对称支撑的卧式布局，主轴沿水平方向完成进给动作，加工时工件固定在可多向移动的工作台上，主轴带动刀具旋转完成钻、镗、扩、铰等多工序加工，尤其适合加工箱体类、长轴类零件上同轴度要求较高的平行孔系，避免立式加工时工件装夹找正的繁琐步骤。

　　从结构设计逻辑来看，双立柱的对称布局首先解决了长主轴伸出时的刚性问题，两侧立柱上的垂直导轨可带动主轴箱完成高度方向的调整，适配不同装夹高度的工件加工需求；主轴箱内部集成了主轴传动、进给驱动机构，前端的操作面板集中了主轴转速调节、进给量切换、快速移动控制等功能，操作工位设置在设备侧前方，操作人员可同时观察工作台进给状态与刀具切削情况，减少观察盲区。工作台采用三层结构设计，底层沿床身导轨做纵向移动，中层实现横向进给，上层可完成一定角度的回转调整，配合主轴的水平进给，可在一次装夹的情况下完成工件多个面、多个角度孔位的加工，减少重复装夹带来的形位公差累积。

　　床身作为整台设备的基础承载件，采用宽底座的箱型结构设计，底部设置的调平支撑块可适配车间不同平整度的地面安装，安装时需要保证床身纵向导轨的直线度、横向导轨的平行度误差控制在允许范围内，避免长期使用后导轨磨损不均影响加工精度。设备两侧的主轴伸出端预留了刀具安装接口，可适配不同规格的钻头、镗刀、铰刀，甚至可加装铣削附件完成小范围的平面铣削作业，拓展设备的加工覆盖范围。

　　在实际车间应用中，这类设备常被用于加工减速机壳体的轴承孔、液压阀块的通油孔、长轴类零件的端面定位孔，加工时可根据工件材质、孔径大小调整主轴转速与进给量，加工钢件时搭配合适的切削液可降低刀具磨损，保证孔壁的表面粗糙度。设备的安全防护设计上，主轴传动区域设置了全封闭的防护罩，避免切削过程中铁屑飞溅伤人，工作台两侧设置的排屑槽可引导加工产生的铁屑汇集到床身端部的排屑口，方便日常清理维护。

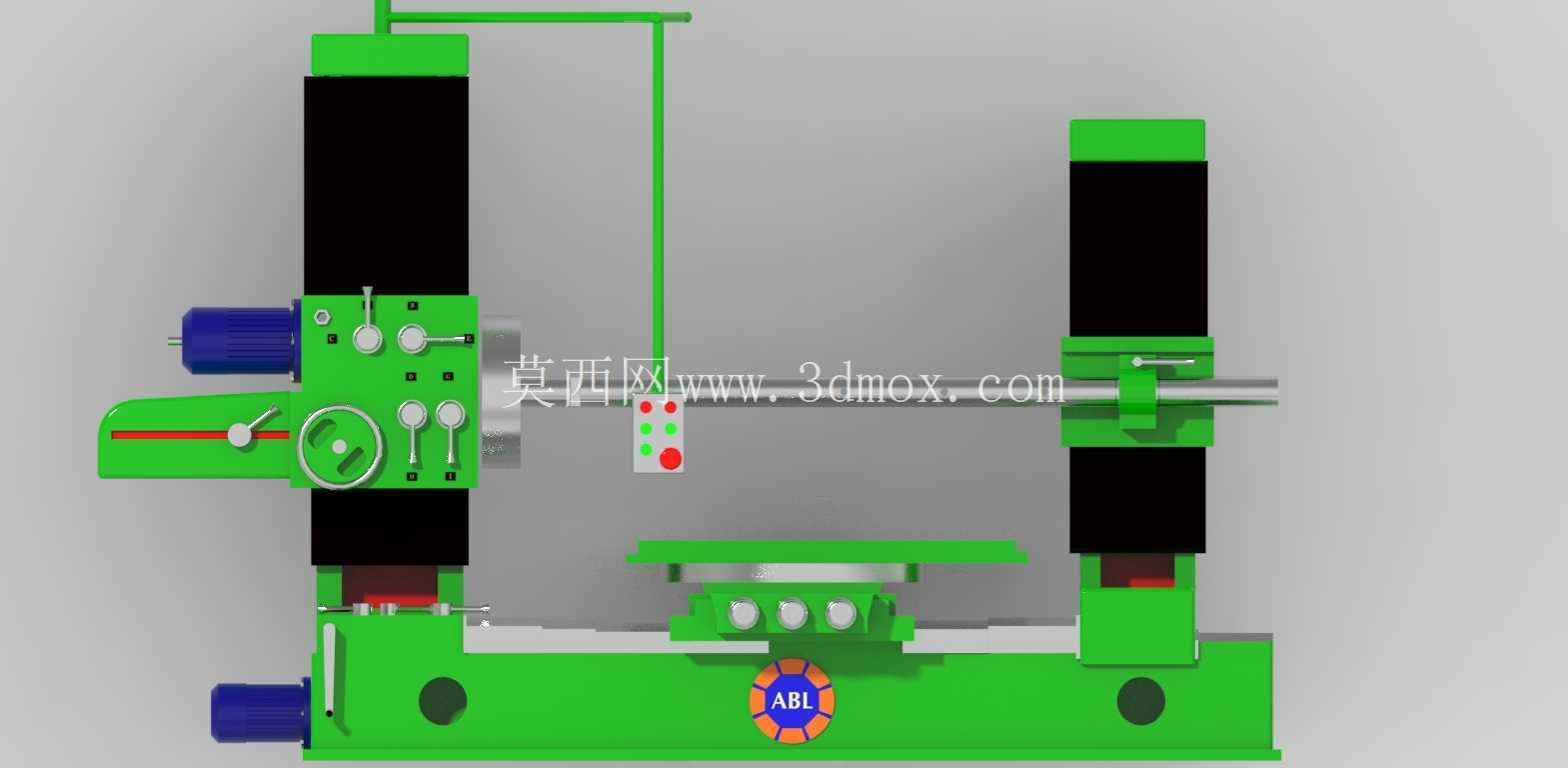

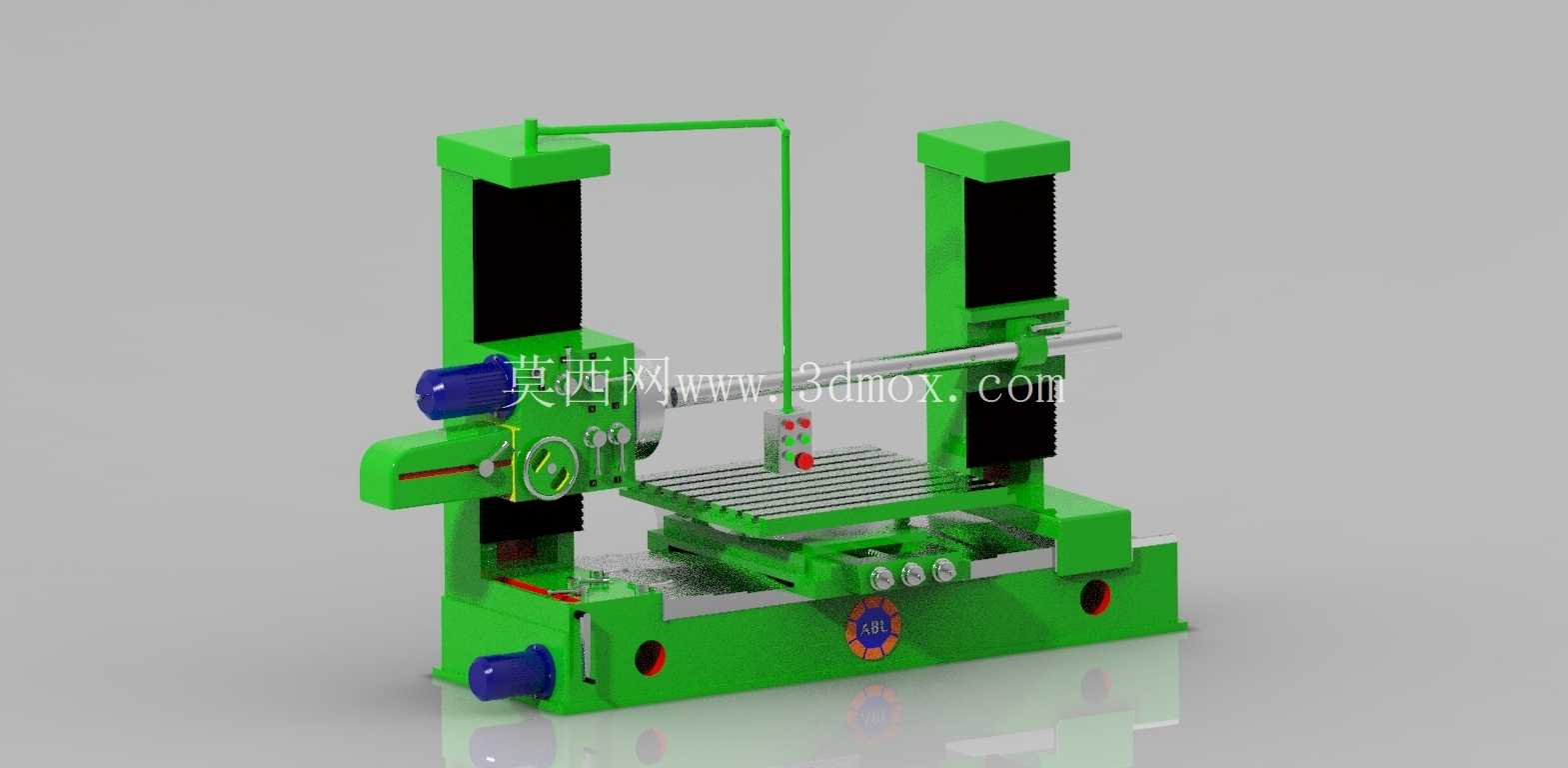

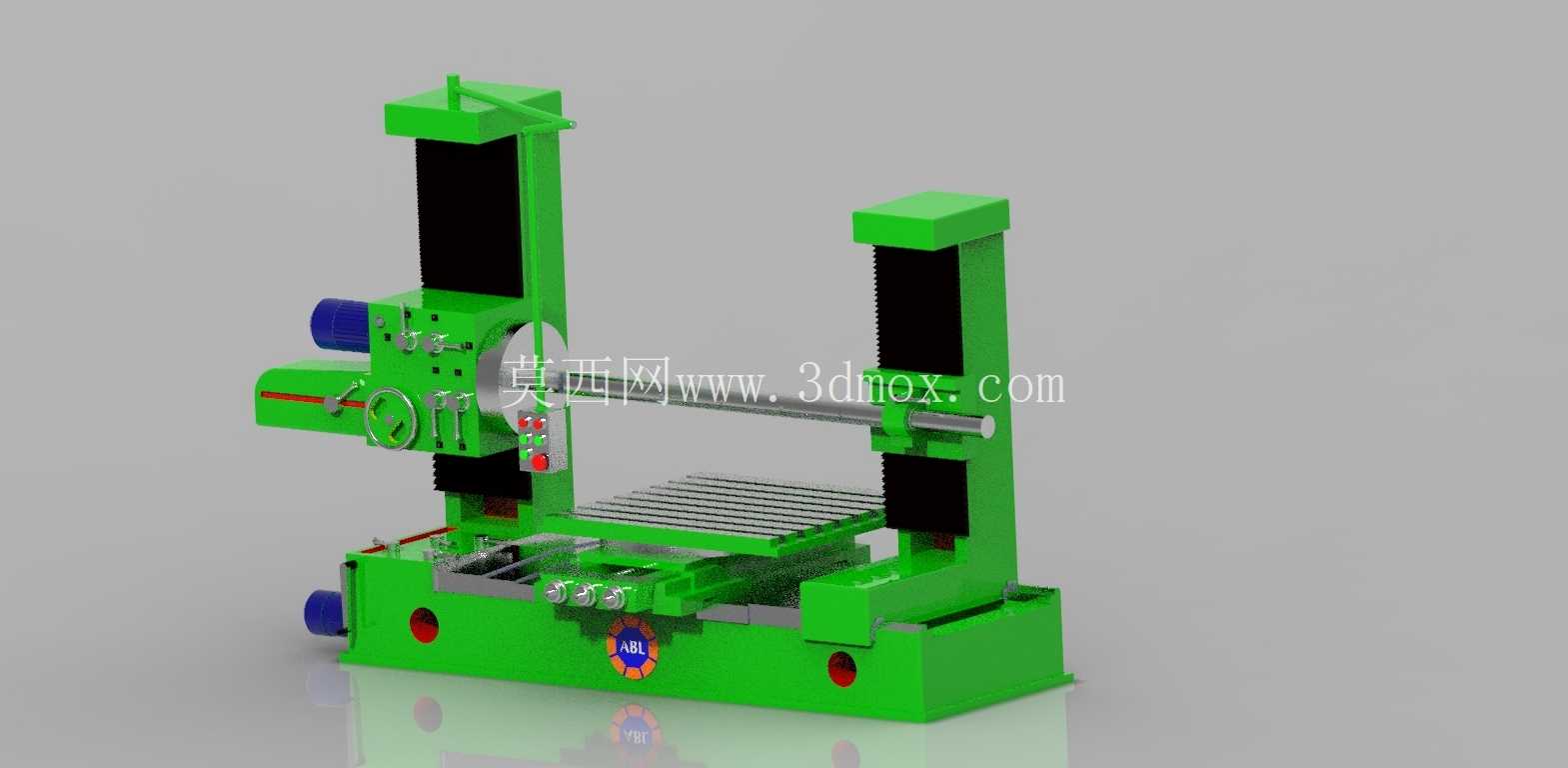

　　从建模细节来看，整个设备的结构完全还原了真实机床的装配关系，双立柱与床身的连接采用螺栓紧固的结构，导轨副的滑动面、丝杠传动的结构都做了对应还原，操作手柄、控制按钮、警示标识等细节也都按照真实设备的布局设置，可作为机床结构教学、车间布局规划、加工工艺仿真的三维参考模型，帮助结构设计人员熟悉卧式镗床的结构组成与运动逻辑，在做产线布局时可直接参考该模型的外形尺寸预留安装空间、操作维护通道，避免后期设备进场时出现空间干涉的问题。设备的整体布局紧凑，双立柱之间的跨度决定了可加工工件的最大宽度，主轴的最大伸出长度决定了可加工孔的最大深度，工作台的行程范围则直接对应可加工工件的长度尺寸，这些参数在建模时都按照真实设备的比例做了还原，能够为设备选型、产线规划提供直观的三维参考。
