三链轮传动链条张紧配合结构设计

项目分类:通用机械零部件 发布时间:2024-11-27 ID:813313
  • 三链轮传动链条张紧配合结构设计
  • 三链轮传动链条张紧配合结构设计
  • 三链轮传动链条张紧配合结构设计
  • 三链轮传动链条张紧配合结构设计
  • 三链轮传动链条张紧配合结构设计

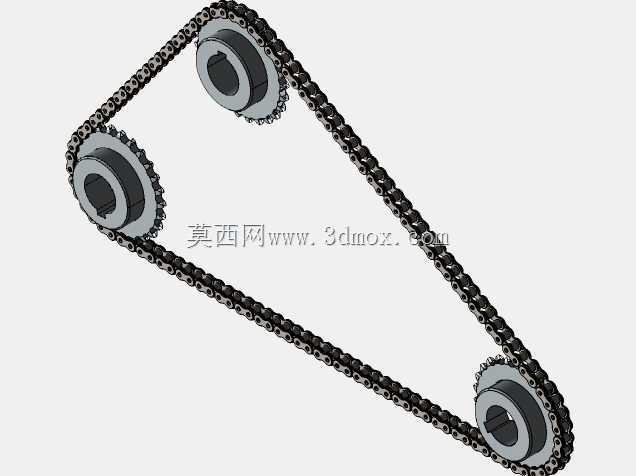

  这套链传动结构采用三链轮布局,区别于常规双链轮的两轴传动形式,在常规主动轮、从动轮的基础上增设了张紧导向链轮,可适配多轴动力传递、非平行轴布局或者长距离传动的工况,常见于自动化输送线、轻工包装设备、小型农机的动力传递环节,也可用于需要跨工位传递动力的专用设备中,能在有限安装空间内完成动力的转向传递,避免额外增加齿轮换向结构带来的成本与装配复杂度。从结构设计逻辑来看,三个链轮的中心距经过反复校核,链条绕接路径经过平滑过渡处理,张紧链轮的位置设置在链条松边的下垂量最大区域,可有效抵消链条长期运行后产生的节距伸长带来的松垮问题,降低运行过程中的跳齿、脱链风险,无需频繁拆剪链条调整张紧度。

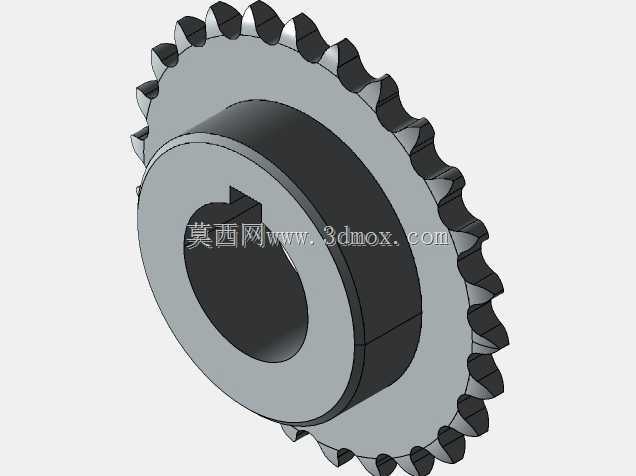

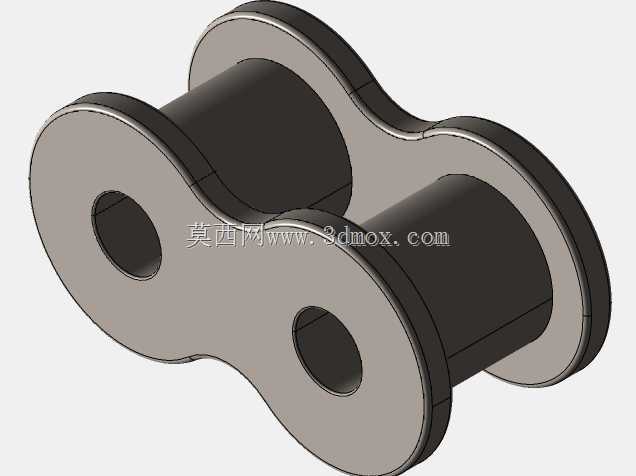

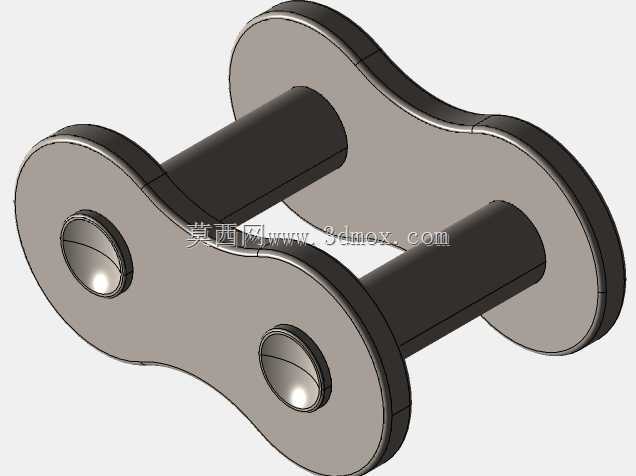

  链轮的齿形采用标准滚子链齿廓设计,齿面的啮合间隙控制在合理范围,既保证啮合过程中滚子能顺利进入齿槽,不会出现卡滞、咬链的问题,也不会因间隙过大导致传动过程中产生冲击噪音,链轮轮毂部分设计有标准键槽与轴孔配合结构,可直接与对应直径的传动轴通过平键连接传递扭矩,轴端预留有挡圈安装槽,可通过轴用弹性挡圈完成链轮的轴向定位,不需要额外设计复杂的轴向压紧结构。链条采用标准精密滚子链结构,链节之间的铰接间隙控制在公差范围内,保证绕经链轮时能灵活弯折,不会出现僵链问题,整体结构的安装边界可根据实际设备的安装空间调整链轮的相对位置,在不改变链轮齿形参数、链条节距的前提下,可通过调整张紧链轮的安装位置适配不同的中心距需求,适配不同设备的安装空间限制。

  在实际应用中,这套结构可传递中等载荷的扭矩,运行速度适配常规工业设备的传动转速范围,相比带传动不会出现打滑丢转的问题,传动比保持恒定,相比齿轮传动对安装中心距的公差容忍度更高,装配调试难度更低,日常维护仅需定期加注润滑脂降低链节磨损即可,不需要复杂的维护操作。建模过程中对链节与链轮齿的啮合位置做了干涉检查,所有运动部件在全行程转动过程中不存在硬干涉,链节与链轮侧板之间预留有足够的安全间隙,不会出现运行过程中摩擦侧板的问题,可直接用于设备的结构方案验证、装配干涉检查,也可作为同类传动结构设计的参考模板,帮助设计人员快速完成链传动结构的选型与布局调整,减少重复建模的工作量。
