轮式滑移装载机整机结构三维设计

　　做小型工程设备结构设计快十二年，经手的滑移类模型少说也有三四十套，这次拆解的轮式滑移装载机结构，是目前做狭小场地作业设备选型参考里，细节完整度比较高的一套。先从实际作业场景说，这类设备核心的应用边界就是狭窄空间，像市政管网抢修的巷道作业、厂区车间内部的散料转运、仓储库区的货位整理、农牧场的厩肥清理、园林施工的土方整备，甚至是船舱内部的货物清舱，大尺寸装载机进不去的区域，全是这类滑移设备的作业范围，它的轮距设计控制在1.1米级，整机长度不含属具不到2.6米，原地转向的零转弯半径特性，让它在宽度不足1.5米的通道里也能完成调头、铲装、卸料全套动作，这是同功率等级常规装载机完全做不到的。

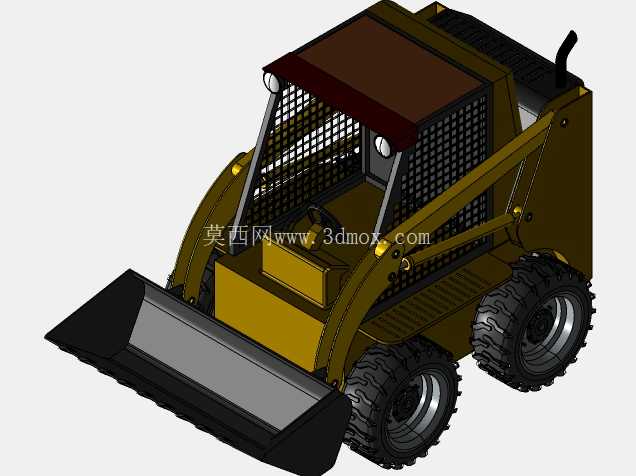

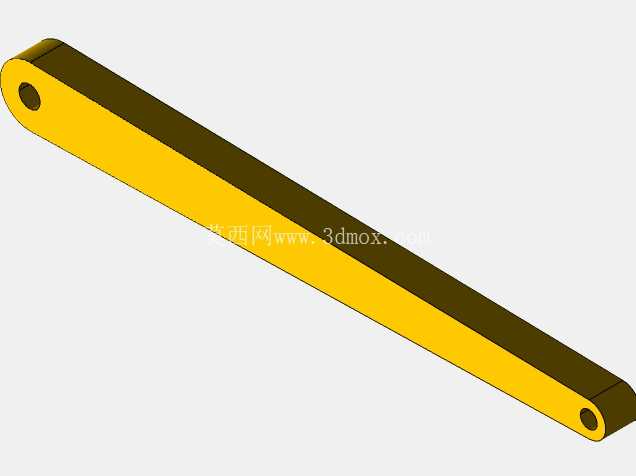

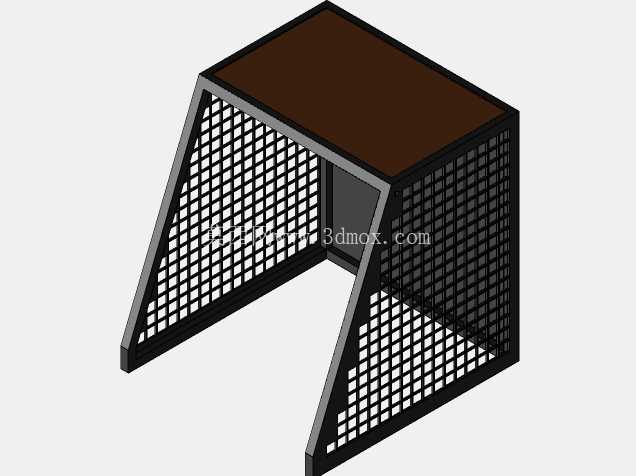

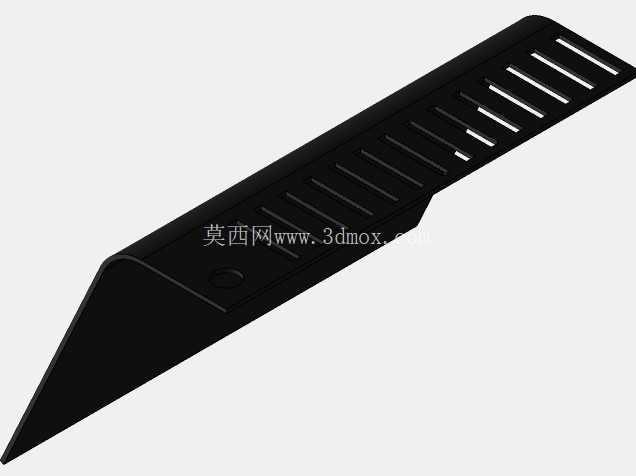

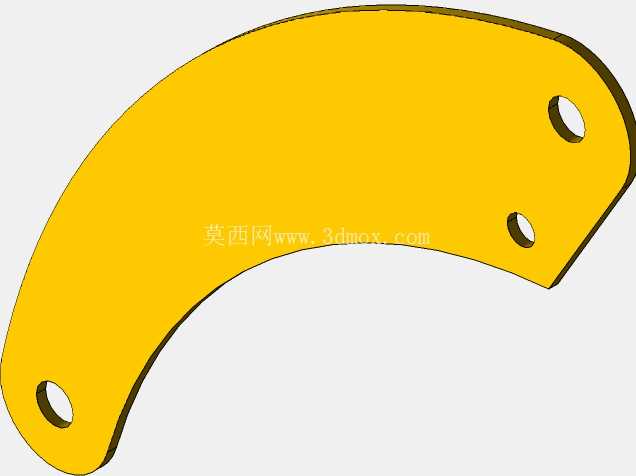

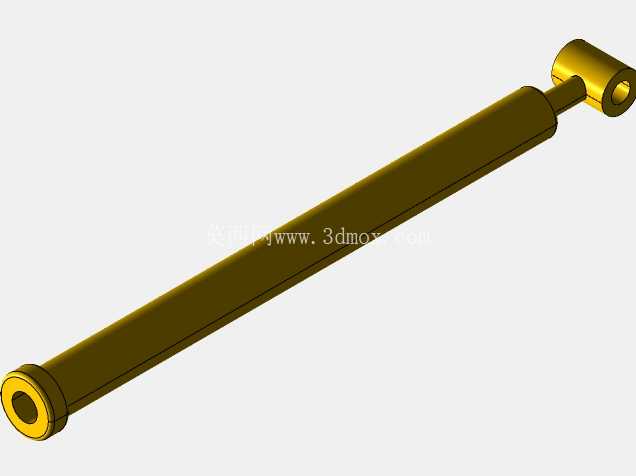

　　从功能特性上拆解，这套模型完整还原了整机的动力舱布局、驾驶室防护结构、动臂举升机构、铲斗连接接口、行走轮系以及液压管路的排布逻辑。先说驾驶室部分，很多新手建模容易忽略防护结构的细节，这套模型里的驾驶室前侧、顶部都做了网格状防护格栅，格栅的筋条间距控制在30mm以内，完全符合工程设备防落物、防飞溅的安全要求，驾驶室内部的操作空间预留了足够的操纵杆、踏板安装位，座椅安装点的位置做了下沉设计，既保证驾驶员的操作视野，也能控制整机的重心高度，避免举升重物时出现侧翻风险。动臂部分采用的是双侧竖置举升结构，动臂的铰接点布置在驾驶室后侧的车架上部，举升过程中铲斗的运动轨迹更贴近机身，在狭小空间作业时不会因为动臂外摆刮碰周边障碍物，铲斗和动臂的连接采用快换接口结构，预留了标准的属具安装销孔，除了常规的铲装斗，还可以适配破碎锤、清扫器、抱夹、铣刨头等多种作业属具，实现一机多用的功能。

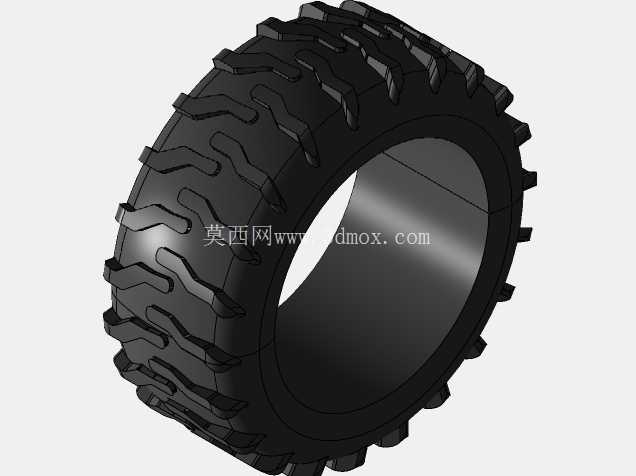

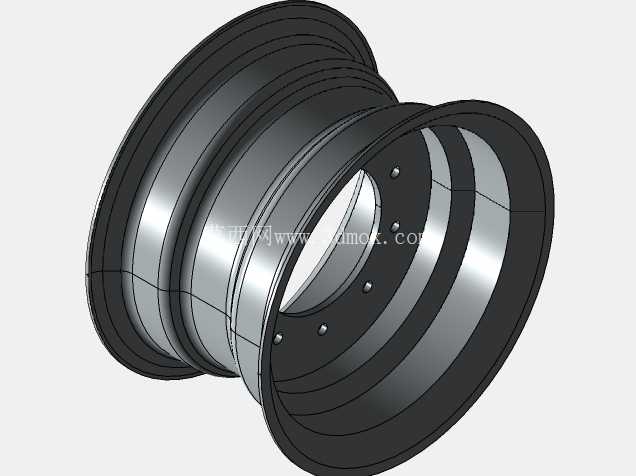

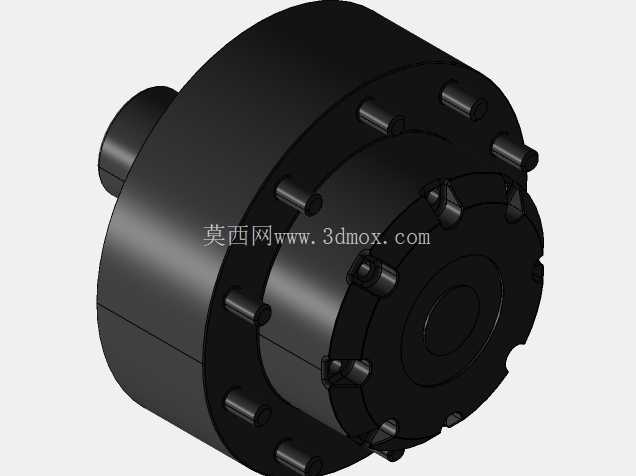

　　设计思路上，这套结构把动力系统全部集中布置在整机后部，也就是后轮轴上方的区域，发动机、液压泵、燃油箱、液压油箱的重量全部作为后置配重，平衡前端铲斗举升重物时的前倾力矩，不需要额外加装厚重的配重块，就能保证额定载荷下的整机稳定性，这种布局也让整机的前后重量分配在空载时接近4:6，满载作业时接近5:5，行走时的抓地力分配更均匀，不会出现前轮打滑或者后轮翘头的问题。行走轮系采用的是宽基越野轮胎，胎面的块状花纹深度做了25mm的设计，在泥泞、碎石、硬化路面都能提供足够的附着力，轮边和车架之间预留了足够的跳动间隙，搭配内置的行走液压马达，不需要复杂的传动半轴结构，就能实现左右轮的独立正反转控制，这也是它能完成原地转向的核心结构基础。

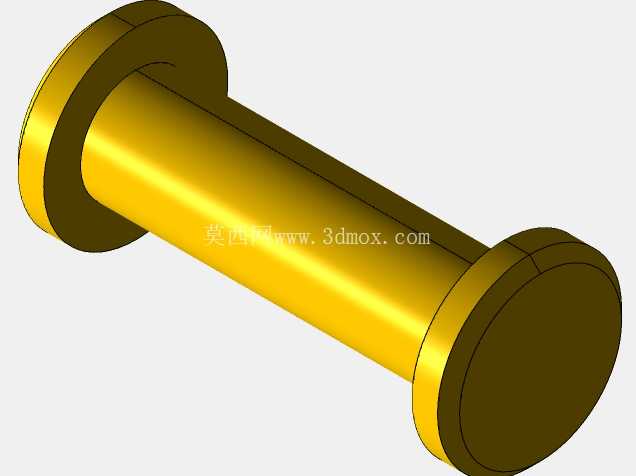

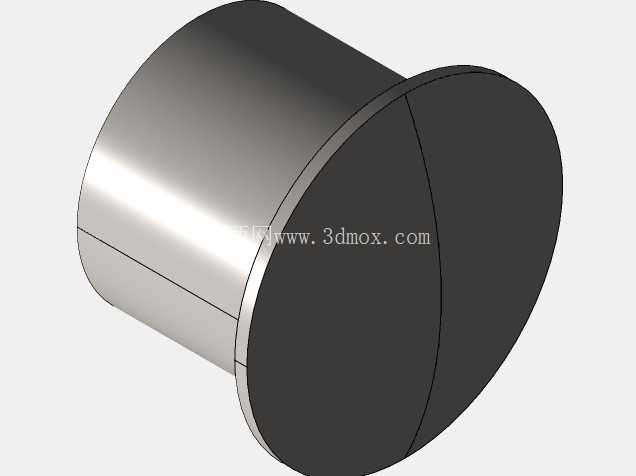

　　再说到安装边界的细节，这套模型里所有的铰接点都做了衬套安装位的预留，动臂和车架、动臂和铲斗、举升油缸和结构件的连接位置，都预留了标准的销轴安装空间，衬套的压装深度、密封件的安装槽位都有明确的结构体现，后期做结构改进或者生产出图的时候，不需要再重新调整铰接点的位置。液压管路的排布沿着动臂内侧的走线槽布置，避开了动臂举升过程中的运动干涉区域，管路的弯曲半径都控制在软管允许的最小弯曲半径以上，不会出现作业过程中管路被挤压、弯折导致的漏油问题。整机的外壳覆盖件都做了快拆结构的设计，动力舱的侧罩、后部的散热舱盖都预留了卡扣和铰链安装位，日常维护的时候不需要拆解大量结构件，就能完成滤芯更换、油液检查、管路检修的操作，这也是实际工程设备设计里非常重要的细节，很多纯建模的作品往往会忽略维护便利性的结构设计，做出来的模型看着外观完整，实际完全不符合生产使用的逻辑。

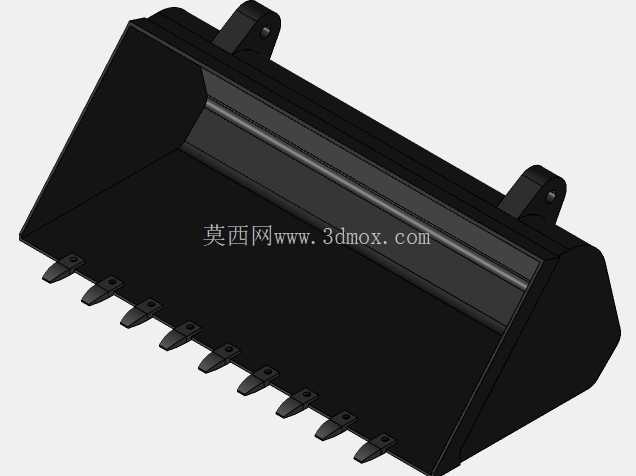

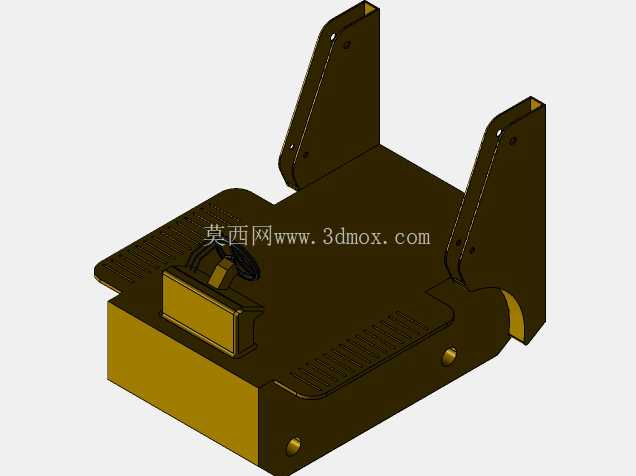

　　另外从结构强度的角度看，这套模型里的车架主体采用的是箱型梁焊接结构，动臂的截面是变厚度的箱型结构，在受力最大的举升油缸铰接点位置，做了加强筋和贴板的结构设计，能承受额定载荷下的交变应力，不会出现长时间作业后的结构开裂问题。铲斗的刃口部分做了加厚处理，预留了耐磨斗齿的安装孔位，铲斗的侧刃也做了加强包边，在铲装碎石、硬土这类磨蚀性强的物料时，能有效延长铲斗的使用寿命。整机的最小离地间隙控制在200mm左右，既能通过工地常见的凸起障碍物，也不会因为离地间隙过高导致整机重心上移，影响作业稳定性。
