涡轮式流体增压减压调节装置结构设计

项目分类:阀门 发布时间:2024-11-27 ID:813527
  • 涡轮式流体增压减压调节装置结构设计

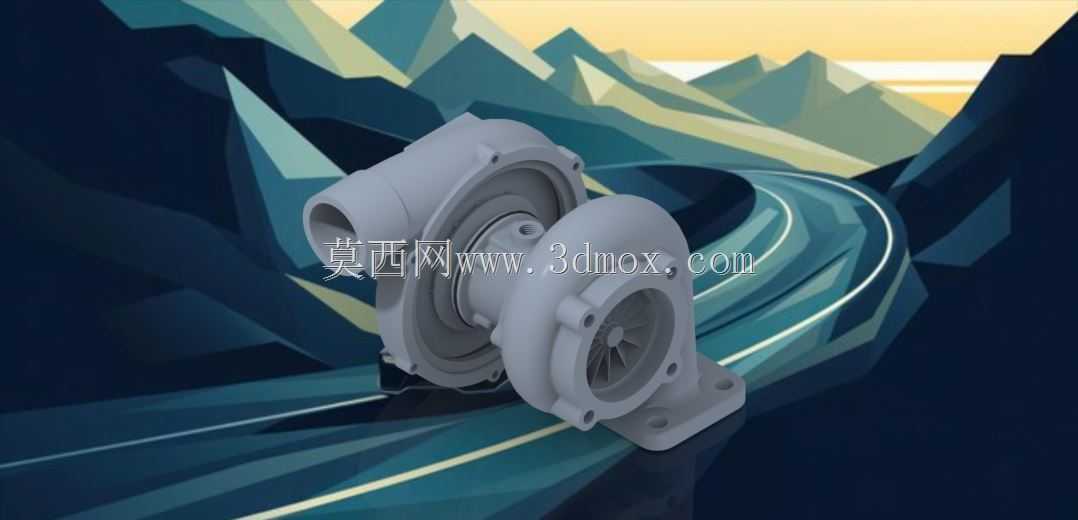

  这款涡轮式流体调节装置,核心应用在流体输送管路的压力调控环节,常见于工业气动系统、中小型内燃机进气通路、低压流体输送管网的支路调压场景,能够将上游输入的高压流体调整至下游设备可承受的稳定压力区间,避免压力波动冲击后端精密元件。从结构设计逻辑来看,整体采用双蜗壳串联的布局思路,进气端采用大口径法兰对接结构,法兰面预留四个对称分布的安装沉孔,安装时可直接匹配对应通径的管路法兰,密封面预留0.8mm的密封槽深度,可适配橡胶或金属缠绕垫片完成静密封,安装边界上,整体固定脚采用一体化铸造成型的支座结构,支座上设置两个长圆形安装孔,可兼容±5mm的安装位置偏差,降低现场安装的对位难度。

  装置的核心做功部件为内置的涡轮叶轮,叶轮采用后弯式叶片设计,叶片数量为12片,曲面弧度经过流体仿真优化,能够在流体通过时将流体动能部分转化为压能,同时配合内置的压力反馈流道,自动调整过流截面的开度,实现输出压力的稳定控制。设计过程中重点考虑了不同工况下的结构强度,蜗壳壳体采用等壁厚设计,壁厚均匀控制在4mm,既保证了0.8MPa工作压力下的壳体强度,又避免了不必要的材料浪费,壳体过渡位置全部采用R3以上的圆角过渡,减少铸造过程中的应力集中问题。

  在实际使用场景中,这类装置可适配压缩空气、低压油气等多种介质,过流部件的表面粗糙度控制在Ra1.6以下,减少流体通过时的阻力损失,进出口的通径比设置为1.2:1,能够保证足够的流量通过性,同时避免流速过快产生的气蚀问题。装置的整体轴向尺寸控制在180mm以内,径向最大尺寸为160mm,可在狭小的设备安装舱内完成布置,不需要额外预留过大的操作空间,日常维护时仅需拆解端盖即可完成内部叶轮的检查与清洁,端盖与壳体采用止口定位配合,定位精度可达0.1mm,重新装配后不需要额外调整同轴度即可保证运行稳定性。
