Kappa型火箭喷管结构三维设计

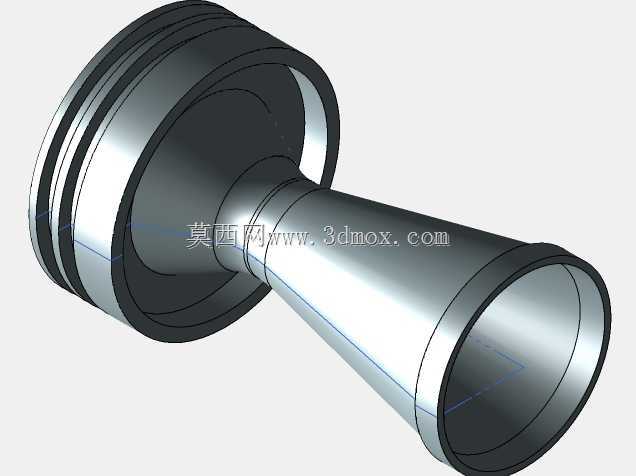

　　该喷管结构主要应用于小型固体火箭动力系统的推力输出末端，是动力装置中将燃烧室内高温高压燃气的热能转化为定向动能的核心部件，直接决定动力系统的推力效率与工作稳定性。从结构设计逻辑来看，整体采用拉瓦尔喷管的经典收敛-扩张构型，入口端设置多道环形密封槽结构，用于与燃烧室壳体端面实现径向定位与端面密封配合，安装时可通过过盈配合加耐高温密封胶填充的方式，避免高温燃气从连接缝隙泄漏，保证燃烧室内压稳定。

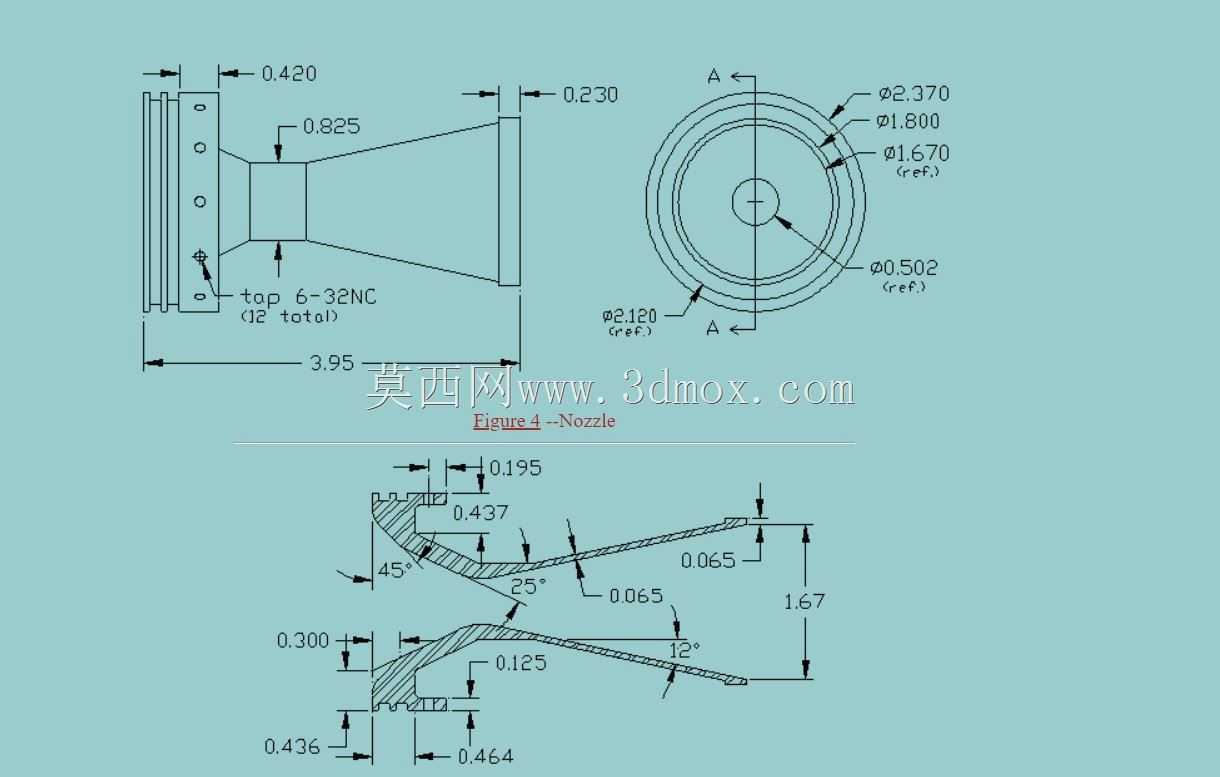

　　收敛段采用平滑过渡的圆弧曲面衔接燃烧室与喉部区域，曲面曲率经过流体仿真迭代优化，可减少燃气在收敛过程中的湍流损失，让气流平稳加速至喉部位置达到音速；扩张段采用线性锥面构型，锥角控制在合理区间内，既保证气流在扩张段内充分膨胀加速至超音速喷出，又避免锥角过大导致的气流分离损失，同时兼顾加工工艺性，降低曲面加工的难度与成本。从安装边界来看，入口端的环形凸台外径与燃烧室安装内径匹配，轴向定位台阶可保证喷管装入燃烧室后喉部位置与燃烧室内端面的距离符合设计要求，避免燃气流场出现偏移；出口端的扩张段外壁无多余凸起结构，可适配不同尺寸的尾罩安装需求，不会与外围结构件发生干涉。

　　在实际工况适配方面，结构壁厚经过强度校核，可承受燃气工作过程中的高温烧蚀与压力冲击，内壁光滑过渡无锐角结构，减少燃气流动过程中的局部阻力，同时避免应力集中导致的结构失效。该结构在建模过程中严格遵循回转体零件的建模逻辑，以中心轴线为旋转基准生成主体结构，再通过切除特征生成密封槽结构，所有配合面的尺寸公差均按照航空航天动力部件的配合要求设置，可直接用于后续的仿真分析、工艺编制与样机加工环节，也可作为小型火箭动力系统设计的参考结构，适配不同推力等级的动力装置选型需求，在模型试验、教学演示、原理验证等场景下均可直接调用。
