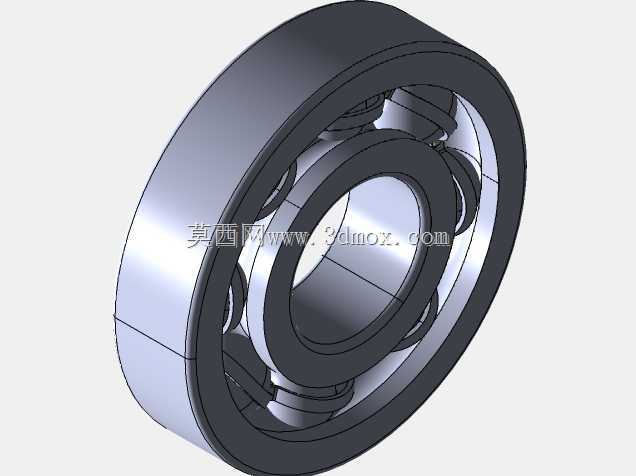

深沟球滚动轴承机械结构三维数模

　　作为旋转传动系统里的核心支撑部件，这类滚珠轴承的应用场景覆盖了从民用家电、工业传动到精密仪器的各类旋转机构，小到小型电机输出轴、仪表转动机构，大到减速机输入输出端、输送线辊筒支撑位，都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的损耗，同时限制轴的径向与轴向窜动，保证轴上搭载的齿轮、叶轮、带轮等零件始终处于设计要求的回转精度范围内。

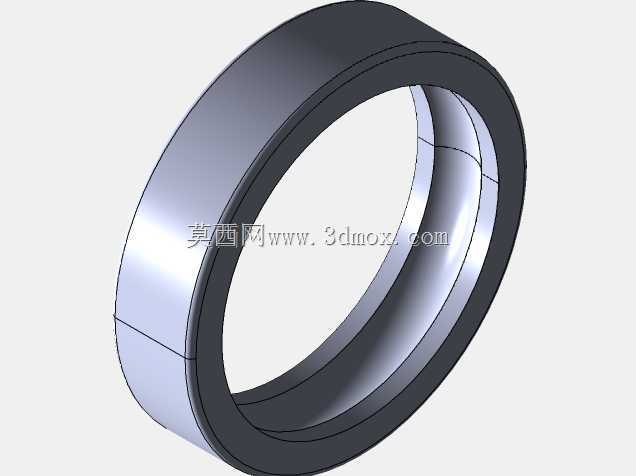

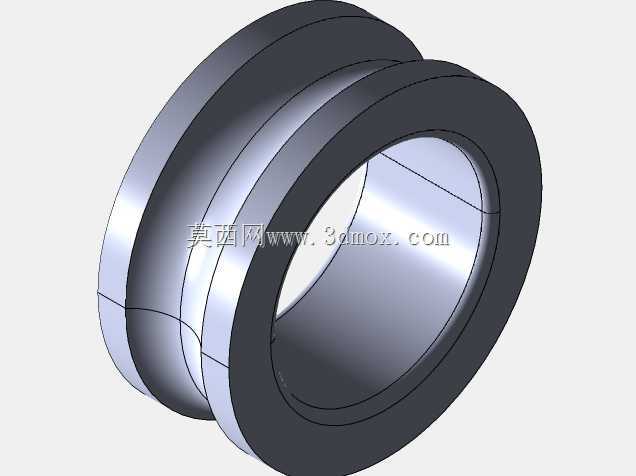

　　从结构设计逻辑来看，这个模型还原了深沟球轴承的典型构成：内外圈均加工有连续的弧形滚道，滚道曲率略大于钢球曲率，既可以保证钢球在滚道内顺畅滚动，又能均匀承受径向载荷与一定比例的双向轴向载荷；保持架采用兜孔结构将每颗钢球均匀分隔，避免钢球之间直接接触产生额外摩擦与磨损，同时保证所有钢球在滚道圆周方向均匀分布，让载荷可以均匀传递到每一个滚动体上，避免局部应力集中导致的早期失效。

　　在实际选型与安装适配层面，这类轴承的安装边界需要严格匹配轴径与轴承座孔的公差配合，内圈与旋转轴通常采用过渡或过盈配合，随轴同步转动，外圈与轴承座孔多采用间隙或过渡配合，起到固定支撑作用；安装时需要保证轴与轴承座孔的同轴度，避免偏载导致滚道局部应力过大，同时要预留合适的轴向游隙，补偿轴运转过程中热胀冷缩产生的长度变化，避免轴承卡死。建模过程中还原了滚道的曲率参数、钢球的直径与数量匹配关系、保持架的兜孔间隙设计，可直接用于传动系统的虚拟装配验证，检查轴系的装配干涉情况，也可用于轴承选型阶段的结构匹配校核，帮助设计人员快速确认轴承安装位的空间尺寸是否满足布局要求，避免实际加工装配阶段出现尺寸不匹配的问题。
