双十字轴式万向传动连接轴结构

　　这类双十字轴万向传动结构，核心作用是在两根轴线不重合、或是工作过程中存在相对角位移的轴系之间传递旋转扭矩，常见于需要变角度动力传输的场景，比如转向操纵机构、分段式传动主轴、需要小范围调整安装角度的动力输出端，能补偿安装过程中产生的同轴度误差，也能适应设备运行中因振动、形变带来的轴端位置偏移。

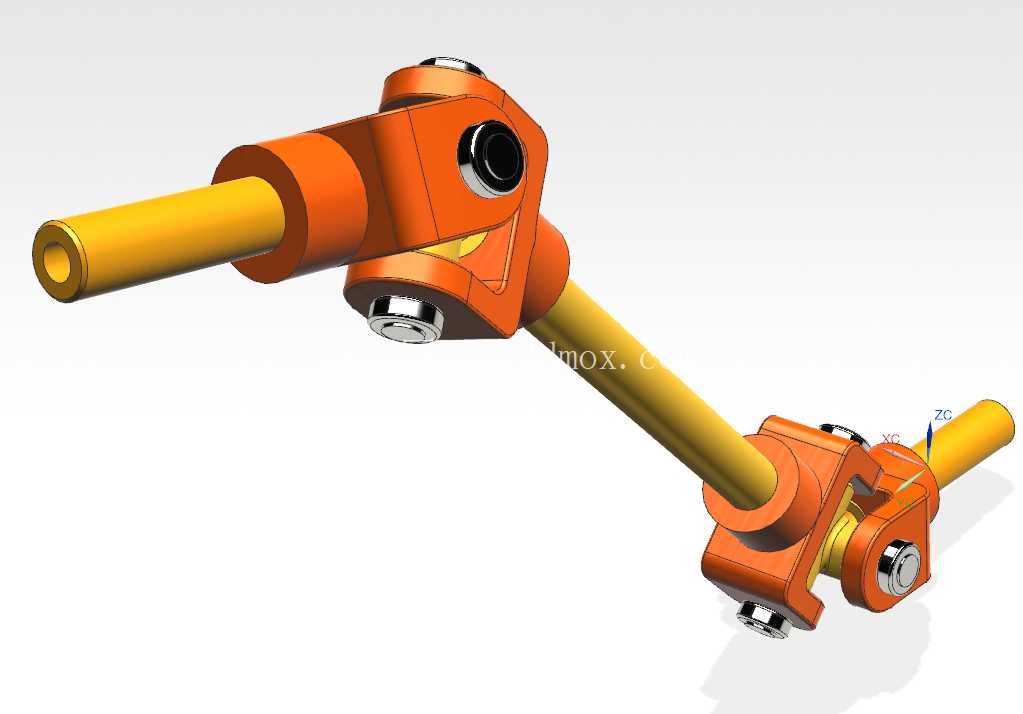

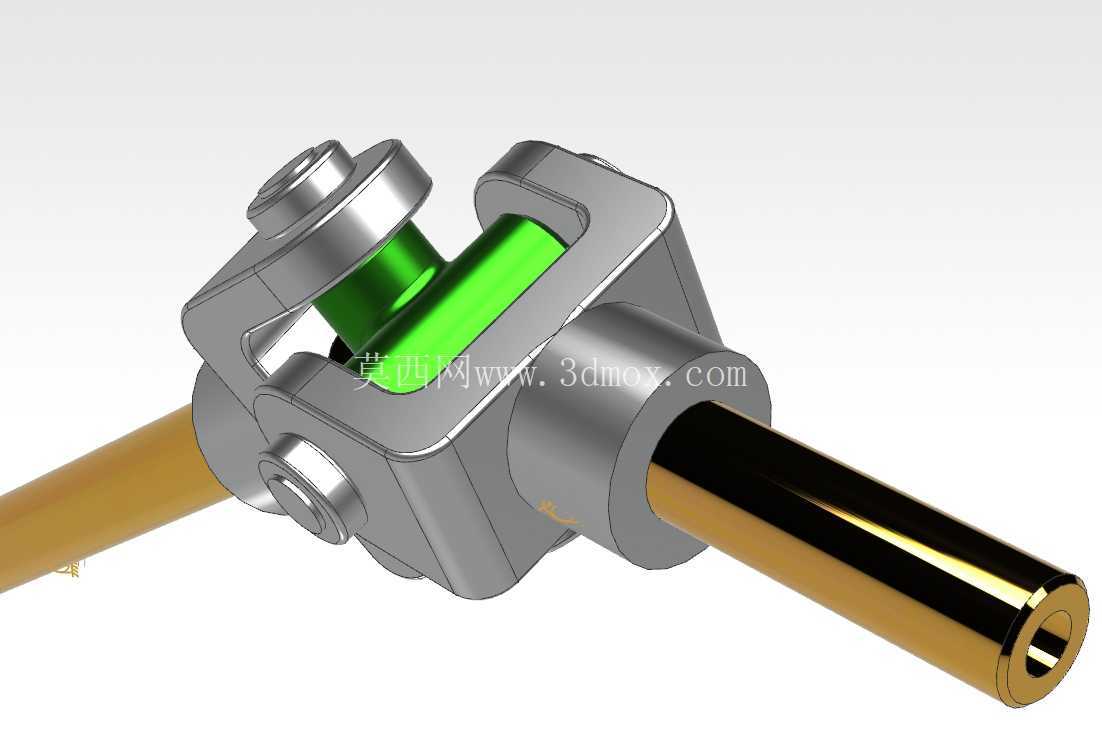

　　从结构设计来看，两端的万向节叉通过十字销实现铰接，十字销的四个轴颈分别嵌入两个节叉的安装孔内，配合耐磨衬套减少转动摩擦，中间的传动轴杆采用实心金属杆结构，保证足够的抗扭刚度，避免大扭矩传递时出现杆体扭转变形。设计过程中需要重点校核十字销的剪切强度与节叉的抗弯强度，根据额定传递扭矩匹配轴颈直径与节叉厚度，同时要预留合理的转动间隙，既不能间隙过大导致传动回程冲击，也不能间隙过小造成转动卡滞。

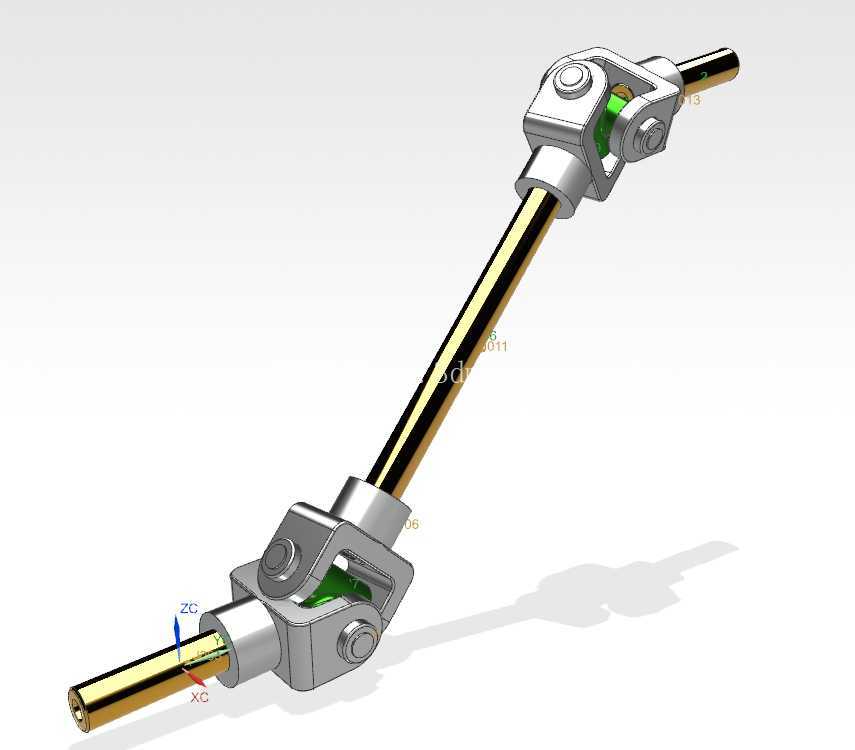

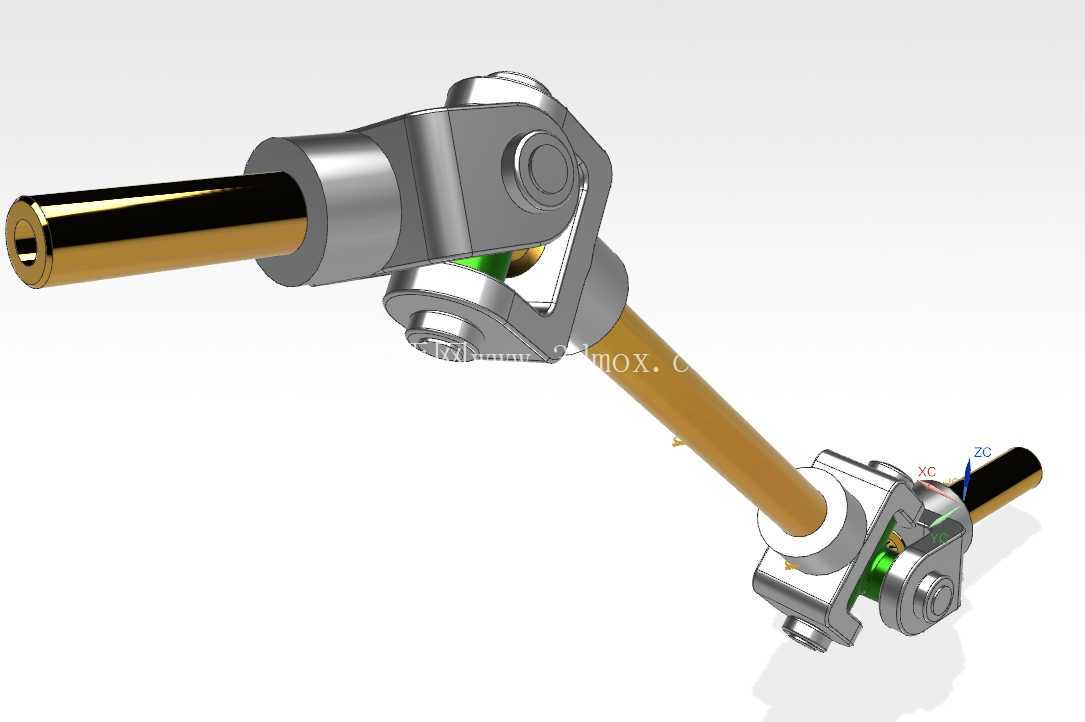

　　安装边界上，单节万向节的最大工作折角通常控制在15°到25°区间，折角过大会导致十字销轴颈受力急剧恶化，磨损速度成倍提升，双节布置的结构可以通过两端万向节的相位匹配，实现等速传动，消除单节万向节带来的转速波动问题。外形尺寸方面，节叉的外径需要匹配安装空间的避让要求，传动轴的长度根据两端连接点的中心距确定，两端轴头的直径与连接端的安装孔保持一致，通常采用平键或是花键连接来传递扭矩，避免轴头与配合孔之间出现相对滑动。

　　实际应用中，这类结构不需要额外的润滑维护点的话，会在十字销内部设计储油腔，通过油嘴定期加注润滑脂，延长铰接部位的使用寿命，节叉与十字销的配合面会做表面硬化处理，提升耐磨性能，应对频繁摆动带来的接触磨损。在选型适配时，需要先确认设备的额定传递扭矩、最大工作折角、两端轴的连接尺寸，再匹配对应规格的万向传动结构，避免小规格部件承受过载扭矩导致断裂失效，同时要注意安装时两端万向节的叉面保持同相位，减少传动过程中的转速脉动，降低整个传动链的振动与噪声。
